包胶手柄方形锤头敲击工具结构设计

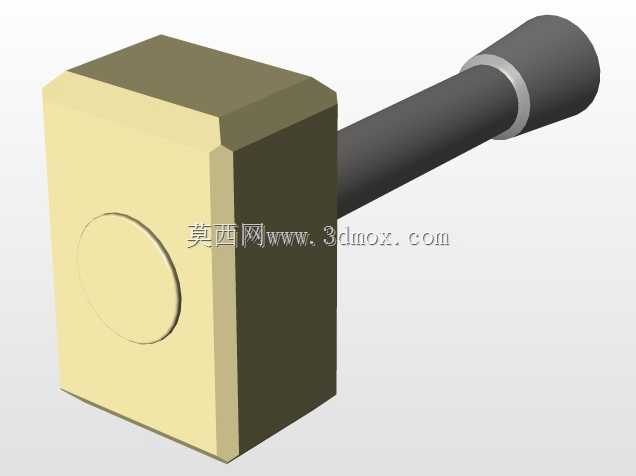

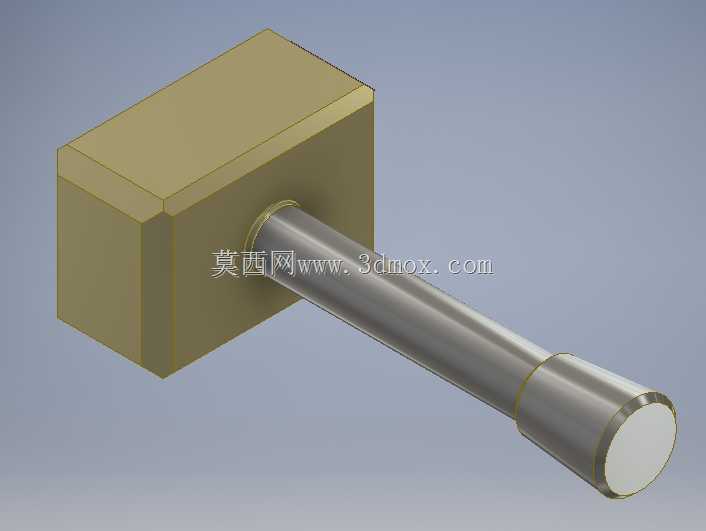

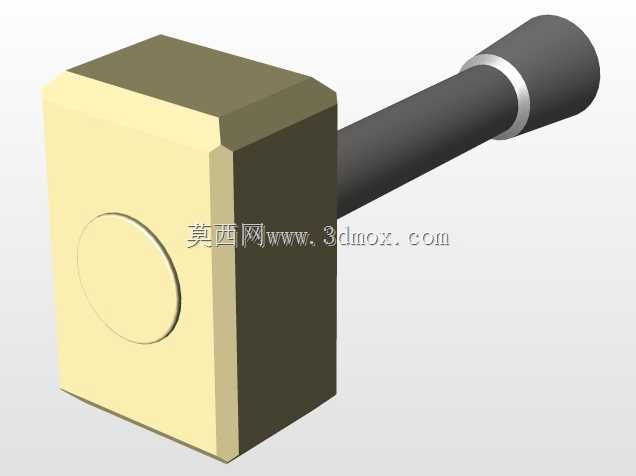

在设备装配、维修调试、钣金校正、工件敲击定位这类一线作业场景里，手锤是出现频率最高的手动工具之一，不同于重型大锤用于基建破拆、精密铜锤用于精密件装配的细分定位，这款带包胶手柄的方形锤头手锤，覆盖的是日常机加工工位、设备维保班组、五金装配流水线的通用敲击需求。从结构设计逻辑来看，锤头采用方形截面的块状构型，区别于常规圆头锤的弧面敲击端，方形锤头的两个平行平面可以提供更大的接触面积，在敲击扁平工件、需要将工件敲入定位槽、校正钣金件平面度的时候，不会像圆头锤那样因为接触面积过小留下集中的敲击凹痕，尤其是针对硬度不高的铝件、塑料装配工位，大平面敲击端能把敲击力均匀分散到接触面上，避免工件局部受力变形。锤头侧面做了斜切倒角处理，不是生硬的直角棱边，一方面是避免棱边磕碰工件造成不必要的划伤，另一方面在需要伸入狭窄空间进行敲击作业时，倒角结构能减少锤头和周边零件的干涉，不用刻意调整握持角度就能完成敲击动作。锤头正面的圆形凸台结构，是专门针对需要敲击销钉、小规格冲子的作业场景设计的，凸台平面的平面度控制在较高精度范围内，敲击小直径冲头的时候不会出现打滑偏移，避免冲头歪弹伤到操作人员或者打坏工件表面。手柄部分采用长杆式构型，握持段做了加粗的包胶处理，包胶层和金属杆身之间设置了一圈金属限位挡圈，这个挡圈的作用有两个：一是防止敲击过程中手向前滑碰到锤头位置造成磕碰伤害，二是阻挡敲击产生的碎屑顺着杆身飞向握持方向，提升作业安全性。包胶层采用防滑的哑光纹理设计，即使手上沾有机油、切削液，也能保持足够的握持摩擦力，不会出现脱手的情况，手柄末端做了圆弧收头，贴合手掌掌心的曲线，长时间握持敲击的时候不会硌手，减少长时间作业的手掌疲劳感。从安装边界来看，锤头和手柄的连接采用过盈配合加楔钉固定的经典结构，建模过程中严格控制了锤头安装孔和手柄端部的配合公差，过盈量控制在合理区间，既保证装配后不会出现锤头松动脱落的安全隐患，也不会因为过盈量过大导致装配时锤头开裂。整体尺寸设计适配成年人单手握持的操作习惯，锤头重量控制在通用作业的合理区间，既不会因为过重导致单次敲击后手臂负载过大，也不会因为过轻导致敲击力不足需要多次敲击影响作业效率。在实际使用场景中，这款手锤可以完成多类作业：装配线工位上敲击定位销完成零件定位，维修作业中敲击拆卸过盈配合的轴套类零件，钣金工位上垫着垫铁校正薄板的局部变形，甚至在木工临时作业中也能完成钉入钉子的操作。设计过程中特意规避了常规手锤容易出现的几个问题：一是锤头两端的硬度做了差异化处理，敲击平面的硬度足够应对常规钢铁件的敲击不会出现凹坑，和手柄连接的部分韧性足够，不会因为长时间敲击出现锤头开裂的情况；二是手柄的长度经过反复验证，握持时力臂长度刚好能让操作人员用手腕发力就能完成足够力度的敲击，不需要大幅度挥动手臂，适合在空间受限的设备内部、流水线工位这类没法大动作挥锤的场景使用；三是整体的重心设置在锤头靠近敲击端的位置，挥锤的时候惯性力集中在敲击点，不会因为重心靠后导致敲击力度发散，提升每一次敲击的力传递效率。建模的时候对各个过渡圆角都做了细节处理，没有尖锐的棱边外露，不管是存放还是拿取过程中都不会划伤操作人员或者刮碰到周边的工件表面，包胶层和金属杆身的贴合面做了滚花处理，保证包胶层不会在使用过程中出现和杆身打滑转动的情况，哪怕是大力敲击的时候，握持的包胶部分也能和杆身保持相对固定，不会出现转位影响敲击精度。
