铁路轨道系统集成式顶板结构设计

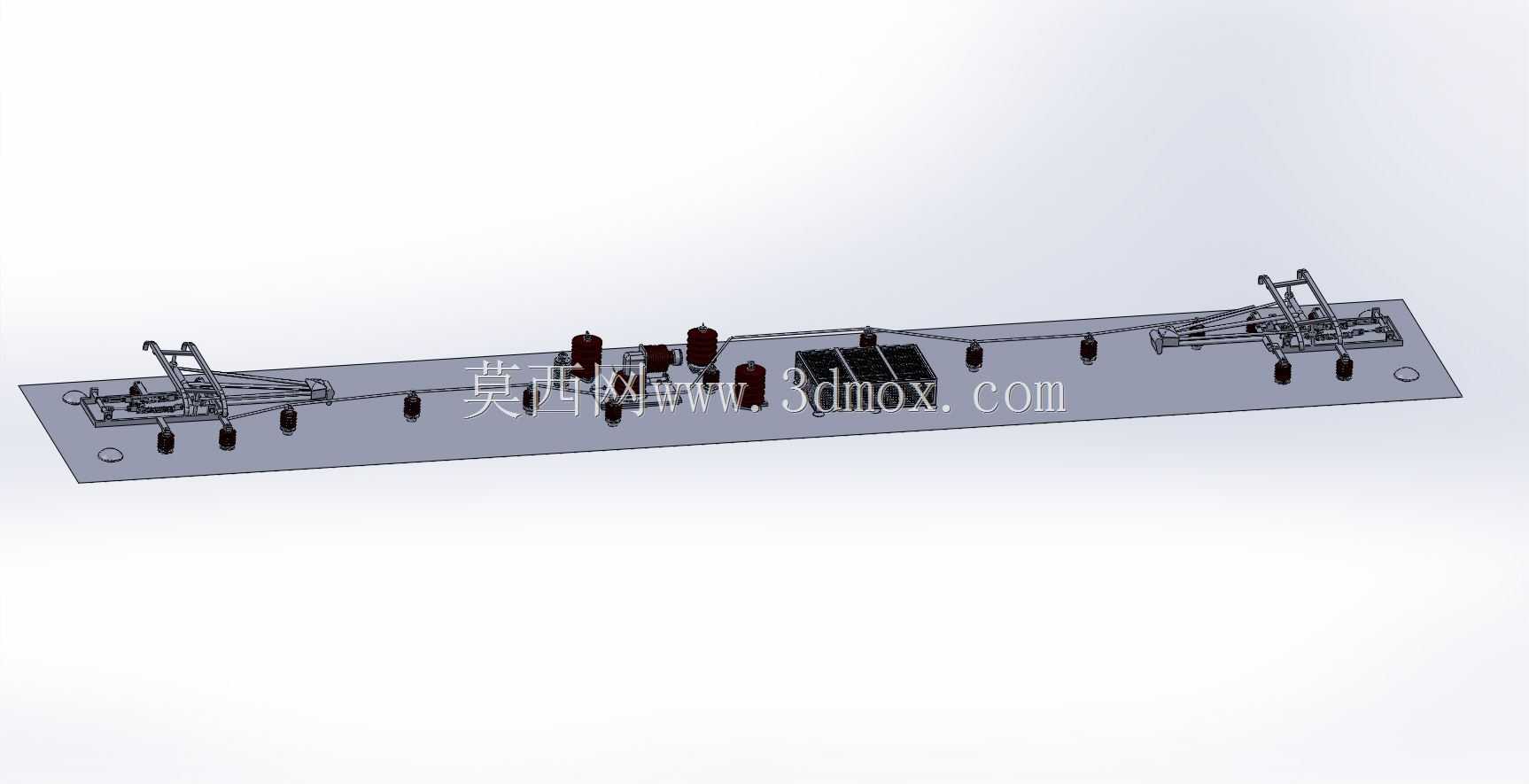

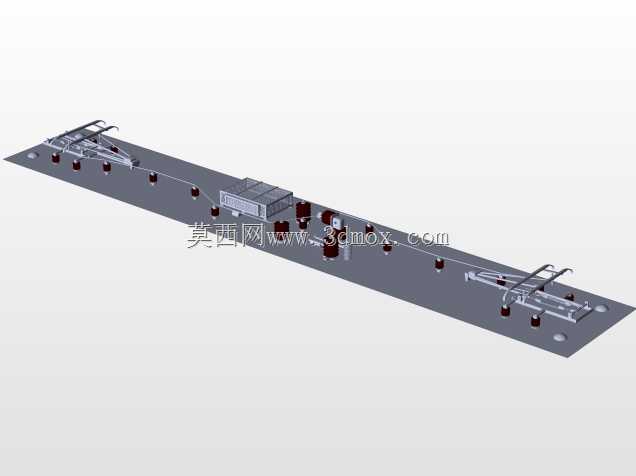

　　在干线铁路电力机车、动车组以及城市轨道交通车辆的车顶布局设计中，顶板是承担设备承载、线缆排布、绝缘防护与气动减阻多重功能的核心集成构件，区别于普通车体覆盖件，这类顶板需要同时兼顾车顶高压设备、受电弓组件、信号天线、制动管路的安装固定需求，还要在车辆高速运行时承受交变气动载荷、雨雪侵蚀、温差形变带来的长期考验。从结构布局来看，该顶板采用长条形一体化钣金基材设计，整体沿车体纵向延伸，安装边界完全匹配车顶两侧的边梁安装孔位，不需要对原有车体钢结构做额外改制，所有安装点位的孔距公差控制在±0.2mm范围内，避免装配时出现应力集中导致的板材形变。顶板表面按照设备功能分区做了差异化的安装位预留：

　　靠近车体中部的区域预留了受电弓的安装基座与绝缘支撑点位，基座周边做了局部加厚处理，能够承受受电弓升弓、降弓过程中的冲击载荷，以及接触网硬点带来的瞬时振动；沿顶板纵向排布的一系列柱状支撑座，是车顶高压线缆、绝缘端子的固定点位，每个支撑座的高度都经过匹配计算，保证高压线缆与顶板金属基材之间的绝缘间隙满足强电防护要求，避免雨雾天气下出现爬电风险。在顶板的一侧预留了方形的设备安装舱位，可集成车顶高压互感器、信号接收模块等组件，舱位周边做了翻边防水结构，配合密封胶条安装后能够达到IP67的防护等级，避免车辆清洗、降雨时水分渗入舱内造成设备短路。设计过程中优先考虑了运维的便利性，所有设备安装位周边都预留了足够的操作空间，

　　运维人员在车顶作业时不需要额外拆除大面积构件即可完成受电弓检修、线缆紧固、模块更换等常规操作；顶板表面的走线槽采用内嵌式设计，所有低压控制线缆、信号线缆都通过线槽排布，与高压线缆保持足够的安全间距，避免强电对信号传输造成电磁干扰。从气动性能角度考虑，顶板的边缘做了圆弧过渡处理，所有外露安装件的外形都做了流线型优化，能够降低车辆高速运行时的空气阻力，同时减少气动噪声向车厢内部的传递；板材材质选用高强度耐候钢，表面做了多层防腐喷涂处理，能够适应沿海高盐雾、西北高寒、南方高湿等不同线路的运行环境，长期使用不会出现锈蚀、涂层脱落的问题。在安装匹配性上，顶板与车顶边梁的连接采用螺栓加密封垫的固定方式，每间隔300mm设置一个固定点位，

　　保证连接强度的同时实现接缝处的防水密封；顶板上的所有安装接口都与现有主流轨道车辆的车顶设备尺寸兼容，既可以用于新造车的车顶装配，也可以作为老旧车辆车顶改造的替换构件，不需要重新开模定制适配组件。结构受力层面，通过有限元仿真对顶板做了多工况载荷校验，在承受设备自重、1.5倍纵向冲击载荷、30m/s侧风载荷的共同作用下，板材最大形变量不超过1mm，完全满足轨道车辆运行的强度与刚度要求，不会出现长期运行后的板材凹陷、连接松动等问题。针对车顶容易出现的积水问题，顶板表面设计了0.5°的纵向排水坡度，配合边缘的排水导槽，能够将降雨、清洗产生的积水快速导向车体两端的排水口，避免积水长期留存造成的密封老化、冰层堆积等隐患。
