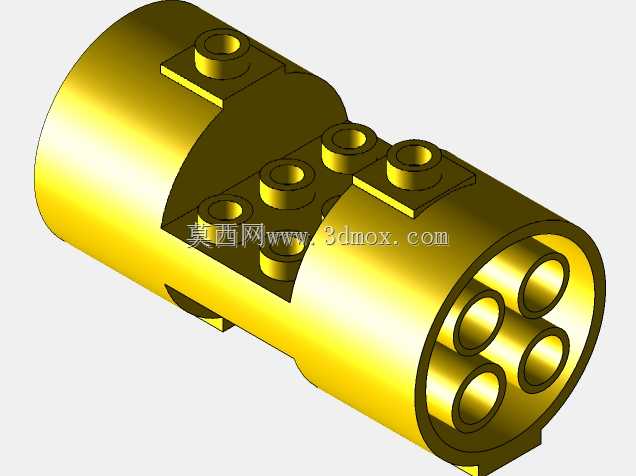

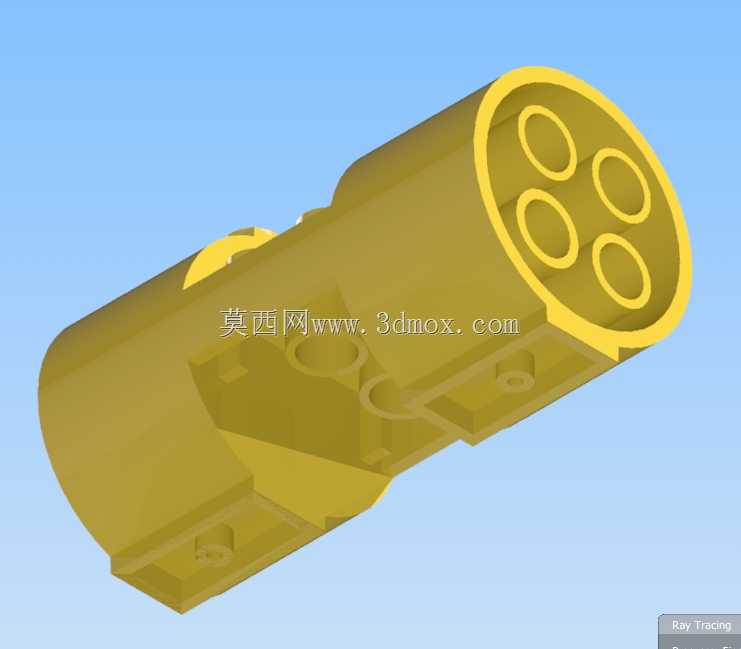

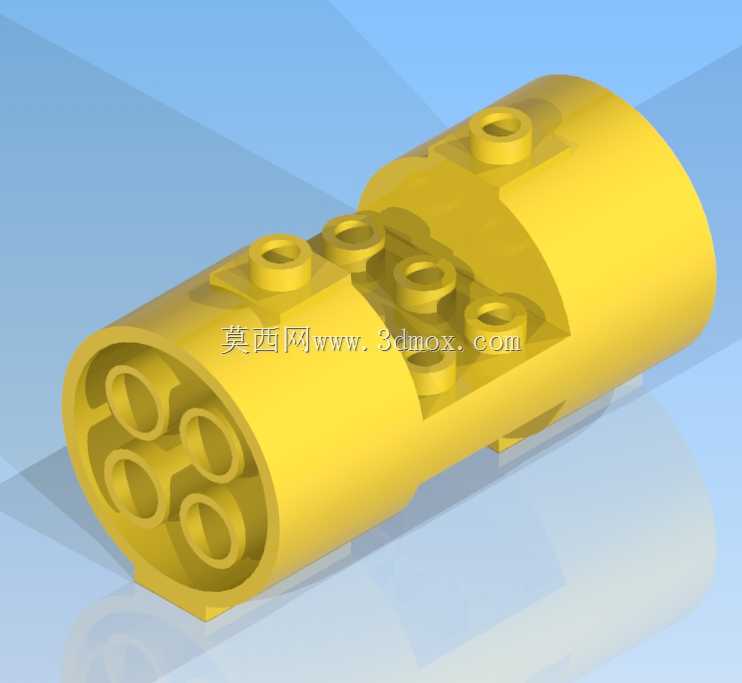

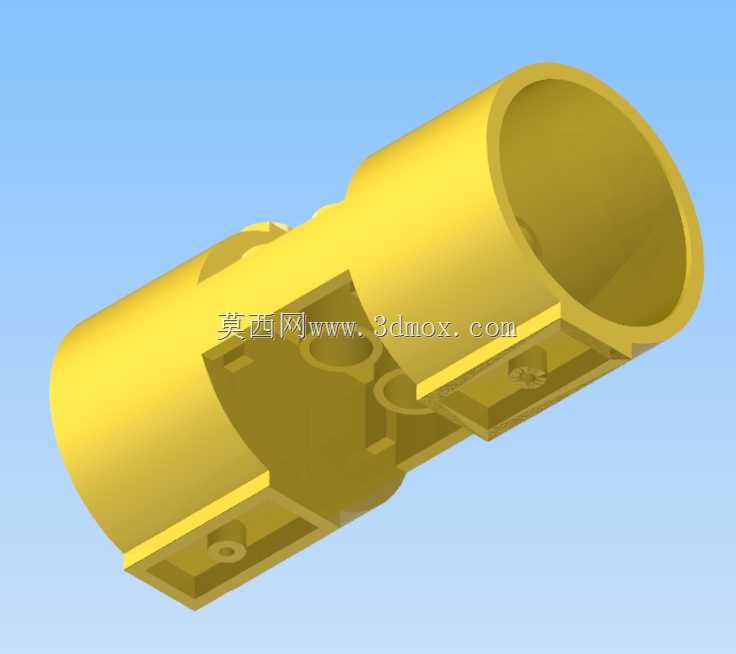

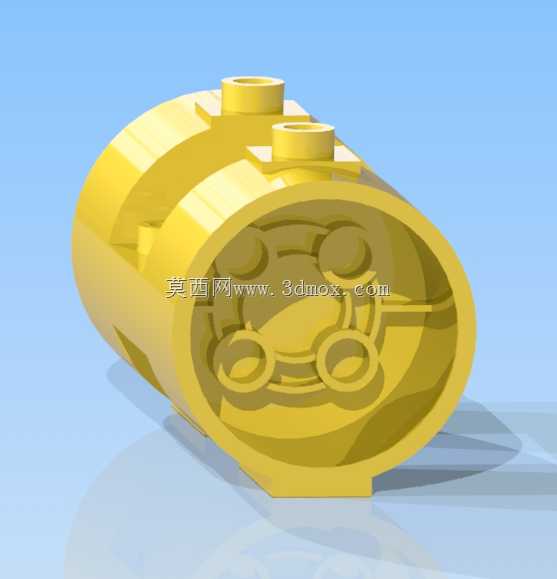

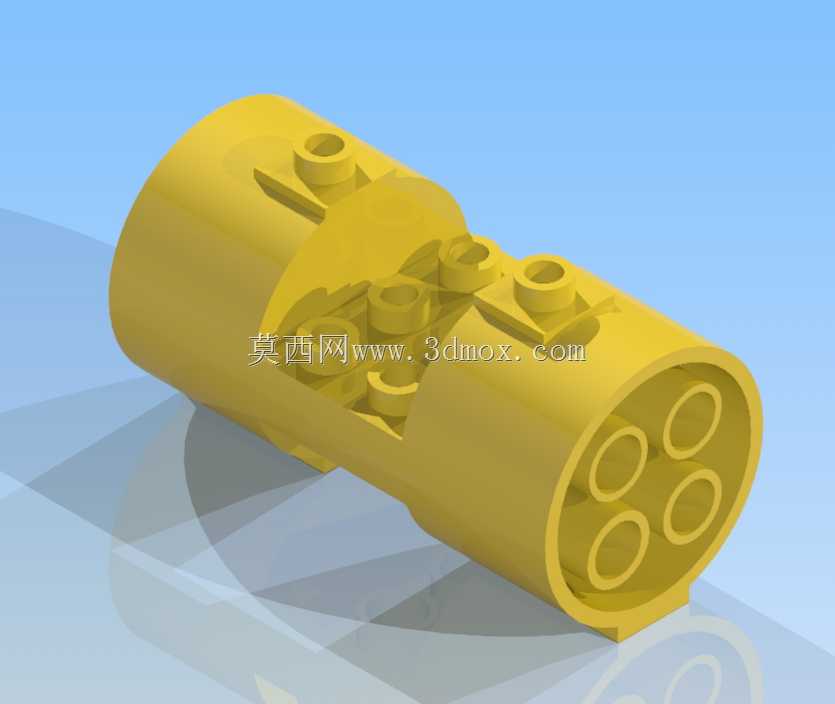

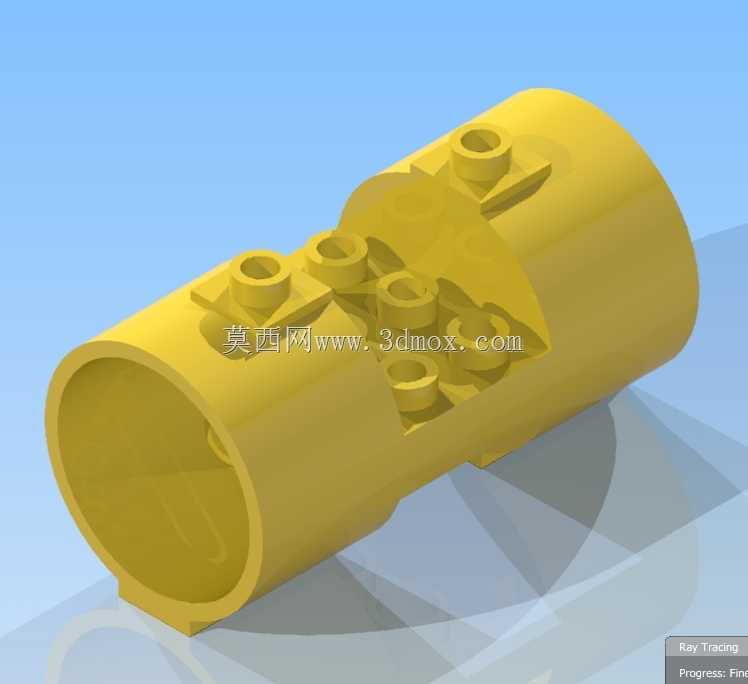

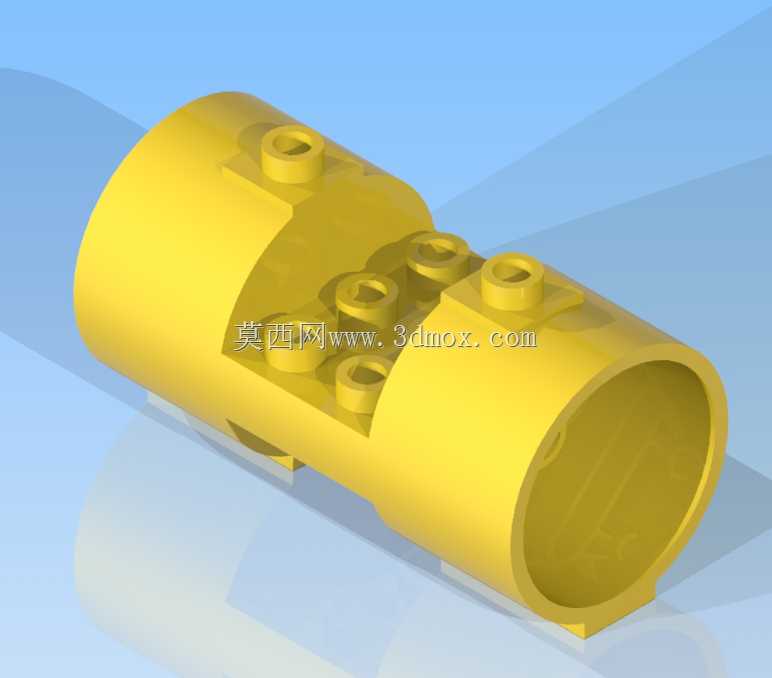

乐高圆柱拼接积木零件结构设计

　　这类圆柱型乐高拼接构件，核心应用场景覆盖桌面益智拼搭、青少年科创结构搭建、小型教具原型验证多个领域，日常拼搭中既可以作为横向连接轴套串联多块平板积木，也能作为小型结构的承重筒体，承载上部堆叠积木的竖向载荷，不少玩家搭建小型机械臂模型、管道场景时，也会用这类零件作为筒体段实现连续拼接。从实际使用功能来看，零件外侧预留的凸点完全匹配乐高标准积木的凹孔插接公差，单侧端面设置的四个圆形插接孔，可同时对接四根标准直径的乐高圆销或者十字轴，实现多方向的结构延展，零件内壁做了均匀的壁厚过渡，避免注塑成型时出现缩痕，同时保证拼接插拔时的结构强度，不会因为多次插拔出现开裂变形。设计这类零件的时候，首先要对齐乐高通用的拼接公差体系，

　　外侧凸点的中心距严格遵循8mm的标准模数，凸点的高度、拔模斜度都要匹配通用积木的插接松紧度，既不能过松导致拼搭后结构松垮，也不能过紧造成拆卸困难甚至零件崩边。筒体部分的圆弧过渡做了R0.5的圆角处理，避免锐边划伤使用者，同时在凸点与筒体连接的位置做了局部加厚，抵消插拔时的应力集中，防止凸点从根部断裂。零件的整体长度控制在三个标准积木单位的尺寸，外径匹配两个标准积木单位的安装边界，不管是嵌入平板积木的预留空位，还是多段同型号零件首尾拼接，都能和周边标准积木实现齐平对接，不会出现突出或者凹陷的错位问题。端面的四个插接孔采用对称布局，中心距同样遵循标准模数，不管是同向插接延长结构长度，还是垂直方向插接搭建转角结构，

　　都能保证相邻零件的拼接面完全贴合，不会出现缝隙过大或者装配干涉的问题。实际生产中这类零件采用ABS注塑成型，设计时预留了0.2度的拔模斜度，方便模具开模时顺利脱模，同时壁厚控制在1.5mm均匀厚度，避免注塑过程中出现料流不均、冷却变形的问题，零件外表面做了哑光蚀纹处理，既保留塑料零件的质感，也不会因为表面过于光滑导致拼搭时打滑。从结构验证的角度来看，这类零件的抗弯折强度需要满足至少50N的横向载荷不出现永久变形，插拔寿命需要达到千次以上不出现松旷，才能满足日常拼搭反复拆卸使用的需求，不少教育场景下用这类零件搭建简单的力学演示结构，也能依靠其稳定的拼接公差保证结构演示的可靠性，不会因为零件尺寸偏差导致结构垮塌。
