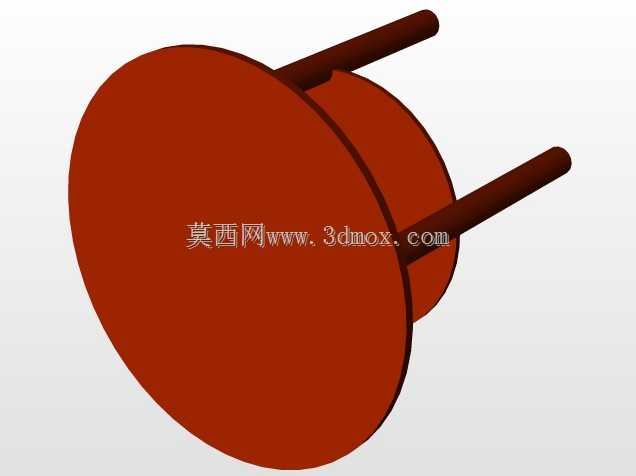

红棕色双插脚圆形绝缘接线端子结构

这款双插脚圆形绝缘接线端子，在低压电气柜内部布线、小型家电内部控制线路连接、户外照明设备接线节点等场景中有着广泛应用，主要承担导线与电路板、导线与用电设备输入端之间的电流导通与绝缘隔离作用，避免接线部位裸露引发的短路、漏电风险，同时能提升线路连接的稳固性，减少设备运行过程中因震动导致的接线松脱故障。从功能特性来看，主体采用酚醛树脂类绝缘材质一体成型，具备良好的耐电压击穿性能与阻燃特性，常温下可承受2500V工频电压1分钟不击穿，阻燃等级可达V0级，能够满足常规民用与工业低压电气场景的绝缘防护要求；内部嵌装的两个平行插脚采用镀锡紫铜材质，导电率高且接触电阻小，插脚与绝缘基座之间采用过盈配合加高温胶封的固定方式，可承受15N以上的轴向拉拔力不脱落，避免插脚在插拔接线过程中出现松动移位。设计过程中优先考虑了接线操作的便捷性与安装适配性，圆形基座的大端面作为安装贴合面，可直接贴装在设备壳体的预设安装位上，基座中部的凸台结构可嵌入安装板的对应开孔中，起到径向定位作用，无需额外设计复杂的定位结构即可快速完成装配对位；两个插脚的中心距按照常规PCB板接线座的通用间距设置，可直接适配市面上多数标准接线座的插孔尺寸，插脚末端做了圆角导正处理，插拔过程中不会刮伤插孔内壁的导电镀层，同时能降低插拔阻力，提升装配效率。外形尺寸方面，圆形基座的直径控制在适配多数小型电气设备安装空间的范围内，整体厚度较薄，不会占用过多设备内部的纵深空间，两个插脚的伸出长度经过精准核算，既保证插入接线座后有足够的接触深度，又不会因伸出过长导致与周边其他电子元件发生干涉；安装边界上，基座凸台的外径与安装开孔的配合公差采用H7/h6的间隙配合，安装时可轻松嵌入开孔，同时凸台高度与安装板厚度匹配，安装后基座大端面可完全贴合安装板表面，不会出现凸起或凹陷的情况，保证安装后整体外观平整。在结构细节处理上，绝缘基座的边缘做了R1.5的圆角过渡，避免装配过程中尖锐边角划伤操作人员手部，同时也能减少应力集中，降低基座受外力冲击时出现开裂的概率；插脚与绝缘基座的结合部位做了环形密封槽设计，可填充密封胶提升防潮性能，在湿度较高的使用环境下也能避免水汽从结合缝隙渗入内部，影响导电性能。实际选型应用时，可根据通过电流的大小选择对应插脚截面积的规格，这款常规规格的端子额定载流量可达10A，可满足多数控制线路、小功率供电线路的连接需求，安装时无需额外的固定螺丝，依靠凸台与安装孔的配合以及插脚与接线座的插拔力即可实现稳固固定，大幅提升了生产线的装配效率，降低了人工装配成本。
