立式支腿敞口式物料加注储料装置结构

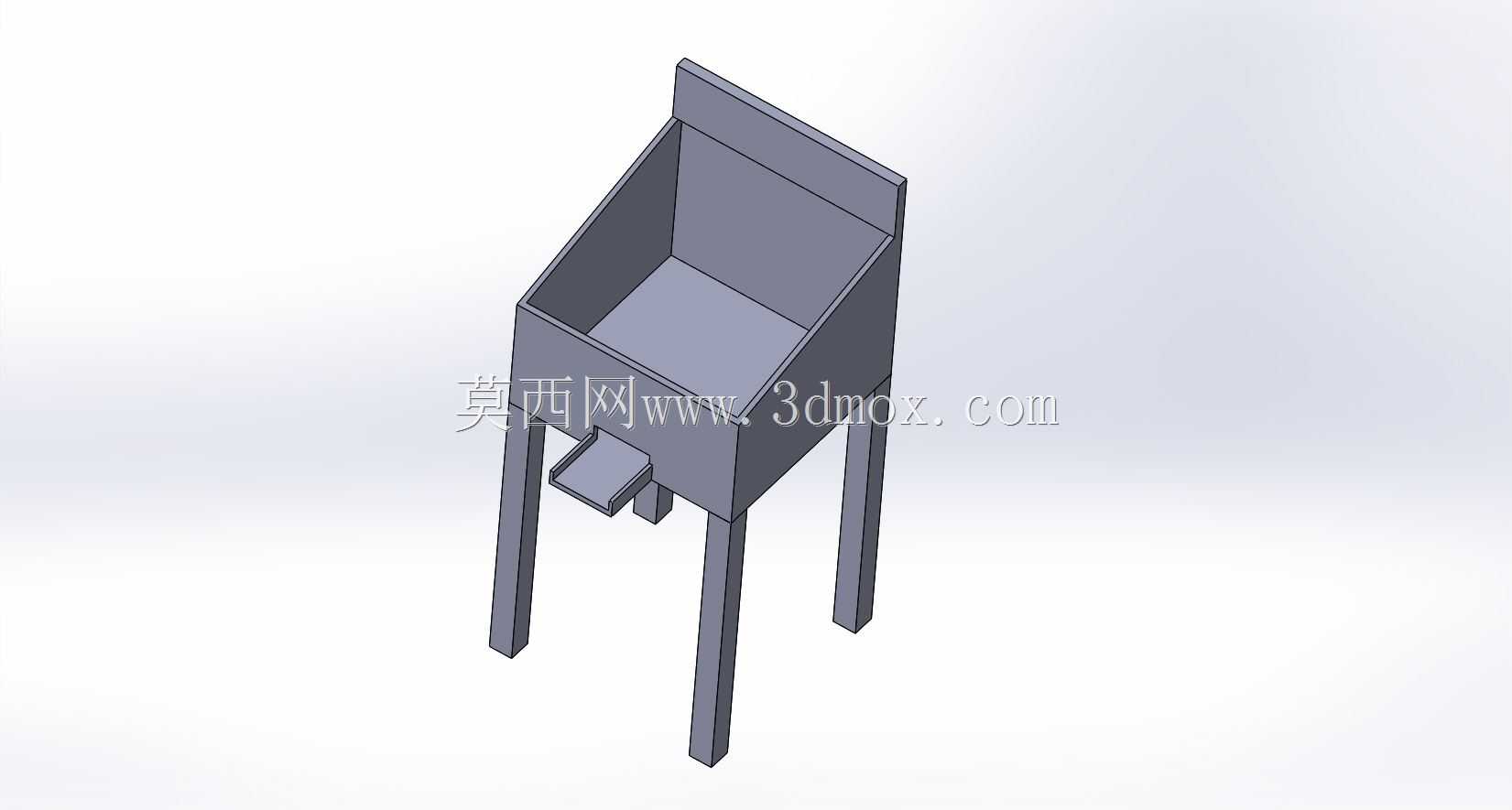

　　在小型加工车间的零散物料加注工位、粮油零售站点的散料分装场景、小型养殖场所的饲料投喂点位，这类带支腿的敞口式储料加注结构一直是兼顾低成本与实用性的选择，没有复杂的电控与传动部件，全靠结构本身的形态实现物料暂存与定量加注的核心功能，适配颗粒状、粉状、小尺寸块状的流动性较好的物料，从塑料粒子、五谷杂粮到配合饲料都能适配，不需要额外配套气源或者电源，纯手动操作就能完成出料动作，对于没有复杂自动化配置的小型作业场景来说，维护成本几乎为零，也不存在电路气路故障导致的停机问题。从结构设计逻辑来看，上部采用敞口式大尺寸接料仓设计，仓体后侧带有向上延伸的挡边，一方面是在人工倾倒物料的时候能够阻挡物料向后撒漏，另一方面也能作为整个上部结构的加强筋，

　　提升敞口仓的侧壁抗变形能力，毕竟敞口结构如果没有侧边加强，在长期承受物料侧压力的情况下很容易出现侧壁外扩变形，导致焊缝开裂或者连接松动。仓体从上到下采用渐缩的斜壁设计，斜壁的倾斜角度经过测算，要大于常见散料的自然休止角，保证物料能够依靠自身重力顺利滑向底部的出料口，不会在仓壁出现积料、架桥的问题，斜壁与竖直支腿之间采用焊接连接，四条圆柱形支腿均匀分布在仓体下部的四个角位，支腿的长度经过匹配，让底部出料口的高度刚好适配常规接料容器的放置高度，不需要额外垫高接料桶，操作人员站在出料口侧方，伸手就能操作出料挡板，不需要弯腰或者抬手过高，符合人工操作的人机工程学要求。底部的出料结构采用抽拉式挡板设计，挡板与出料口的滑槽采用间隙配合，

　　抽拉阻力小，挡板抽出的开度可以人工控制，以此调节出料流量的大小，不需要额外的流量控制阀，当需要停止出料的时候，只需要将挡板推回原位就能完全封堵出料口，挡板前端带有小尺寸的抽拉把手，方便操作人员施力，挡板下方还带有小型的导流嘴，能够让流出的物料形成集中的料流，不会出现撒漏到接料容器外侧的情况。从安装边界来看，整个装置的占地面积很小，四条支腿的外接矩形尺寸不足半平米，对于作业空间狭小的点位非常友好，支腿底部不需要做特殊的地脚固定，只需要放置在平整的水泥地面上就能依靠自身重量保持稳定，即使仓内满载物料，整体重心也落在四条支腿的支撑范围以内，不会出现倾翻的风险，仓体上部的敞口尺寸足够大，人工用铁锹或者料桶倾倒物料的时候不需要刻意对准，

　　降低了操作人员的加料难度。在实际使用过程中，这类结构还可以根据物料特性做针对性调整，比如针对流动性较差的粉料，可以在仓壁外侧加装小型振动电机，辅助物料下滑，针对有一定腐蚀性的物料，可以将整体材质从普通碳钢更换为不锈钢，不需要改动主体结构尺寸就能完成适配，结构的通用性很强。设计这类结构的时候，需要重点核算支腿的承重能力，根据满载物料的总重量选择合适直径的支腿管材，避免长期承重出现支腿弯曲变形，同时仓体斜壁的焊接位置要做满焊处理，避免粉料从焊缝缝隙漏出，出料口的滑槽配合间隙要控制在合理范围，间隙过小容易因为物料卡滞导致挡板抽拉不畅，间隙过大则会出现漏料的问题，这些细节都是在实际建模和结构验证过程中需要反复调整的点，不能只看外观形态忽略实际使用的可靠性。
