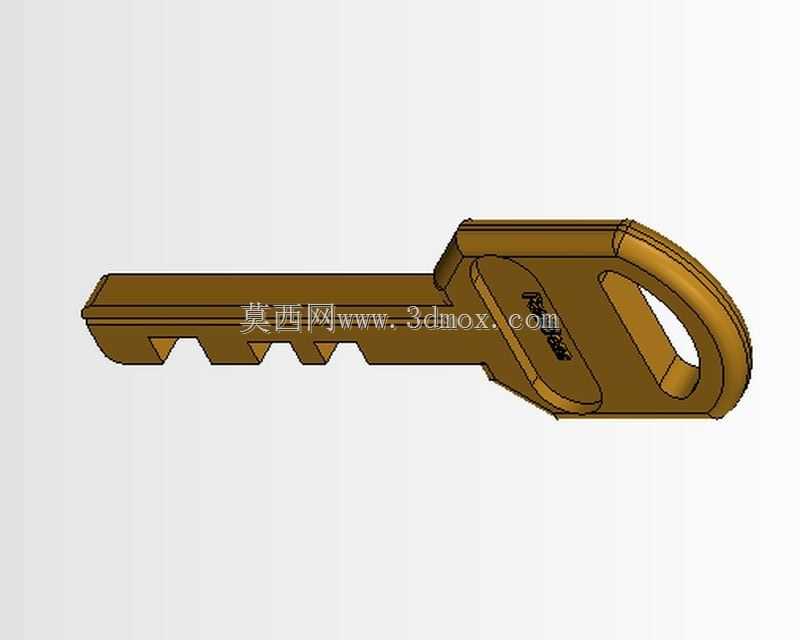

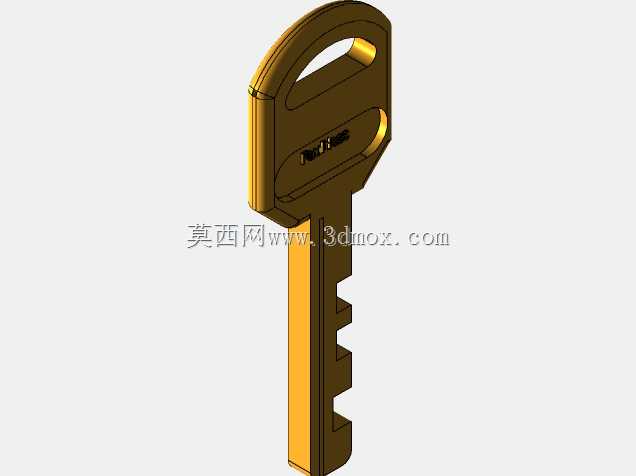

民用入户门锁配套铜质钥匙结构设计

　　日常民用场景里，入户门锁的配套钥匙是最常见的五金传动构件，这一铜质钥匙的建模完全贴合弹子锁的实际啮合逻辑，没有做多余的装饰性结构，所有齿形、轮廓都围绕锁芯内部的弹子对位、扭矩传递两个核心功能设计。先从实际使用场景来说，这类钥匙主要适配常规的室内入户弹子门锁，日常插拔过程中，钥匙头部的导向斜面是最先进入锁芯孔的部分，建模时特意将头部导入端做了15度的斜切过渡，避免插入时卡滞，对应实际加工里的去毛刺工序，能减少插拔时的金属摩擦阻力，长期使用也不会刮花锁芯入口的金属镀层。钥匙的握持段也就是带挂孔的匙柄部分，做了符合人体工学的圆弧收边，厚度控制在2.5mm，既保证扭转时的结构强度，不会因为拧动开锁的扭矩发生弯折，也不会因为过厚导致握持硌手，

　　匙柄上的椭圆形挂孔尺寸刚好适配常规的钥匙圈穿入，孔边做了0.3mm的圆角过渡，避免穿钥匙圈时割伤挂绳或者金属圈的镀层。再看核心的齿形部分，所有齿位的高度差、齿槽宽度都是按照标准弹子锁的弹子行程设计的，每个齿的落差控制在0.5mm到2mm之间，齿槽的根部做了R0.2的圆角，一方面是对应实际铣削加工的刀具圆角，不会出现加工时清角不到位的问题，另一方面插入锁芯时，齿面和弹子的接触是平滑过渡，不会出现硬顶弹子导致的插拔卡顿。钥匙的杆身部分做了双侧的定位凸棱，和锁芯内部的导向槽完全匹配，插入时可以自动对位，不需要反复调整角度就能让齿形对准对应的弹子位置，杆身的宽度和锁芯孔的配合间隙控制在0.1mm，既保证插拔顺畅，

　　又不会因为间隙过大导致扭转时出现旷量，长期使用不会磨损失效。从设计思路上，整个模型没有做异形的创意化改造，完全还原量产民用钥匙的结构逻辑，建模时先绘制匙柄的外轮廓草图，拉伸成实体后做边缘倒圆角，再绘制杆身的导向棱结构，和匙柄做布尔合并，之后按照弹子锁的齿位排布绘制每个齿的切削轮廓，逐一切削出齿形，最后对所有锐边做圆角处理，还原冲压+铣削加工后的真实零件状态。安装边界上，这类钥匙不需要额外的固定结构，使用时完全通过杆身和锁芯孔的配合实现定位，扭转时的扭矩通过杆身传递到锁芯的传动槽，匙柄的外径控制在28mm以内，扭转时不会和锁具的外面板发生干涉，挂孔的位置距离匙柄边缘3mm，保证穿入钥匙圈后，钥匙叠放时不会因为挂孔位置太靠边出现开裂。

　　实际工程验证层面，这个结构的钥匙在承受3N·m的扭转扭矩时，杆身和匙柄的连接位置不会出现塑性变形，齿形部分的硬度如果按照常规铜质钥匙的热处理工艺，表面硬度达到HV120以上，插拔寿命可以达到万次以上，不会出现齿形磨损导致的开锁失效。另外，钥匙表面的标识区域做了浅0.2mm的凹槽设计，实际生产中可以在这个位置压制品牌标识或者钥匙编号，不会因为标识凸起导致插拔时和锁芯发生摩擦，整个零件的拔模角度控制在1度以内，不管是采用压铸还是铣削加工，都能顺利脱模或者装夹，不需要额外的工装辅助就能完成批量加工。
