塑料布篮成型注塑模具结构设计

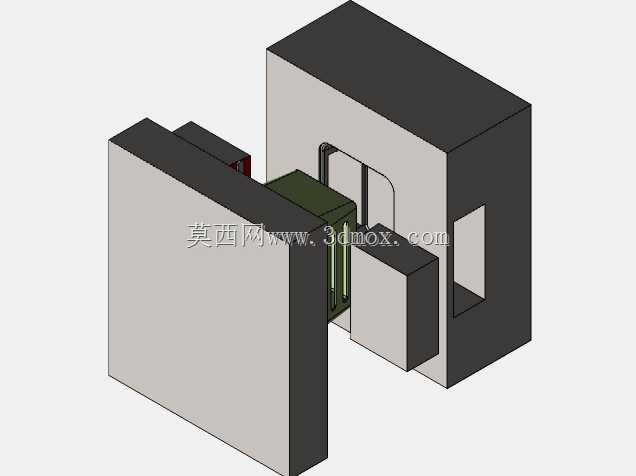

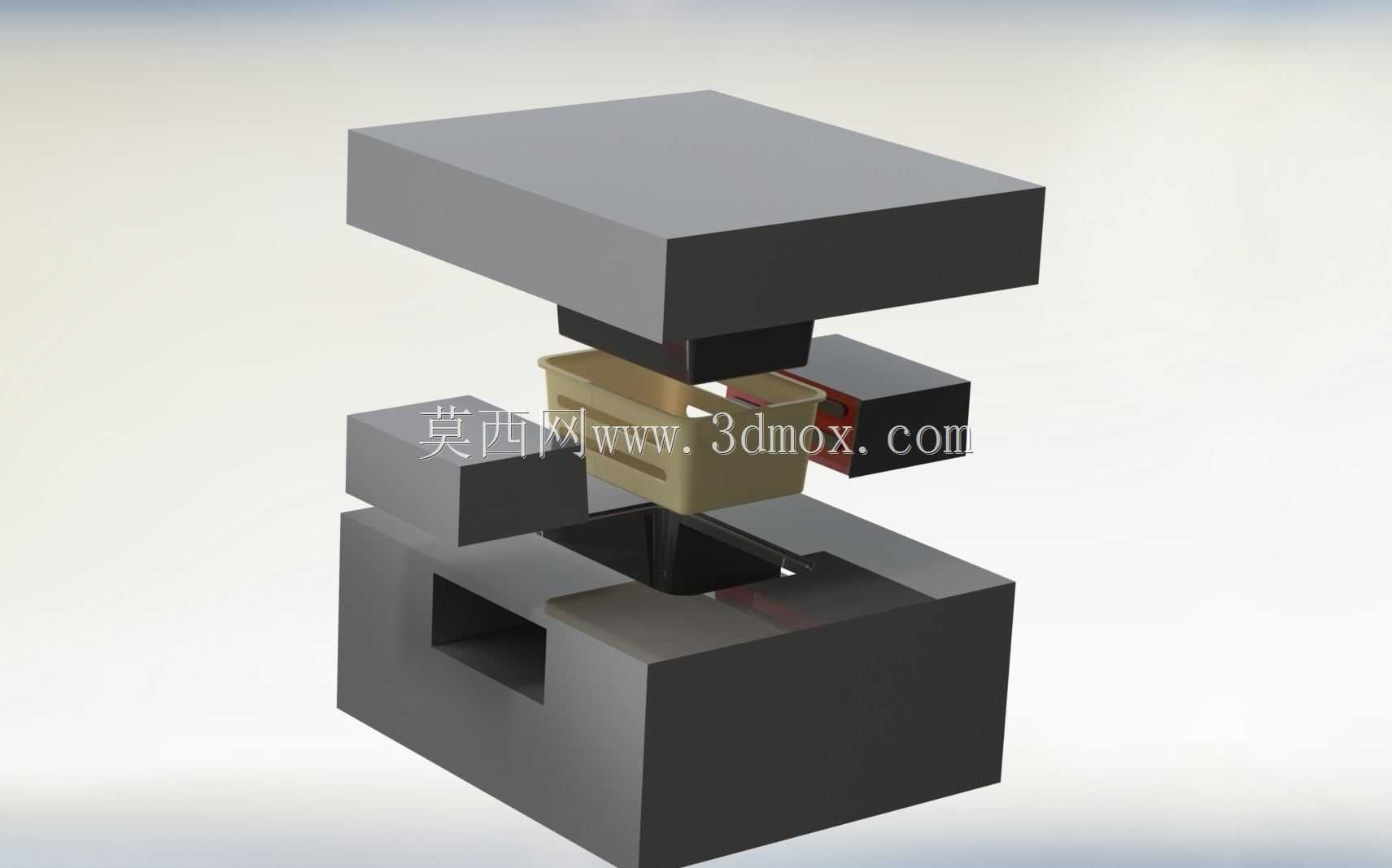

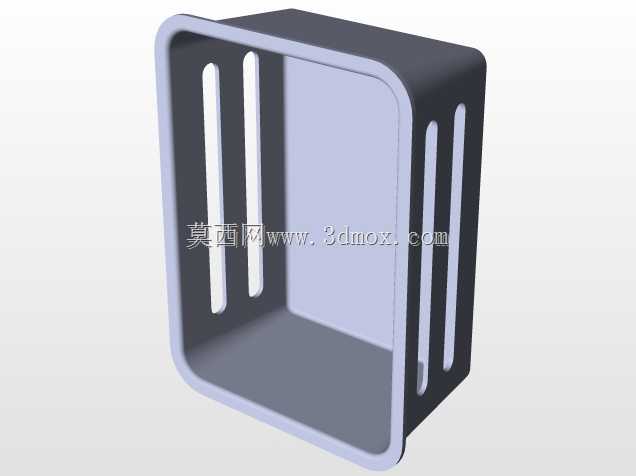

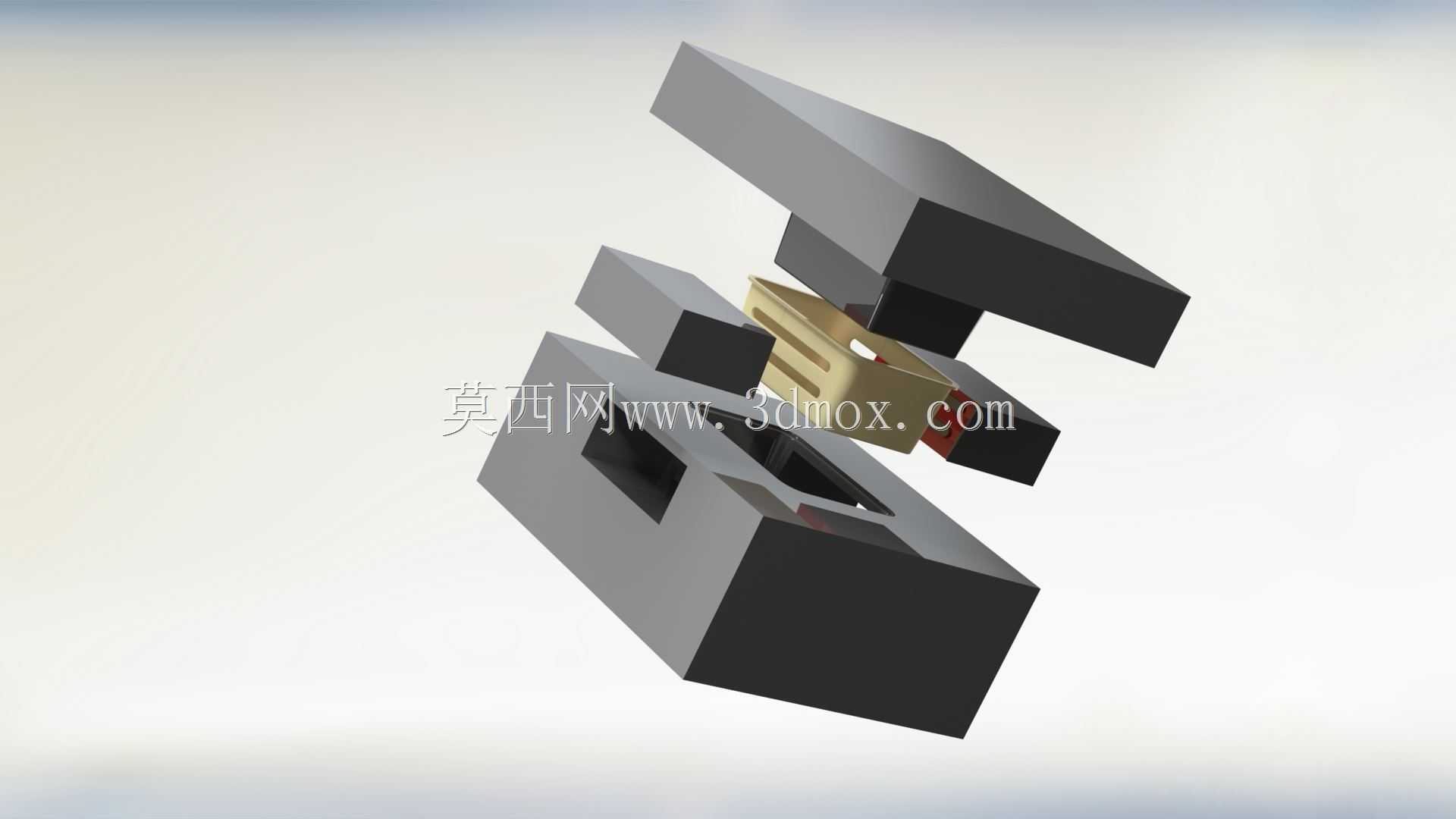

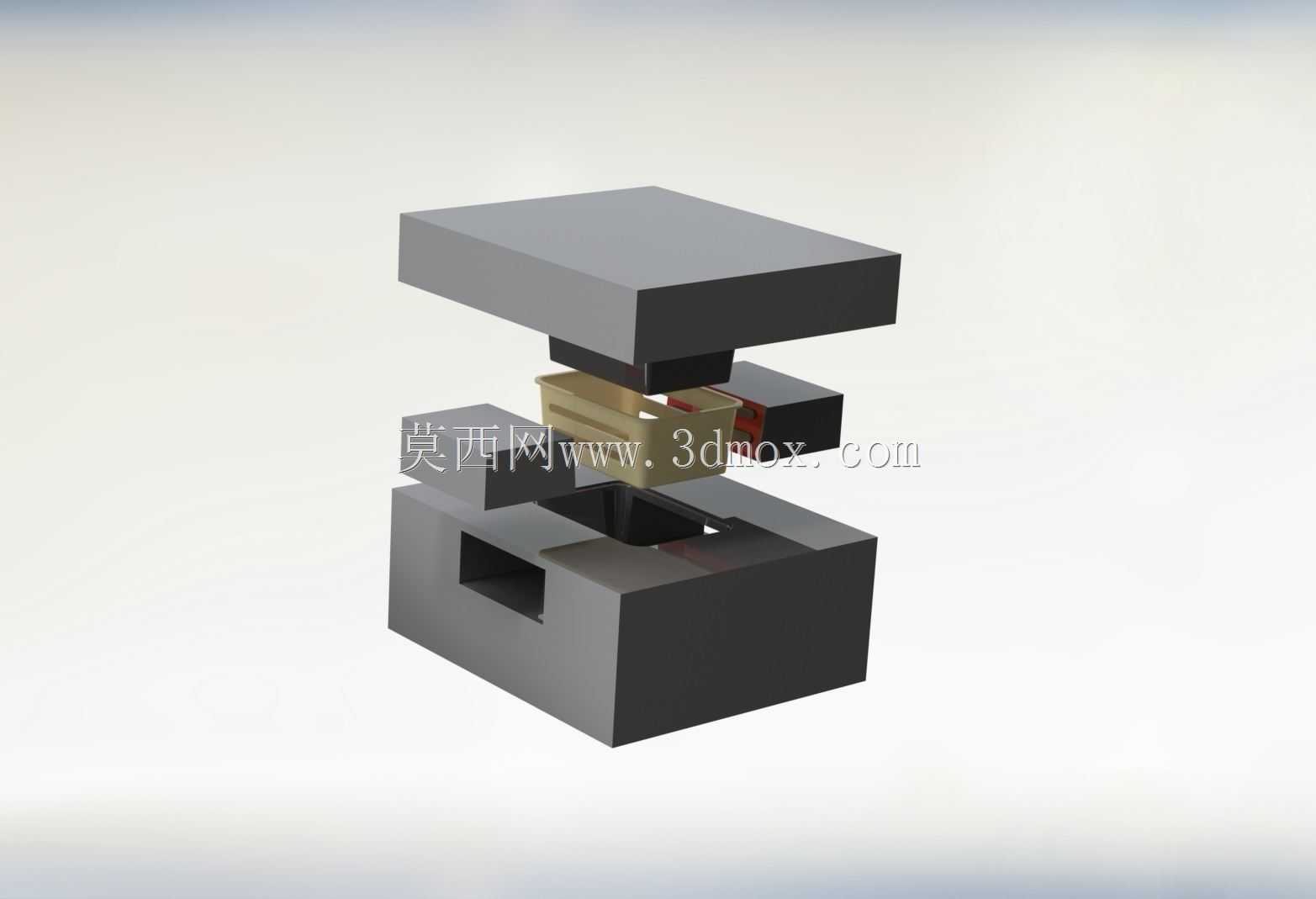

这套模具对应日常盛装用塑料布篮的注塑成型工序，在民用塑料制品加工场景中，这类模具直接决定布篮成品的成型精度与生产效率，布篮作为日常收纳、蔬果盛放的常用塑料制品，对成型后的侧壁平整度、边缘无飞边、脱模无变形有明确的工艺要求，模具的结构设计完全围绕这些生产需求展开。从结构布局来看，这套模具采用典型的两板模开模结构，上下模架采用标准模坯加工，定模部分固定在注塑机的定模板侧，负责布篮外轮廓的成型，动模部分固定在注塑机动模板侧，完成布篮内侧结构的成型，开模时动模随注塑机移动座后退，带动模具分型面打开，后续通过顶出机构将冷却定型的布篮成品从动模型芯上脱出，完成单个成型周期。设计过程中首先考虑的是布篮的成型收缩率，针对常用的PP或PE类民用塑料原料，型腔与型芯的尺寸预留了对应材料的成型收缩余量，避免冷却后成品尺寸偏小无法满足使用要求。型腔部分直接加工布篮的外侧纹理与轮廓，分型面设置在布篮的开口端边缘位置，这个位置选择经过反复验证，既可以避免分型面在布篮侧壁产生明显夹线影响外观，也能让开模时成品可靠留在动模侧，方便顶出动作执行。型芯部分对应布篮的内部空腔，考虑到布篮侧壁带有镂空结构，型芯上对应设置了成型镂空位的镶块结构，镶块采用单独加工后装配的方式，既方便后续磨损后的更换维护，也能在注塑过程中保证镂空位置的排气顺畅，避免填充不足导致的缺料缺陷。模架的导柱导套设置在模架四角，采用标准滑动导柱结构，合模时提供精准的定位导向，避免上下模错位导致的成品壁厚不均问题，导柱长度设计时预留了足够的安全距离，合模过程中导柱先进入导套完成导向，之后型腔与型芯才开始贴合，避免硬接触损坏成型面。冷却水路的布置沿着型腔与型芯的成型面环绕设置，水路距离成型面的距离保持均匀，保证成型过程中整个模温均匀，避免布篮不同位置冷却速度不一致导致的翘曲变形，尤其是布篮的边缘转角位置，水路特意做了贴近处理，减少转角位置的冷却应力集中。排气槽开设在分型面的熔体填充末端，深度控制在对应塑料的溢边值以内，既可以顺利排出型腔内的空气，避免烧焦、困气缺陷，也不会产生飞边增加后续修边工作量。顶出机构采用顶杆顶出的方式，顶杆位置布置在布篮的加强筋与边缘位置，这些位置刚性较好，顶出时不会导致成品顶白、顶穿，顶杆的装配精度控制在合理间隙范围内，既保证顶出动作顺畅，也不会让塑料熔体渗入间隙产生飞边。安装边界上，这套模架的外形尺寸适配常用的卧式注塑机安装规格，定位圈尺寸匹配注塑机射嘴中心定位要求，浇口套的球面半径与射嘴球面匹配，避免注塑料流溢漏，浇口采用侧浇口形式，开设在布篮的边缘非外观面位置，成型后可以方便修剪浇口残留，不会影响布篮的外观质量。实际生产过程中，这套模具可以实现连续自动化生产，开模、顶出、取件、合模的动作可以配合注塑机的自动化机械手完成，不需要过多人工干预，单模成型周期根据原料冷却特性控制在合理区间，能够满足批量生产的效率要求。设计过程中也充分考虑了模具的使用寿命，成型面部分采用合适的模具钢材，经过热处理达到对应硬度要求，能够承受长期注塑过程中的熔体冲刷与开合模冲击，易磨损的镶件、导套等部件都采用标准件设计，方便后期维护更换，减少停机维护时间。针对布篮的镂空结构，模具上的对应成型镶块做了脱模斜度处理，避免脱模时刮伤成品表面，所有成型面的转角位置都做了圆角过渡，既减少注塑过程中的应力集中，也能提升成品的结构强度，避免转角位置容易开裂的问题。
