74HC595与4017驱动的8x40LED矩阵控制板

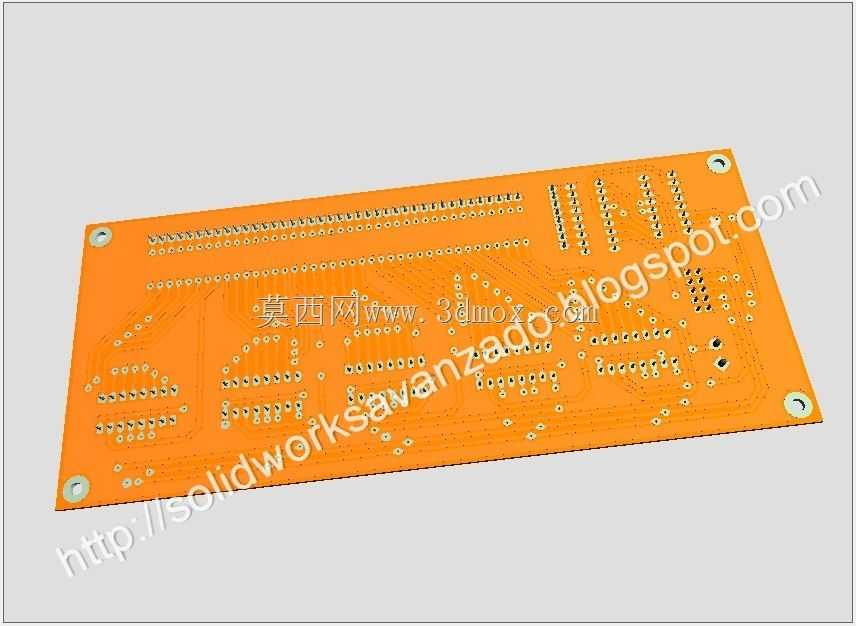

　　这款8x40规格的LED矩阵控制电路板，核心采用74HC595串入并出移位寄存器与CD4017十进制计数器搭配的驱动架构，在工业现场的小型状态指示屏、设备运行参数看板、简易工位提示牌这类场景中应用十分普遍，相比直接用主控芯片IO口直驱LED的方案，能大幅压缩主控引脚占用，仅需3路串行信号就能完成整板320颗LED的逐点点亮控制，适合嵌入到各类紧凑型工业终端、小型自助设备面板、教学实验装置中做信息显示载体。从电路布局来看，整板采用常规FR-4环氧玻纤基材设计，板边预留了4个直径3.2mm的安装固定孔，孔位中心距匹配市面上通用的LED点阵外框安装尺寸，安装时可直接通过M3铜柱固定在设备前壳内侧，板厚1.

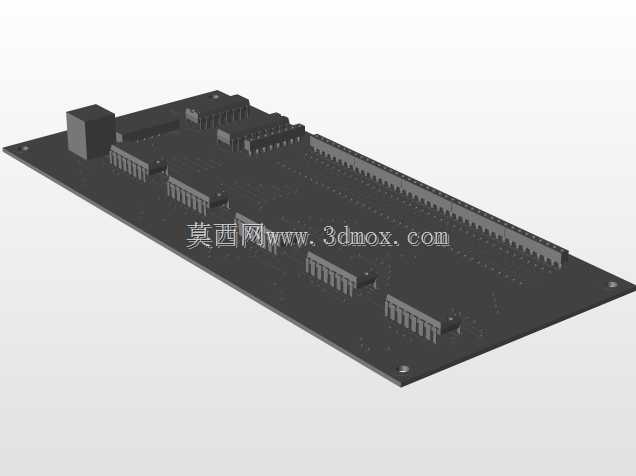

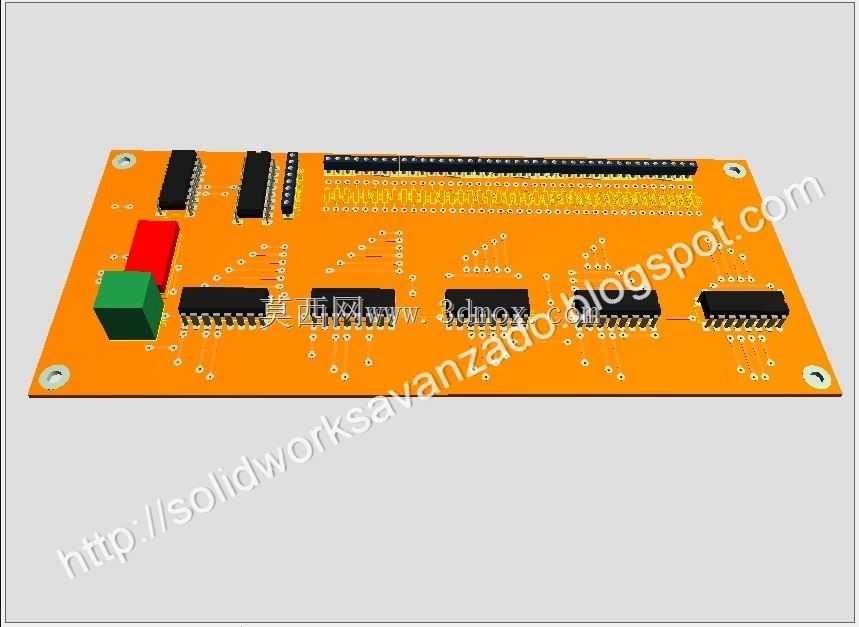

　　6mm的常规设计也能适配多数卧式贴片接插件的焊接高度，不会出现接插件突出外壳干涉装配的问题。电路设计上，74HC595负责完成LED矩阵的列数据锁存与输出，每片芯片可驱动8列LED，整板共使用5片74HC595级联完成40列的驱动覆盖，级联信号走板边等长布线，尽可能降低高速串行传输时的信号畸变问题；CD4017则负责行扫描的轮询切换，通过对移位寄存器的时钟信号做十分频，依次输出8路行选通信号（剩余2路输出悬空做冗余设计），配合74HC595的列数据输出完成动态扫描驱动，扫描频率设计在100Hz以上，人眼观察不会出现明显的频闪问题。板上所有LED采用共阳连接方式，每路行驱动端预留了限流电阻的焊位，可根据实际使用的LED发光亮度需求，

　　选择0805或者1206封装的电阻调整驱动电流，常规应用下选取220Ω限流电阻即可让LED达到合适的显示亮度，同时避免长时间点亮出现过流烧损的问题。板载的接插件全部采用卧式贴片设计，信号输入接口布置在板的侧边，接线时可直接从设备主板引出杜邦线或者排线插接，不需要在外壳上额外开出走线槽，整板的外形尺寸刚好匹配8x40点阵的外轮廓，安装后LED发光面刚好与设备面板的开窗位置对齐，不会出现显示偏移、漏光的问题。在实际设备集成过程中，这款控制板不需要额外增加驱动芯片，仅需主控端按照74HC595的时序要求串行发送列数据，同时配合4017的行扫描信号即可完成内容显示，代码编写逻辑简单，对主控的性能要求极低，

　　哪怕是最基础的8位单片机都能流畅驱动，适合用在对成本敏感、显示内容简单的工业场景中，比如设备的运行状态指示、故障代码显示、工位计数提示这类不需要复杂图文显示的场合。布线过程中，电源走线做了加宽处理，整板的电源入口处预留了滤波电容的焊位，可焊接100nF的陶瓷电容与10μF的电解电容滤除电源纹波，避免多颗LED同时点亮时出现电源压降导致的亮度不均问题；信号走线全部走短直路径，尽可能减少过孔数量，降低信号传输过程中的干扰，在工业现场存在一定电磁干扰的环境下也能稳定工作，不会出现显示乱码、闪烁的问题。板上所有元器件的封装都选用常规通用贴片封装，生产焊接时可直接通过高速贴片机完成整板焊接，不需要特殊工艺，生产成本可控，后期维修更换元器件也十分方便，不需要采购特殊规格的配件。
