基于74HC164的8x40LED矩阵驱动电路板

这款驱动电路板核心采用74HC164串入并出移位寄存器搭建列驱动架构，单颗芯片可实现8路并行输出，板载5颗该型号芯片刚好匹配40列LED的驱动需求，行驱动部分通过板载排针可外接主控IO口完成逐行扫描，整体电路逻辑清晰，无需额外增加锁存芯片即可完成静态显示数据的锁存输出，有效降低了物料成本与布线复杂度。从实际应用场景来看，这类8x40规格的LED点阵板常被用于小型工业设备的状态参数显示、老旧工控终端的字符显示模块改造、小型教学实验平台的人机交互显示单元，相比段码屏可显示更多自定义字符与简单图形，相比彩屏模块成本更低、抗干扰能力更强，适合在电磁环境复杂的车间设备端部署。

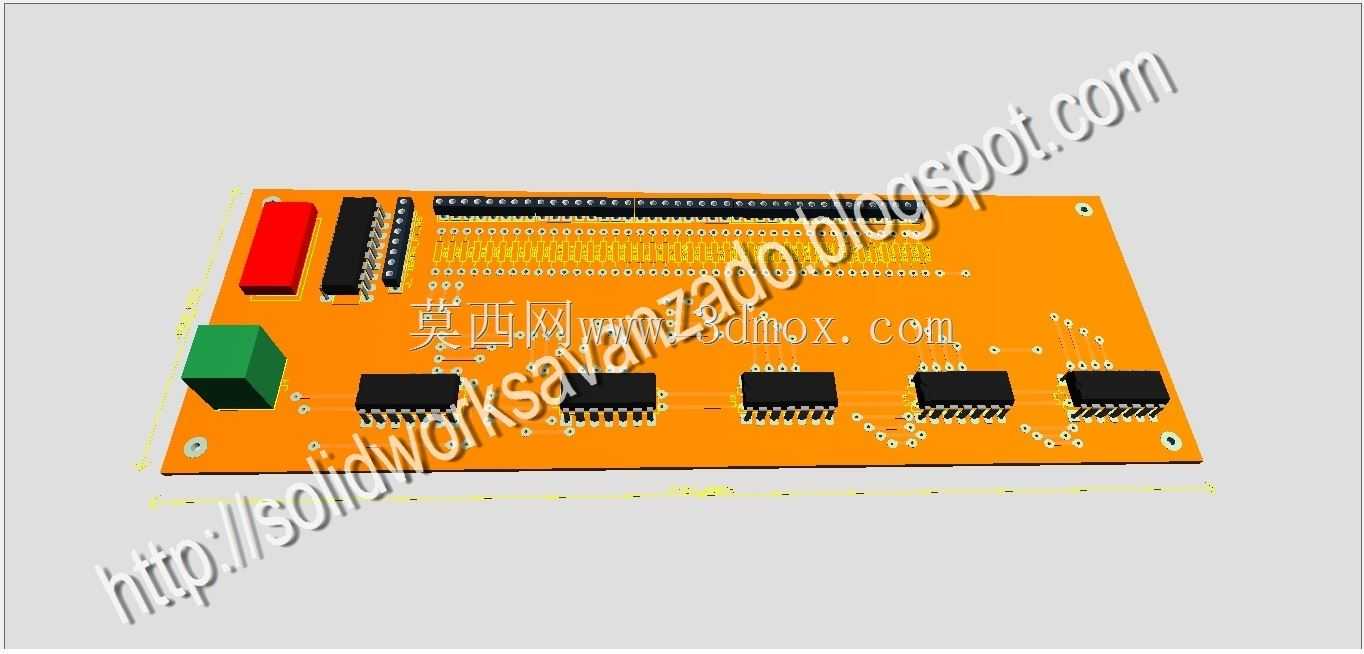

设计过程中首先确定了扫描驱动方案，摒弃了常规的专用点阵驱动芯片，选用通用逻辑器件74HC164的核心考量是该器件供应链成熟、单颗成本不足专用驱动芯片的三分之一，且并行输出的电流能力刚好匹配普通直插LED的工作电流需求，每路输出串接限流电阻后可直接驱动LED阴极，无需额外增加三极管扩流，进一步压缩了板上元器件数量。布线阶段将5颗移位寄存器沿板长方向等距排布，每颗芯片对应8列LED的走线直接就近连接到上方的LED点阵焊盘，大幅缩短了高频信号走线长度，降低了信号串扰风险；电源输入端预留了绿色接线端子位置，可直接接入5V直流电源，同时板载红色电源指示模块，上电后可直观判断供电状态；板边预留的双排排针可直接对接主控核心板，也可通过排线连接到设备主控柜的IO端子排，适配不同的安装场景。

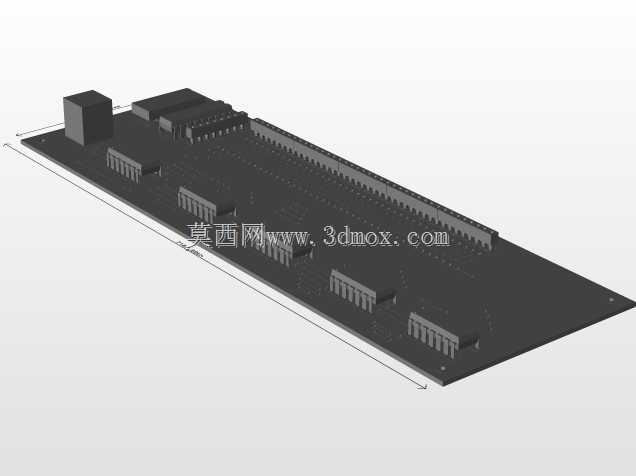

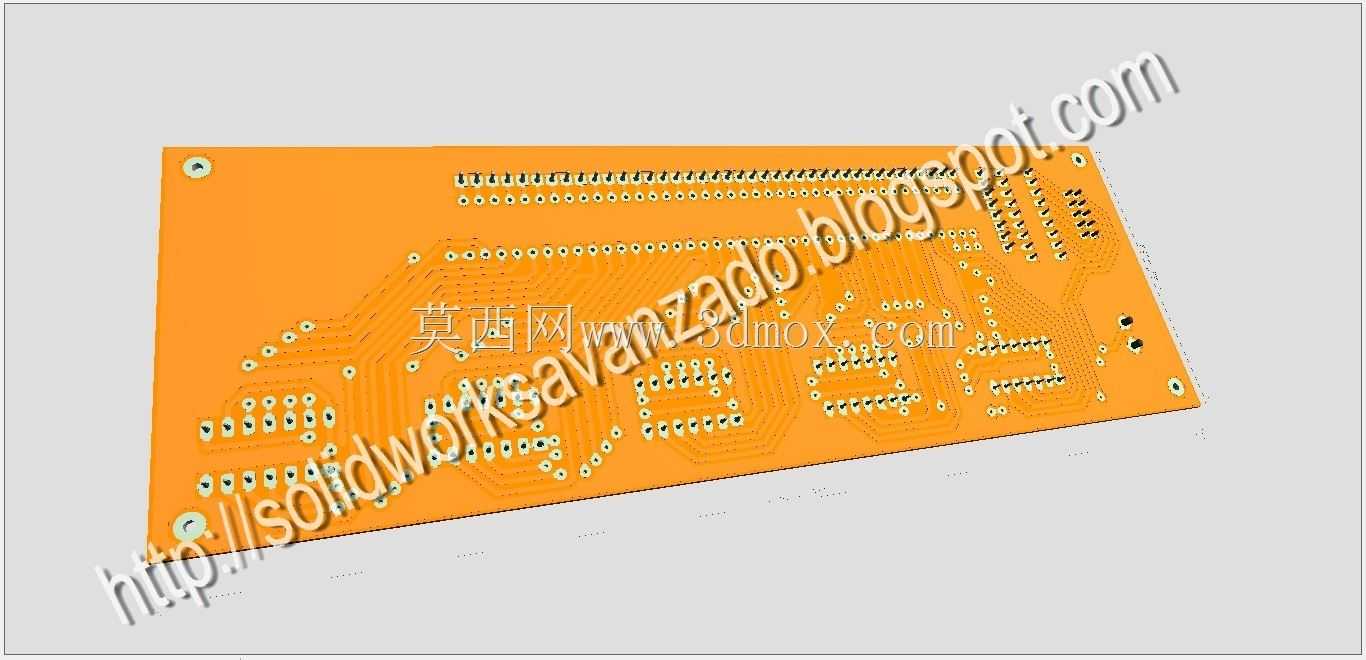

外形尺寸方面，整板采用长方形FR-4板材设计，长度方向刚好匹配40列直插LED的排布间距，宽度方向预留了元器件焊接与走线的安全距离，板的四个角位置设计了3.2mm直径的安装孔，可使用M3螺丝直接固定在设备面板内侧或者塑料安装柱上，安装孔到板边的距离符合常规工控板的安装规范，不会出现与周边结构件干涉的问题。板上元器件布局遵循强弱信号分离原则，电源输入部分的滤波电容就近布置在芯片电源引脚旁，可有效滤除电源纹波，避免显示出现频闪问题；移位寄存器的级联走线走板层底层，顶层走LED驱动走线，两层走线尽量垂直交叉，减少平行走线长度，进一步提升电路工作稳定性。

从实际使用角度出发，该板的驱动逻辑兼容性极强，只要主控端具备普通IO口模拟串行时序的能力，即可完成显示数据的发送，无需专用SPI或者I2C外设，哪怕是最基础的8位单片机都可轻松驱动，适配各类低成本主控方案。板上预留的接插件位置全部采用通用规格，接线端子为5.08mm间距标准件，排针为2.54mm间距通用排针，后期维护更换配件无需定制，大幅降低了售后维护成本。LED点阵焊盘采用直插LED的标准焊盘尺寸，可兼容普通红、绿、黄等不同发光颜色的直插LED，生产时可根据实际显示需求更换不同发光颜色的灯珠，无需修改PCB设计。

在安装边界设计上，整板最高元器件为板边的双排排针，高度不超过12mm，板上其余直插芯片高度均不超过5mm，接线端子高度为10mm，整板安装后占用的垂直空间极小，可嵌入到厚度15mm以上的设备面板内部，面板上只需开出对应点阵显示区域的窗口即可完成装配，无需额外预留过多的内部空间。布线时所有走线宽度均按照1A电流承载能力设计，即使所有LED同时点亮，走线压降也可控制在0.1V以内，不会出现局部供电不足导致的显示亮度不均问题。
