基于PIC16F628A的8x8点阵驱动控制电路板

　　这款控制板核心围绕PIC16F628A单片机搭建，搭配74hc164移位寄存器实现8x8点阵的行列驱动，主要面向小型嵌入式显示场景，比如工业设备的状态提示面板、小型教学实验装置、简易信息提示终端这类需要低成本字符或简单图形显示的场合。实际使用中，这类控制板不需要复杂的外围显示驱动芯片，通过移位寄存器的串转并功能，仅占用单片机少量IO口就能完成64个点阵点的驱动控制，能大幅降低主控芯片的IO资源占用，适合IO资源紧张的小型单片机项目。

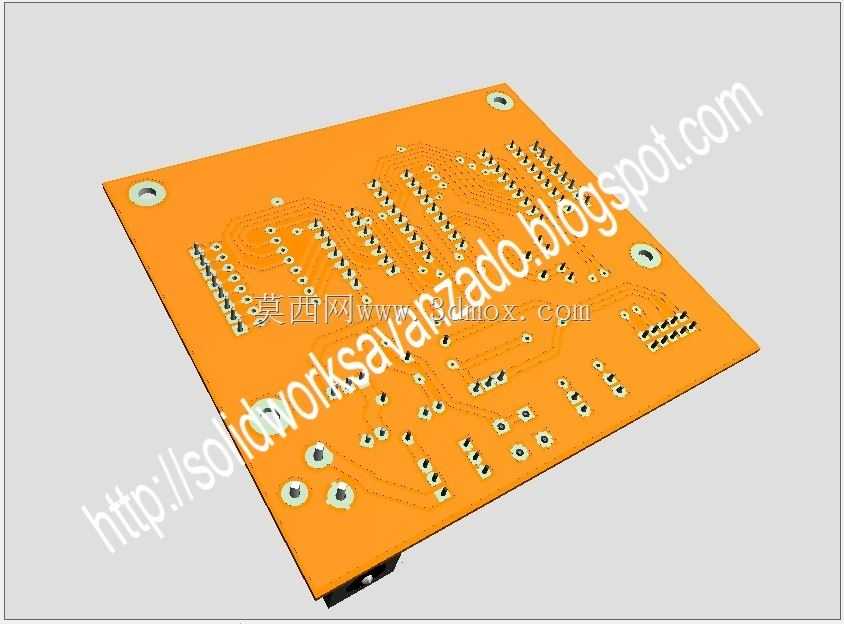

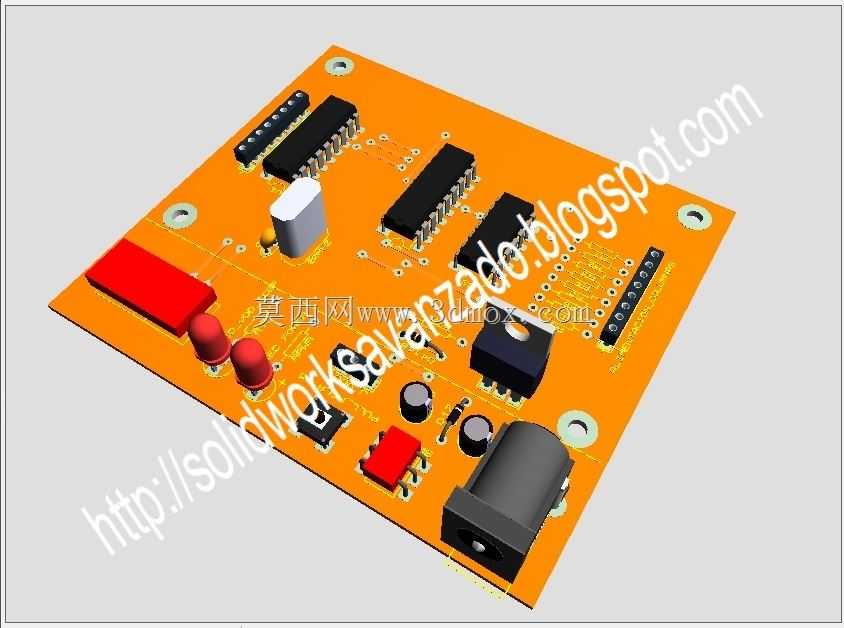

　　从设计思路来看，整块板采用单面板布局，所有直插元件排布在PCB顶层，电源输入部分选用通用DC直流电源座，适配常见的5V直流供电输入，输入端搭配电解电容与陶瓷电容做电源滤波，滤除供电线路上的纹波干扰，避免点阵显示出现闪烁、乱码的问题。单片机的程序下载接口预留了直插排针位置，方便后期烧录调试程序，不需要额外焊接下载座，降低小批量生产的物料成本。74hc164移位寄存器靠近点阵接口排布，缩短并行输出线路到点阵模块的走线长度，减少信号传输过程中的干扰，保证行列驱动信号的稳定性。

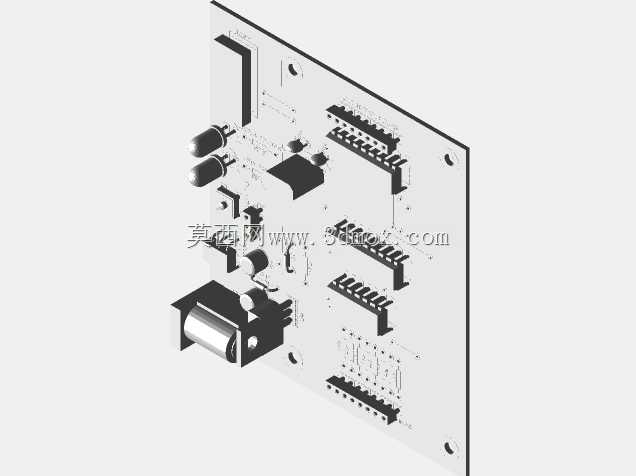

　　安装边界上，PCB四个角预留了标准固定安装孔，孔径适配常用的M3铜柱或螺丝，可直接固定在设备壳体内部的安装柱上，不需要额外设计转接固定件。板上元件最高的是DC电源座与电解电容，整体板厚采用常规1.6mmFR4板材，元件最高高度不超过15mm，对安装空间的竖向尺寸要求很低，适合嵌入到内部空间紧凑的小型设备中。红色的电源指示灯串联限流电阻接在电源输入端，上电后即可直观判断供电是否正常，两个功能按键预留了IO口连接位置，可根据实际需求设置成显示切换、参数调整的输入按键，不需要额外外接按键板。

　　实际应用中，这块控制板可直接对接标准16Pin接口的8x8单色点阵模块，通过单片机内部程序编写，可实现静态字符显示、滚动文字显示、简单动态图案显示的功能，在小型设备的状态显示场景中，相比集成式显示模块成本更低，可根据实际需求修改显示逻辑，灵活性更强。布线过程中，电源走线做了加宽处理，大电流回路的走线宽度满足供电电流需求，信号走线尽量走短直线路，避免绕线带来的信号延迟，数字地与模拟地做了单点共地处理，减少不同回路之间的地弹干扰。板上预留的复位电路搭配单片机的复位引脚，可实现上电自动复位与手动复位的功能，避免程序跑飞后设备无法正常工作。
