8x8点阵驱动MAX7219电路板结构设计

这款8x8点阵驱动板以MAX7219芯片为核心，主要面向小型嵌入式显示场景，常见于工业设备状态指示面板、小型人机交互终端、教学实验装置以及简易数码显示模组的配套驱动环节，能够直接驱动8x8规格的LED点阵单元，完成字符、简单图形的动态显示输出，无需主控芯片持续扫描刷新点阵引脚，可大幅降低主控端的IO资源占用与程序运行负载。从实际使用场景来看，这类驱动板常被集成在小型控制柜的面板显示区、桌面级小型检测设备的状态提示模块、学生电子设计竞赛的显示单元中，也可多块级联组成更大面积的点阵显示阵列，适配不同尺寸的显示需求。

产品功能层面，板载的MAX7219芯片集成了BCD译码器、多路扫描电路、段驱动以及位驱动电路，仅需三根信号线即可完成与主控单元的通讯，支持单独控制每一个点阵点位的亮灭状态，同时可通过芯片内置寄存器调节整体显示亮度，适配不同环境光照下的显示需求。板上预留的多组排针接口，分别对应电源输入、信号输入、信号级联输出以及点阵模块连接位，无需额外焊接转接元件即可完成与上游主控、下游点阵模块的接线，多块板卡级联时仅需将前一级的输出排针与后一级的输入排针对应连接，即可扩展驱动更多点阵单元，无需额外增加主控通讯端口。

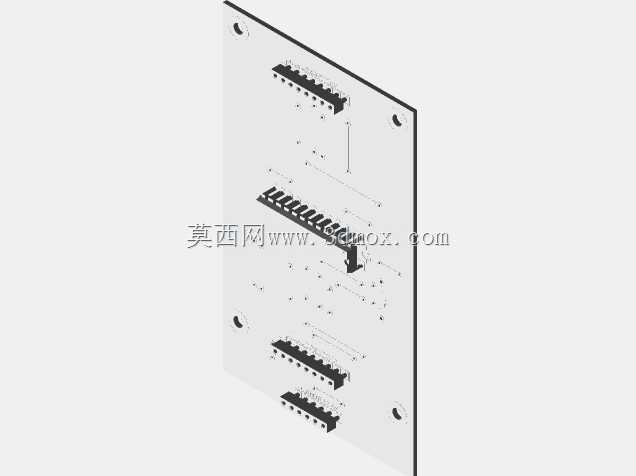

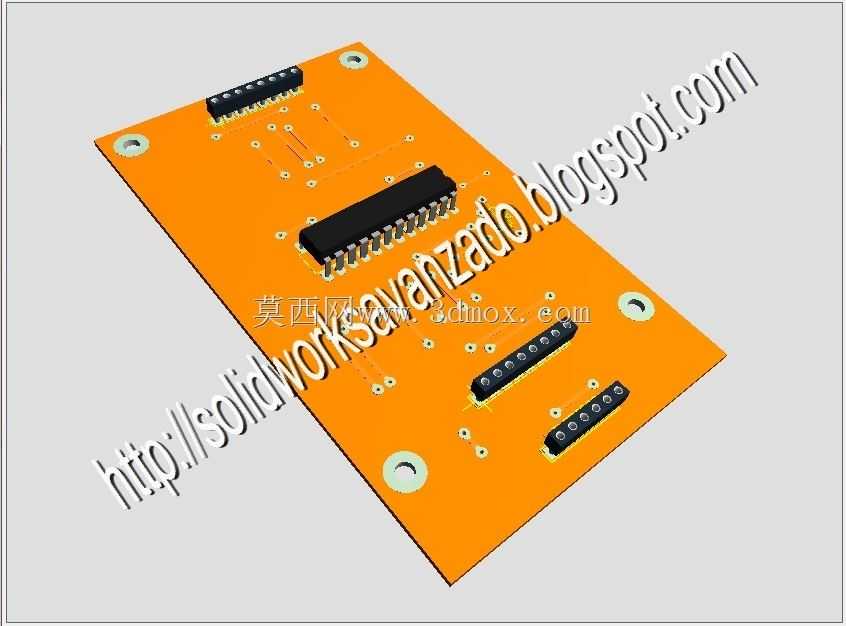

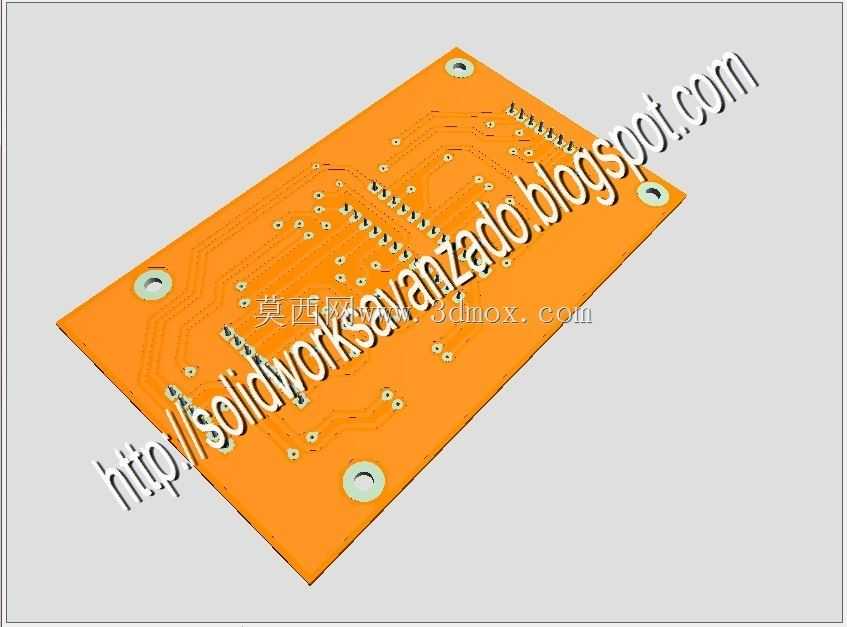

设计思路上，整块电路板采用FR-4环氧基板作为基础载体，元器件布局遵循信号流向规则，核心MAX7219芯片布置在板卡中心区域，电源输入与信号接口布置在板卡边缘位置，既减少了信号走线的长度，降低信号传输过程中的干扰，也方便实际组装时的接线操作。板卡四角预留的安装孔位，匹配常用的M3规格固定螺丝，可直接将板卡固定在设备壳体的安装柱上，也可配合铜柱实现多层板卡的堆叠安装。板上的去耦电容紧贴芯片电源引脚布置，能够有效滤除电源线路中的高频杂波，避免芯片工作时出现显示乱码、闪烁等异常问题，走线过程中电源线与信号线保持合理间距，减少线间串扰，保证通讯信号的稳定传输。

外形尺寸与安装边界方面，板卡整体为矩形结构，长宽尺寸适配标准8x8点阵模块的安装规格，安装孔中心距与通用点阵模块的固定孔位完全匹配，既可以直接与点阵模块贴合固定，也可单独安装在设备内部的预留安装位上。板上所有直插元器件的高度均控制在合理范围内，最高的排针与芯片元件高度不超过12mm，安装时不会与周边的结构件产生干涉，板卡边缘预留的安全间距满足常规电子产品的安规要求，固定后板卡背面的走线不会与设备金属壳体直接接触，避免出现短路风险。实际选型使用时，可根据显示阵列的规模确定所需板卡数量，单块板卡可独立驱动一组8x8点阵，多块级联时只需在程序中对应设置芯片数量即可完成驱动，无需修改硬件接线逻辑，适配不同规模的显示需求。
