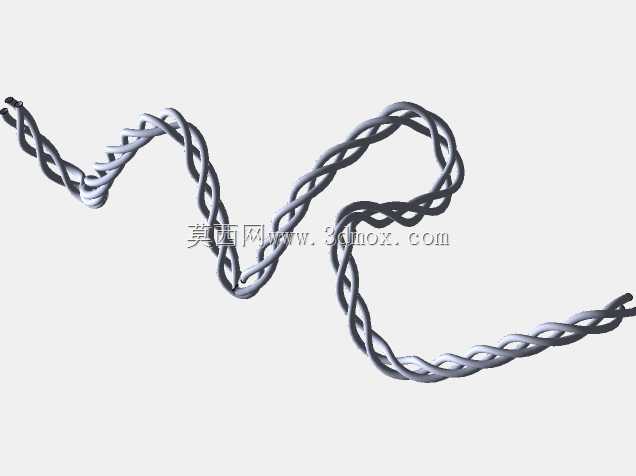

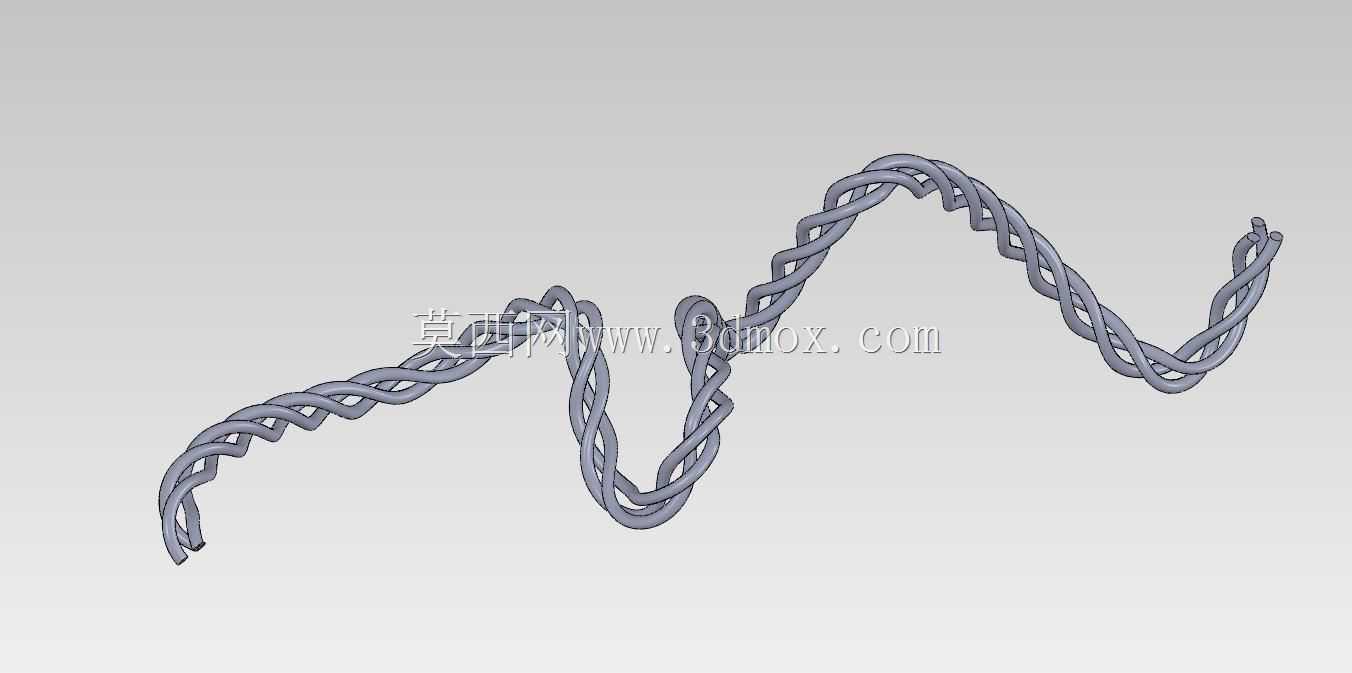

多股扭绞式折线键合线缆结构

这类扭绞形态的键合导线结构，常见于精密电子装联、电力传输布线、柔性电气连接场景中，区别于单股直导线的布设方式，多股扭绞的折线形态首先解决的是布线空间内的应力释放问题——在设备运行产生振动、结构件存在相对位移的装联位置，直导线容易在固定端产生应力集中，反复弯折后出现线芯断裂的失效问题，而扭绞形成的螺旋折线结构可以在轴向、径向都预留一定的形变余量，当连接端点出现小幅相对位移时，形变可以均匀分散在整段扭绞线的各个节距位置，不会在局部产生超过线材屈服强度的弯折应力。从实际使用场景来看，这类结构既可以用于机箱内部跨PCB板的信号连接线，也可以用于小型机电产品内部活动部件的供电连接，比如小型往复运动机构的供电引线、便携式设备翻盖部位的信号传输线，甚至在部分特种传感器的布线中，也会采用这类扭绞键合结构来降低外部电磁干扰对信号传输的影响——多股线按固定节距扭绞后，每根线芯在空间中交替处于不同位置，外界电磁场在各线芯上产生的干扰电动势会相互抵消，相比平行布设的导线，抗干扰能力有明显提升。在设计这类结构时，首先要确定的是扭绞节距与线径的匹配关系，节距过小会导致线芯内部的预应力过大，装配时容易出现线体打卷、难以固定的问题，节距过大则会失去扭绞结构的应力释放与抗干扰优势，通常会根据布设路径的弯折半径来调整节距，当布设路径存在多处折线拐点时，会在拐点位置适当放大扭绞节距，避免拐点处线体堆叠导致外径超出安装空间的边界。外形尺寸方面，这类扭绞键合线的整体外径由单股线径、绞合股数、扭绞节距共同决定，相同线芯总截面积的情况下，扭绞结构的外径会比平行并线的结构大8%-15%，在设计布线槽、穿线孔的安装边界时，必须预留足够的余量，不能按照单股直导线的总截面积来核算穿孔尺寸，否则穿线时会因为扭绞线的螺旋凸起出现卡滞，甚至刮破线芯外层的绝缘层。另外，折线形态的布设路径不是随意弯曲的，每一处拐点的弯折半径都要大于线体外径的5倍以上，尤其是扭绞结构的拐点位置，如果弯折半径过小，会导致拐点内侧的线芯受压、外侧的线芯受拉，破坏原本均匀的扭绞节距，长期使用后局部线芯的疲劳寿命会大幅下降。在键合固定端的设计上，扭绞线的端部需要做打散搪锡处理，不能直接将扭绞状态的线芯压接在端子上，因为扭绞状态下的线芯之间存在间隙，压接后容易出现接触电阻不稳定的问题，搪锡时要控制搪锡的长度，通常搪锡段不超过端子压接长度的1.2倍，避免搪锡段过长导致线体端部变硬，失去扭绞结构的柔性优势，在固定端与柔性扭绞段的衔接位置，要增加一段应力缓释护套，避免衔接位置因为刚度突变产生应力集中。实际装配过程中，这类扭绞键合线的布设不能强行拉直，要保留扭绞结构自然的弯曲弧度，强行拉直会导致扭绞节距被拉长，内部线芯产生额外的拉应力，设备运行振动时更容易出现断芯故障。在不同的应用场景下，线芯的材质、绞合股数也会做对应调整，大电流供电场景下会采用多股粗线径的软铜芯绞合，信号传输场景下则会采用细线径多股的镀锡铜芯，部分高频信号场景还会在扭绞线外层增加屏蔽层，屏蔽层的接地端也要做同样的应力释放处理，避免屏蔽层因为反复弯折断裂失去屏蔽效果。很多设计人员在选型这类导线结构时，容易忽略扭绞方向对布线的影响，常规的右向扭绞线在顺时针弯折时的柔性更好，左向扭绞线则在逆时针弯折时的形变更均匀，如果布设路径的弯折方向固定，可以匹配对应扭绞方向的线材，进一步提升结构的疲劳寿命。另外，折线布设的路径上，固定点的间距也有讲究，不能过密也不能过疏，固定点过密会限制扭绞线的形变能力，失去应力释放的作用，固定点过疏则会导致线体在振动时出现摆动，与周边结构件产生摩擦磨损，通常固定点的间距设置为扭绞节距的3-5倍，既可以约束线体的布设位置，又不会限制线体的正常形变。
