交叉编织结构金属网管三维设计

　　这类交叉编织结构的网管，在工业现场的应用场景覆盖极广，从液压管路的外层防护、线缆束的耐磨包覆，到通风管路的柔性伸缩段、设备走线的电磁屏蔽层，都能见到这类结构的身影。不同于光滑壁面的硬管，编织网管的核心特性在于其径向可扩张、轴向可弯曲的形变能力，单根网管在自然状态下的直径为固定值，受力扩张后直径可提升至原尺寸的1.5到2倍，能够轻松套过直径更大的管路接头，套入后依靠编织丝自身的回弹张力牢牢贴合在被包覆件表面，不需要额外的卡箍固定就能实现防滑定位。

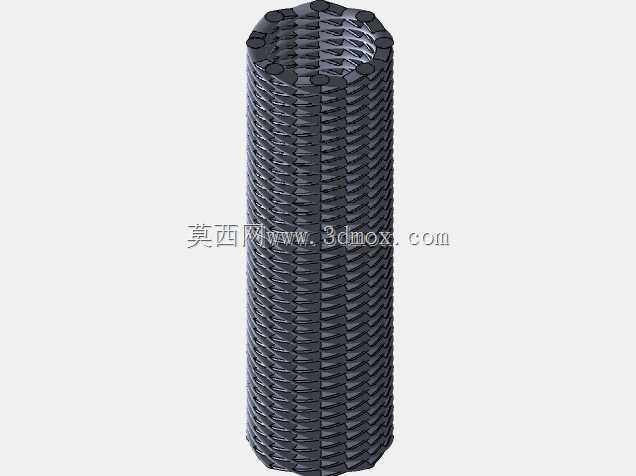

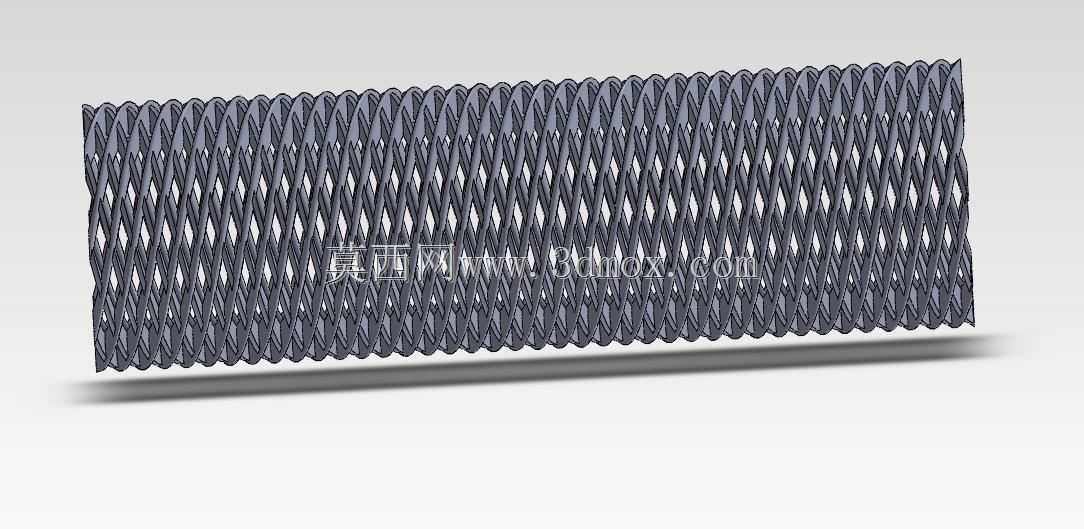

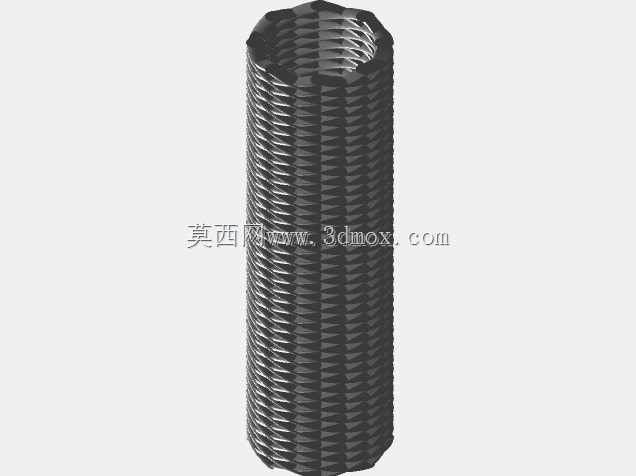

　　从设计思路来看，这类网管的编织单元采用正反螺旋交叉的排布逻辑，每一根金属丝沿着固定的螺旋角与相邻丝束交错叠压，螺旋角的取值直接决定了网管的柔性和扩张比，螺旋角越大，轴向伸缩的行程越长，径向扩张的范围也越大，但对应的轴向抗拉强度会有所降低；螺旋角越小，网管的整体刚性越强，抗侧向挤压的能力更好，但弯曲半径会相应增大。建模过程中需要先确定单根编织丝的截面形状，常规防护用网管多采用圆形截面的不锈钢丝或者镀锌钢丝，部分需要密封的场景会采用扁形截面的丝束，叠压后缝隙更小。确定丝径之后，先绘制单根螺旋线的路径，按照交叉排布的规律生成正反两个旋向的螺旋线组，再通过扫描特征生成单根丝的实体，最后通过圆周阵列完成整圈的丝束排布，需要注意相邻丝束之间的叠压关系，避免出现实体干涉，同时要保证每一个交叉点的接触位置贴合自然，还原实际编织结构的受力状态。

　　在安装边界方面，这类网管的长度选型需要匹配被包覆件的弯曲工况，当被包覆管路存在动态摆动的场景时，网管的自然长度需要比管路的直线段长10%到15%，预留出足够的伸缩余量，避免管路摆动时网管被轴向拉伸导致编织结构松散。网管的两端通常需要搭配金属套环压接固定，压接位置的直径要比网管自然状态下的直径小1到2毫米，保证压接后丝束不会松散滑脱。对于需要穿过设备钣金孔的安装场景，网管的最大扩张直径要小于钣金孔的直径，避免安装时丝束被孔边刮蹭变形。

　　从实际使用的功能特性来看，金属编织网管相比塑料材质的编织网管，耐温范围更广，能够在-40℃到300℃的环境下长期使用，不会出现老化脆裂的问题，同时金属材质的抗冲击、抗啮咬能力更强，在户外设备、工程机械的场景下，能够有效阻挡碎石飞溅、鼠类啃咬对内部管路线缆造成的损伤。部分采用铜丝编织的网管还具备电磁屏蔽功能，套在信号线缆外侧时，能够屏蔽外界的电磁干扰，保证信号传输的稳定性，这类屏蔽网管在工控设备、通讯基站的走线场景中应用十分普遍。

　　建模过程中还需要注意网管端部的处理，实际生产中网管的两端会经过熔头或者压边处理，避免丝束散开，建模时可以在端部做收束的结构特征，还原真实产品的端部形态，避免出现丝束末端自由散开的不符合实际生产工艺的结构。另外，编织结构的网孔尺寸也是设计中的关键参数，网孔过小会导致网管的柔性下降，重量增加，网孔过大则会降低防护效果，无法阻挡细小的碎屑进入内部，需要根据具体的防护对象选择合适的丝径和编织密度，比如用于高压胶管外层防护的网管，丝径通常在0.3到0.5毫米之间，网孔的自然边长在1到2毫米，既能够保证足够的耐磨防护能力，又不会过度增加胶管的整体外径，影响管路的装配空间。
