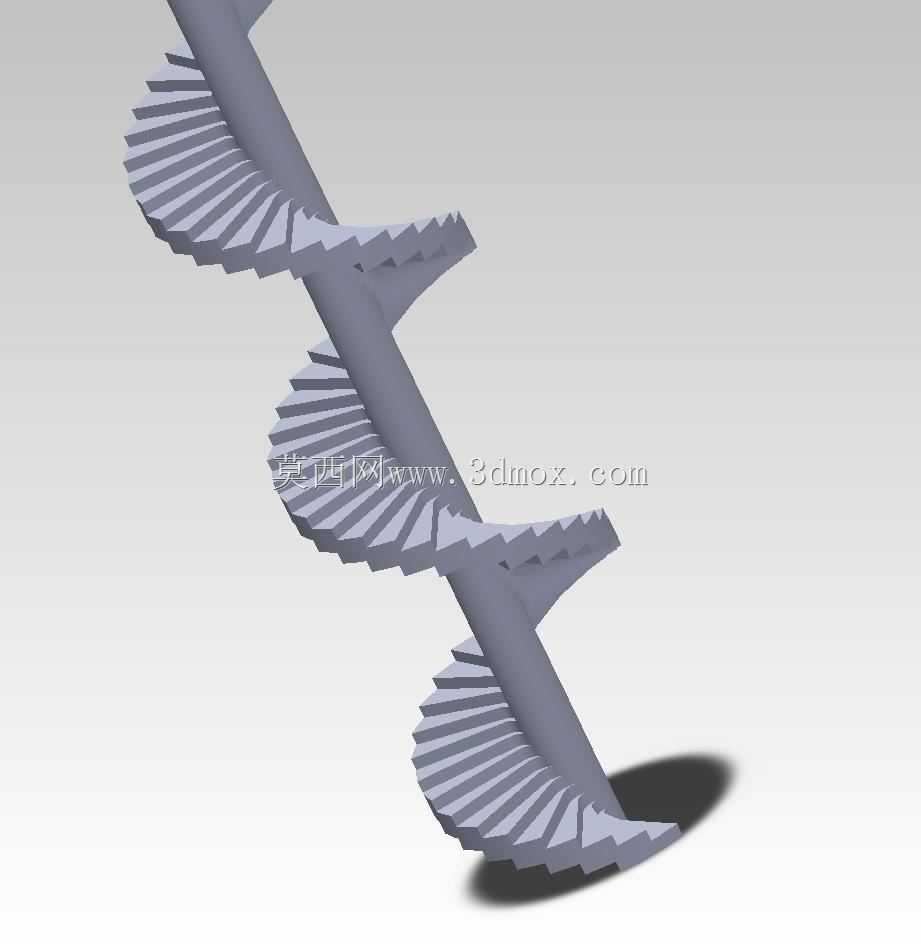

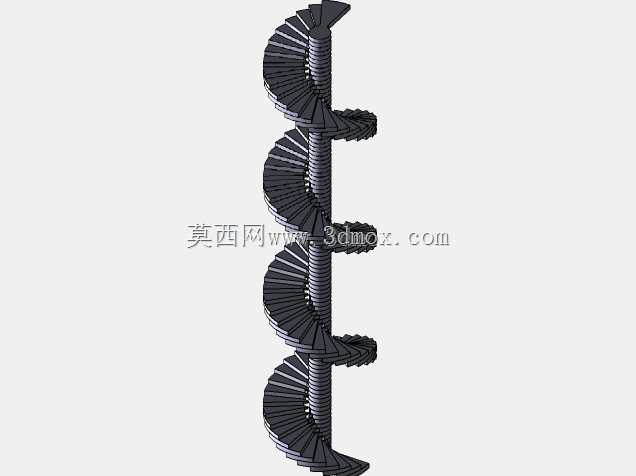

中柱式螺旋梯结构三维设计模型

　　日常接触到的空间受限建筑场景里，这类中柱承托的螺旋梯是解决竖向通行的典型构件，不像常规双跑楼梯需要预留整块矩形的梯井空间，它以中心立柱为核心承力结构，所有踏步绕柱身螺旋排布，能在极小的水平投影范围内完成多层空间的通行连接，常见于loft夹层、小型商业空间、设备检修平台、别墅边角区域的竖向交通布置，甚至部分工业塔架内部的检修通道也会采用同结构逻辑的梯具设计。

　　从结构受力逻辑来看，整个梯体的荷载全部通过中心立柱向下传递到基础预埋点位，每一块踏步的内端直接和柱身做刚性连接，不需要额外设置侧边斜梁承托，这也是它能压缩占地空间的核心设计逻辑。建模时首先要确定中心立柱的直径参数，这个尺寸直接决定了整个梯体的最小内回转半径，常规民用场景下柱径多在100mm到200mm区间，若用于工业重载检修场景，柱径需要根据通行荷载放大到300mm以上，保证柱身的抗扭、抗弯性能满足要求。踏步的尺寸设计要兼顾通行舒适度和空间利用率，踏步内端宽度较窄，外端宽度随螺旋半径放大，建模时需要保证踏步外端的通行宽度不小于220mm，避免落脚空间不足，踏步的竖向间距也就是步高，需要控制在150mm到180mm之间，和常规民用楼梯的步高参数保持一致，减少上下通行的抬脚落差不适感。

　　实际建模过程中，首先要确定整体的螺旋升角，也就是梯段绕柱身旋转一周对应的竖向提升高度，这个参数直接决定了梯体的陡峭程度，若升角过大，梯段过陡，上下通行的安全风险会明显提升，若升角过小，相同层高下梯体旋转的圈数会增加，水平投影的占地范围也会同步变大，失去螺旋梯的空间优势。每一块踏步的外形都做了等距排布，踏步板采用平板式结构，边缘做了微小的倒角处理，避免尖锐边角的磕碰风险，部分场景下可以在踏步外端加装扶手立柱，沿螺旋轨迹排布连续扶手，提升通行时的握持防护能力。

　　安装边界方面，这类螺旋梯的底部需要和地面的预埋结构做刚性固定，顶部需要和上层楼板的预留洞口边缘做拉结固定，避免梯体整体出现扭转晃动，中心立柱的上下两端都需要设置可靠的连接节点，柱底一般采用法兰盘配合膨胀螺栓和地面结构固定，柱顶可以采用铰接或者刚性连接的方式和上层结构拉结。水平投影上，整个梯体的外轮廓是标准圆形，直径尺寸根据通行需求确定，单人通行的场景下外轮廓直径控制在1200mm到1500mm即可满足使用，若需要满足双人侧身通行的需求，外轮廓直径需要放大到1800mm以上。

　　从结构细节来看，踏步和中心柱的连接位置做了贴合柱身的弧形切口，保证两者的接触面完全贴合，焊接或者螺栓连接时能获得足够的连接强度，每一块踏步的旋转角度保持一致，沿柱身螺旋线等角度分布，保证所有步高参数统一，不会出现局部步高突变的问题，避免通行时绊倒。梯体的整体螺旋轨迹采用等距螺旋线生成，保证整个梯段的坡度全程一致，不会出现局部过陡或者过缓的情况，踏步板的厚度根据荷载需求确定，民用场景下采用4mm到6mm的钢板即可满足承重要求，工业重载场景则需要加厚到8mm以上，或者在踏步板下方加设加强筋结构，避免长期承重后踏步板出现下挠变形。

　　这类结构的三维建模过程中，最容易出现的问题是螺旋线参数和踏步排布的匹配误差，若螺旋线的导程计算偏差，会导致最后一块踏步和上层楼板的衔接位置出现高差，无法平顺对接，建模时需要先根据总层高和预设步高计算出总踏步数量，再反推螺旋线的导程参数，保证每一级踏步的步高完全均匀。另外踏步的角度排布需要和螺旋线的升角完全匹配，保证踏步板始终保持水平状态，不会出现倾斜打滑的问题。
