快装式管道连接卡箍三维设计模型

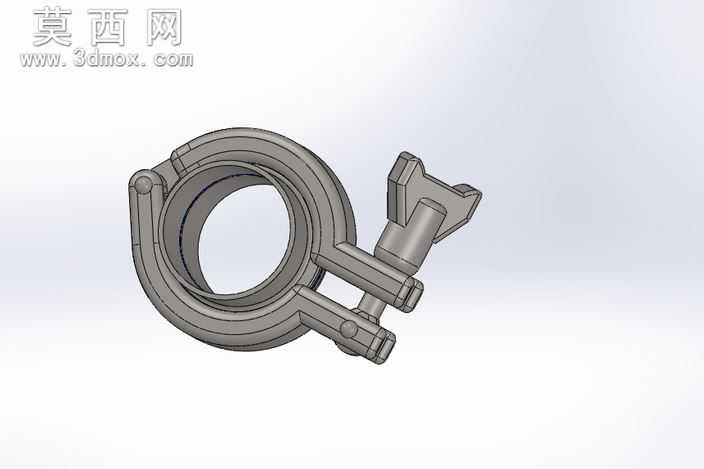

本卡箍模型采用三维参数化建模方式完成，整体围绕快装式管道密封连接的功能需求展开设计，建模过程中严格遵循机械紧固件的尺寸配合规范，对卡箍主体环体、铰接转轴、锁紧压臂、扳扣锁合结构等核心部件进行了独立建模后完成装配约束，完整还原了实物的运动逻辑与装配关系。模型渲染阶段采用哑光金属材质模拟304不锈钢卡箍的真实质感，对铰接处的转轴间隙、锁紧臂的倒角过渡、密封配合面的精度特征都做了细节还原，没有出现结构穿模、配合错位的问题，各部件的尺寸比例完全符合卫生级管道卡箍的行业通用标准。从结构设计来看，该卡箍为单侧铰接、单侧扳扣锁紧的快开结构，配套包含两套密封圈与配套夹套结构，环体内侧设计有与管道套圈匹配的限位凹槽，锁紧时扳扣的杠杆力可带动环体均匀收紧，将三元乙丙密封胶圈压紧在管道对接端面，实现管路的无泄漏密封连接，铰接端的转轴采用间隙配合设计，可实现卡箍的快速开合，无需完全拆卸即可完成管路的拆装维护，大幅提升管路安装与检修的效率。设计过程中重点考量了卡箍的受力均匀性，环体截面采用等强度圆弧过渡设计，避免锁紧时出现应力集中导致的结构变形，扳扣位置增设了防滑按压结构，方便操作人员徒手完成锁紧与松脱操作，密封槽的深度与宽度经过参数化校核，可适配对应规格的卫生级管道，保证密封压缩量处于合理区间，既避免密封过压导致的胶圈老化加速，也防止压缩量不足出现的管路泄漏问题。整个模型的装配层级清晰，各零件可单独导出用于工程图的生成，也可直接导入装配场景完成管路系统的整体布局设计，能够为卫生级流体管路、食品加工管路、制药设备管路的连接结构设计提供可靠的参考依据。
