急停按钮EMO开关三维结构设计

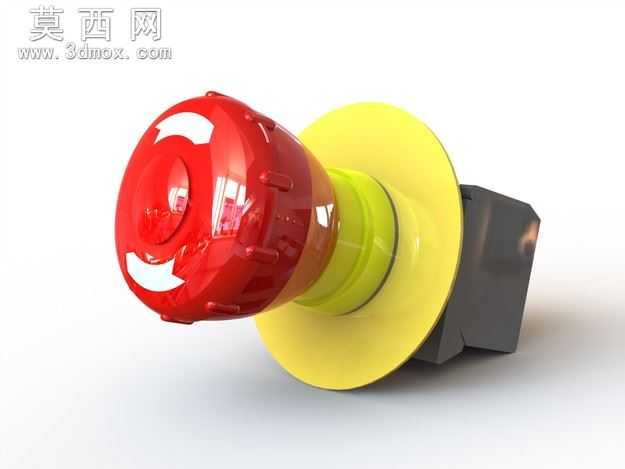

本模型为工业设备常用的EMO急停开关三维结构，采用SolidWorks进行全参数化建模，完整还原了急停开关的各组成部件结构与装配关系。建模过程中首先梳理急停开关的功能逻辑：作为设备紧急停止的安全控制元件，需具备按压触发、旋转复位的核心操作特性，因此建模时优先完成核心操作件的结构搭建，从红色蘑菇头操作帽开始，依据人体工学设计的圆弧曲面造型，通过曲面放样、圆角过渡完成操作帽的外观建模，表面设置的旋转复位标识采用包覆特征实现，还原真实产品的标识细节。操作帽内部的卡扣连接结构、与传动件的配合槽位均按照实物装配尺寸绘制，保证各部件的装配干涉检查合格。中间的黄色防护圈采用凸台拉伸与圆周阵列完成安装孔位设计，金属安装法兰部分通过旋转凸台生成主体，表面做哑光金属质感的材质设置，还原金属安装座的磨砂质感。后部的黑色基座为开关的电气安装主体，建模时还原了基座上的卡扣结构、接线端子安装位以及导轨安装槽，所有加强筋、定位凸台的细节均按照工业开关的通用设计规范绘制，保证结构的合理性。材质渲染阶段，红色操作帽设置为哑光阻燃塑料材质，调整漫反射颜色与粗糙度参数还原工程塑料的质感，黄色防护圈为亮面工程塑料，金属法兰赋予磨砂金属材质，黑色基座设置为黑色阻燃PA材质，各部件材质区分清晰，渲染效果贴近真实工业元件。装配体采用自下而上的建模思路，各零件间添加正确的配合关系：操作帽与传动杆的滑动配合、复位弹簧的压缩配合、安装法兰与基座的固定配合，完整还原开关按压时的行程结构与旋转复位的卡扣结构，可用于设备操作面板的装配模拟、电气布局的干涉检查，也可作为工业安全元件设计的参考模型，帮助设计者快速掌握急停类开关的结构设计要点与装配逻辑。
