复古手摇式咖啡研磨机结构设计方案

这款手动咖啡研磨设备的结构设计，核心围绕家用、户外便携两类使用场景做适配，区别于电动研磨设备的供电依赖，整体结构无需外接电源，仅通过手动摇臂输入扭矩即可完成咖啡豆研磨作业，适配露营、差旅、居家办公桌面等无稳定供电的使用场景，也能满足咖啡爱好者对研磨过程参与感的使用需求。

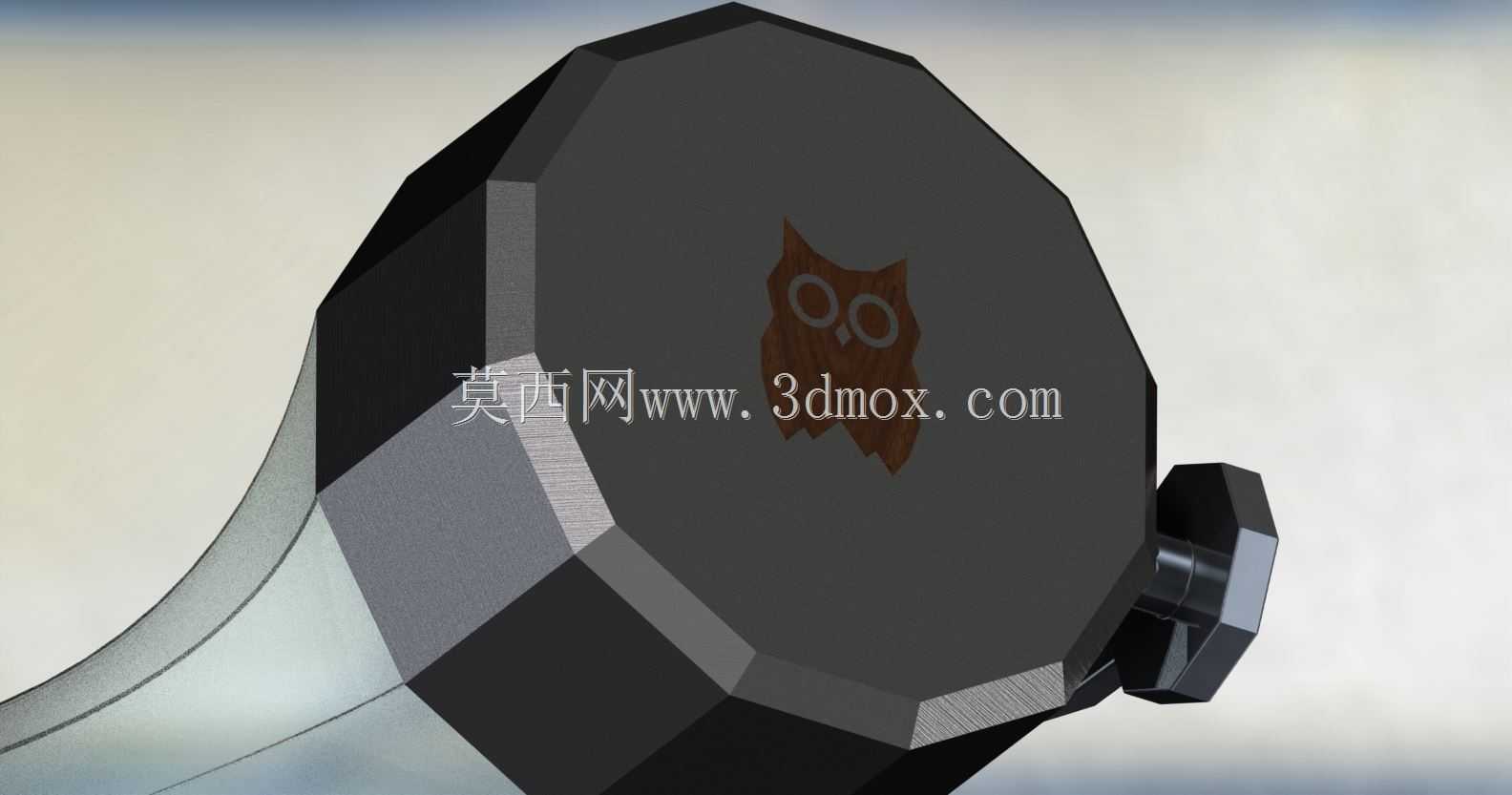

从功能实现逻辑来看，设备核心研磨腔体采用锥刀磨盘结构布局，相比平刀结构的研磨组件，锥刀结构在低转速手动输入的工况下，能有效降低研磨过程的发热幅度，避免咖啡豆芳香物质因高温挥发，同时研磨出的咖啡粉颗粒均匀度更优，能适配手冲、法压、摩卡壶等多种咖啡冲煮方式的粉径要求。磨盘间隙通过顶部的调节旋钮做无级微调，调节行程覆盖从细粉到粗粒的全区间需求，调节结构采用螺纹进给配合定位弹珠的结构，避免使用过程中因摇臂转动的震动导致间隙偏移，保障研磨颗粒度的一致性。

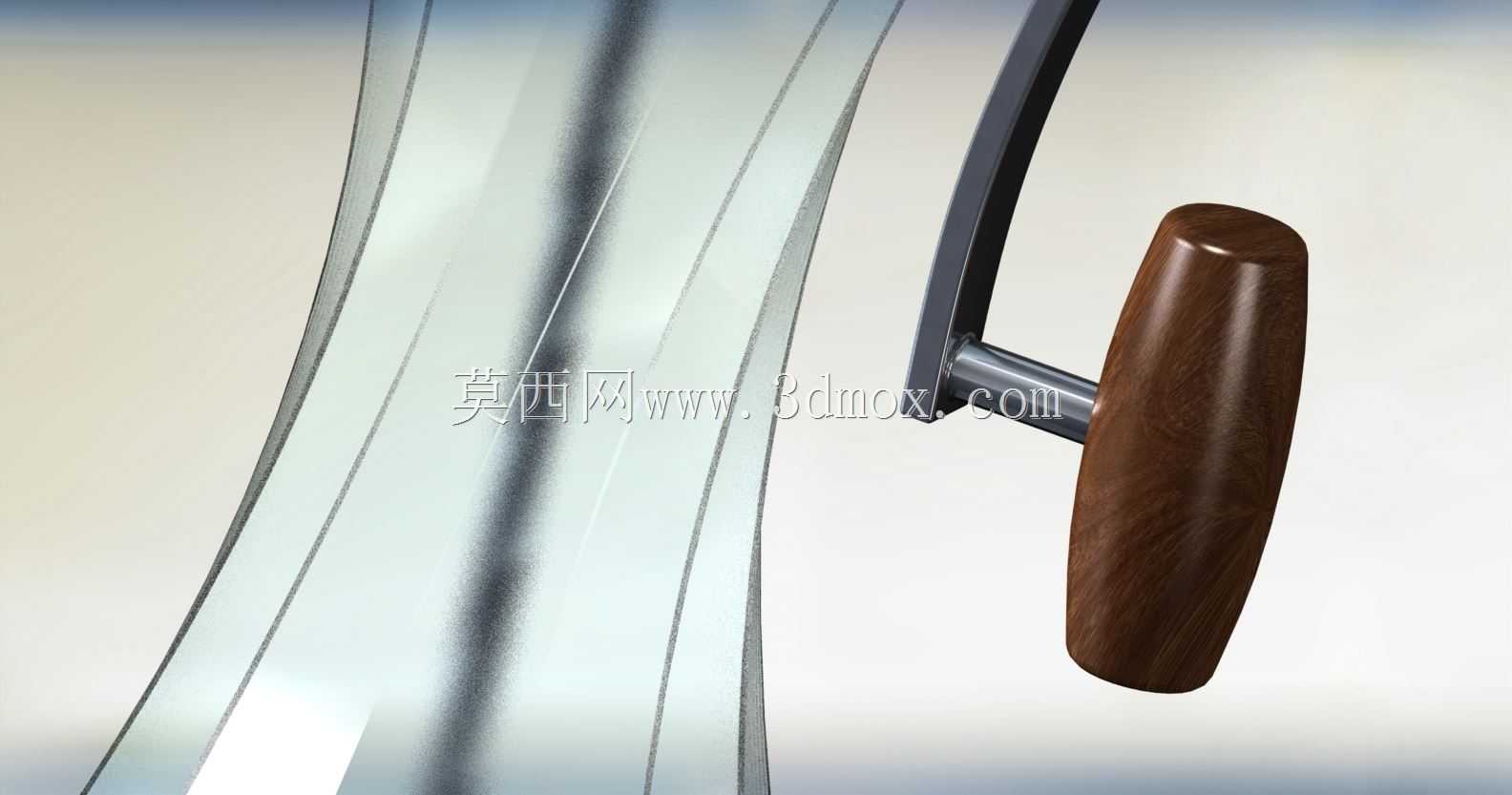

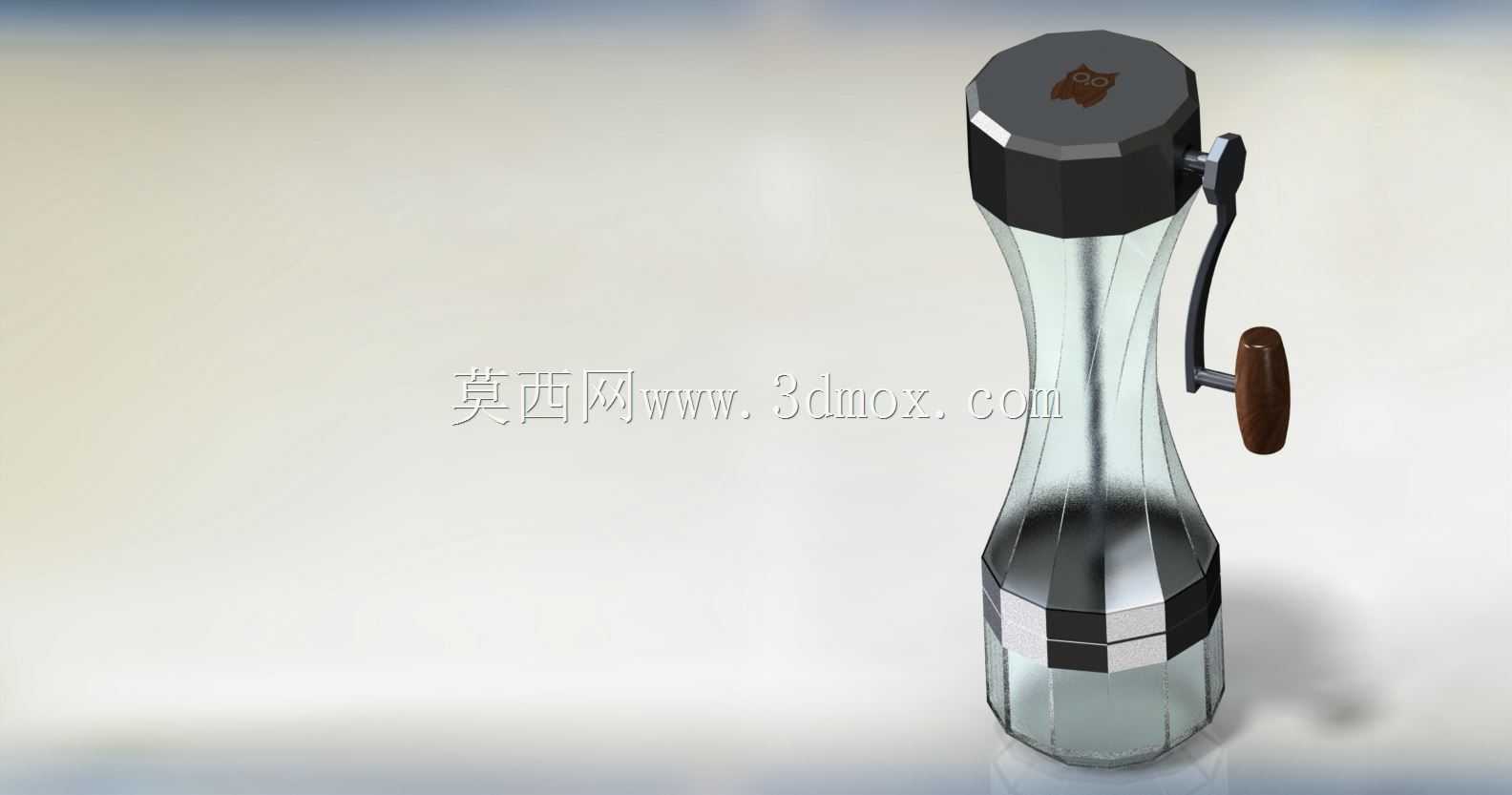

外形设计上，设备主体外壳采用曲面流线型布局，握持区域做了内凹弧面处理，匹配单手握持时的手掌贴合弧度，使用时单手握持设备主体即可稳定固定设备，无需额外借助台钳等固定工装。外露的摇臂组件采用胡桃木质感的握柄设计，握柄做了椭圆柱修型，边缘做R3圆角过渡，转动摇臂时手掌与握柄的接触压力分布均匀，长时间转动研磨也不会出现局部硌手的问题；摇臂与主体连接的转轴部位采用铜套衬套结构，转动阻尼均匀无卡顿，径向窜动量控制在0.1mm以内，避免摇臂转动时出现晃动感。

安装边界与尺寸适配方面，设备整体高度控制在190mm以内，主体最大直径65mm，整体收纳后可放入常规双肩包的侧袋，也能适配多数家用咖啡器具收纳架的层板间距。底部设置有硅胶防滑垫，放置在桌面使用时，防滑垫与桌面的静摩擦系数大于0.6，摇臂转动输入扭矩时设备不会出现滑移。粉仓与主体的连接采用旋扣式结构，旋转30度即可完成拆装，粉仓的容积设计为单次可容纳25g研磨后的咖啡粉，刚好满足双人份手冲咖啡的粉量需求，粉仓与主体的衔接部位设置有食品级硅胶密封圈，避免研磨过程中细粉从接缝处溢出。

结构细节上，设备的所有受力部件均做了强度校核，摇臂转轴采用45号钢材质，表面做镀镍防锈处理，可承受最大15N·m的输入扭矩，满足研磨深度烘焙硬豆时的扭矩需求；磨盘采用陶瓷材质，硬度高且无金属异味，长期使用也不会出现锈渍污染咖啡粉的问题。设备的外壳拼接缝隙控制在0.2mm以内，所有外露边缘均做倒角处理，无锐边毛刺，日常清洁时可直接用毛刷清理研磨腔体，可拆卸组件均支持清水冲洗，晾干后即可重新组装使用，维护操作门槛极低。

从设计落地的角度考量，这款研磨机的零部件拆分后，外壳可采用注塑工艺批量生产，金属转轴、陶瓷磨盘均可采用通用加工工艺实现，整体装配工序简单，无复杂的配合公差要求，量产时的装配良率可控制在较高水平。同时整体结构无易损易耗件，除陶瓷磨盘在极端跌落工况下可能破损外，其余结构件的使用寿命均可达到万次以上研磨作业，完全满足家用场景的长期使用需求。
