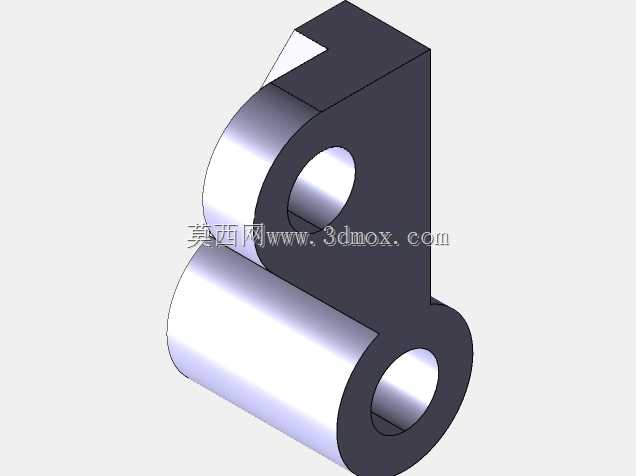

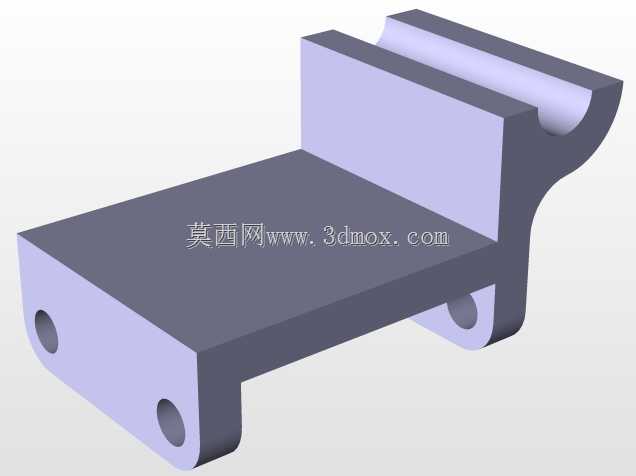

双孔铰接式连接支架结构设计

这类双孔铰接支架在轻工输送线、小型工装夹具、非标自动化设备的连杆传动单元里应用十分广泛，日常做设备改型时经常会碰到类似的铰接支座需求，很多新手建模时容易忽略安装边界的干涉问题，最后打样装配才发现孔位对不上、相邻构件转动时蹭到支架本体。从结构本身来看，两个同轴度要求较高的铰接孔分别布置在上下两个圆柱筒段内，孔壁需要做一定的厚度预留，用来承受铰接销轴传递的径向载荷，避免长期交变载荷下出现筒壁开裂的情况；中间的连接立板做了切角处理，不是简单的直角连接，一方面是减少应力集中的风险，另一方面是给相邻的转动连杆留出摆动空间，防止连杆在摆角范围内和立板发生运动干涉。做这类零件设计的时候，首先要确认的是上下两个铰接孔的中心距，这个尺寸直接决定了配套连杆机构的传动比和摆角范围，中心距公差一般要控制在±0.05mm以内，否则装配后会出现连杆卡滞、转动不畅的问题；其次是两个铰接孔的内径尺寸，要和选用的铰接销轴做间隙配合，一般选H8/f7的配合公差就足够满足普通工况的转动需求，如果是有粉尘、潮湿的工况，还要适当放大间隙，预留出锈蚀、积尘的空间，避免销轴锈死在孔内。安装边界方面，支架的立板背面是安装基准面，设计时要保证这个平面的平面度不低于0.1mm，否则安装固定后支架会出现歪斜，导致上下孔的轴线和安装面不平行，最终让整个连杆机构出现偏磨，缩短销轴和衬套的使用寿命；上下两个筒段的外圆直径不能做的过大，要核算相邻连杆的转动包络，确保连杆在最大摆角位置时，筒段外壁和连杆侧面至少留有1mm以上的安全间隙，避免加工误差累积后出现运动剐蹭。从功能特性来说，这个支架的作用是作为连杆机构的固定铰接支座，一端通过销轴连接动力输入连杆，另一端连接执行端连杆，将两个连杆的转动约束在固定的轴线位置，保证整个传动机构的运动轨迹符合设计预期；立板上的切角除了避空作用，还能减少零件的整体重量，在满足结构强度的前提下降低材料消耗，适合批量加工生产。建模的时候要注意两个筒段和中间立板的连接处要做圆角过渡，圆角半径不能小于2mm，避免铣加工时出现应力集中的缺口，同时也能减少热处理环节的开裂风险；如果是采用钣金焊接工艺制作这个零件，还要在焊接位置预留焊接收缩余量，防止焊接变形导致上下孔的同轴度超差，焊后需要做去应力退火再进行孔的精加工，保证孔的圆柱度和同轴度符合装配要求。实际选型应用时，要根据连杆传递的最大扭矩来核算筒段的壁厚和立板的厚度，比如传递扭矩在10N·m以内的轻载工况，壁厚选3mm就足够，重载工况下要适当增加壁厚，同时在立板和筒段的连接处增加加强筋，提升整体结构的刚性，避免受载后支架出现变形，导致传动精度下降。很多新人做这类铰接件设计时，只关注孔的尺寸，忽略了销轴的轴向固定空间，实际上两个筒段的外侧要预留出卡簧或者销轴挡圈的安装位置，筒段长度要比销轴的配合段长度短0.5-1mm，保证挡圈能顺利卡入销轴的卡槽，防止销轴工作时从孔内窜出，引发设备故障。另外，铰接孔内如果是长期转动的工况，还要考虑加装铜衬套或者自润滑衬套，这时候孔的内径尺寸要按照衬套的外径来设计，采用过盈配合将衬套压入筒段内，衬套的内径再和销轴做间隙配合，这样后期维护时只需要更换衬套，不用整体更换支架，能降低设备的维护成本。
