机械传动用方形截面压缩弹簧结构设计

在各类机械结构的弹性缓冲、力值传递场景中，常规圆形截面弹簧的应力分布特性往往存在一定局限，方形截面弹簧凭借其独特的截面结构，在特定安装空间与载荷需求下具备不可替代的应用优势。这类弹簧常被应用在重载冲压设备的模架缓冲结构、工程机械的限位阻尼单元、精密检测设备的恒力施压机构中，相比同外径的圆截面弹簧，方形截面的材料利用效率更高，在相同压缩行程下能够提供更大的支撑力，同时在径向空间受限的安装腔体内，方形截面与安装孔壁的接触面积更大，工作过程中不易出现偏摆歪斜的问题，能有效降低弹簧侧向失稳的概率。

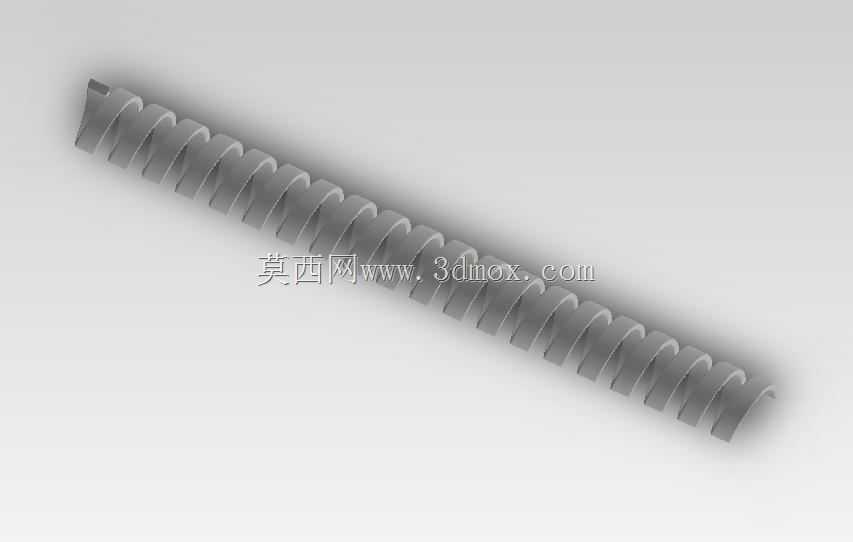

从实际设计逻辑来看，方形截面弹簧的螺旋升角需要匹配截面边长与弹簧中径的比例关系，建模过程中需要重点考量截面扭转过程中的过渡连续性，避免螺旋扫描过程中出现截面自交的问题。实际选型时，首先要确认安装腔体的内径边界，弹簧外径需要与安装孔保留0.5-1mm的配合间隙，防止工作过程中弹簧外径膨胀与孔壁发生摩擦卡滞；弹簧的自由长度需要结合预压量与工作行程来确定，通常预压量设置为自由长度的10%-15%，保证初始状态下弹簧就能够提供稳定的预紧力，避免设备启动瞬间出现冲击异响。端部结构通常采用并圈磨平的处理方式，两端支撑圈的磨平角度不小于270度，保证弹簧端面与安装基座的贴合度，减少压缩过程中的侧向分力。

在载荷特性层面，方形截面弹簧的刚度曲线线性度更好，在有效压缩行程内，力值增长的线性区间比同规格圆截面弹簧长约15%，这一特性使其非常适合用于需要精准控制力值输出的场合，比如自动化装配线的压装工位、阀门的启闭复位结构中，能够保证整个工作行程内的力值波动控制在更小范围内。设计过程中需要注意，方形截面的棱角位置需要做小圆角过渡处理，避免热处理过程中出现应力集中导致的开裂问题，同时圆角处理也能减少弹簧工作过程中相邻圈之间的接触磨损，提升整体使用寿命。

安装边界方面，弹簧两端的支撑基座需要保证足够的平面度，平面度公差建议控制在0.1mm以内，如果支撑面存在倾斜，会导致弹簧各圈的受力分布不均，局部应力超过材料屈服极限后会出现永久变形，直接导致弹簧失效。在高温工作场景下选用这类弹簧时，需要根据工作温度对材料的弹性模量进行修正，重新计算弹簧的实际刚度，避免常温下计算的刚度值与高温实际值偏差过大，导致设备工作参数不符合设计要求。建模时的螺旋轨迹需要严格匹配节距参数，有效圈数的设置要结合刚度计算公式反复校核，保证弹簧在最大压缩量时，圈与圈之间仍然保留有足够的间隙，避免并圈冲击带来的噪音与结构损伤。

这类弹簧在模具行业的应用尤为广泛，在连续模的卸料结构中，方形截面弹簧能够在有限的模板安装空间内提供足够的卸料力，保证冲压过程中板料能够被稳定压紧，减少冲压件的翘曲变形问题；在重型设备的减振结构中，多组方形截面弹簧组合使用，能够承受更大的冲击载荷，同时相比组合使用多根小圆弹簧，方形截面弹簧的安装布局更简洁，后续维护更换的工作量也更小。设计建模时还要考虑弹簧的并紧高度，保证最大工作行程下弹簧不会被压并，通常压并高度要比最小工作长度小2-3mm，预留足够的安全余量，避免过载情况下弹簧被压溃失效。
