半英寸规格木工配对凿子结构设计

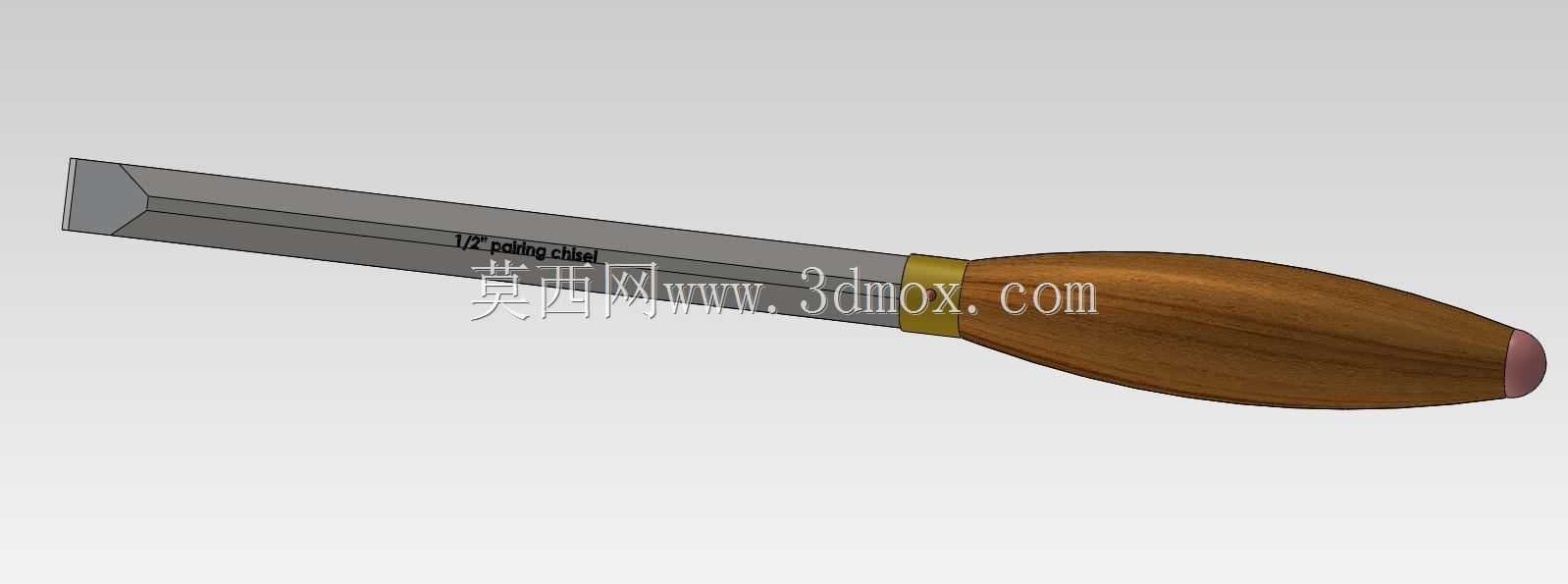

这款半英寸配对凿子是面向木工作业场景开发的手动切削工具，核心应用场景覆盖实木家具榫卯加工、木材开槽修边、硬木构件表面修整、木工装配时的余量剔除等作业环节，在传统木工工坊、定制家具生产车间、古建筑木构件修复现场都能适配使用，区别于普通单支凿具，配对设计的结构可同时满足粗凿去料与精修成型的连续作业需求，减少作业过程中频繁更换工具的停顿时间。从实际功能特性来看，凿身采用平直等截面的杆状结构，切削端为半英寸宽度的平口刃型，刃口做了对称磨制处理，可保证垂直下凿时刃口两侧受力均匀，不会出现单侧崩边或者凿削方向偏移的问题；凿身中段做了防滑滚花处理，当需要用木锤敲击凿尾端施加冲击力时，手部握持位置不会因为震动出现打滑移位，同时杆身的平直度控制在0.1mm/m以内，可保证长距离凿槽时槽壁的直线度符合装配要求。手柄部分采用符合人体工学的纺锤形曲面设计，握持时掌心与手柄曲面的贴合面积更大，长时间握持作业时能分散局部压力，减少手部疲劳感；手柄与凿身的连接位置设置了金属加固箍，可避免敲击过程中凿身与手柄衔接处出现木材开裂、凿身松动脱落的问题，加固箍与凿身采用过盈压装配合，压装深度达到25mm，可承受连续敲击产生的轴向冲击力，不会出现配合松旷的问题。设计过程中首先围绕木工凿削的实际受力情况做了结构校核，凿身选用的截面尺寸可承受单次120N的锤击冲击力而不产生弯曲变形，刃口的角度设置为25度，兼顾硬木切削时的刃口强度与软木加工时的锋利度，针对配对使用的需求，两支凿的刃口宽度公差控制在±0.05mm以内，可在加工配对榫卯结构时保证凹凸配合的间隙均匀，不需要后续额外的修配调整。外形尺寸方面，凿身总长度设置为120mm，手柄长度为100mm，整体总长度220mm，刃口宽度严格控制在12.7mm即半英寸规格，可适配标准半英寸宽度的榫槽加工需求，安装边界上，凿身插入手柄的部分做了方形止转结构，可避免作业过程中凿身相对于手柄产生周向转动，金属加固箍的外径比手柄最大直径小2mm，不会在握持时硌手，凿尾端做了圆弧倒角处理，锤击时受力面均匀，不会出现尾端卷边或者崩裂的问题。实际作业过程中，粗加工凿可快速剔除大余量木材，刃口厚度稍大，抗冲击性能更强，适合深度开槽、大面积去料的粗加工环节；精加工凿的刃口磨制更薄，切削刃的表面粗糙度更低，适合榫头、槽壁的最终修光，保证加工面的平整度满足涂胶装配的要求，两者配对使用时，可覆盖从粗开到精修的全流程凿削作业，不需要额外搭配其他宽度的凿具就能完成常规半英寸规格榫卯的全部加工工序。针对木材加工中常见的湿木、硬木、软木不同加工材质，这款凿子的刃口角度做了折中优化，既不会因为角度过小导致硬木加工时刃口崩缺，也不会因为角度过大导致软木加工时切削阻力过大，凿身表面做了防锈处理，在车间潮湿环境下存放也不会出现锈蚀，避免因为表面锈迹污染木材加工表面。手柄的木质选材做了密度优化，整体重量控制在180g左右，握持时的重心落在凿身与手柄衔接位置靠前10mm处，作业时手部不需要额外施加向下的压力就能依靠工具自身重量保证刃口贴紧加工面，降低长时间作业的劳动强度。
