手持弯柄式高压喷嘴结构设计

　　这类弯柄手持喷嘴的应用场景覆盖很广，从商用高压清洗设备的手持终端、园林喷淋的操作端，到小型工业除尘的手持喷吹部件都能见到同构型产品，核心作用是把后端管路输送的压力流体，按照设定的方向、覆盖范围喷出，同时给操作人员提供符合人机工程的握持点位，降低长时间操作的疲劳感。

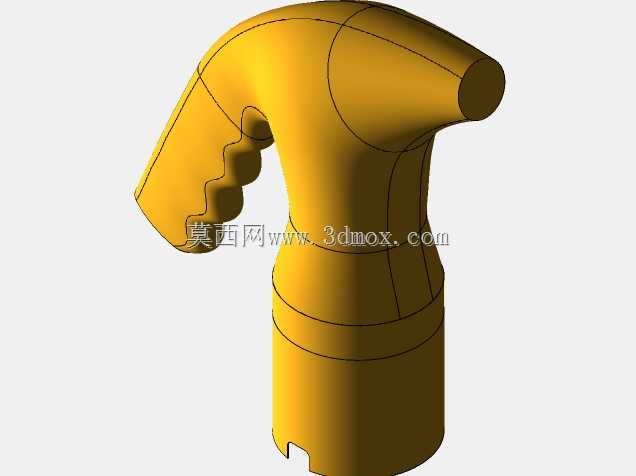

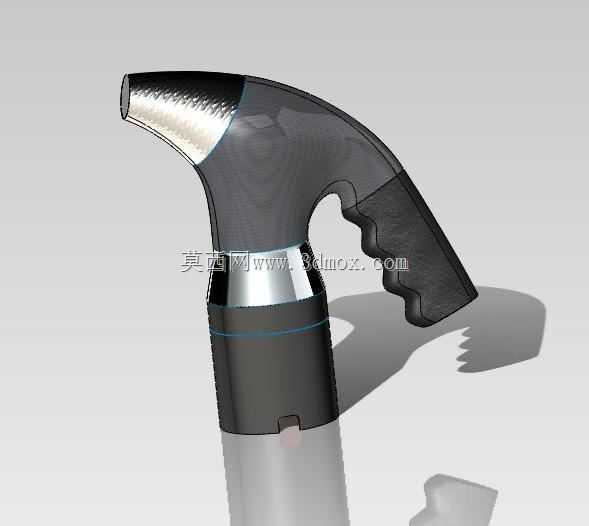

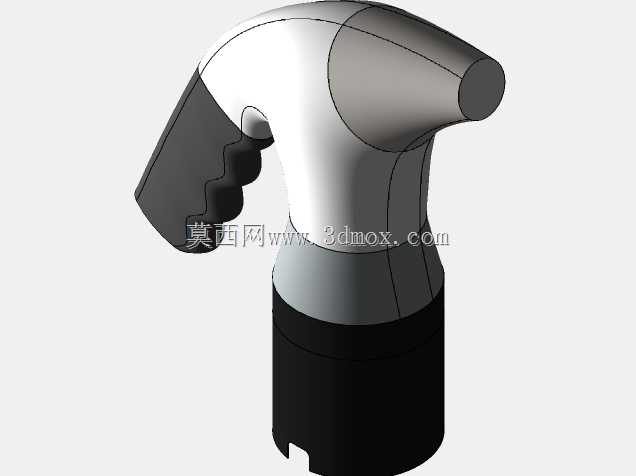

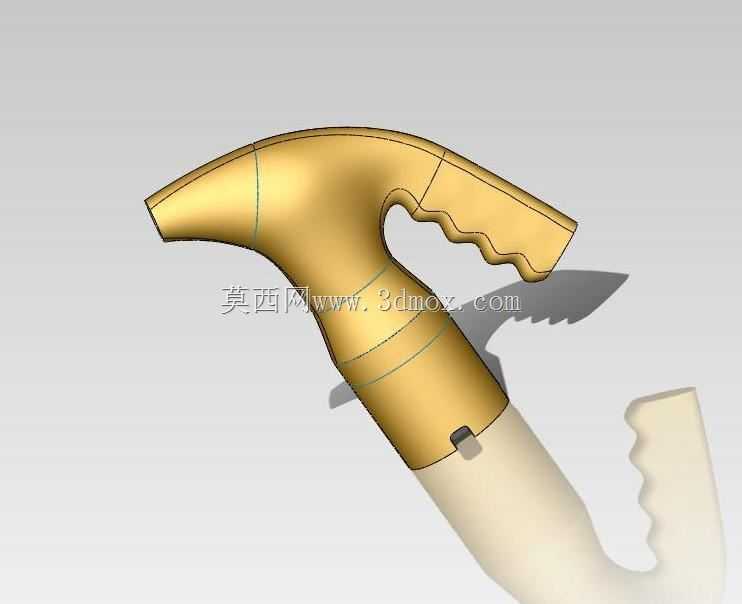

　　从结构设计思路来看，首先要处理的是流体通路的顺滑过渡，弯管段的曲率不能过小，否则会造成流体局部压损过大，尤其是输送带微小颗粒的清洗水流或者压缩空气时，过小的转角容易产生紊流，不仅会降低出口压力，长期使用还会在转角内壁形成冲蚀磨损，建模时特意把弯管内壁做了等曲率圆弧过渡，内壁面没有突兀的台阶或者棱角，保证流体从下方接口进入后能平顺转向到出口方向。握持区域的设计完全贴合人手自然握持的姿态，手柄部分做了内凹的指位槽，表面预留了防滑纹理的安装位，实际生产时可以包胶处理，即使操作人员戴着手套或者手上沾有水渍、油污，也能稳定握持不会打滑。扳机位置的布局刚好在食指自然弯曲的行程范围内，不需要刻意调整手型就能触碰到控制开关，操作时的施力方向和喷嘴整体的受力方向重合，不会因为按压扳机让喷嘴产生偏移，影响喷射的精准度。

　　安装边界方面，下方的连接段是标准的快插接口尺寸，适配市面上常见的高压软管接头，不需要额外做转接件就能直接装配，接口处做了密封槽位，装配O型圈后可以承受10MPa以内的工作压力不会渗漏。整体外形的外轮廓没有突出的尖锐棱角，所有外露的边角都做了R2以上的圆角处理，一方面是避免操作时磕碰划伤操作人员，另一方面也能减少流体喷射时反作用力带来的应力集中，尤其是弯管和手柄衔接的位置，是整个部件受力最大的区域，建模时特意做了加厚的过渡筋，把反作用力均匀分散到手柄和连接段的整体结构上，不会在衔接处产生应力断裂的风险。出口段做了略微收窄的锥面，既可以适配不同规格的喷嘴头更换，也能在不更换喷头的情况下让流体初步加速，形成更集中的射流。

　　实际使用中，这类喷嘴的重量控制也很关键，整体采用工程塑料加局部金属嵌件的结构，金属部分只布置在流体通路的内壁和接口位置，既保证了耐压耐磨的性能，又把整体重量控制在300g以内，操作人员单手持握操作半小时以上也不会有明显的负重感。手柄内部预留了控制阀门的安装空间，不需要把阀组布置在管路远端，操作时可以随时控制流体的通断和流量大小，减少了管路的压力损失，也提升了操作的响应速度。从结构可靠性来看，整个部件的拆分件控制在3件以内，分别是弯管主体、手柄包胶、接口嵌件，装配时不需要复杂的紧固件，通过卡扣和过盈配合就能完成组装，既降低了生产装配的成本，也减少了后期使用中连接件松动脱落的故障点。针对不同的使用场景，只需要更换出口段的喷头配件，就能实现柱状射流、扇形喷淋、雾化喷吹等不同的喷射效果，主体结构不需要做任何改动，具备很强的通用性，能适配不同行业的使用需求。
