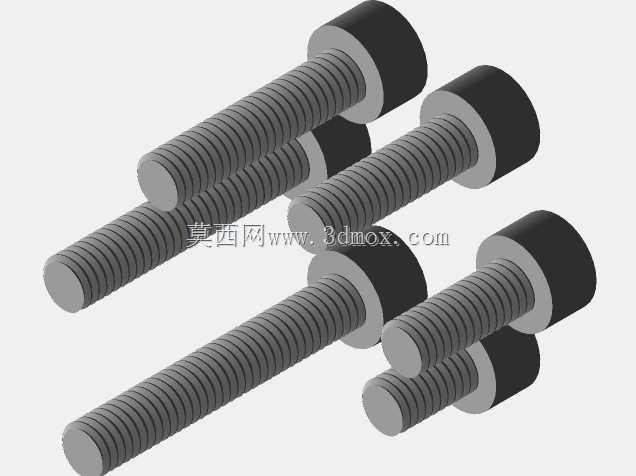

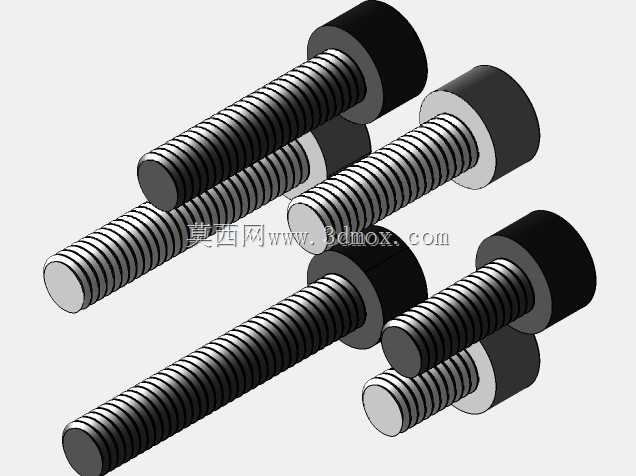

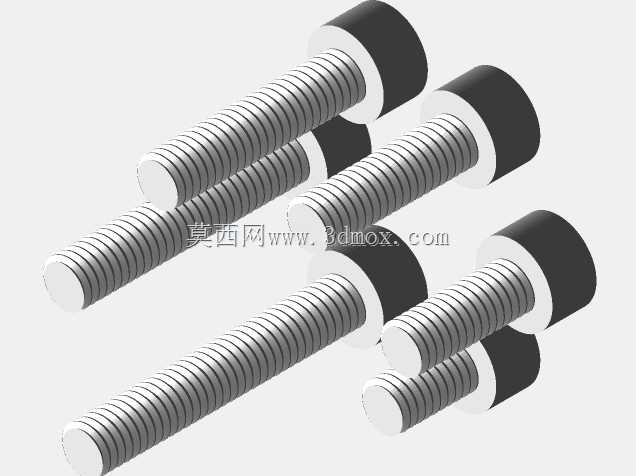

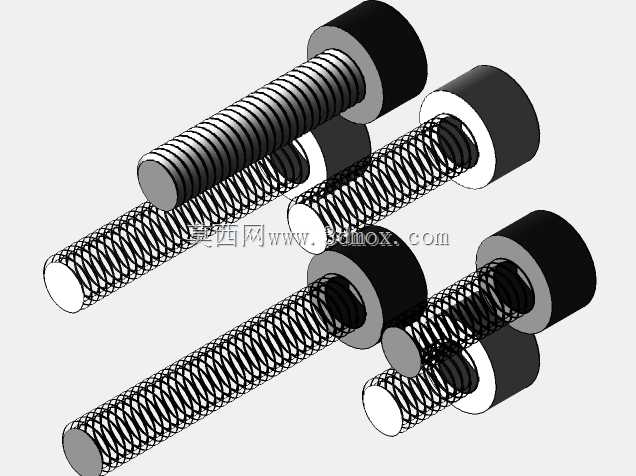

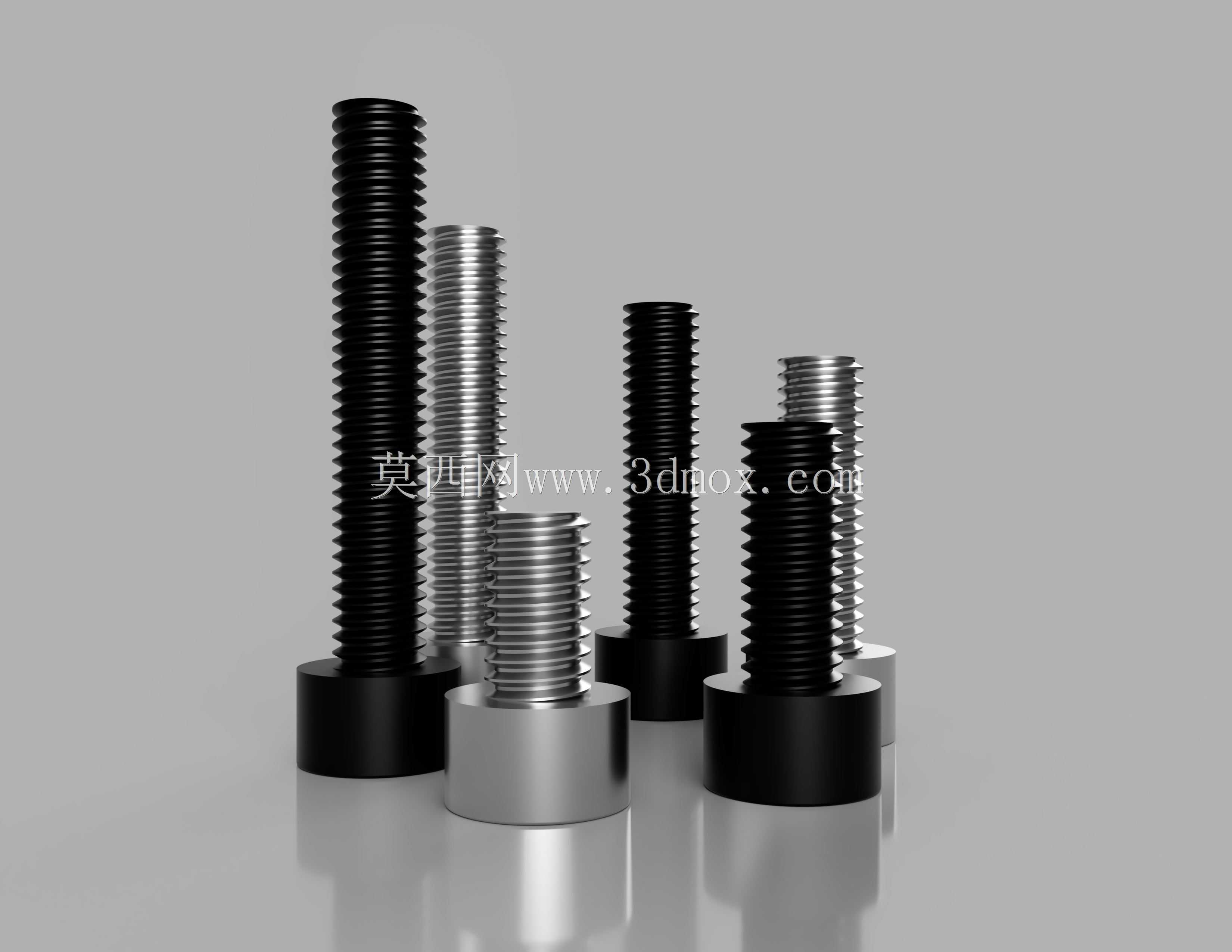

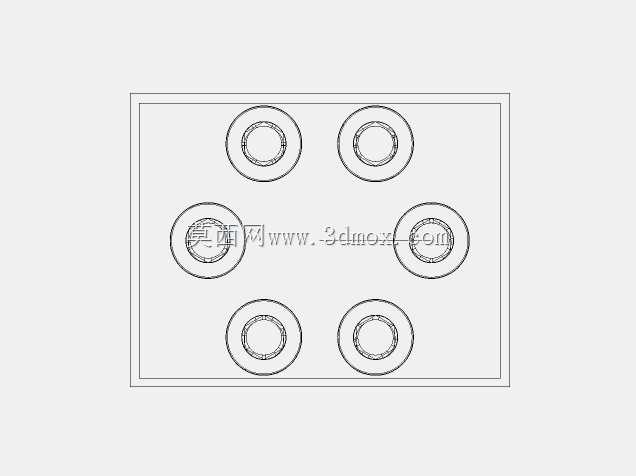

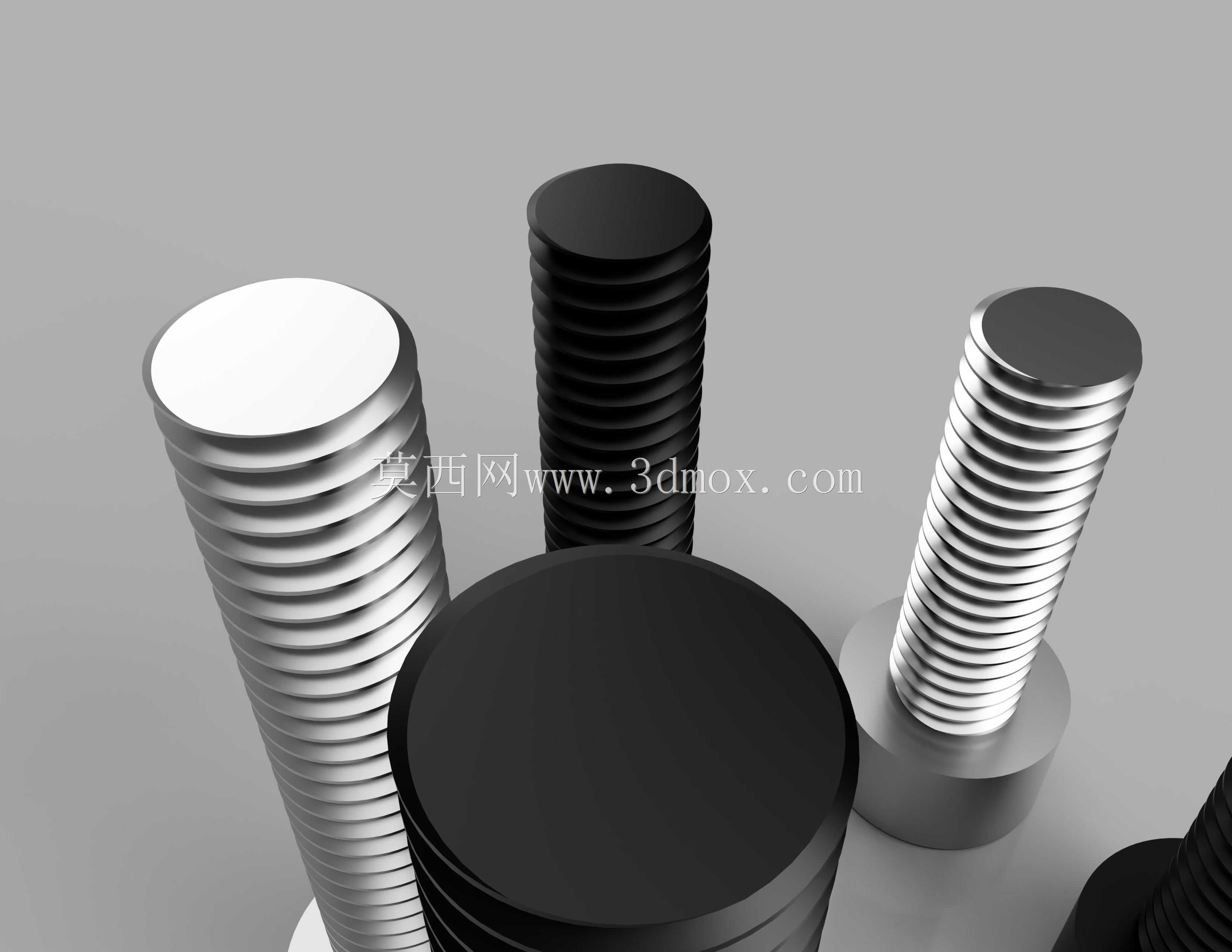

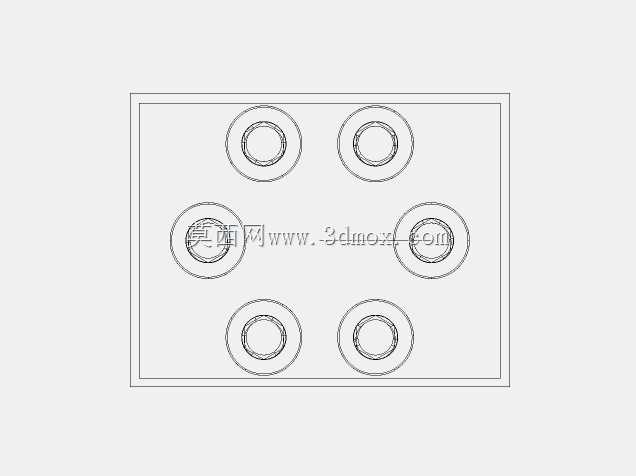

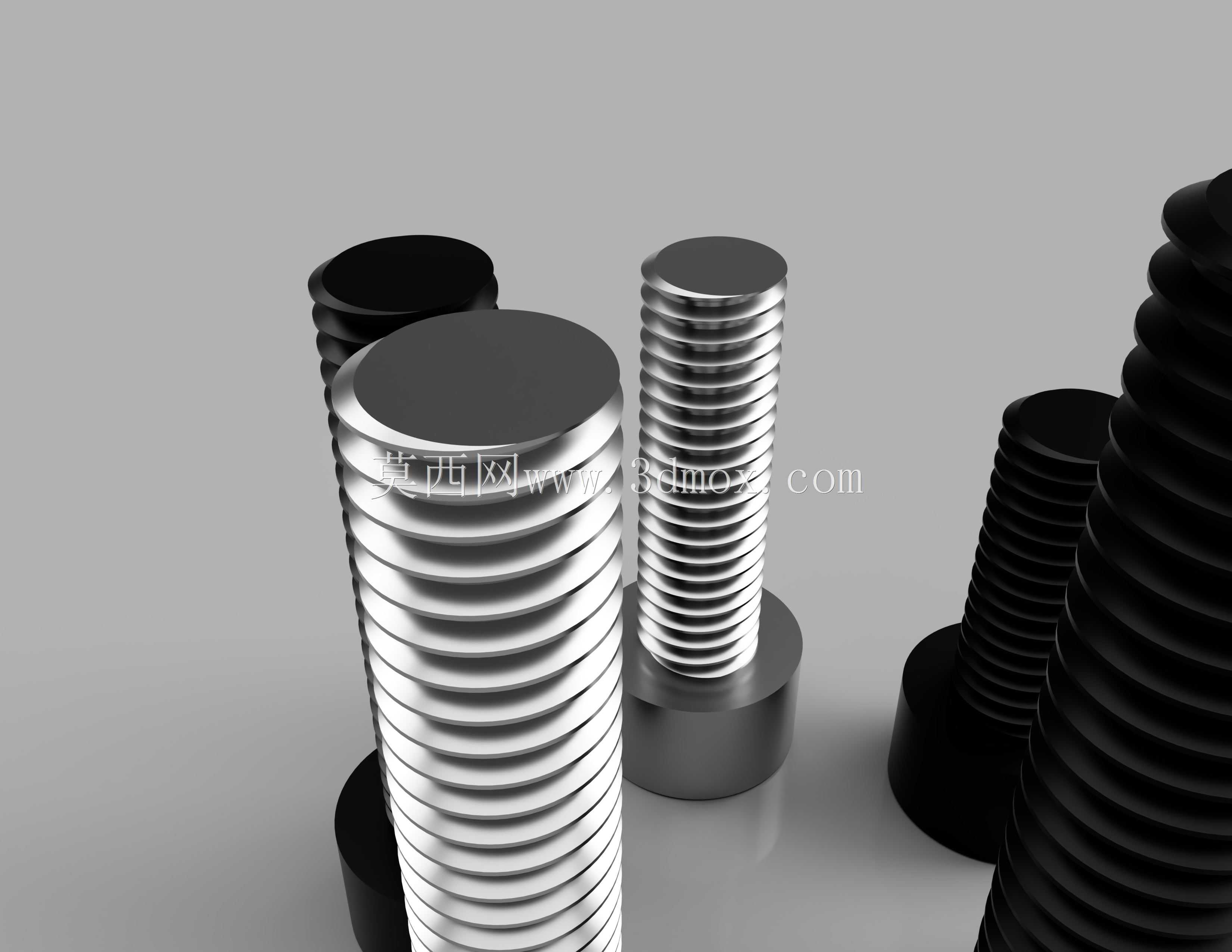

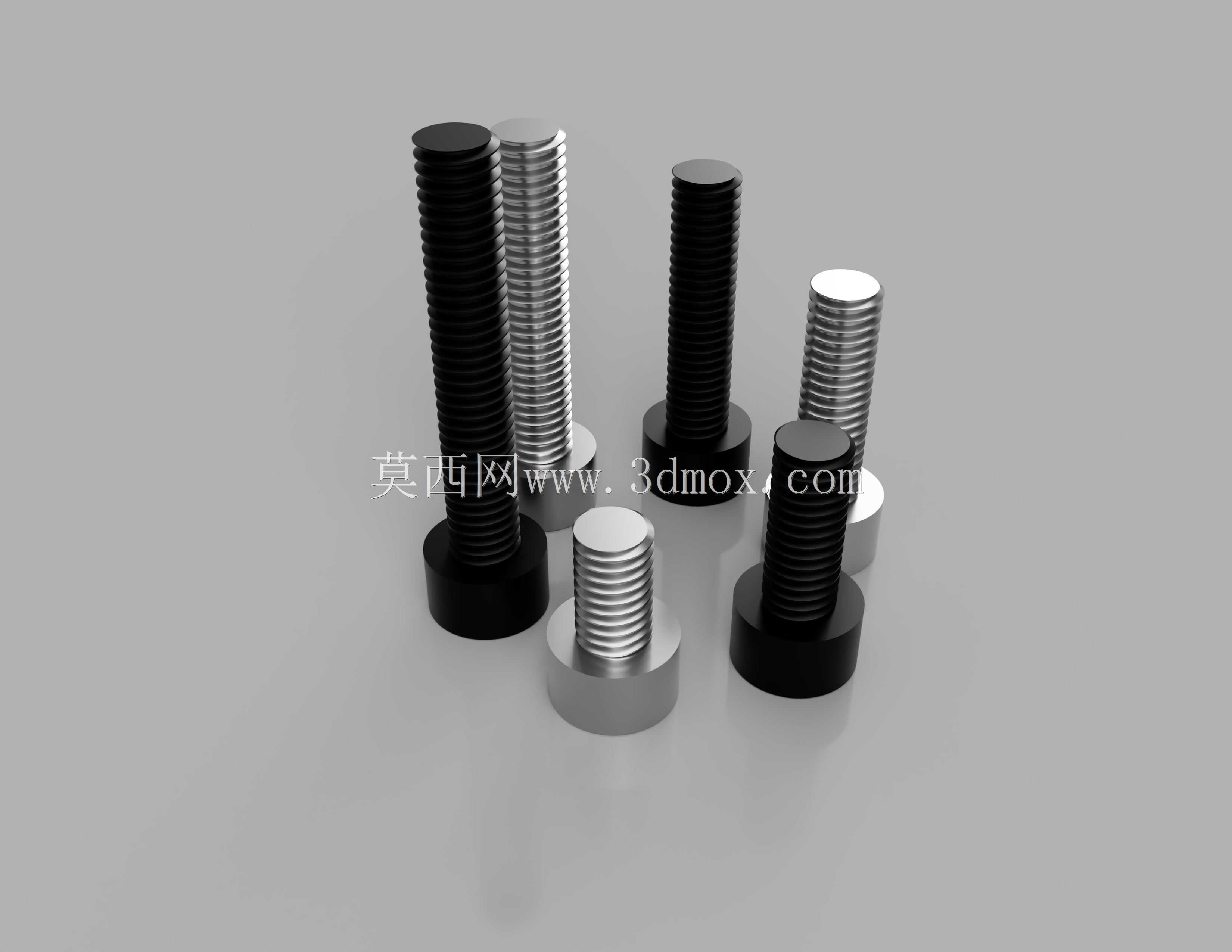

M6规格多长度内六角圆柱头螺钉

在航空机载设备的内部结构装配场景中，这类螺钉常被用于机载电子模块的壳体拼接、传感器支架的紧固连接，由于航空场景对装配空间的限制极为严格，内六角的驱动形式可以在沉孔内完成拧紧操作，不会在零件外表面形成凸起的驱动结构，避免干涉周边的线束排布与其他元器件安装。日常消费电子与玩具产品的装配环节，这类螺钉也承担着外壳固定、内部结构件定位的作用，不同长度的规格可以适配不同厚度的壳体叠层需求，不需要在装配时额外裁剪螺杆长度，减少现场加工的工序。从功能特性来看，这类螺钉的螺纹采用标准公制粗牙设计，螺距匹配常规M6螺纹孔的攻丝参数，和常规的螺纹孔配合可以实现稳定的轴向锁紧，螺杆部分的光杆段与螺纹段同轴度控制在合理公差范围内，拧紧过程中不会出现卡滞、偏斜的问题，六角驱动槽的深度经过设计，既可以保证足够的扳手啮合深度，避免拧紧时出现滑牙，也不会因为槽深过大导致螺钉头部强度下降。设计这类螺钉的三维模型时，首先要明确不同长度规格对应的螺杆尺寸边界，10mm长度的规格主要用于薄板件的叠装，螺纹段几乎贯穿整个螺杆长度，适配薄型结构的紧固需求；15mm、20mm长度的规格多用于中等厚度的支架与壳体连接，光杆段长度匹配被连接件的沉孔深度，装配时光杆段可以穿过被连接件的光孔，仅末端螺纹段和螺纹孔啮合，减少螺纹对被连接件孔壁的磨损；25mm、30mm、35mm的长规格螺钉则用于多层结构件的叠装，或者需要加装弹簧垫圈、平垫圈的防松装配场景，预留足够的螺纹啮合长度保证锁紧力。建模过程中要注意螺纹收尾段的结构处理，不能直接将螺纹延伸到螺杆末端，要留出符合加工工艺的退刀结构，头部的内六角槽边缘要做微小的倒角处理，既符合实际冷镦加工的工艺特征，也能在装配时引导内六角扳手顺利插入槽内，头部与螺杆衔接的位置要做合理的圆角过渡，避免应力集中导致螺钉在受拉载荷时从头部位置断裂。从安装边界来看，这类螺钉的头部外径有固定的尺寸范围，设计被连接件的沉孔时，沉孔直径要略大于头部外径，沉孔深度要保证螺钉拧紧后头部不高出零件表面，内六角扳手的操作空间要预留足够，不能在沉孔周边设计凸起结构，否则会导致扳手无法垂直插入驱动槽，出现拧偏滑牙的问题。不同长度的螺钉在选型时，要保证螺纹啮合长度不小于螺纹公称直径的1.5倍，也就是对于M6规格来说，啮合长度至少要达到9mm，才能保证足够的锁紧强度，避免受振动时螺纹松脱或者滑牙，长规格螺钉在用于较厚连接件装配时，要注意被连接件的光孔直径不能过大，否则会导致螺钉装配后出现偏斜，影响连接的同轴度。在玩具产品的装配中，这类螺钉的头部可以做沉头处理适配不同的外观需求，不过圆柱头的形式可以提供更大的头部承压面积，降低被连接件表面的压应力，避免塑料材质的玩具壳体在拧紧时被头部压裂。航空场景使用的这类螺钉，材质多选用高强度合金钢，表面做钝化处理防腐蚀，而普通电子、玩具场景使用的螺钉多采用碳钢镀锌或者不锈钢材质，兼顾成本与防锈能力，三维模型在设计时保留了统一的外形接口，不同材质的同规格螺钉可以实现互换，不需要针对材质调整安装尺寸。建模时对螺纹的处理采用了符合工程实际的简化方式，既保证模型在装配时可以准确匹配对应规格的螺纹孔，也不会因为过于精细的螺纹牙型导致模型文件过大，影响整体装配体的运行效率，头部的尺寸公差按照通用紧固件的标准公差设定，装配时可以和标准沉孔实现间隙配合，满足常规装配的精度要求。
