便捷式三爪轴承拉马拆卸工具设计

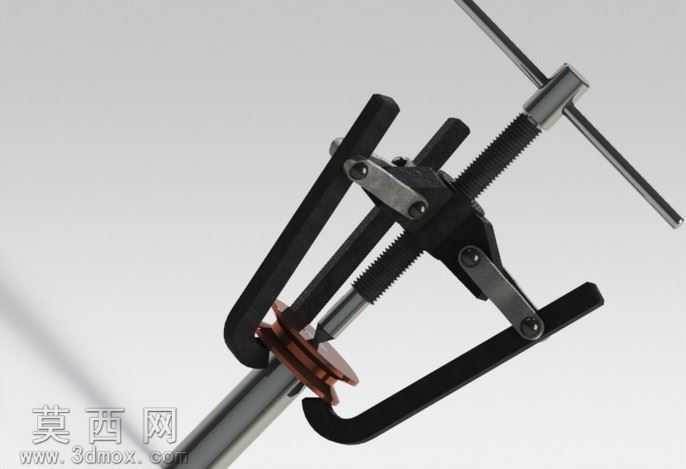

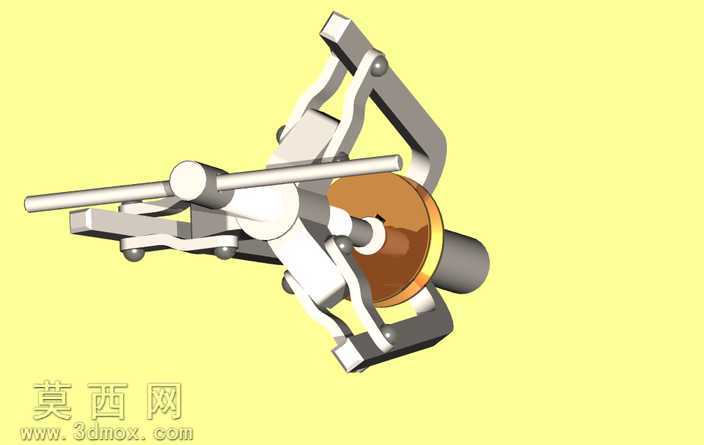

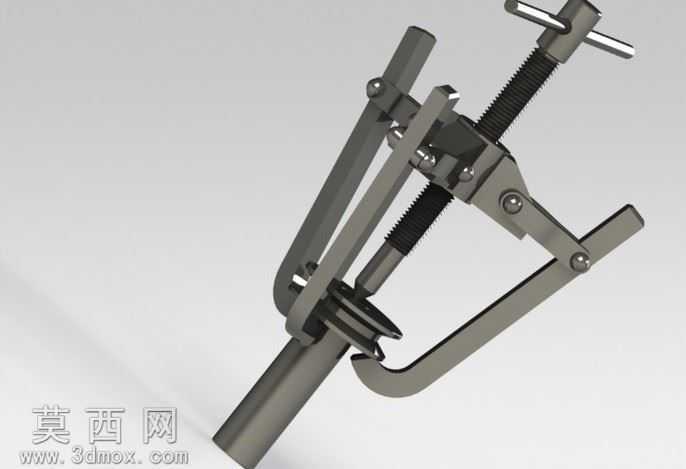

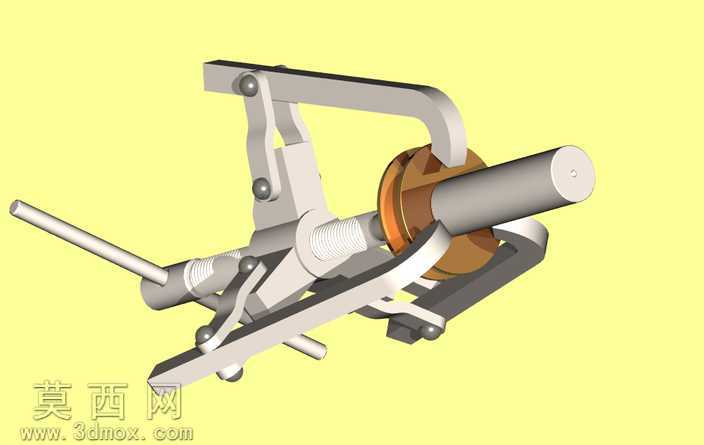

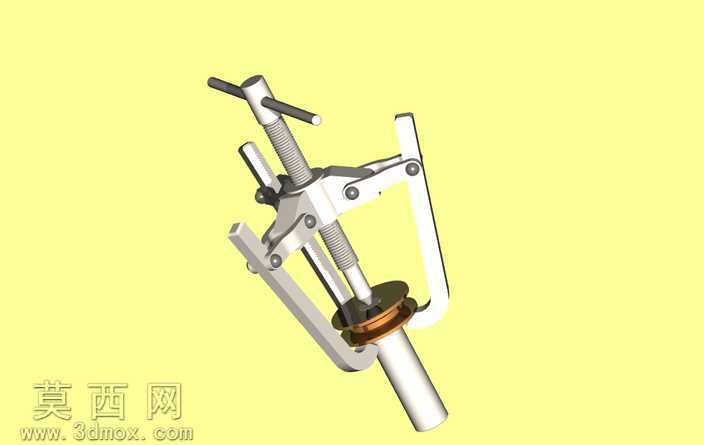

本模型为手动机械式三爪拉马拆卸工具，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械拆装工具的实际尺寸规范，对每一处结构细节都做了精准还原。模型整体采用自上而下的装配设计思路，先搭建核心传动主轴的基准骨架，再依次完成爪臂、铰接连杆、旋转压头、T型操作杆、锁紧卡扣等零部件的建模与装配，所有配合关系均按照实际机械运动逻辑设置，支持完整的运动仿真演示，可直观展现拉马工作时的爪臂开合、主轴进给的联动过程。渲染阶段采用工业产品级写实渲染方案，主体受力结构件采用发黑处理的合金钢材质，表面添加细腻的磨砂金属纹理与细微的使用磨损痕迹，还原五金工具的真实质感；传动丝杆部分采用精磨亮面钢材材质，突出螺纹的规整加工纹理，与爪臂的哑光质感形成鲜明层次；铰接销轴、锁紧卡扣等小零件做镀锌防锈处理，表面带有轻微的金属反光，区分不同零部件的加工工艺差异。结构设计上采用三爪同步联动结构，三根爪臂通过铰接连杆与中心滑套连接，转动主轴时可带动三个爪臂同步收拢或张开，保证对被拆卸工件的夹持同轴度，避免拆卸过程中出现偏载损伤工件；T型操作杆采用贯穿式设计，可根据操作空间需求调整伸出长度，适配不同工况下的施力需求；前端压头采用可更换式结构设计，可根据被拆卸轴件的端面尺寸更换对应规格的压头，扩大工具的适用范围；爪臂末端做内勾式加厚处理，勾接接触面做防滑齿纹设计，提升拉拔过程中的夹持可靠性，避免滑脱风险。整体设计充分考虑手动工具的人机工程学需求，各活动部件的运动行程做了限位设计，防止操作过程中出现结构脱开的问题，所有棱边均做倒圆角处理，避免使用过程中划伤操作人员，模型完整还原了工具的装配关系与结构细节，可用于机械维修工具的结构展示、教学演示以及二次优化设计参考。
