多层框架式粉末压制成型工装结构

　　这套多层堆叠式的压制成型结构，主要面向粉末冶金烧结前的坯件压制成型工序，在粉末冶金零件生产、硬质合金坯件制备、陶瓷粉末成型等场景中承担核心的坯件定型作用。整套结构采用四柱导向的经典模架布局，四根镀铬导向立柱贯穿全部三层模板，上下滑动配合间隙控制在0.02mm以内，保证合模过程中上下模的同轴度偏差不超过0.03mm，避免压制过程中出现坯件壁厚不均、密度差超差的问题。

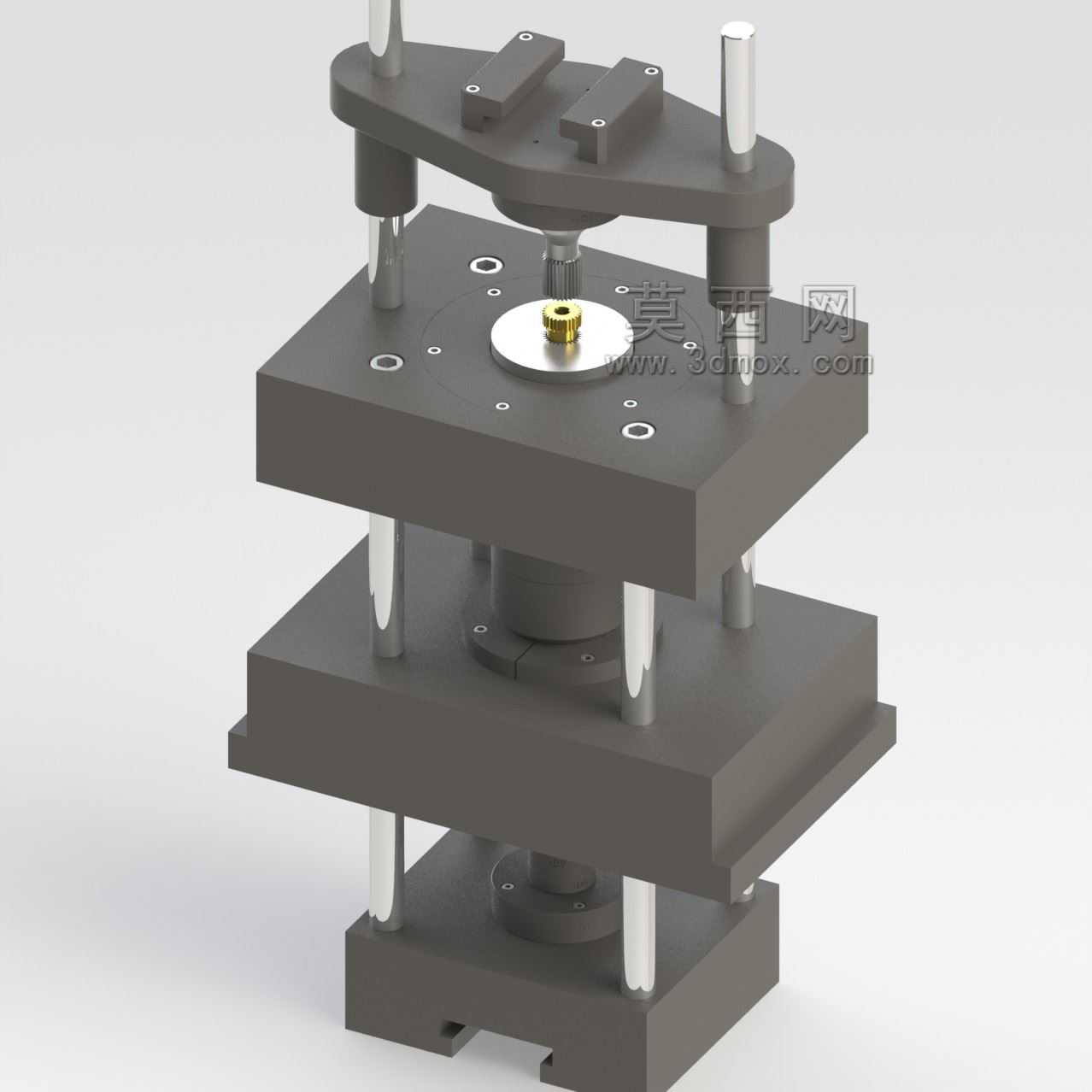

　　从结构分层来看，最上层为上模安装板，通过模柄接口可直接连接压力机的滑块输出端，上模冲头通过压板锁紧固定在上模安装板下方，可根据不同坯件的成型需求快速更换对应规格的模冲；中间层为阴模安装板，成型型腔通过过盈配合镶嵌在阴模板中心位置，型腔内壁做镜面抛光处理，表面粗糙度达到Ra0.8，既可以减少粉末装填与脱模过程的摩擦阻力，也能避免坯件外表面出现拉伤、缺料等缺陷；下层依次为下模承托板与底座，下模冲固定在承托板中心，配合阴模型腔完成装粉深度的定量控制，底座上预留的标准T型槽可直接固定在普通开式压力机或者液压机的工作台上，安装孔位适配市面多数10-60吨级通用压力机的工作台接口，不需要额外做转接板改造。

　　设计过程中针对粉末压制的受力特性做了针对性优化，所有模板均采用45号钢调质处理，硬度控制在HB220-250，在保证结构刚性的同时避免硬度过高导致的模板脆裂问题，导向立柱与模板的配合位置加装了自润滑铜套，长期往复运行不需要频繁加注润滑脂，减少维护工作量。上下模冲的工作端面根据目标坯件的成型面做了仿形设计，图中展示的配置适配带中心凸台的环形粉末坯件压制，中心位置的定位芯轴与下模冲采用间隙配合，合模时芯轴随上模下行同步插入下模定位孔，保证成型后坯件的中心孔与外圆的同轴度满足后续烧结工序的装夹要求。

　　在安装边界上，整套结构闭合状态下总高度控制在380mm，最大开模行程120mm，足够满足常规高度在50mm以内的粉末坯件脱模需求，模板整体外形尺寸为280mm*240mm，不会占用过多压力机工作台面空间，侧边预留的连接螺孔可加装自动送粉机构的挂架，适配自动化生产线的升级改造需求。实际生产使用时，开模状态下阴模型腔由下模冲封堵底部，定量填入混合好的金属或者陶瓷粉末后，上模随压力机滑块下行进入型腔，按照设定的压制压力保压3-5秒后，上模回程，下模冲向上顶出成型完成的坯件，即可取出坯件转入烧结工序，整套结构的压制节拍可适配每分钟10-15次的生产效率，相比简易的单型腔手动压制工装，坯件密度一致性可提升40%以上，批量生产的尺寸合格率稳定在98%以上。

　　结构细节上，所有模板的连接位置均采用内六角圆柱头螺钉锁紧，定位销做淬硬处理，避免反复受力后出现连接松动导致的模位偏移，导向立柱的上下两端都做了倒角引导，装配时可以快速导入模板的安装孔，降低现场装配的调整难度。阴模板侧面预留了排气槽接口，压制过程中型腔内的空气可以通过排气槽顺利排出，避免坯件内部出现憋气导致的分层、裂纹缺陷，这一设计针对超细粉末压制场景做了专门适配，即使是粒度在200目以上的细粉，也不会出现排气不畅的问题。
