Y型法兰连接300级过滤管路构件

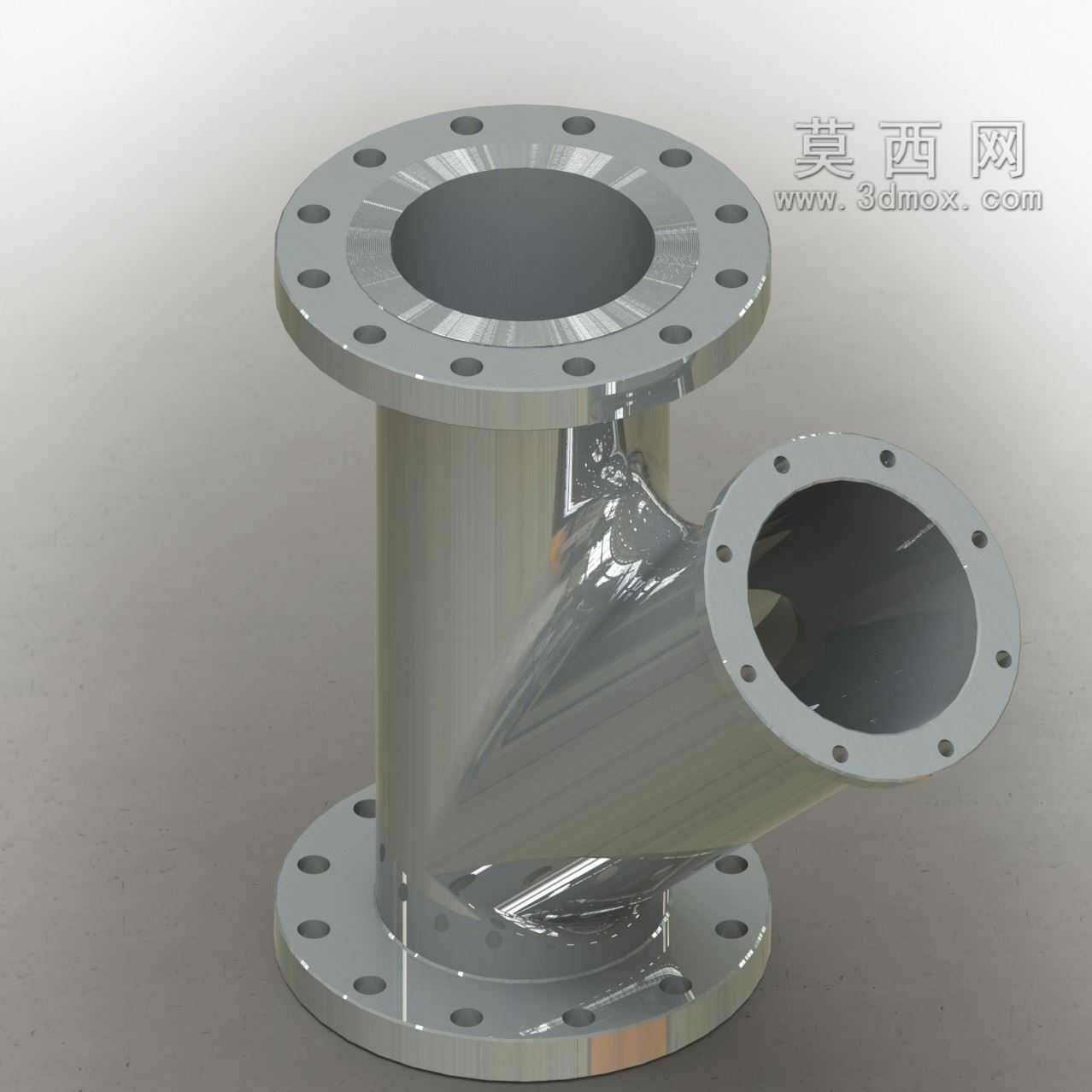

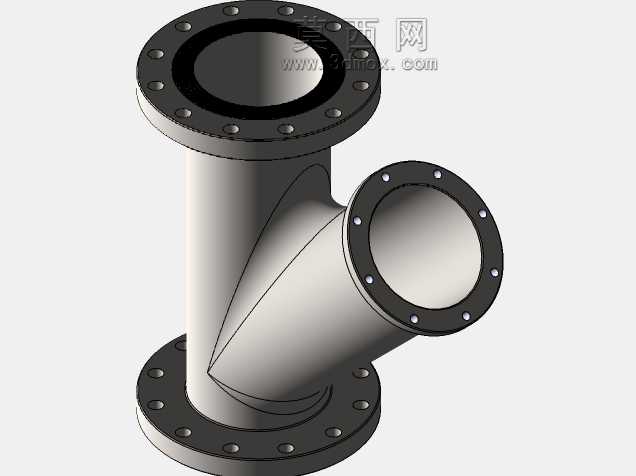

　　在化工、市政给排水、食品制药等涉及流体输送的管路系统中，这类Y型斜向分支的过滤构件是保障下游设备稳定运行的核心基础配件，不同于直通式过滤结构的大流阻缺陷，Y型的斜向分支设计能够在不打断主管道轴向通流路径的前提下，将滤筒安置在斜向支管内部，流体从主管道上端法兰进入后，经斜向支管内的滤网截留杂质，洁净流体从下端法兰沿主管道轴向流出，被拦截的杂质会沉积在斜向支管的滤筒容腔内，无需拆解主管道连接即可通过打开斜支管端盖完成排污清理，大幅降低日常运维的拆装工作量。从结构设计逻辑来看，三个连接端全部采用带螺栓孔的凸面法兰结构，法兰端面的密封面平整度、螺栓孔的分度圆直径、孔位数量与孔径都严格匹配300磅级管路的压力等级标准，

　　安装时只需与同压力等级的配对法兰对齐后穿入螺栓压紧密封垫片即可完成固定，无需额外加工适配接口，能够直接对接现有标准化工业管路。主管道的通径保持上下一致，斜向支管与主管道的夹角经过流体仿真优化，既保证滤筒有足够的容污长度，又避免夹角过小导致流体转向时产生过大的局部阻力损失，同时斜支管的法兰端盖采用快拆式结构设计，日常清理滤网时无需挪动主管道的固定位置，只需拆卸斜支管端的螺栓即可抽出滤筒完成冲洗或更换。在实际安装边界控制上，三个法兰端面的相对位置尺寸经过精准校核，上下主法兰的端面保持严格平行且同轴，斜向支管的法兰端面与主管道轴线的夹角固定，安装前需要在管路排布时预留斜支管端盖的拆装操作空间，避免周边管路或支架遮挡排污操作位置，

　　同时法兰连接面的密封垫片需要根据输送介质的特性选择对应材质，输送腐蚀性流体时选用耐蚀金属缠绕垫片，输送饮用水或食品级介质时选用符合卫生标准的密封垫片，避免介质泄漏或污染。这类过滤构件通常安装在泵、阀门、换热器等精密流体设备的上游入口端，用来拦截流体中携带的焊渣、金属碎屑、泥沙等固体杂质，避免杂质进入精密设备内部造成流道堵塞、密封面划伤、叶轮磨损等故障，在循环水系统、工艺物料输送管路、蒸汽输送管网中都有广泛应用，300磅级的压力等级能够满足中高压管路的使用需求，整体采用不锈钢材质打造的结构既可以适配洁净流体输送场景，也能在弱腐蚀性介质的管路中长期稳定运行，结构表面的抛光处理能够减少流体挂壁残留，

　　降低杂质附着在构件内壁造成二次污染的概率。建模过程中对法兰螺栓孔的位置度、支管与主管的相贯线过渡、密封面的平面度都做了精准还原，相贯位置采用圆弧过渡处理避免应力集中，在管路承压时能够分散相贯位置的结构应力，避免长期压力波动导致焊缝位置出现开裂泄漏，法兰背面的加强过渡段也做了等强度设计，在保证整体结构强度满足压力等级要求的前提下，尽可能减少不必要的材料冗余，控制构件整体重量，降低管路系统的承重负荷。
