汽车传动系统适配连接法兰结构设计

项目分类:法兰 发布时间:2021-11-04 ID:367835
  • 汽车传动系统适配连接法兰结构设计
  • 汽车传动系统适配连接法兰结构设计
  • 汽车传动系统适配连接法兰结构设计

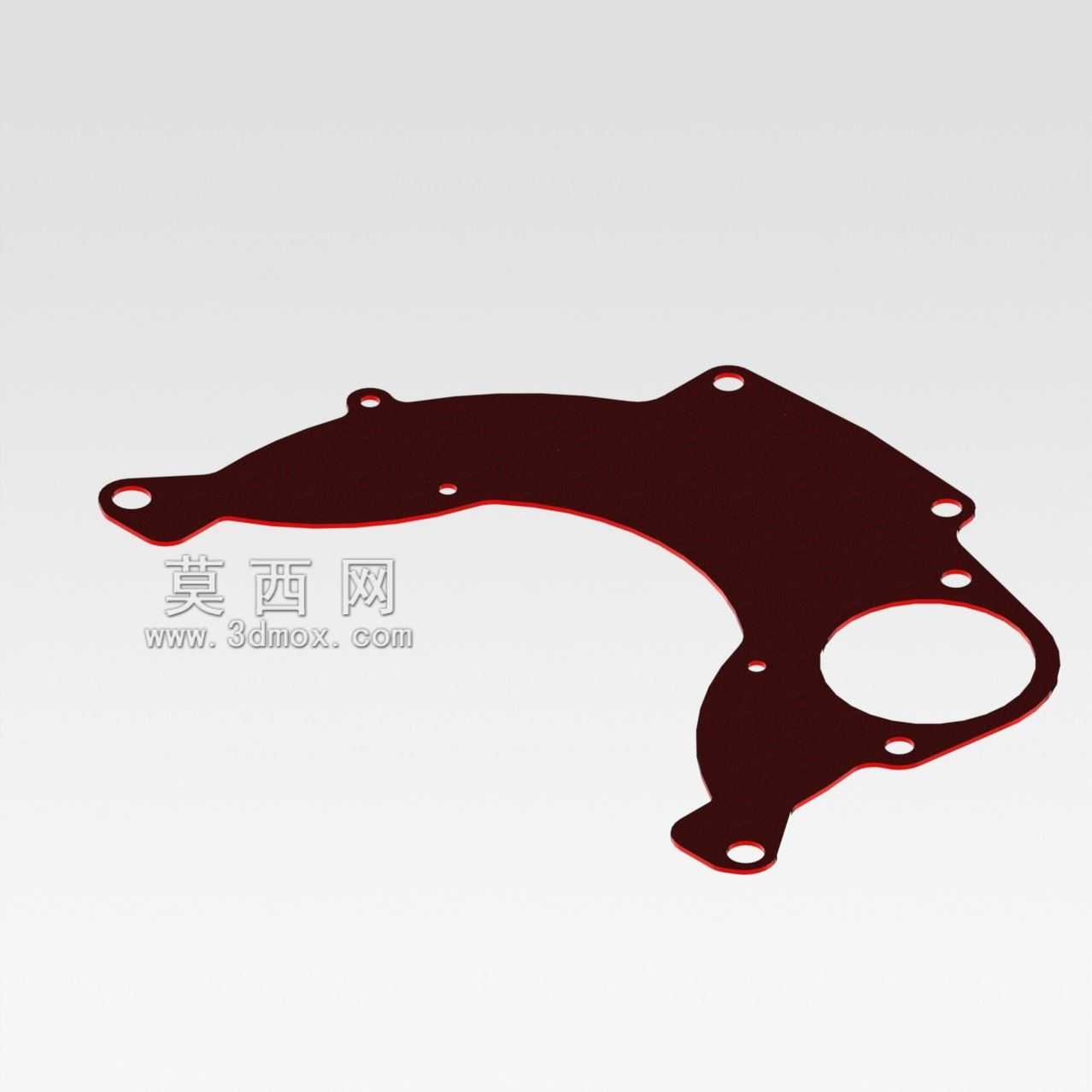

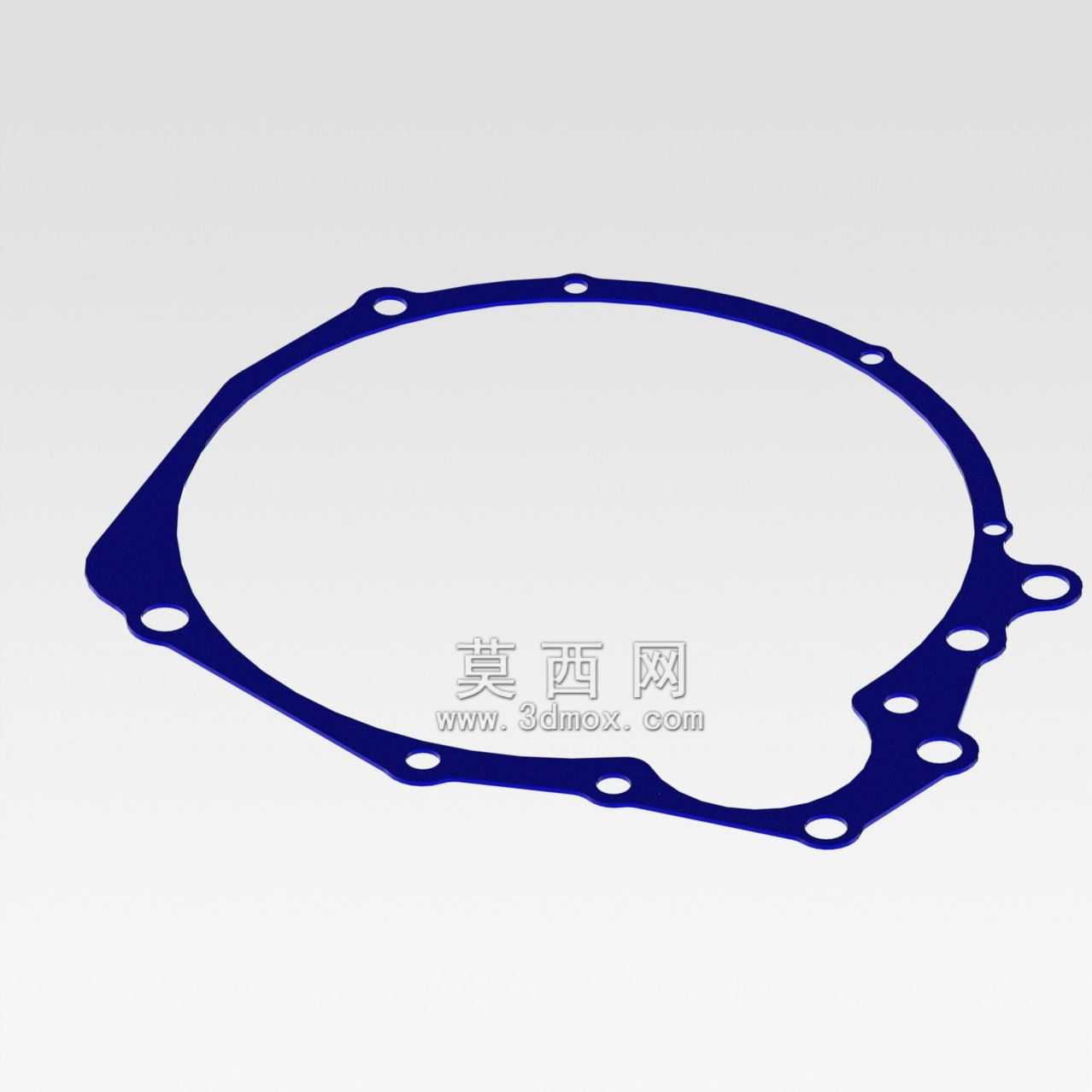

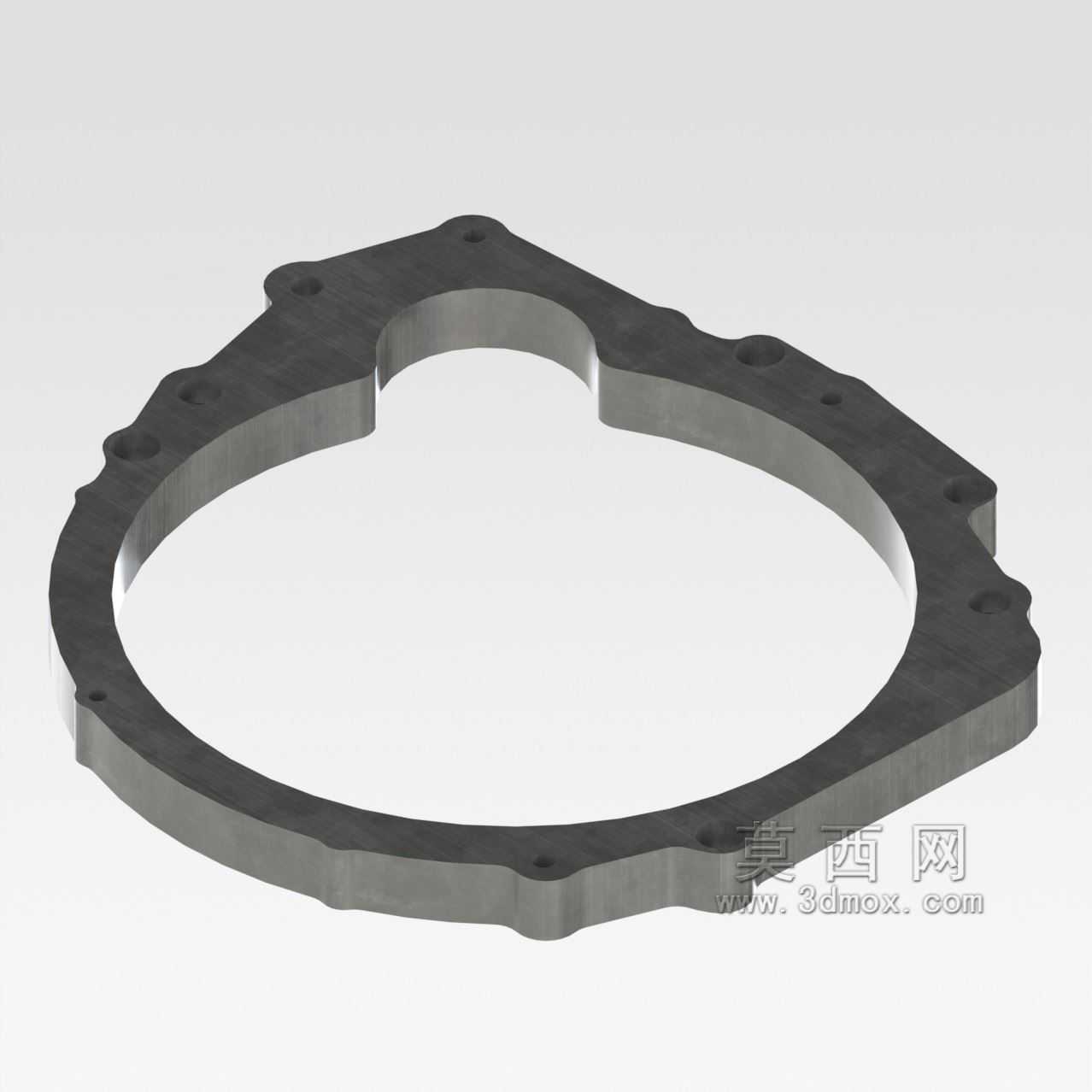

  在汽车动力传动系统的改装与跨平台动力匹配作业中,适配法兰是解决不同壳体接口、不同安装孔位错位问题的核心过渡零件,日常在发动机与变速箱换装、不同型号传动单元对接的场景里,这类零件的设计精度直接决定了整套动力总成的安装同轴度、密封可靠性与长期运行稳定性。不同于标准管路法兰的对称圆形结构,这款适配法兰采用了非对称的异形轮廓设计,整体轮廓完全贴合两侧对接部件的壳体外形,在保证连接强度的前提下尽可能削减了非受力区域的材料厚度,既控制了零件自身重量,也规避了周边线束、管路、附属安装支架的干涉空间。从结构细节来看,法兰的中心大圆孔为同轴定位基准,孔径尺寸严格匹配对接端的轴承外圈或者轴系穿过的间隙要求,孔壁的轴向厚度经过受力核算,

  能够承受动力传递过程中产生的径向弯矩与轴向窜动载荷,避免长期运行后出现定位面变形导致的轴系偏心问题。法兰本体上分布的多个螺栓通孔,位置完全对应两侧壳体的原有安装螺孔坐标,每个孔位周边都做了局部加厚的凸台结构,一方面保证螺栓拧紧时的压紧力有足够的受力面,不会因为局部压强过大导致法兰本体压溃变形,另一方面也让螺栓连接的夹紧力分布更均匀,配合端面的精加工密封面,能够有效阻隔传动箱内部润滑油的渗漏,同时阻挡外部泥水、粉尘进入传动腔体内部。设计这类适配法兰时,首先要完成两侧对接部件安装端面的三维点云测绘或者原有数模的坐标对齐,先确定中心定位孔的同轴度公差,整体同轴度需要控制在0.02mm以内,避免轴系对接后出现运转卡滞、偏磨的问题;

  其次要逐一核对每个安装孔的位置度,孔位公差不能超过0.1mm,否则现场安装时会出现螺栓无法穿入、强行拧紧后壳体应力开裂的问题。法兰的轴向厚度需要结合两侧对接面的间隙来确定,既要保证两端面分别贴合对接部件的安装面,也要预留出密封垫片的压缩空间,厚度公差控制在±0.05mm区间,避免垫片压缩量不足导致漏油,或者压缩量过大导致垫片早期失效。轮廓设计阶段需要做全周的干涉检查,尤其是靠近发动机排气侧、悬挂安装点的位置,要预留至少5mm的安全间隙,防止车辆运行过程中因为振动位移出现零件磕碰,同时异形轮廓的边角位置都做了R3以上的圆角过渡,避免应力集中导致法兰在交变载荷下出现开裂。在实际装车应用中,这类适配法兰多用于跨车型的动力改装场景,

  比如将不同系列的发动机匹配到原有变速箱壳体上,不需要对原有壳体做切割、焊接等破坏性改动,只需要通过该法兰做过渡连接,就能完成整套动力单元的固定,大幅降低改装的加工成本与可靠性风险。法兰的材质一般选用高强度铝合金或者球墨铸铁,铝合金材质重量更轻,适合乘用车的轻量化改装需求,球墨铸铁材质强度更高、抗变形能力更强,适合大扭矩的柴油动力单元或者商用车型的匹配场景。端面加工时,两个对接平面都需要做铣削精加工,表面粗糙度达到Ra1.6以下,保证密封面的平面度,不需要额外打胶就能配合密封垫片实现可靠密封,部分需要定位销配合的位置,会在法兰对应位置加工定位销孔,安装时先穿入定位销完成预定位,再拧紧固定螺栓,进一步提升安装的位置精度,避免装配过程中出现孔位错位。
