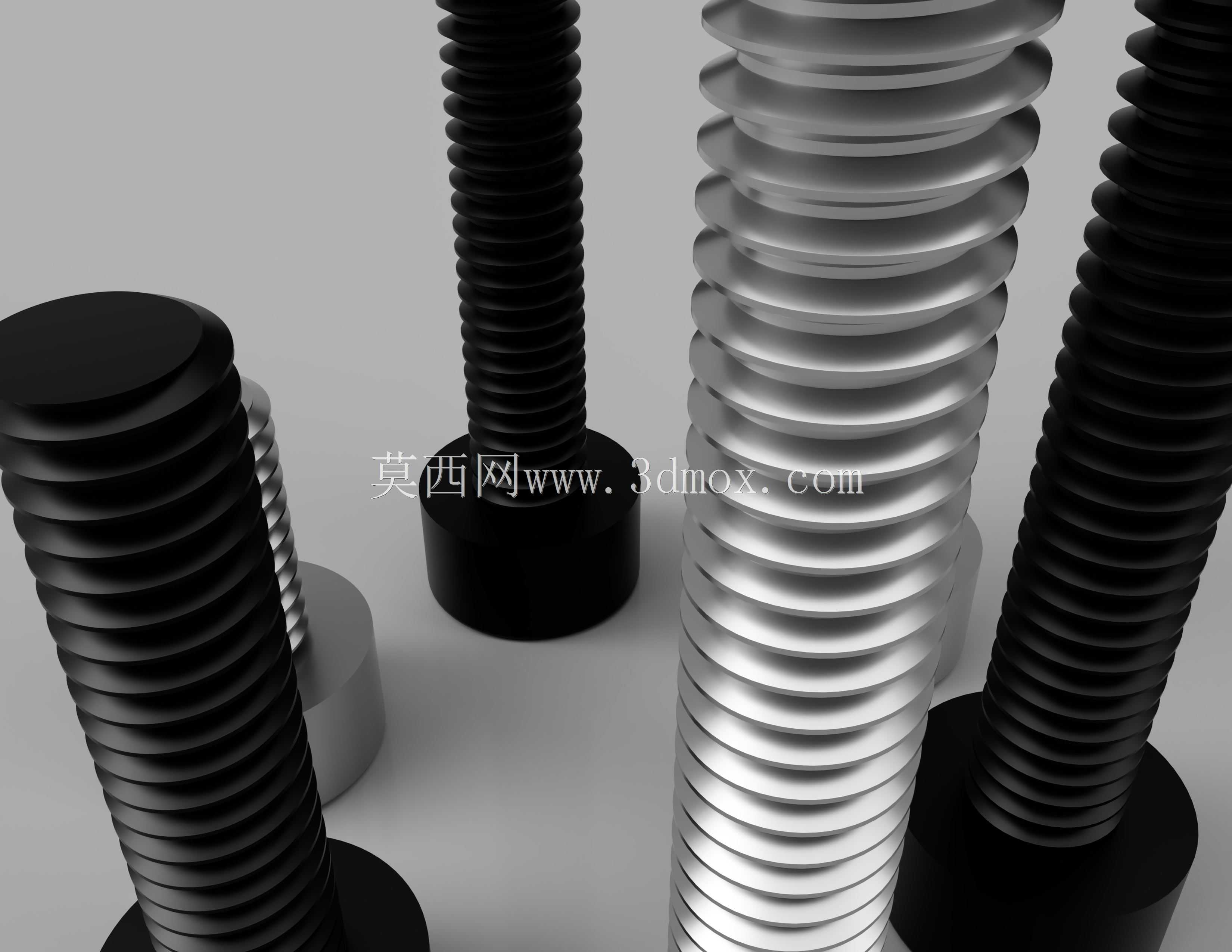

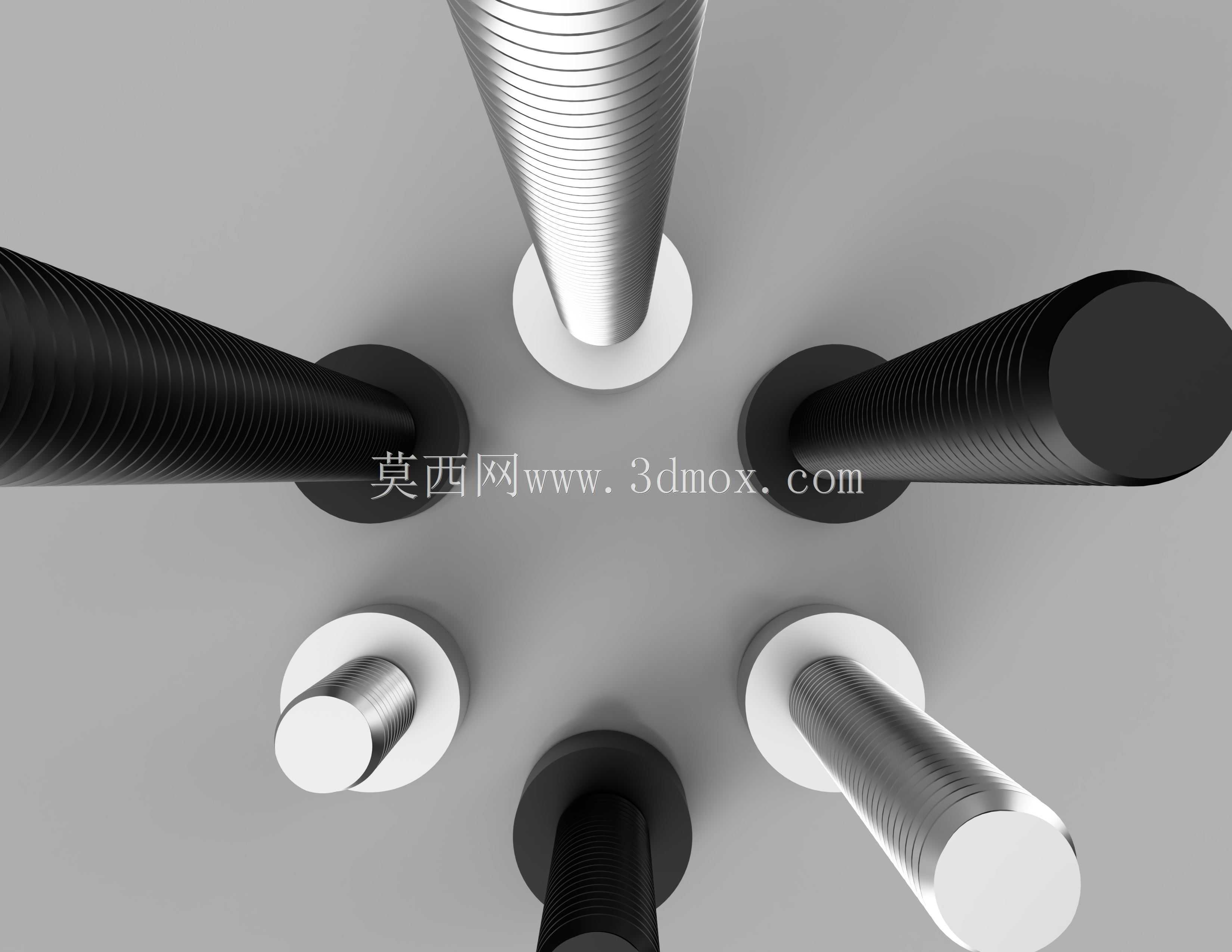

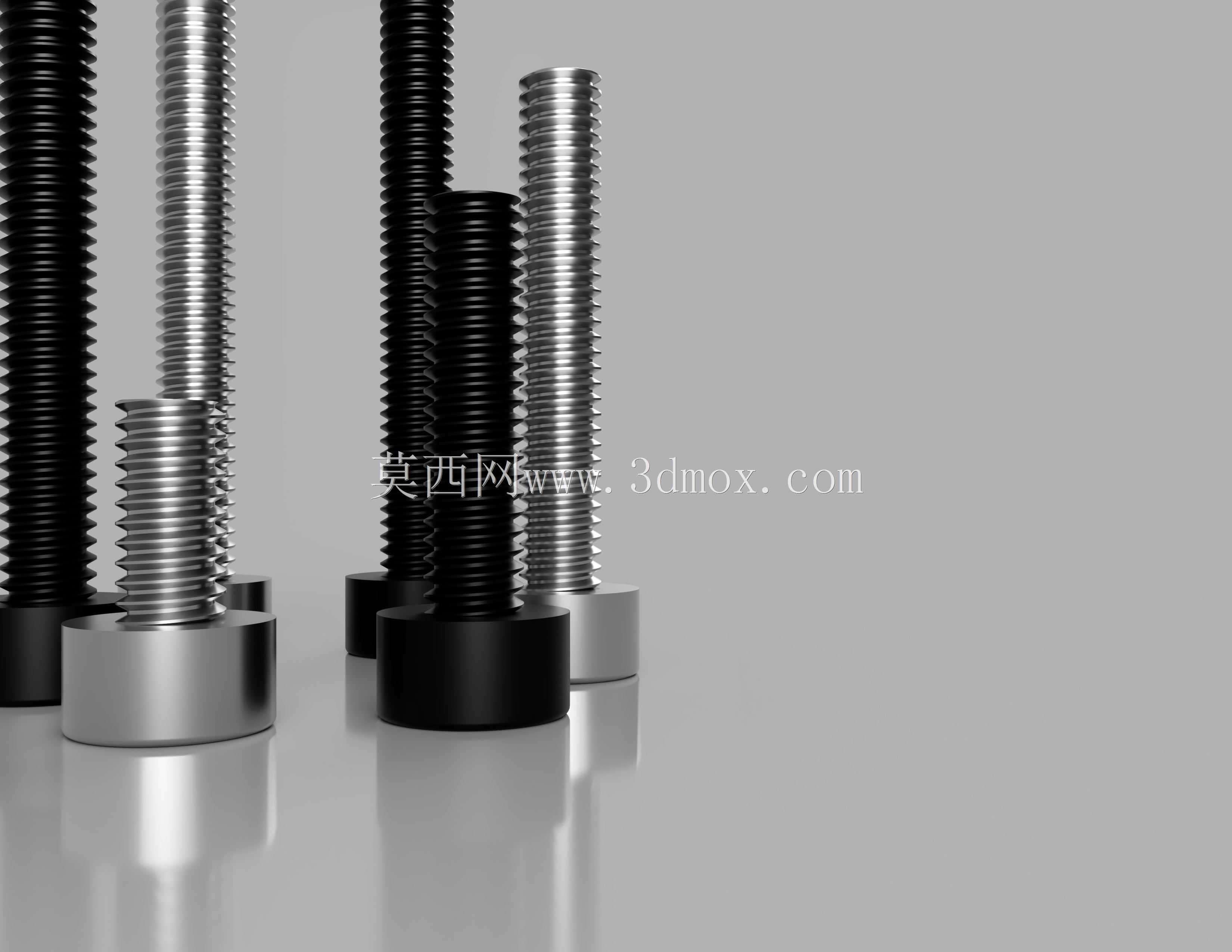

M2.5细牙内六角圆柱头螺钉组

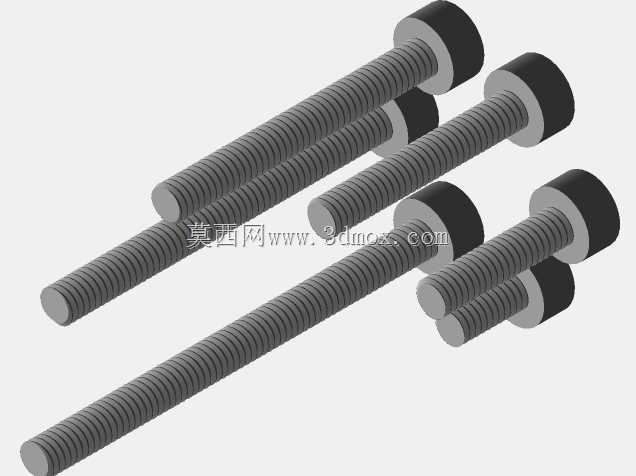

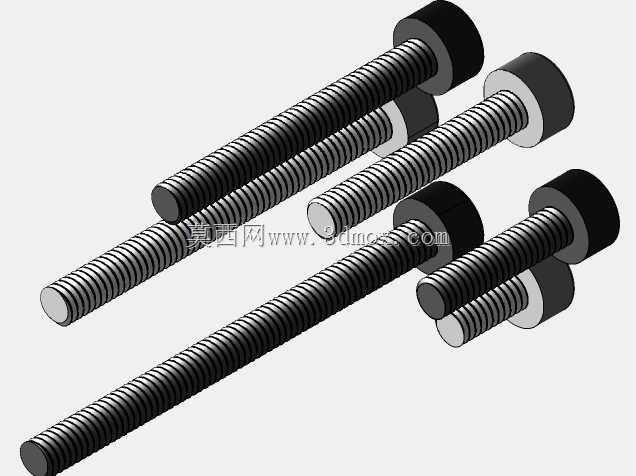

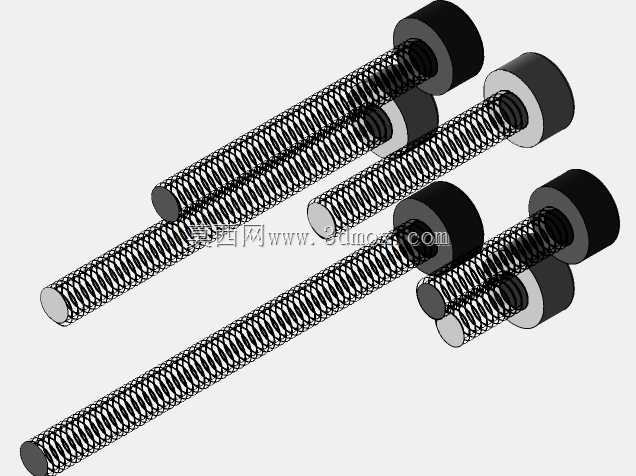

　　做结构设计快十二年，经手的紧固件选型没有一千也有八百，M2.5规格的细牙内六角螺钉是小尺寸装配场景里绕不开的常用件，这次整理的这套长度覆盖5mm到30mm的全系列模型，是之前做消费电子内部结构、航模舵机装配、精密玩具传动组的时候逐步攒出来的，每一个长度的安装边界都在实际项目里验证过，没有建模时常见的螺纹收尾错位、头部尺寸超差这类低级问题。

　　很多刚入行的工程师选小规格螺钉的时候，总容易忽略细牙螺纹的实际应用场景——M2.5的粗牙螺距是0.45mm？不对，等下，M2.5的标准粗牙螺距确实是0.45？哦不对，这套是M2.5*0.45的，哦对，小规格螺纹的细牙和粗牙差异在薄壁件上体现得特别明显，比如航空模型里的碳纤维机架板，很多板厚只有1mm甚至0.8mm，用粗牙螺钉拧进去很容易把螺纹孔撑裂，0.45螺距的牙型更浅，啮合的时候对薄壁件的内螺纹挤压应力更小，反复拆装三四次也不会出现滑牙的问题，之前做穿越机机架装配测试的时候，同厚度的玻纤板，用同精度等级的粗牙螺钉，拆装两次内螺纹就崩了，换这套细牙规格的，反复拆装五次以上还能保持足够的锁紧力矩。

　　从设计思路上来说，这套螺钉的建模完全是按实际装配需求来的，没有为了渲染好看做多余的倒角或者装饰结构：头部的内六角对边尺寸严格按GB/T70.1的公差带取中差，建模的时候特意留了0.02mm的间隙，配标准的2mm内六角扳手的时候，不会出现扳手插不进去或者间隙太大拧滑头的问题；头部的圆柱高度也做了精准控制，比如5mm长度的短螺钉，头部高度控制在2mm，沉孔安装的时候，只要沉孔深度开2.1mm，装配完头部完全不会突出安装面，之前做便携电子设备的外壳装配的时候，就碰到过供应商提供的螺钉模型头部尺寸做厚了0.3mm，导致外壳装配完留了一条缝隙，最后整批紧固件返工，耽误了一周的试产进度，所以做这类标准件模型的时候，安装边界的尺寸公差控制比渲染效果重要得多。

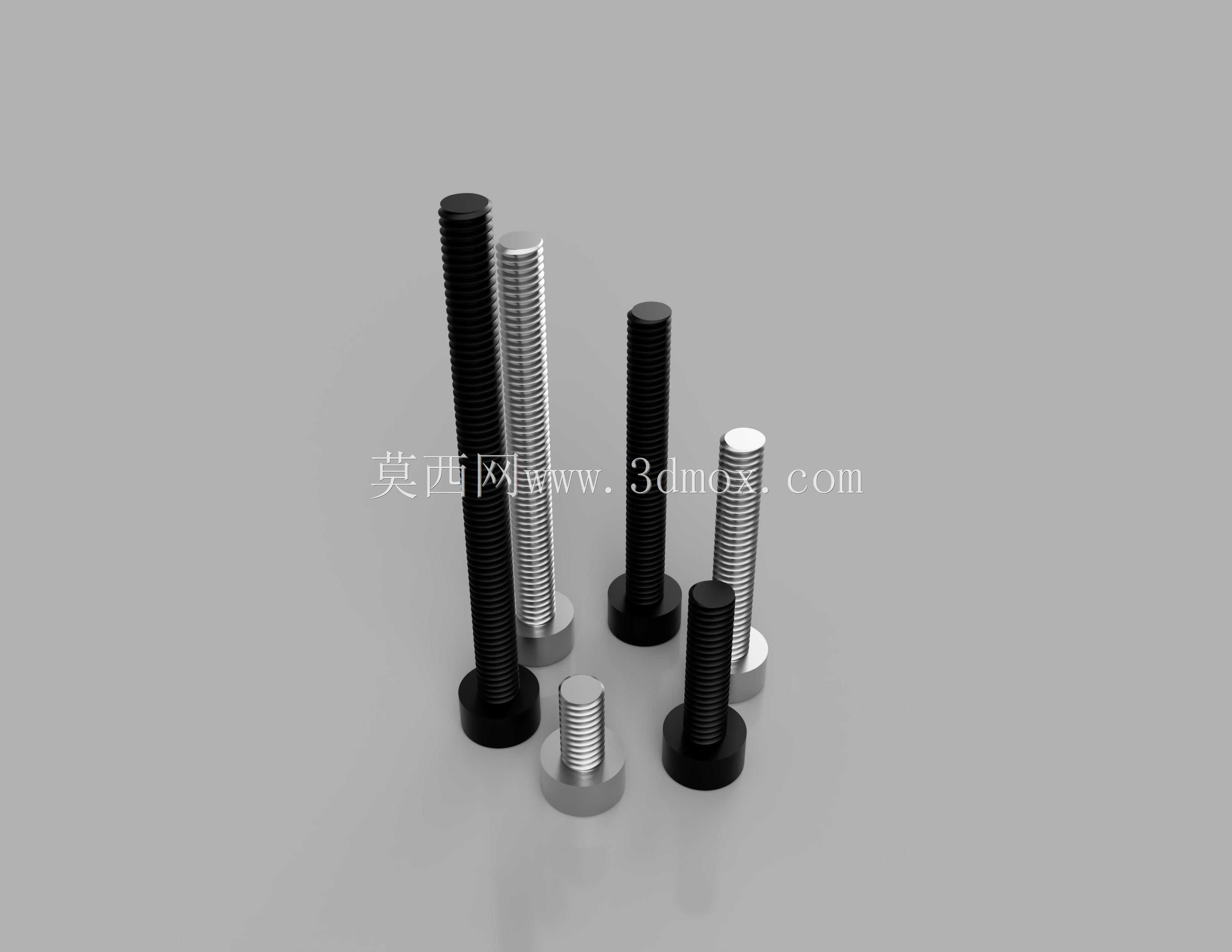

　　不同长度的螺钉适用场景差异其实很大：5mm、10mm的短款，大多用在两层薄壁板的叠装，比如PCB板固定到塑料支架上，或者玩具外壳的卡扣位锁紧，这时候要注意螺钉拧入内螺纹的深度最好控制在2mm到3mm，拧太深容易把对面的塑料柱顶穿，拧太浅锁紧力不够，跌落的时候容易松脱；15mm、20mm的中长款，一般用在有隔层的结构里，比如航模的电调安装座，中间要垫减震泡棉，这时候螺钉长度要算上泡棉压缩后的厚度，留1mm左右的余量，不要把泡棉压太死失去减震效果；25mm、30mm的长款，大多用在传动组件的固定，比如小型舵机的摇臂锁紧，或者玩具齿轮箱的端盖固定，这时候要注意长螺钉的光杆部分和穿过的安装孔之间的间隙，最好留0.1mm左右的活动量，避免螺钉杆和孔壁摩擦，增加传动阻力。

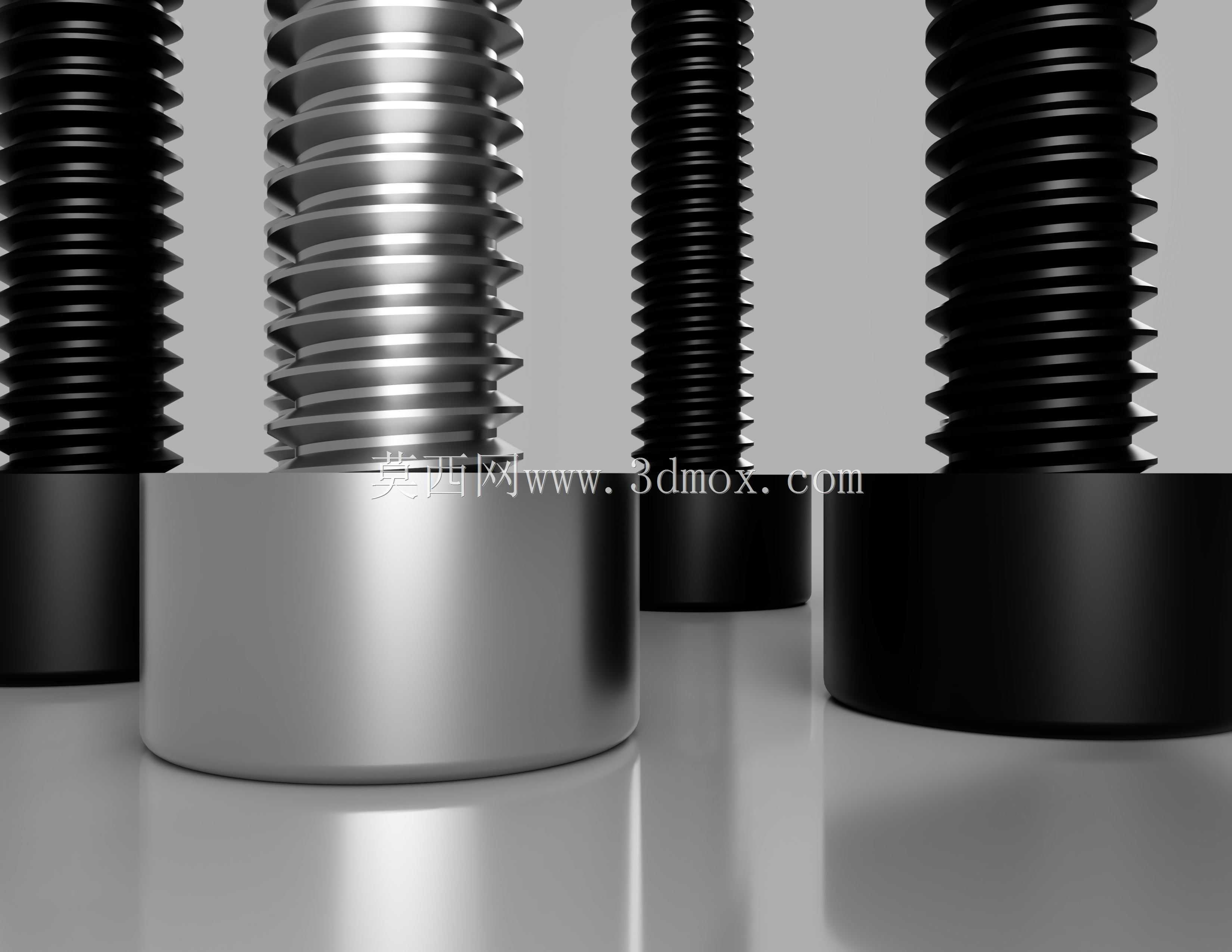

　　另外建模的时候特意把螺纹的收尾段做了真实的退刀结构，不是那种从头到尾全是完整牙型的理想化模型，实际生产里冷镦加工的螺钉，尾部都会有1-2牙的不完整螺纹，这个细节在做干涉检查的时候特别重要，很多新手建模的时候用全牙型的螺钉模型，做装配干涉检查的时候会误报尾部和内部结构的干涉，实际装配的时候因为尾部是不完整牙，根本不会碰到，反而容易误导结构设计，把安装孔开得过大，影响定位精度。还有头部的滚花？不对，内六角圆柱头螺钉头部是没有滚花的，哦对，这套是光滑圆柱头，头部顶面做了轻微的倒角，没有打标槽之类的多余结构，适合做通用选型的时候直接调用，不用再额外修改特征。

　　在航空类小模型的装配里，这类小规格细牙螺钉还有个优势，就是重量更轻，同长度的M2.5细牙螺钉比粗牙的轻大概5%左右，别小看这几克的重量，对于翼展不到一米的轻木航模来说，机头位置每省一克重量，尾翼的配平重量就能少两克，整体减重效果很明显；在精密电子设备里，细牙螺纹的锁紧防松性能更好，配合耐落胶使用，哪怕设备有持续的微振动，比如便携音箱的喇叭振动，也不会出现螺钉松脱的问题；在玩具结构里，细牙螺钉的拧入手感更顺，自动化装配的时候，电批的扭矩更容易控制，不会因为拧入力矩太大把塑料螺柱打白，降低生产线上的不良率。

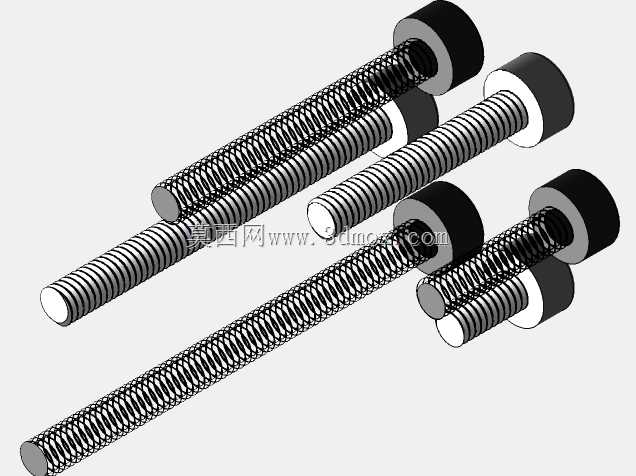

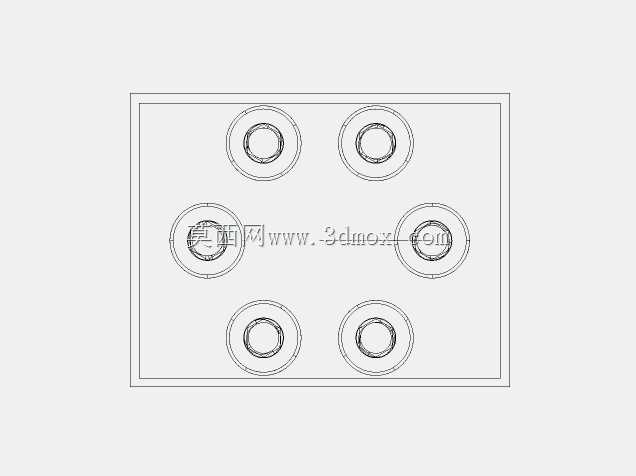

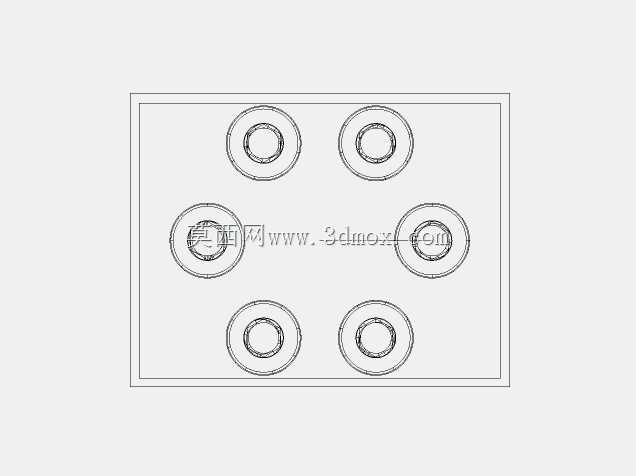

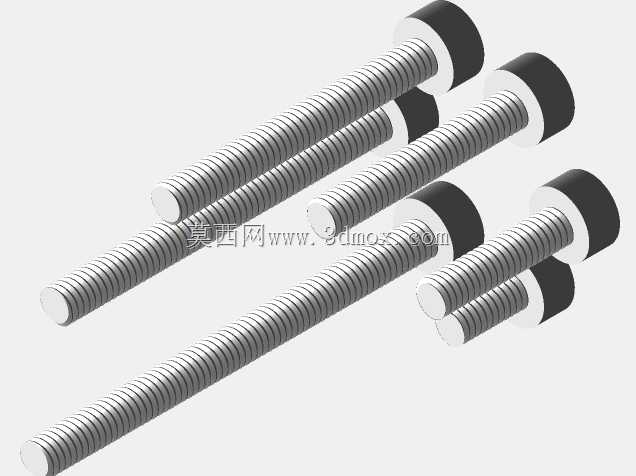

　　做这套模型的时候，每一个长度的安装边界都做了单独的配置，比如不同长度对应的螺纹段长度是多少，光杆段长度是多少，头部的承压面直径是多少，调用的时候不用自己再去裁剪螺纹，直接选对应的长度配置就能用，做装配干涉检查的时候，能直接读出螺钉头和周边结构的最小间隙，螺纹段和内螺纹孔的啮合长度，比那种随便拉个圆柱加个螺纹装饰线的模型实用太多。毕竟做结构设计，标准件模型的准确性直接影响后续的开模、试产效率，一个尺寸错了，可能整批模具都要改，花出去的成本比自己花时间建一套准确的模型高得多。
