CSWA认证练习用盘类传动轮结构造型

项目分类:3D模型 发布时间:2021-10-21 ID:329041
  • CSWA认证练习用盘类传动轮结构造型
  • CSWA认证练习用盘类传动轮结构造型
  • CSWA认证练习用盘类传动轮结构造型
  • CSWA认证练习用盘类传动轮结构造型

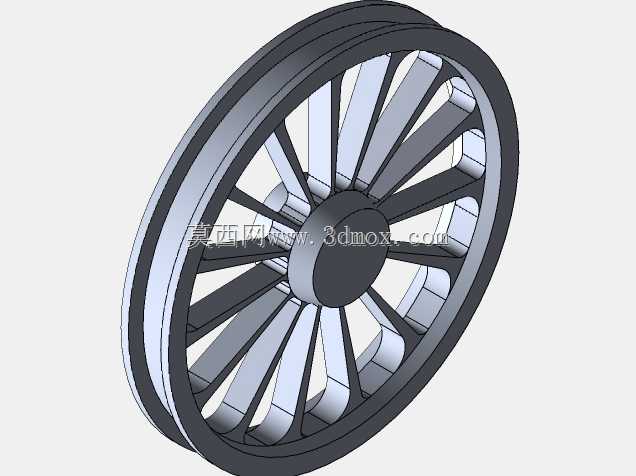

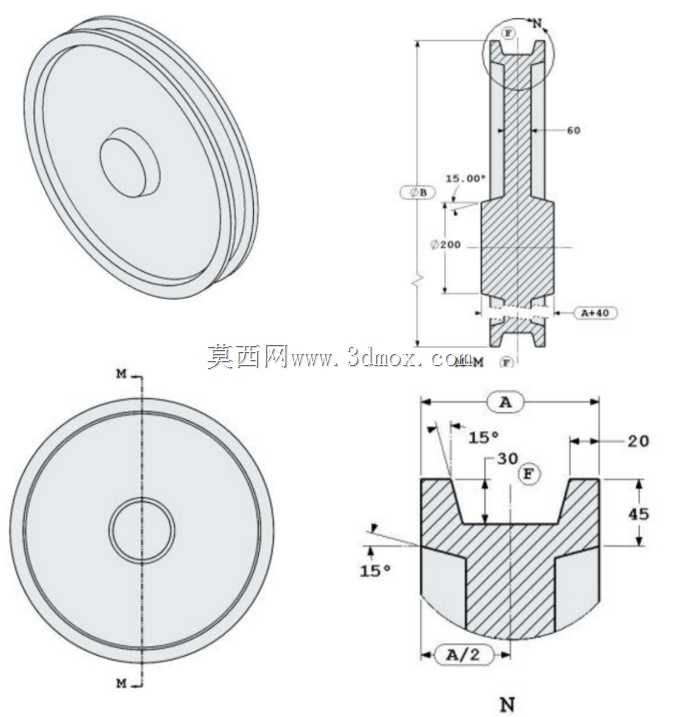

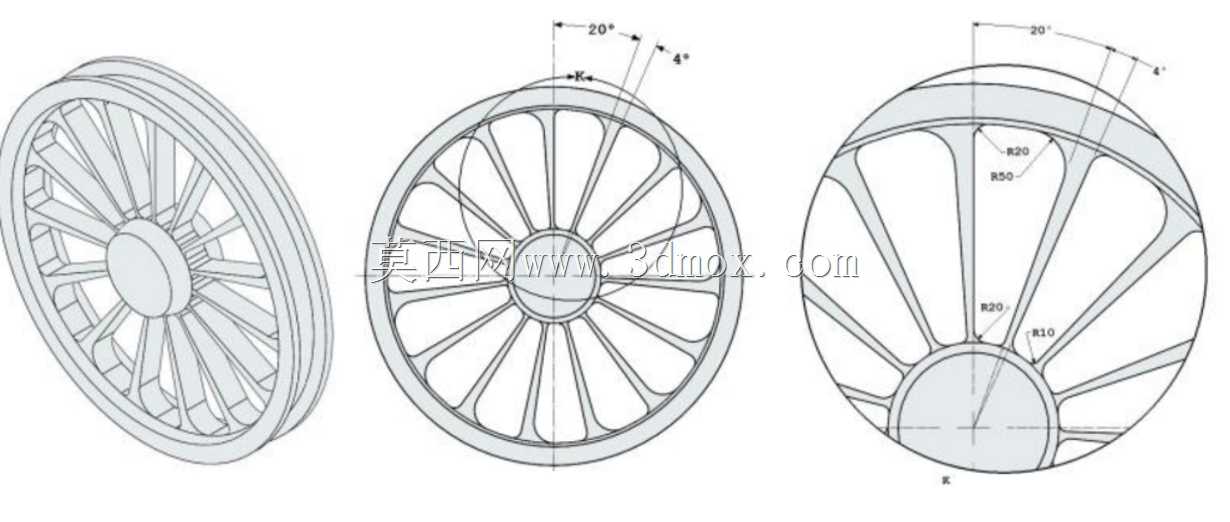

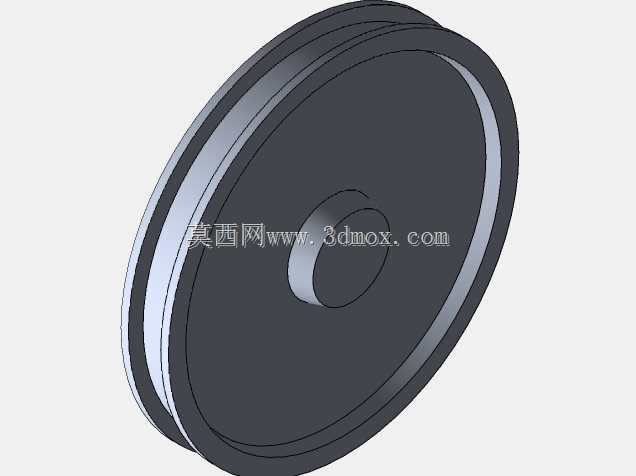

这类盘类传动轮是机械传动系统里十分常见的基础构件,日常在小型输送设备、轻工机械传动组、台式机床进给机构里都能见到它的身影,核心作用是通过轮缘的槽位配合传动带,实现动力在平行轴之间的平稳传递,相比齿轮传动它的安装容错率更高,运行噪音更低,不需要严格的啮合中心距管控,很适合中心距跨度稍大的动力传输场景。做这个零件的造型练习时,首先要理清它的结构层级:最外侧是带槽的轮缘工作区,这个区域的截面轮廓直接决定和传动带的贴合度,槽的角度、深度偏差过大会导致传动过程中皮带打滑、偏磨,缩短皮带的使用寿命;中间是辐板式的轮体连接段,这个部分做等厚的圆盘结构就可以,不需要额外做减重孔,毕竟这类小尺寸传动轮的自身重量不大,实心辐板的结构刚性更好,加工工序也更简单,批量生产时的车削效率更高;中心位置是带凸台的轮毂安装位,凸台的作用是增加和传动轴的配合接触长度,避免轮体在轴上出现晃动,轮毂内孔要和传动轴做过渡配合,孔的端面需要和轴线保持垂直,不然锁紧之后轮体会出现端面跳动,高速运转时会产生额外的振动。设计这类零件的时候,要先从安装边界倒推尺寸:首先确定适配的轴径,轮毂的外径一般取轴径的1.5到2倍,凸台的轴向伸出长度要比辐板厚度多出3到5毫米,保证锁紧螺母或者轴端挡圈能完全压在轮毂端面上,不会蹭到辐板表面。轮缘的外径要根据传动比要求来定,和配套带轮的外径比值就是这组传动的速比,轮缘上的带槽尺寸要匹配对应型号的传动带,比如普通V带或者平带的槽型参数都有对应的规范,不能随意设定槽的轮廓,不然会出现皮带装不进去或者卡滞的问题。辐板的厚度不用做太厚,一般取轮缘厚度的0.6到0.8倍就足够满足刚性要求,过厚只会徒增零件重量,提升材料成本,运转时的转动惯量也会变大,启停阶段的冲击会更明显。实际建模的时候,最适合的思路是用旋转特征做主体结构,先在过轴线的基准面上画出完整的截面轮廓,把轮缘的槽、轮毂的凸台、辐板的连接段一次性画在草图里,旋转360度就能得到主体结构,之后只需要做边角的倒角处理就可以,不需要额外的复杂特征。要注意轮缘和辐板的连接位置、辐板和轮毂的连接位置都要做圆角过渡,避免出现应力集中的问题,不然零件在长期交变载荷作用下,这些直角连接的位置很容易萌生裂纹,最终导致轮体断裂。安装的时候,这个轮体是套在传动轴上,通过键连接传递扭矩,轮毂上要加工对应的键槽,键槽的位置要和内孔轴线平行,宽度尺寸要和所选的平键做间隙配合,保证装配的时候能顺利推入,同时不会有过大的旷量。轮体装配到位之后,要打表检测轮缘的径向跳动和端面跳动,一般小尺寸传动轮的径向跳动要控制在0.1毫米以内,端面跳动控制在0.08毫米以内,这样运转的时候皮带不会出现周期性的松紧变化,传动过程更平稳,也能减少轴承端受到的额外径向力。这类零件的材质一般选用灰铸铁或者45号钢,灰铸铁的减震性更好,适合中低速的传动场景,45号钢的强度更高,适合转速稍高、传递扭矩更大的工况,表面做发黑处理就可以满足常规的防锈需求,不需要做额外的镀层处理。做这类基础零件的造型练习,核心是要建立从功能倒推结构的设计思维,不能只照着图纸描轮廓,要想清楚每一段尺寸、每一个结构对应的实际作用,比如为什么轮毂要做凸台,为什么连接位置要做圆角,为什么轮槽的角度有固定范围,把这些逻辑理清楚,后续做复杂传动件设计的时候才能避免出现结构不合理的问题,也能在选型的时候快速判断零件是否适配对应的工况,不会出现选型错误导致的设备故障。
