户外溯溪鞋及配套防滑鞋底结构设计

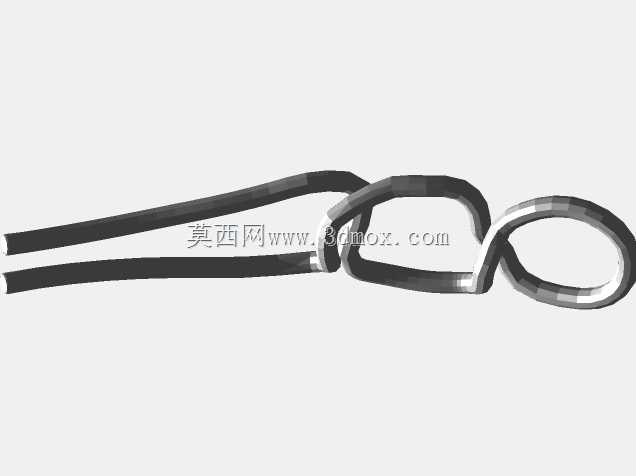

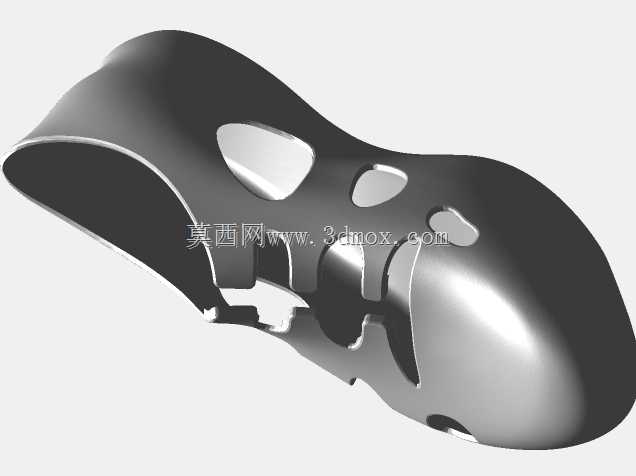

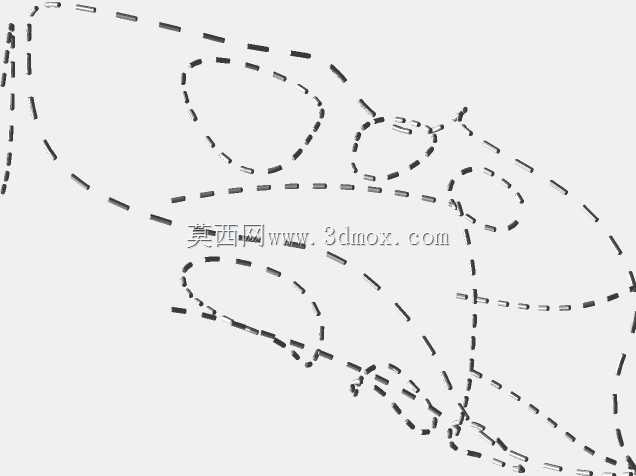

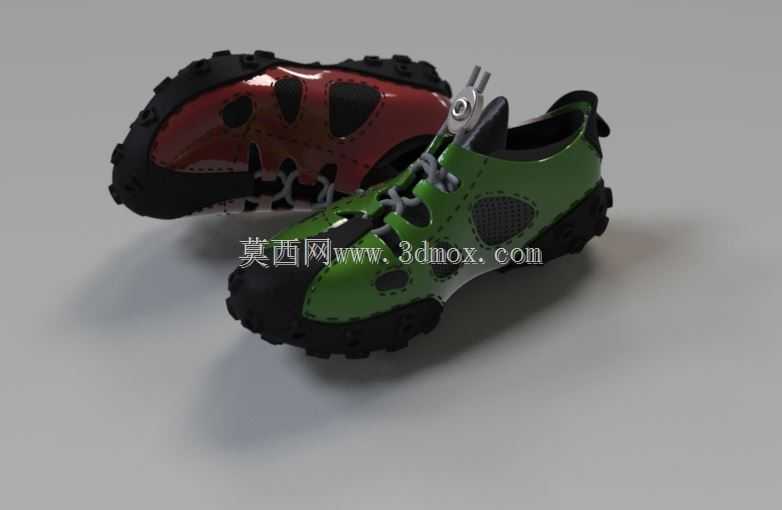

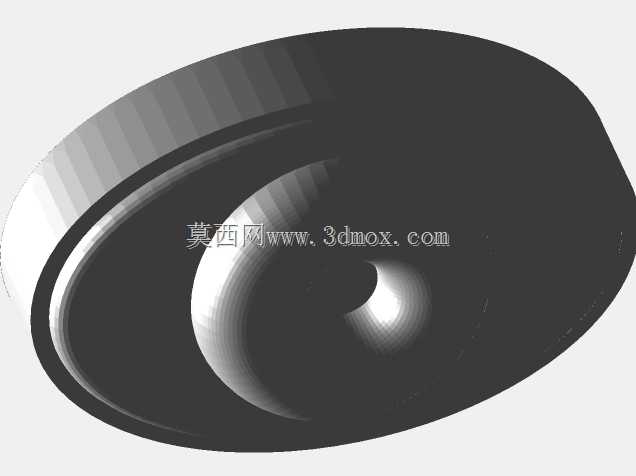

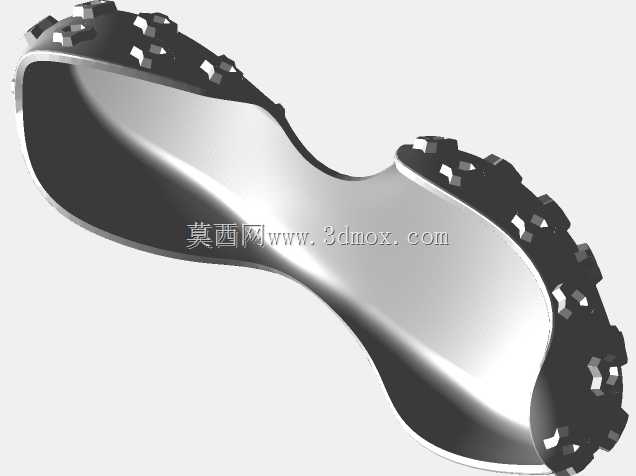

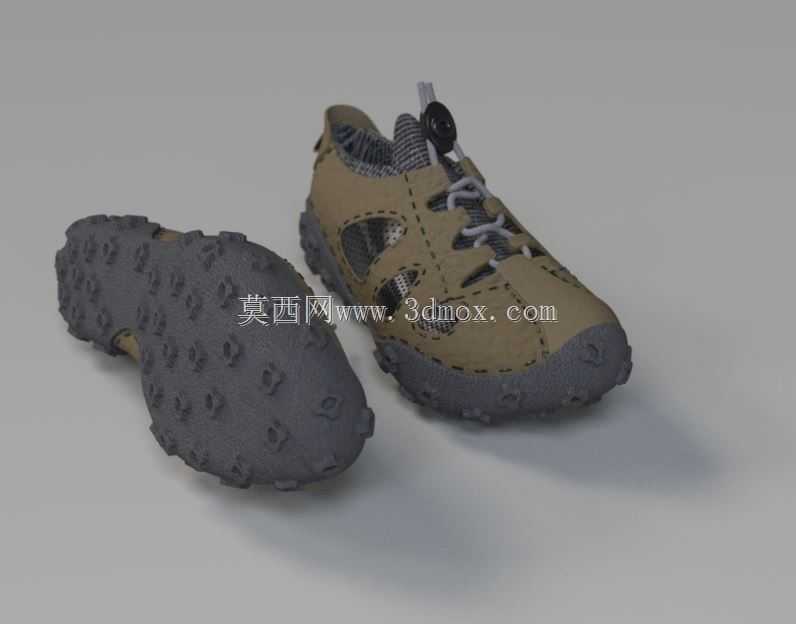

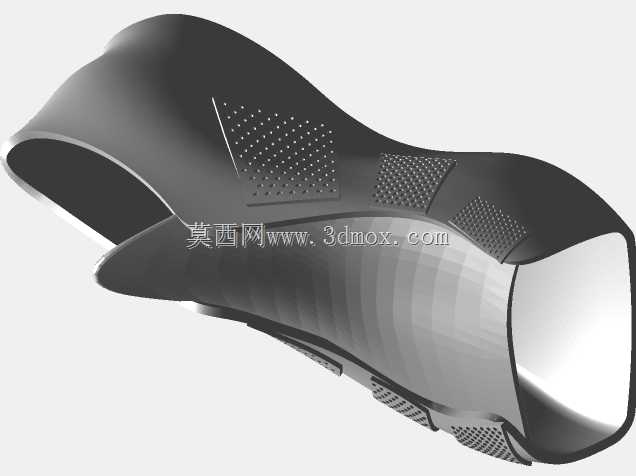

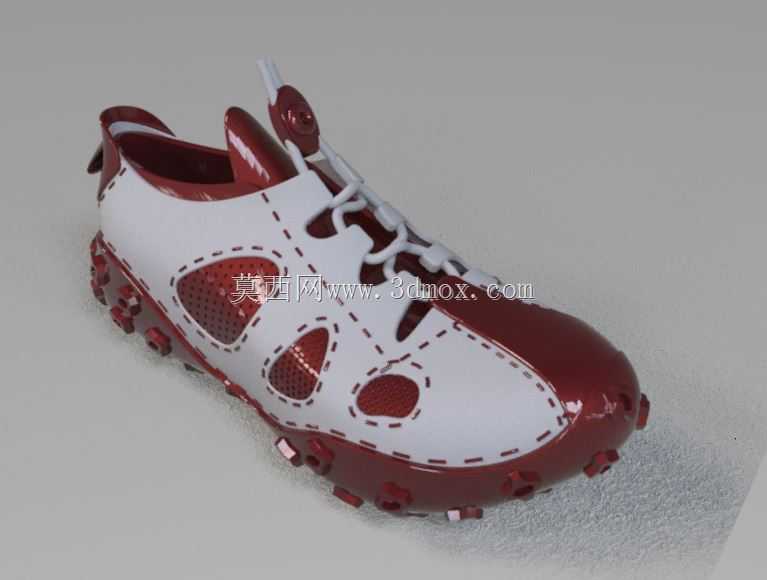

这套鞋履三维结构的建模核心围绕户外涉水场景的实际使用需求展开，建模过程完全依托标准鞋楦基准面搭建，所有曲面偏移量都严格匹配足部穿戴的人机工程边界，避免后续开模后出现磨脚、压脚背这类常见的鞋履结构问题。先从鞋底部分的设计逻辑来看，大底表面的凸起颗粒并非随意排布的装饰结构，每个颗粒的拔模角度、凸起高度都经过反复调整，颗粒边缘做了小圆弧过渡处理，既保证在湿滑岩石表面接触时能形成足够的静摩擦力，也能避免尖锐棱角在长期踩踏后出现过快磨损，同时颗粒之间的导流槽深度经过测算，涉水行走时进入鞋底的水流可以顺着槽道快速排出，不会在接触面形成水膜降低抓地力，鞋底侧边的包边高度向上延伸至鞋身下部12mm位置，能在行走磕碰石块时对鞋身面料形成防护，也能减少碎石从鞋身与鞋底的拼接缝隙进入鞋内。再看鞋身部分的结构设计，整体采用镂空拼接的结构形式，镂空区域的分布避开了足部受力的核心支撑位置，在脚背两侧、足弓区域设置大面积镂空，既可以在涉水时快速排出鞋内积水，也能提升高温环境下穿戴的透气性，鞋身的拼接缝线位置都做了内凹处理，避免缝线直接接触足部皮肤造成摩擦不适，鞋带系统采用快速收束的结构设计，鞋带孔的位置对应足部脚背的高低差做了点位偏移，系紧后可以均匀贴合脚背曲面，不会出现局部压合过紧的问题，鞋头位置做了硬质橡胶包边，厚度控制在5mm，能在踢到硬物时对脚趾形成有效防护，同时不会因为包边过厚增加鞋头的冗余重量。在建模的尺寸边界控制上，整体鞋长对应42码标准鞋楦设置为265mm，鞋底最宽位置位于前掌区域，宽度设置为92mm，足弓位置收窄至68mm，后跟宽度为72mm，鞋底整体厚度从前掌的12mm逐步过渡到后跟的18mm，这个厚度差可以在行走时形成自然的滚动支撑，降低长距离行走的足部疲劳，鞋身的整体高度控制在脚踝以下55mm，属于低帮鞋的结构范畴，既保证脚踝活动的灵活性，也能避免过高的鞋帮在涉水时灌入更多水流。这套模型的结构可以直接用于3D打印的样件试制，打印时可以将鞋身和鞋底拆分制作，分别选用柔性和刚性的打印材料验证穿戴效果，也可以导入渲染软件做不同配色方案的效果展示，用于前期的产品方案评审。建模过程中所有的拼接位置都预留了1.2mm的粘接余量，后续如果做实物打样，面料和鞋底的粘接面不需要额外做结构修整就能匹配，鞋身内部的鞋垫安装位置预留了3mm的深度空间，可以适配不同厚度的功能性鞋垫，满足不同使用场景的缓冲需求。另外在鞋底的内部结构中，对应足跟位置设置了直径30mm的圆形缓冲区域，该区域的内部做了微镂空的晶格结构，相比实心结构可以提升30%的冲击吸收能力，同时不会明显增加鞋底的整体重量，前掌的弯折位置做了横向的弱化槽，行走时前掌弯折的阻力更小，不会出现鞋底过硬导致的行走步态僵硬问题。鞋舌部分的建模采用了分层曲面设计，表层为耐磨面料层，中间预留了2mm的缓冲泡棉安装空间，边缘做了包边结构，避免长期穿戴后鞋舌边缘出现卷边变形，鞋舌与鞋身的连接位置设置了连接带，防止穿戴过程中鞋舌出现偏移错位。
