M10规格吊环螺栓适配工业机柜吊装

在工业现场的机柜移位、安装作业中，这类吊环螺栓是不可缺少的受力连接件，区别于普通外六角螺栓，它的环形头部专门用于穿入卸扣、吊绳，实现整柜的垂直起吊与短距离移位，尤其适配Kuka系列工业机器人配套的电控机柜，这类机柜内部集成了伺服驱动、控制器、IO模块等高密度电子元件，整柜重量通常在几十到上百公斤区间，人工抬举不仅效率低，还容易因受力不均导致柜体变形、内部元件松动，采用对应规格的吊环螺栓作为吊点，能让起吊受力沿螺栓轴向垂直传递，避免附加弯矩对柜体安装螺纹造成损伤。

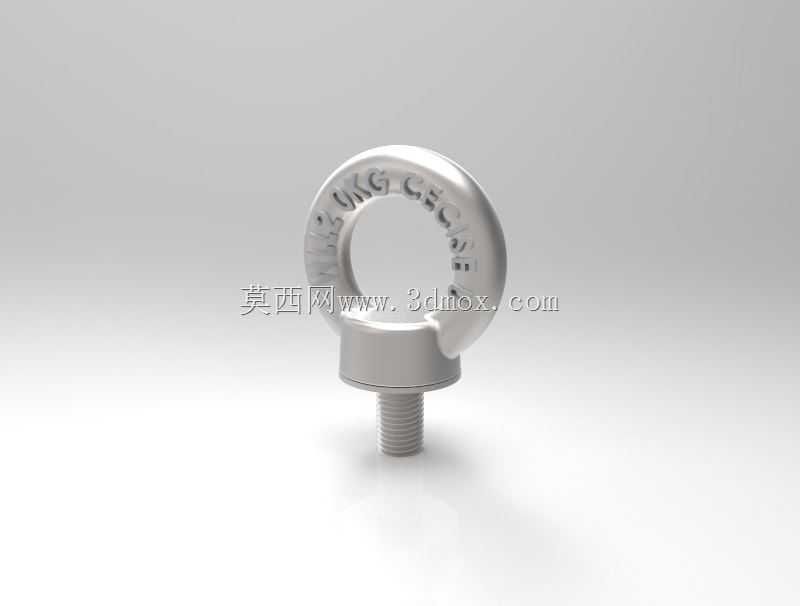

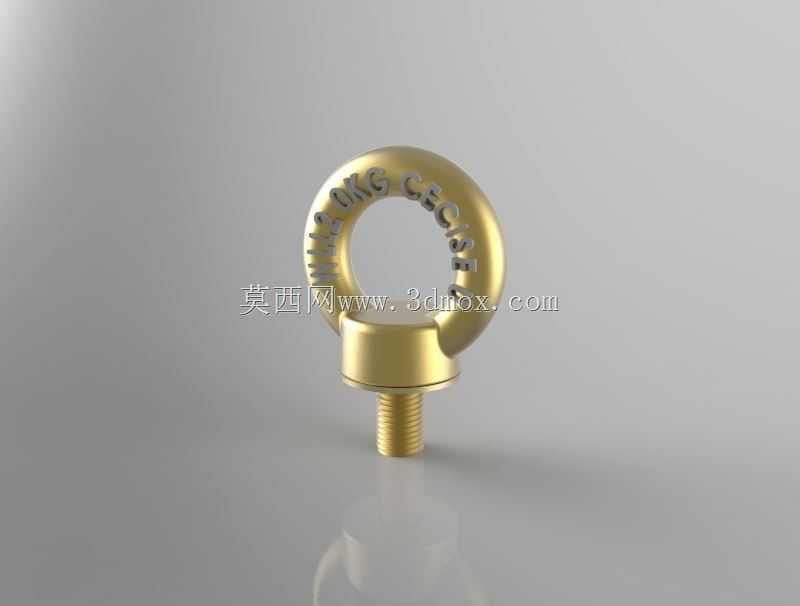

从结构设计来看，这款M10吊环螺栓的环形部分与螺杆采用一体式锻造结构，不存在焊接拼接的应力薄弱点，环体内壁做了圆弧过渡处理，当吊索与环体接触受力时，不会出现尖锐棱角切割吊索的问题，能降低吊具磨损断裂的风险。螺杆部分为标准公制粗牙螺纹，螺距1.5mm，螺纹有效旋合长度经过核算，当完全拧入机柜顶部预设的螺纹安装孔时，旋合牙数满足静载起吊的受力要求，不会出现滑牙脱扣的情况。环体与螺杆衔接的位置做了加厚的台肩结构，当螺栓拧紧到位后，台肩端面会完全贴合机柜安装面，一方面能增大接触面积降低接触面压，避免较薄的机柜顶板被压溃变形，另一方面能起到限位作用，保证螺栓拧入深度一致，避免因拧入过深顶到柜内元件、或是拧入过浅导致螺纹啮合不足。

实际安装使用时，需要注意安装面的平面度要求，如果机柜顶部安装位置存在焊接变形、凸起毛刺，要先做打磨找平处理，保证台肩端面能完全贴合安装面，禁止在台肩与安装面之间垫入多层垫片调整高度，否则会导致螺栓受力时出现附加弯矩，大幅降低额定承载能力。起吊作业前要确认两个对称布置的吊环螺栓都已完全拧紧，吊索与垂直方向的夹角不能超过允许范围，夹角过大会导致螺栓承受的径向分力陡增，超出设计承载阈值。这类吊环螺栓除了用于机柜吊装，也可作为小型工装夹具、轻型自动化设备机架的临时吊点使用，只要安装基体的螺纹强度足够、安装面贴合平整，就能稳定传递起吊载荷。

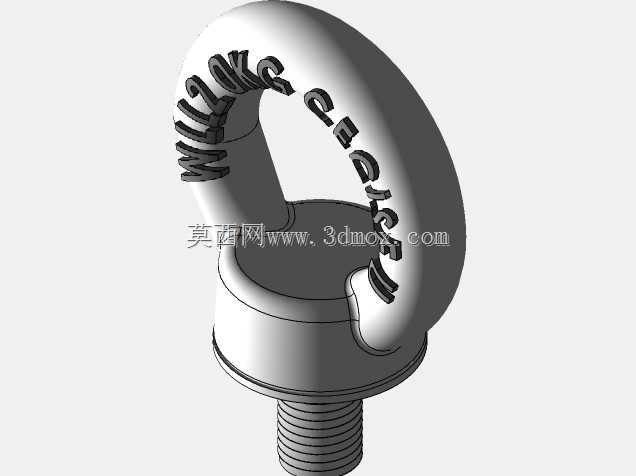

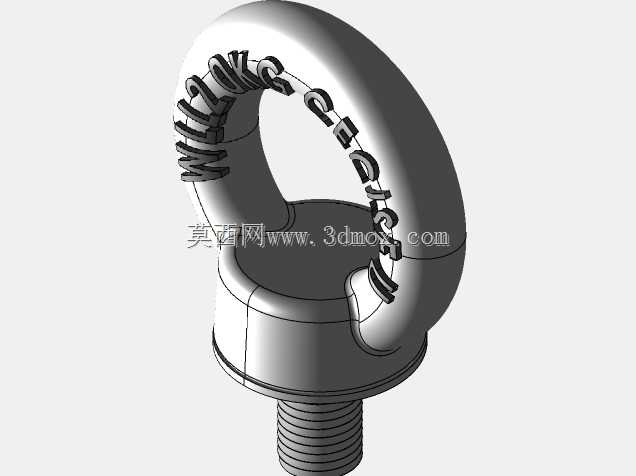

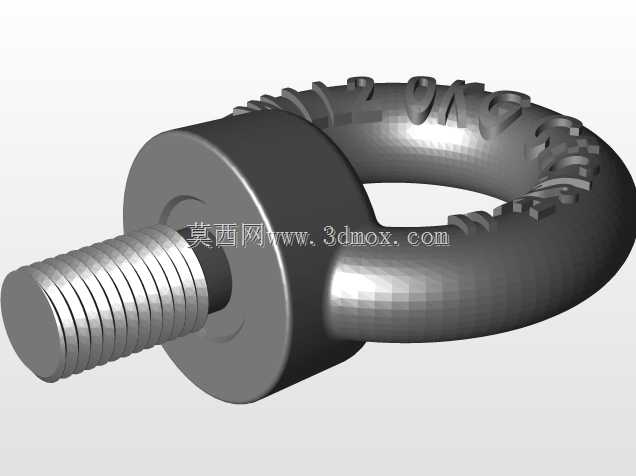

建模过程中，对环体的曲面过渡做了连续曲率处理，既还原了锻造件的圆滑外形特征，也保证了后续做有限元受力分析时，网格划分不会在曲面突变位置出现应力奇异，能准确模拟实际受力状态。螺杆部分的螺纹采用精确的牙型轮廓建模，可直接用于虚拟装配中的干涉检查，验证螺栓拧入过程中是否会与柜内的走线槽、安装支架发生空间冲突，提前在设计阶段规避安装干涉问题。台肩部分的直径、厚度尺寸都参考通用五金件的实际参数设置，装配时能准确呈现台肩压紧安装面的状态，方便结构设计人员核对安装空间是否足够，比如吊环拧入后，环体转动范围内是否有突出的柜体筋条、接线端子，避免现场安装时出现环体被卡住无法转动、吊索无法穿入的问题。

从安装边界来看，这款M10吊环螺栓安装完成后，环体处于竖直状态时的总高度、环体外径尺寸都做了1:1还原，设计人员在布局机柜顶部的走线槽、散热风机、警示灯等附件时，可以直接参考模型的外轮廓尺寸预留足够的操作空间，不需要反复核对实物样品尺寸，能缩短机柜整体的设计迭代周期。需要注意的是，这类吊环螺栓仅适用于静态垂直起吊场景，不能用于长时间承载、频繁交变载荷的吊挂场景，也不允许在环体上焊接其他附件，高温环境下使用时还要考虑材料强度下降的折减系数，这些使用边界在结构选型时都需要结合实际工况确认。
