便携式磁力钻架结构三维设计

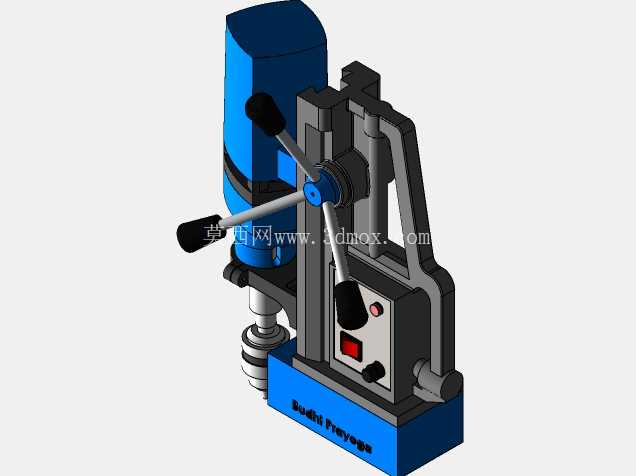

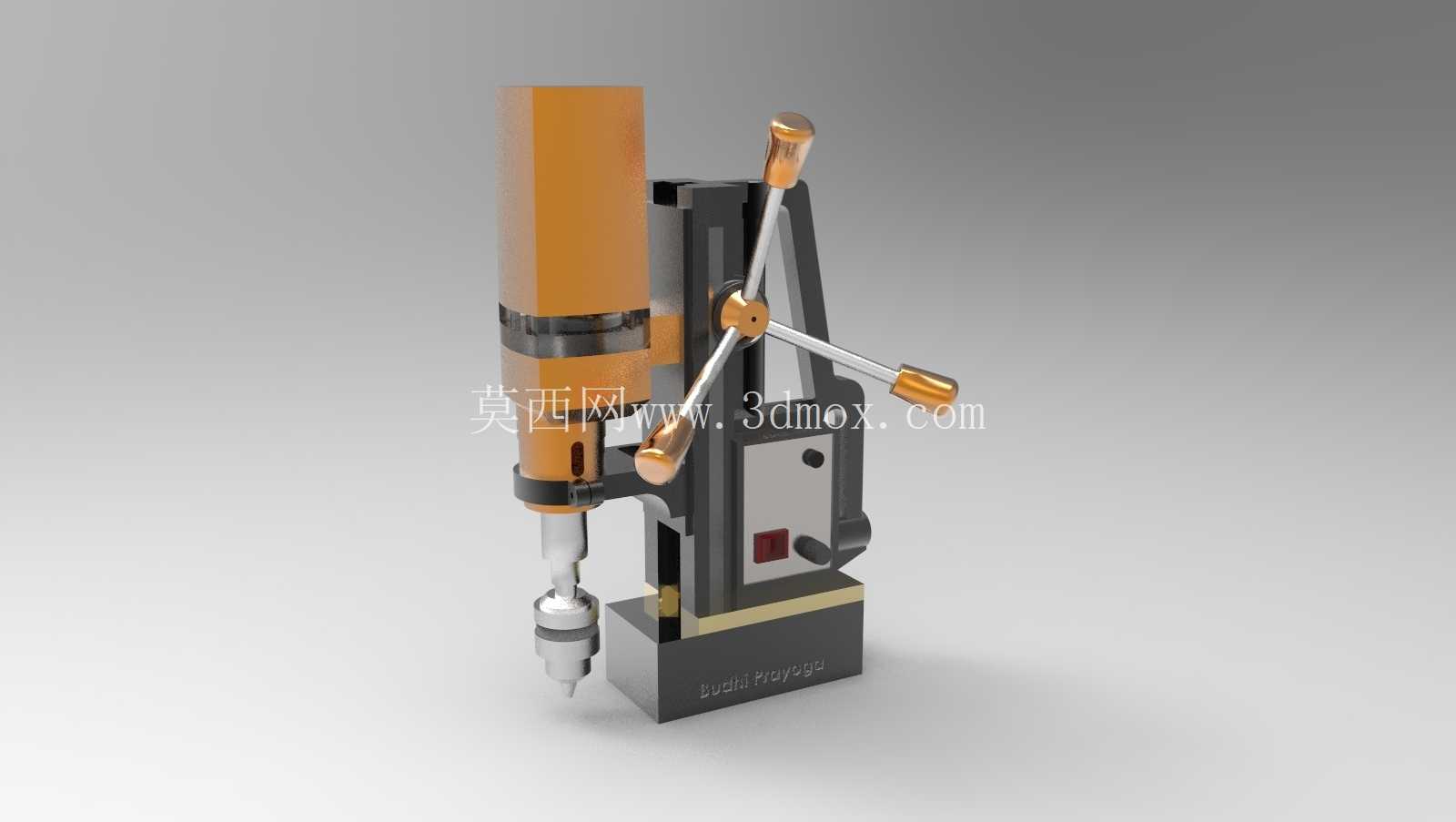

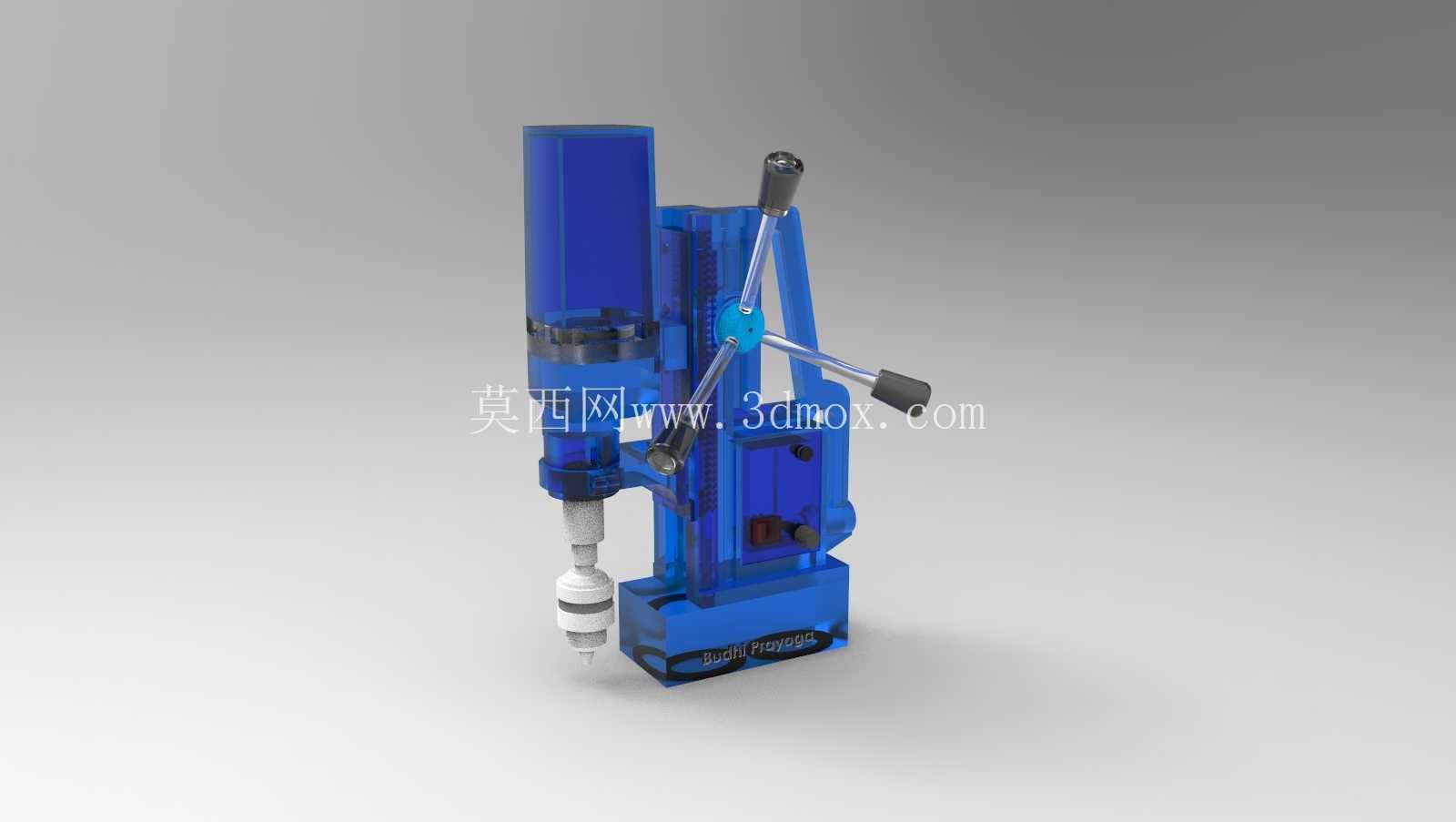

在大型钢结构现场施工、重型设备维保、船厂船体加工作业场景中，经常会遇到无法将工件移动到固定钻床工位的钻孔需求，磁力钻正是为这类场景开发的便携钻孔设备，本次呈现的磁力钻架结构，完整还原了这类设备的核心机械构造。从实际作业需求出发，这类设备首先要解决的是固定稳定性问题，底座内置的磁座模块通电后可产生强磁吸附力，能够牢牢贴合在碳钢类导磁工件表面，不需要额外搭建复杂工装夹具，哪怕是垂直立面、仰位的曲面钢结构表面，也能实现稳定固定，避免钻孔过程中设备移位导致的孔位偏差、钻头崩损问题。

设备的进给操作结构采用了双操作手柄布局，分别设置在立柱两侧不同高度位置，操作人员可以根据自身站位、施力角度选择合适的手柄操控进给，手动进给的传动结构通过齿轮与立柱上的齿条啮合，将手柄的旋转运动转化为主轴箱的垂直直线进给，进给行程的阻尼感经过结构匹配设计，既不会因为过松导致进给窜动，也不会因为过涩增加操作负荷，操作人员可以精准控制进给量，针对不同厚度的板材、不同孔径的加工需求调整下钻速度，减少钻头折断的概率。主轴部分采用了模块化的装夹结构，可以适配不同规格的钻夹头，既可以装夹普通麻花钻进行常规钻孔作业，也可以更换专用的空心钻头完成大孔径的钢板开孔作业，满足不同场景下的金属钻孔加工需求。

从结构设计的逻辑来看，整个机架采用了立式立柱承载的布局，主立柱采用高强度合金钢结构，表面做了硬化处理，保证主轴箱上下滑动时的导向精度，长期使用也不会出现导向间隙过大的问题。驱动电机布置在主轴箱的上方位置，通过内部的齿轮减速机构将电机的高转速转化为钻孔需要的低转速大扭矩输出，这种布局一方面可以平衡整机的重心，让磁座的受力更均匀，另一方面也能减少钻孔时的震动传递，提升钻孔的表面光洁度与位置精度。设备的侧面设置了锁紧结构，当需要调整钻孔初始位置、或者长时间停在某一行程位置时，可以通过锁紧手柄将主轴箱固定在立柱的对应位置，避免设备移位。

关于安装边界与尺寸适配，这类便携磁力钻的整体占地面积远小于台式钻床，底座的磁座接触面做了高精度平面加工，保证和工件表面的贴合面积最大化，吸附力不会因为接触面存在间隙出现衰减。整机的重心经过配平设计，磁座吸附后整机的重心投影完全落在磁座接触面范围内，即使在侧面、顶面作业时也不会出现倾翻的风险。设备的电源线、控制开关都布置在方便操作的侧方位置，不会干涉进给操作的动作空间，操作人员站在设备侧方就可以完成开关控制、进给操作、位置调整的全流程作业，不需要频繁挪动站位。

在结构细节的处理上，进给手柄的握把采用了防滑绝缘材质，既可以提升操作时的握持摩擦力，也能在设备出现电路故障时起到一定的绝缘防护作用。主轴的输出端设置了防尘护套，钻孔产生的铁屑、切削液不会进入主轴内部的轴承与传动结构，延长设备的维护周期。整个机架的外露结构件都做了圆角处理，没有尖锐的凸起棱角，避免现场搬运、操作过程中出现磕碰划伤的问题。和台式钻床相比，这类磁力钻不需要固定的安装工作台，可以灵活移动到各个作业点位，尤其适合大型钢结构工程现场、重型机械设备的现场维修、桥梁钢结构加工作业等无法移动工件的场景，能够大幅降低钻孔作业的工装准备成本，提升现场加工的效率。在三维建模过程中，各个运动部件的配合间隙都按照实际工程公差进行了还原，包括主轴箱和立柱的滑动配合间隙、进给齿轮和齿条的啮合间隙、手柄转动的行程范围都和实际设备的参数保持一致，可以直接用于这类设备的结构改进、工装适配设计的参考，也可以作为现场作业人员培训的结构演示模型使用，帮助操作人员理解设备的传动逻辑，更好地掌握设备操作与日常维护的要点。
