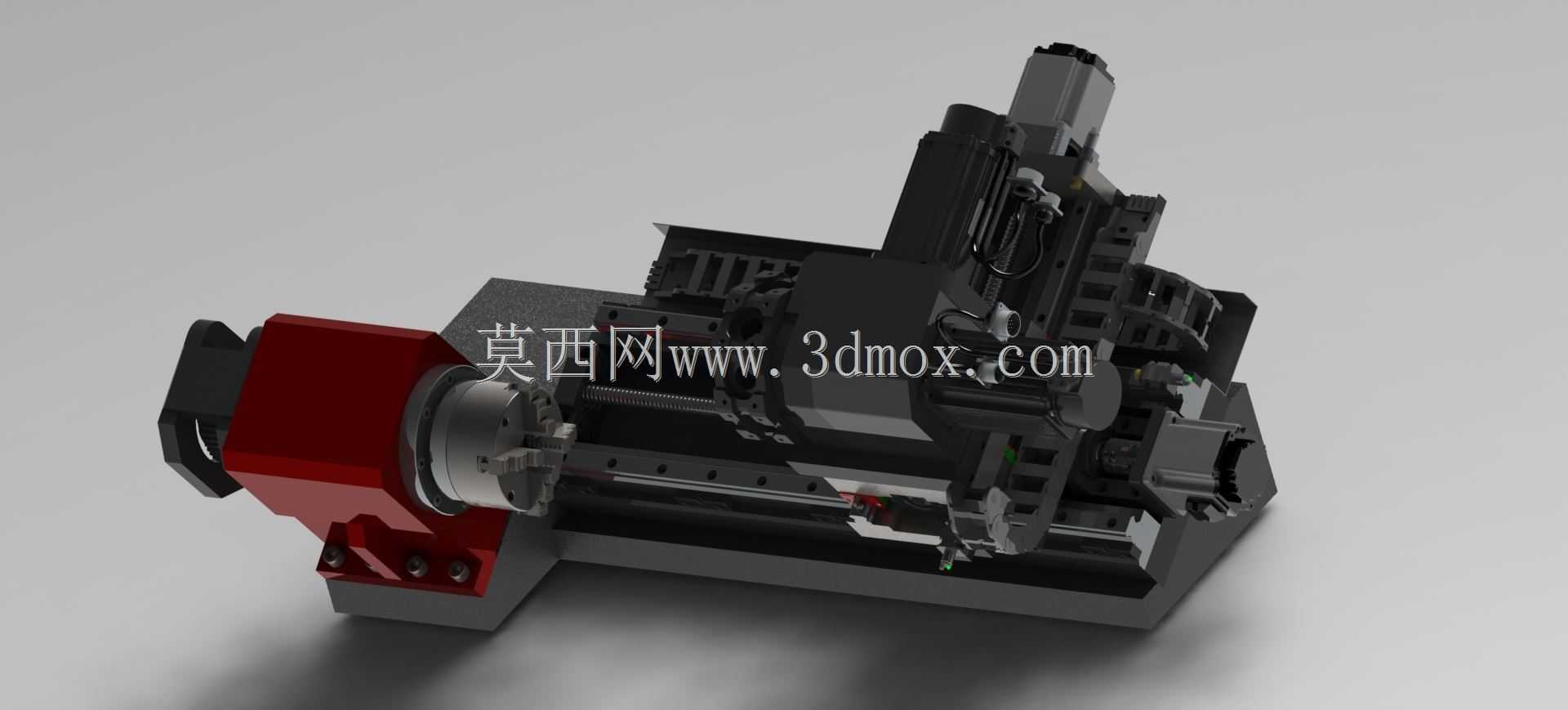

带ATC功能斜床身数控车削加工设备

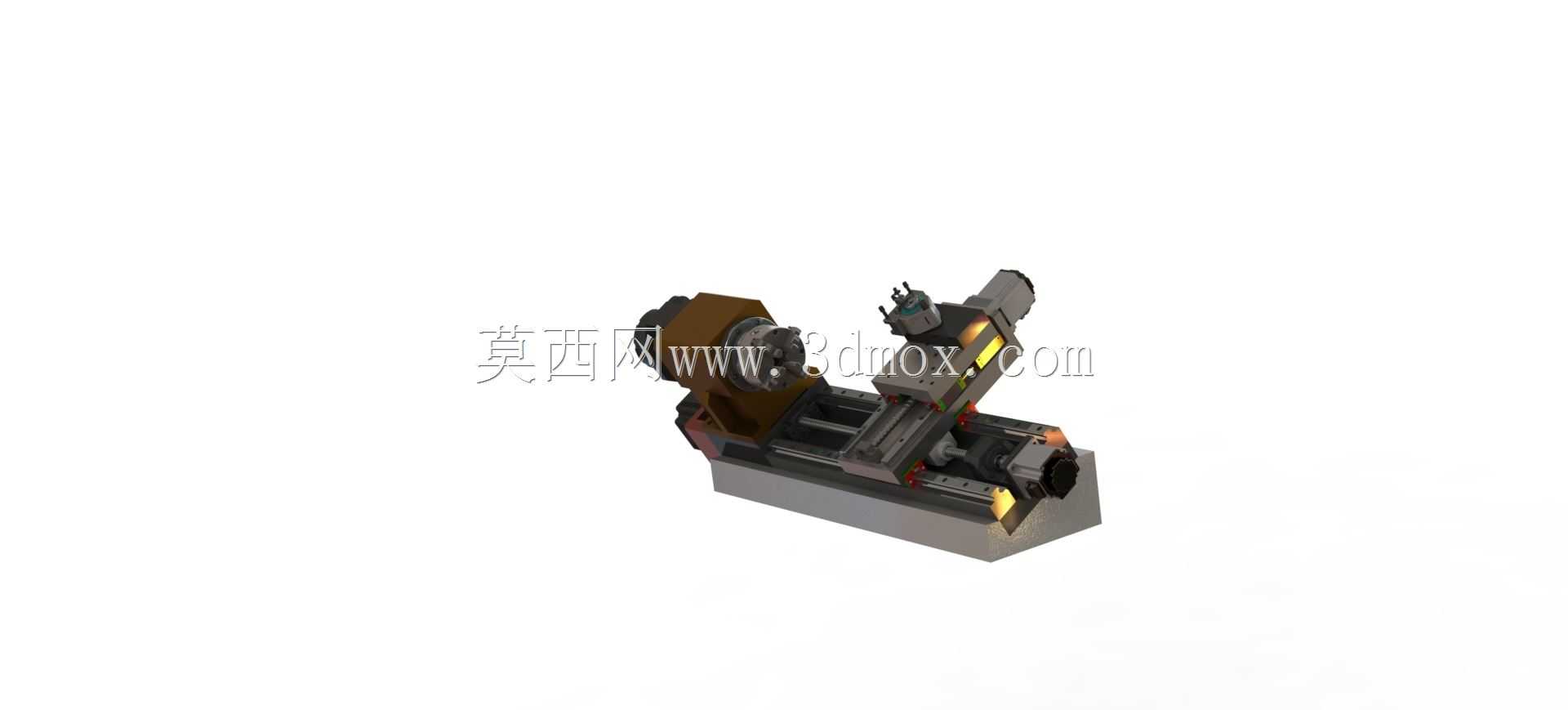

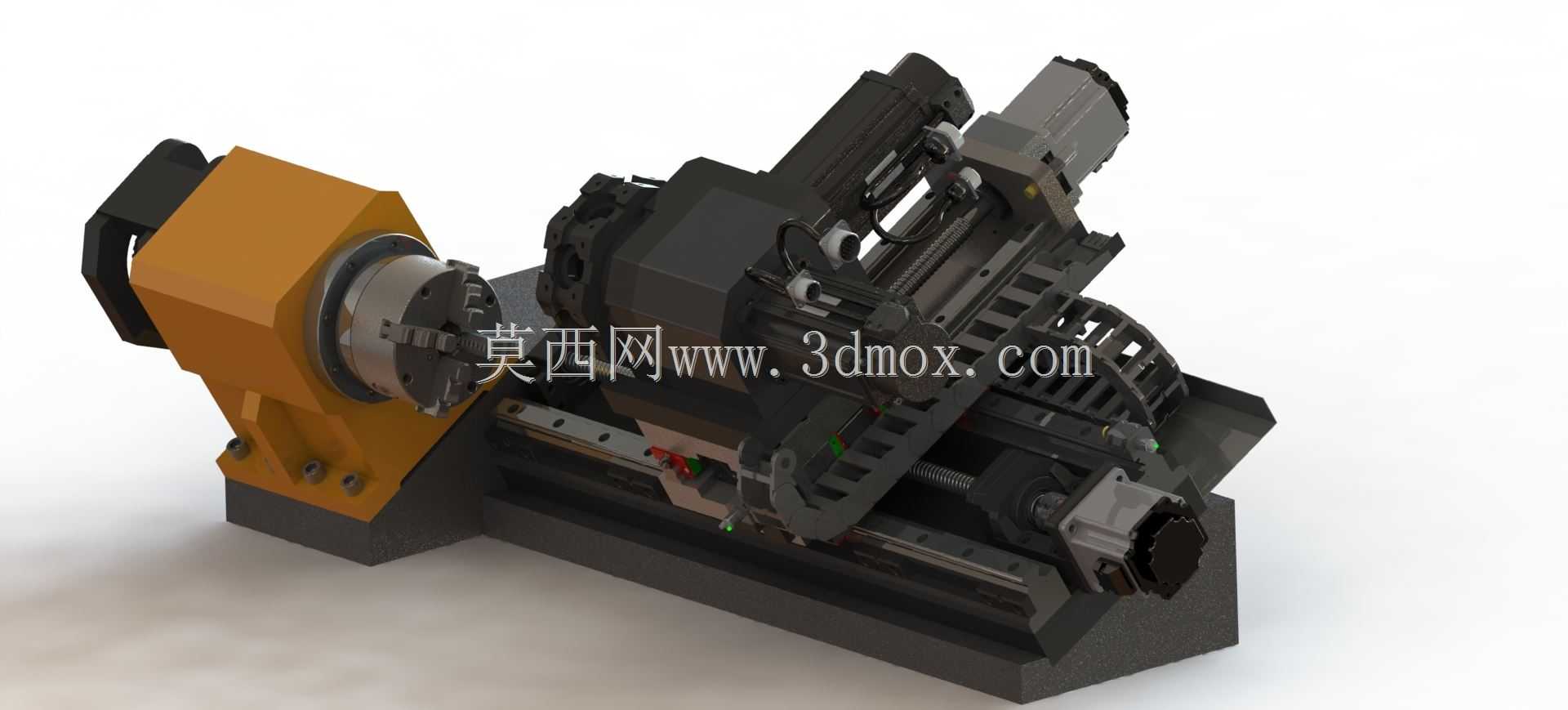

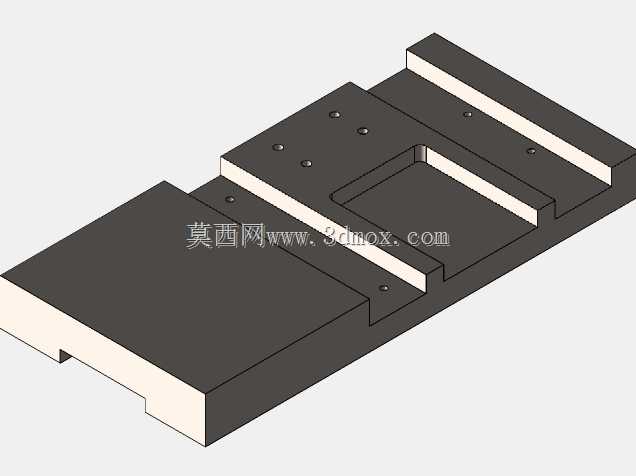

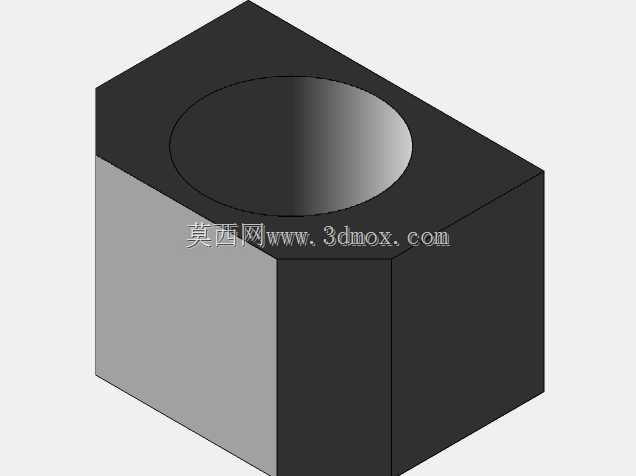

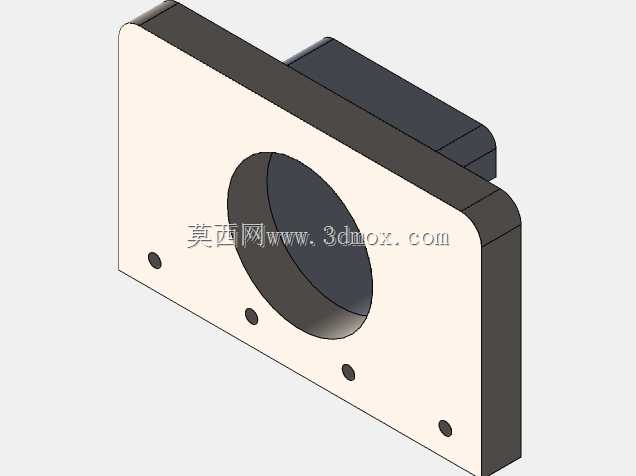

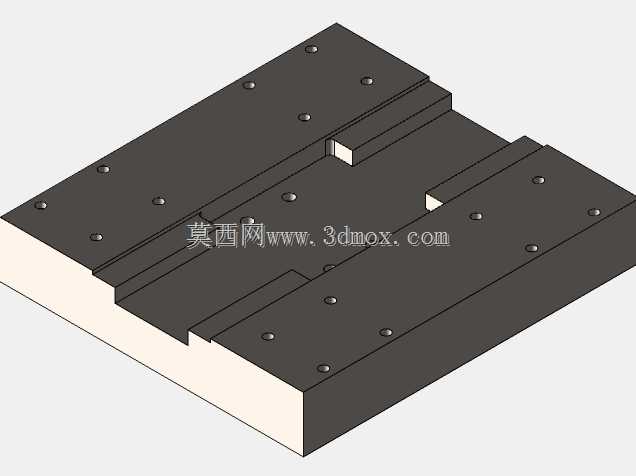

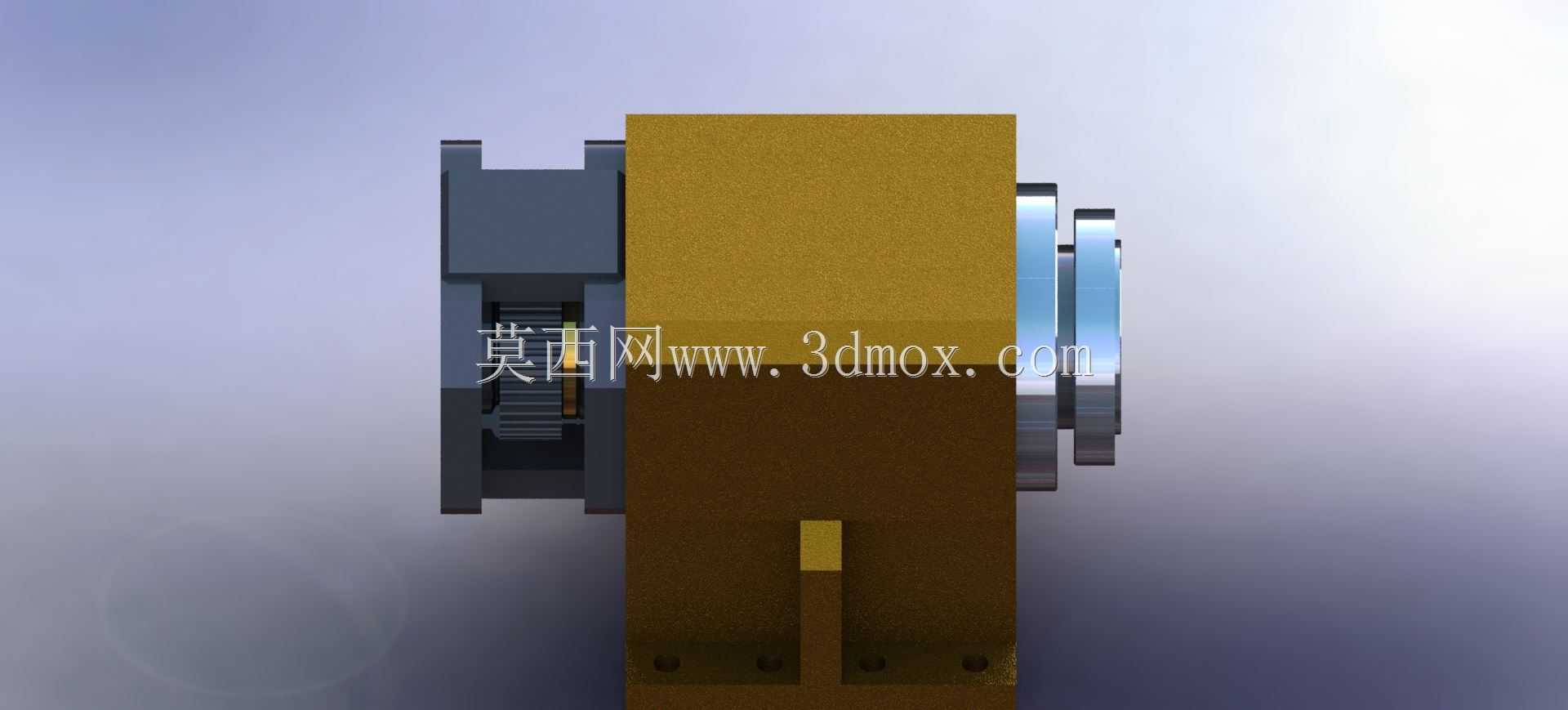

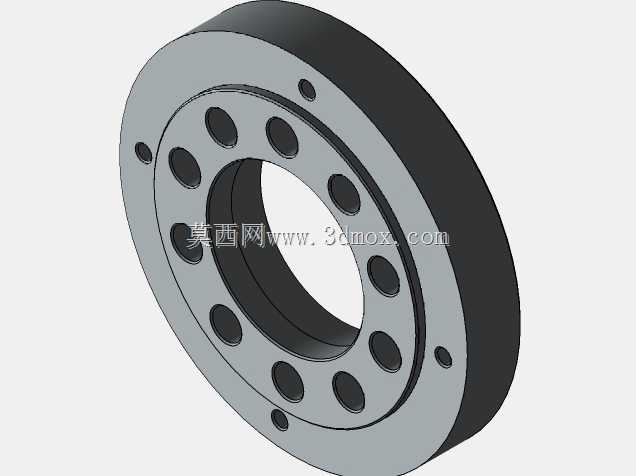

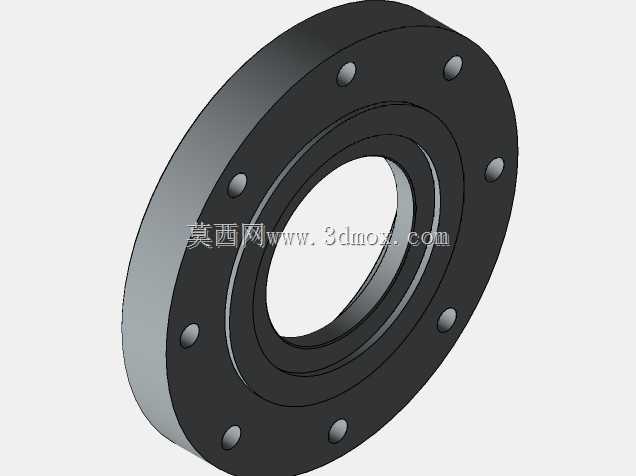

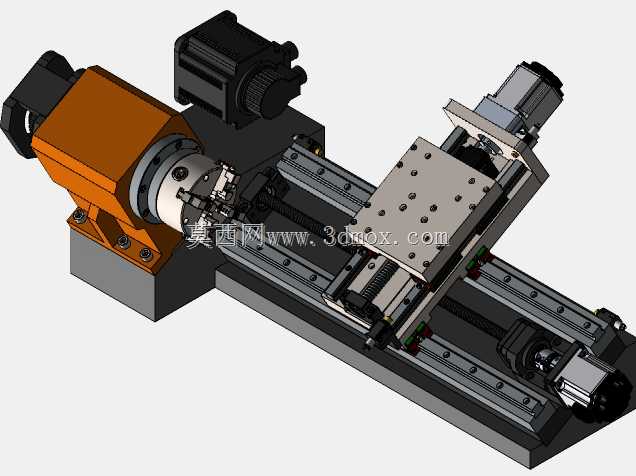

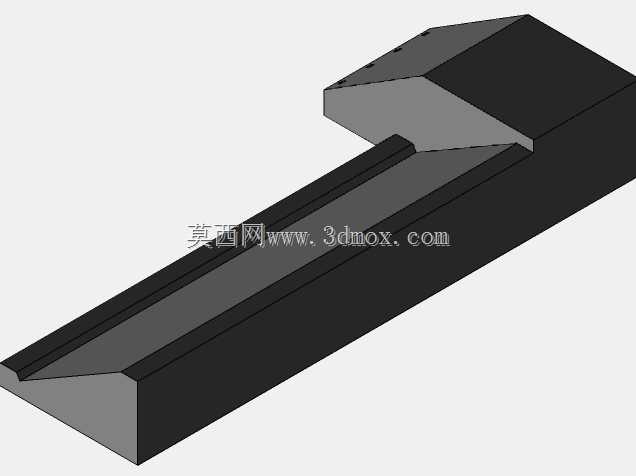

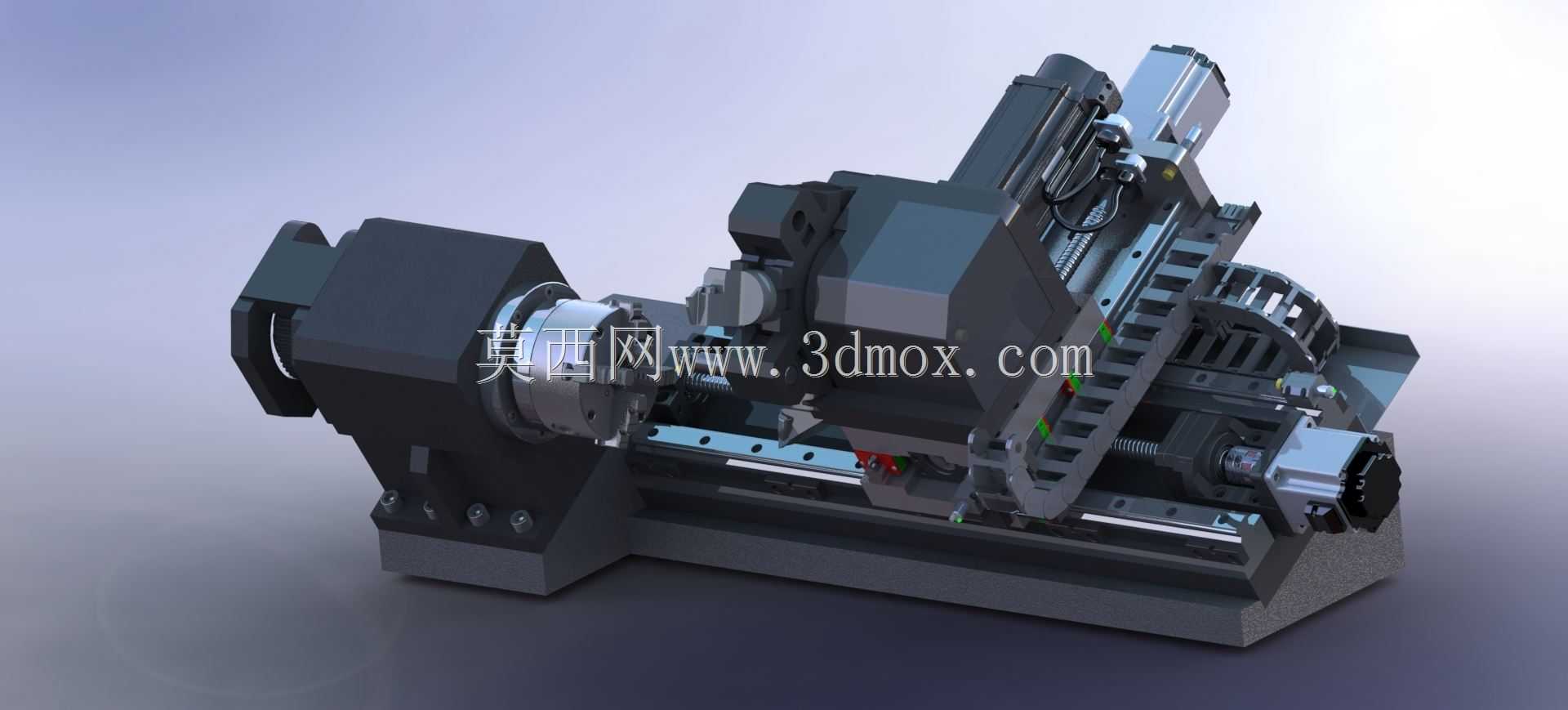

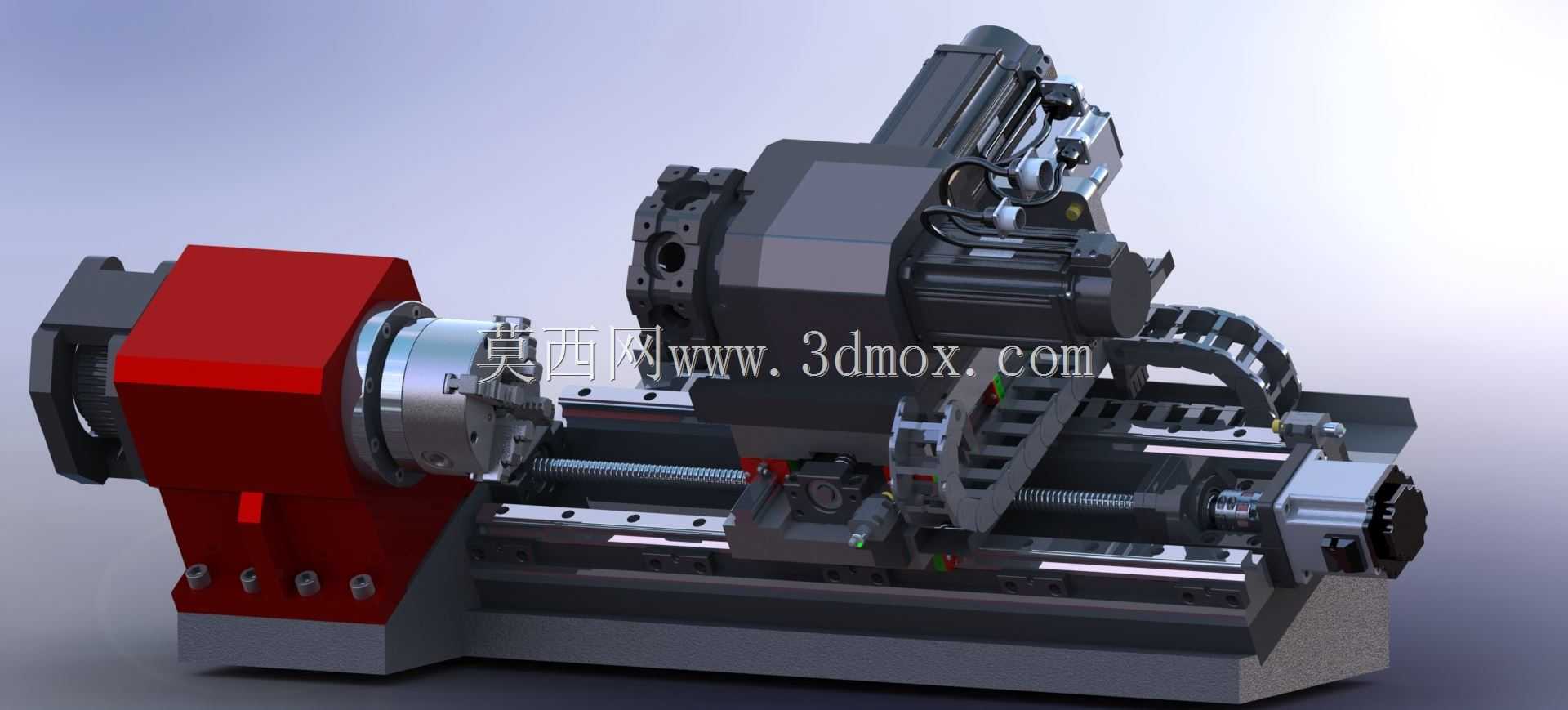

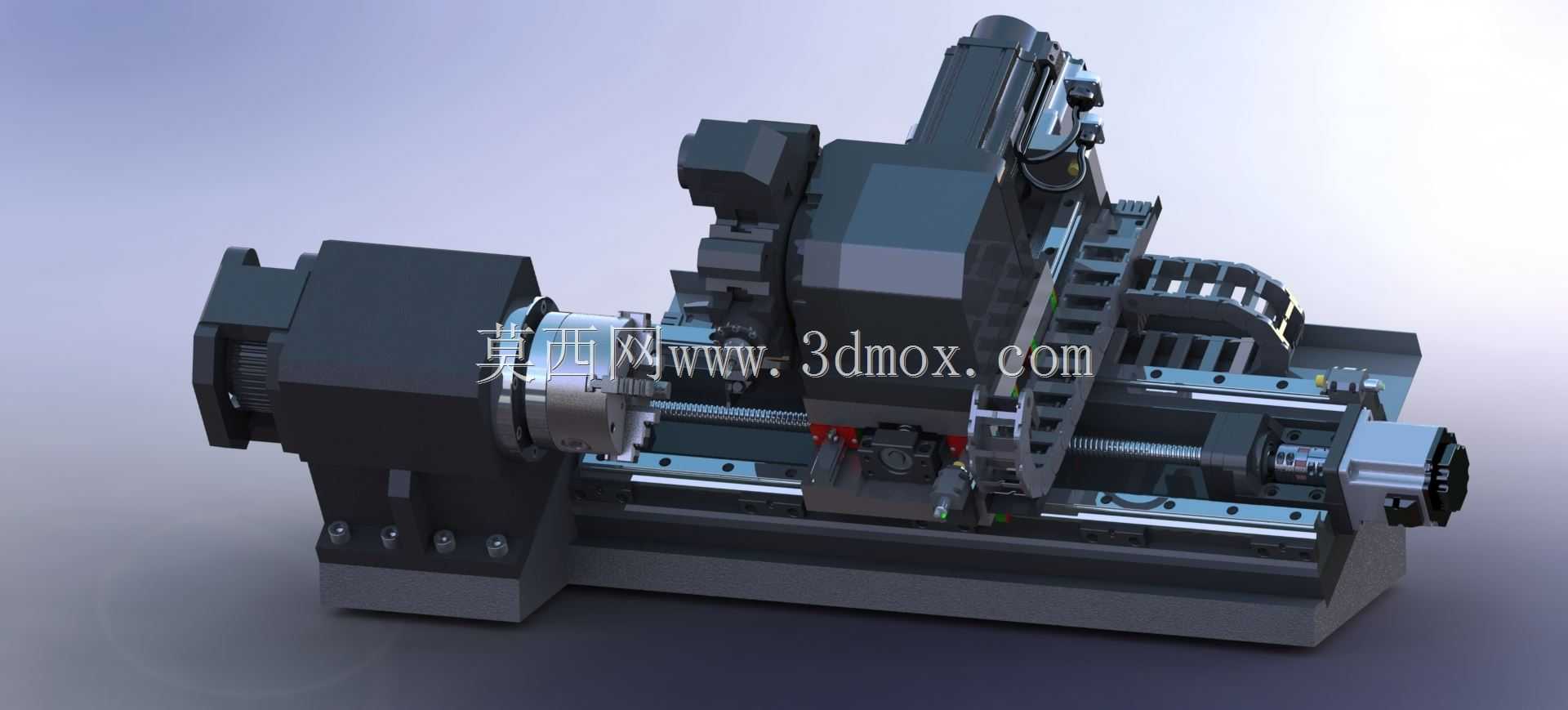

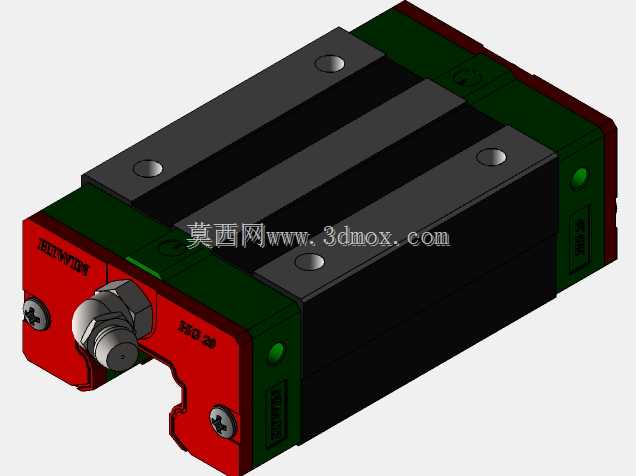

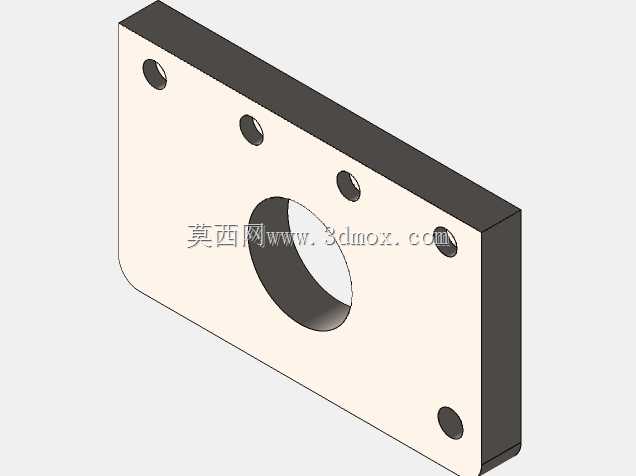

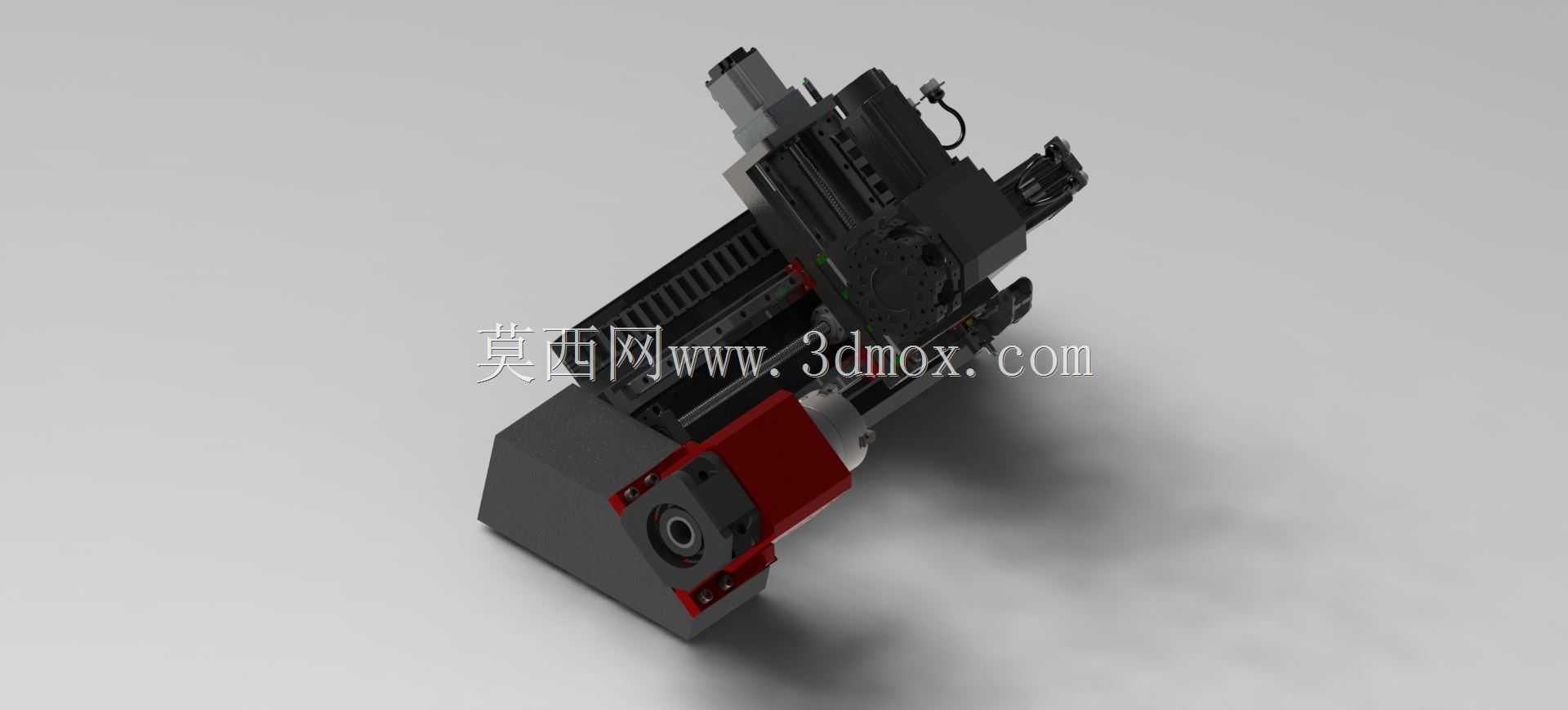

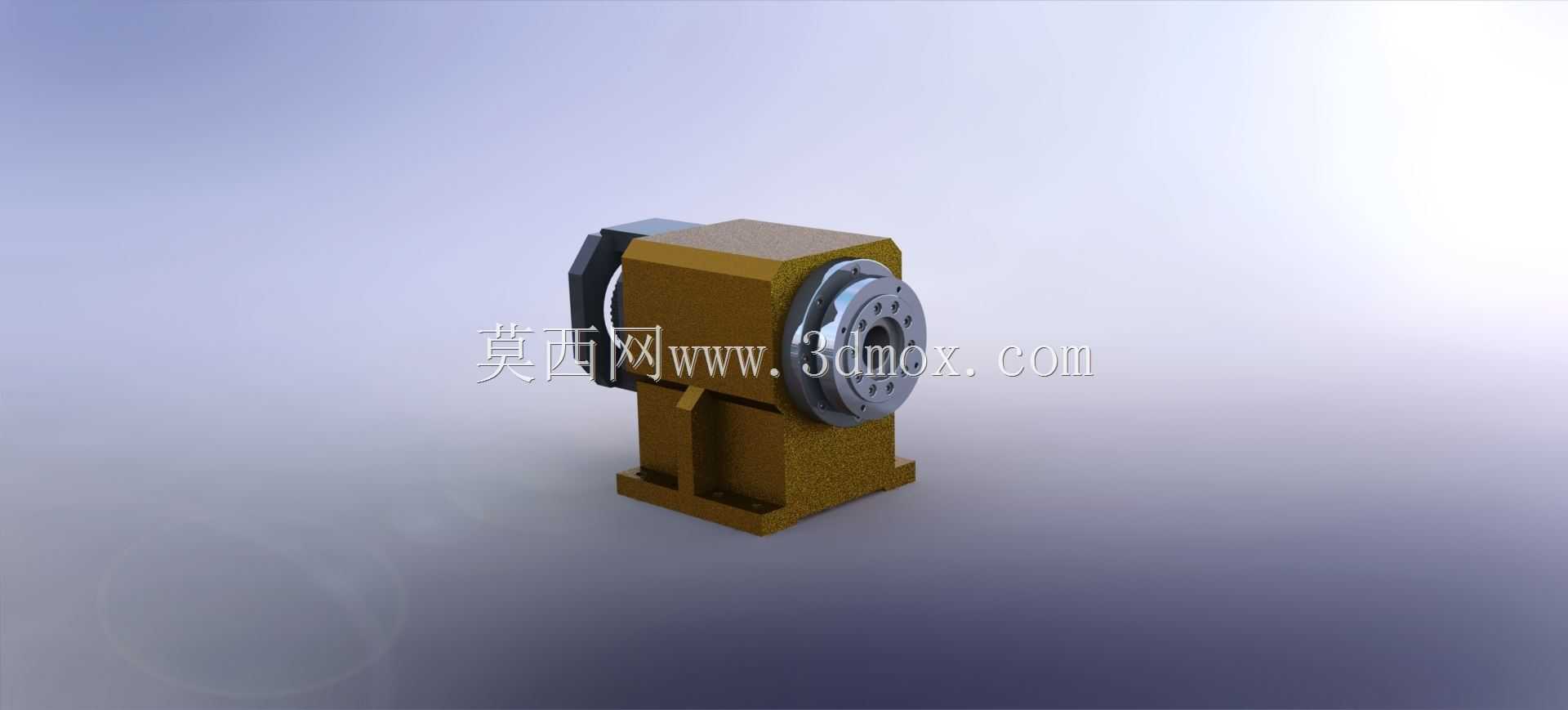

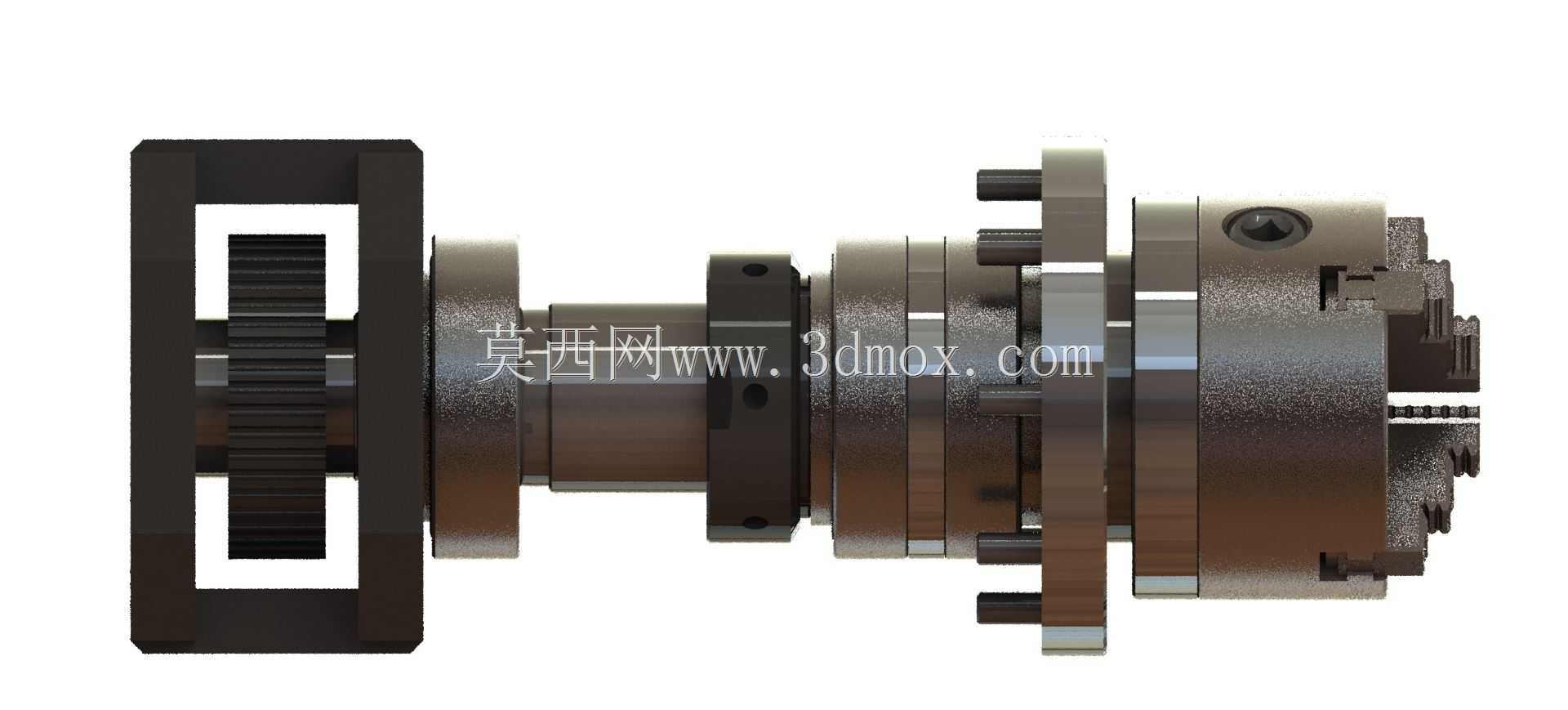

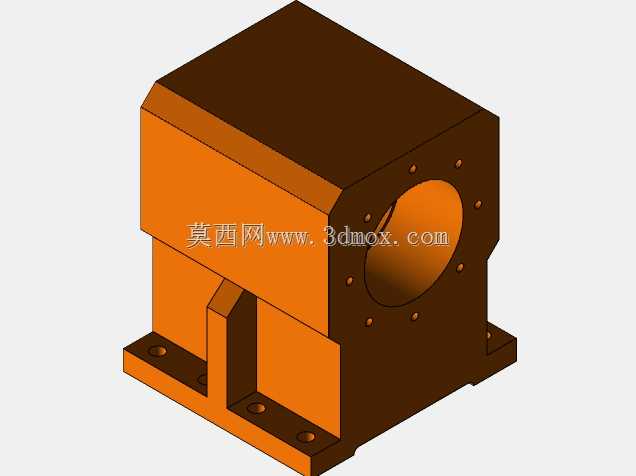

这款斜床身布局的车削加工设备，核心面向中小规格回转类零件的精密加工场景，覆盖汽配、液压元件、通用五金等行业的批量或小批量定制加工需求，可完成外圆、内孔、螺纹、锥面、复杂曲面等多工序连续加工，搭配8工位ATC现场加工刀站后，能在单次装夹下完成多把刀具的自动切换，减少重复装夹带来的定位误差，大幅提升复杂零件的加工效率与精度一致性。设备主轴单元采用1.5千瓦交流伺服主轴，可实现宽范围无级调速，兼顾低速大扭矩切削与高速精加工的转速需求，主轴端部配套标准卡盘连接接口，可适配液压卡盘或手动卡盘，根据加工场景灵活切换装夹方式，卡盘夹持范围覆盖常规直径的棒料与盘类零件，满足多数通用加工场景的装夹需求。床身采用斜置式布局设计，相较平床身结构，排屑性能更优异，切屑可依靠自重滑落至排屑器区域，避免切屑堆积在导轨、丝杠传动区域造成的部件磨损，同时斜床身的结构刚性更优，切削过程中的抗振性能更好，可支持更大切削参数的重载加工场景。进给系统采用高精度滚珠丝杠搭配线性导轨的传动组合，X、Z轴均配置伺服驱动单元，可实现精准的进给定位，重复定位精度可满足精密零件的加工公差要求，导轨与丝杠均配置对应的防护结构，阻挡切削液、切屑进入传动副，延长核心传动部件的使用寿命。刀塔部分采用伺服驱动的动力刀塔结构，除了常规的车削刀具安装位，还可配置动力刀座完成钻、铣、攻丝等复合加工工序，实现车铣复合加工能力，减少零件在不同设备间的周转流程。设备的整体安装边界经过紧凑化设计，占地面积适配多数中小型机加工车间的设备布局需求，床身底部预留水平调节螺栓安装位，可根据车间地面情况调整设备水平度，保证加工过程中的设备稳定性。电气柜与主机采用分离式布局设计，避免切削液、油雾进入电气元件区域，电气元件排布预留充足的散热与维护空间，日常检修时可快速触达各个电气节点。冷却系统采用可调节喷嘴结构，可根据加工位置调整切削液喷射方向，保证切削过程中刀具与工件接触区域的充分冷却与冲屑，配套的切削液水箱预留充足容积，减少频繁加注切削液的频次。防护结构采用全封闭或半封闭的钣金防护，阻挡切削过程中的切屑飞溅与切削液外溢，改善车间作业环境，操作门配置安全联锁结构，设备运行过程中打开防护门会触发停机保护，避免安全事故。设计过程中优先考虑了部件的工艺性，床身、主轴箱等基础铸件采用合理的筋板布局，在保证整体刚性的前提下控制铸件重量，降低生产成本，各个外购件均采用行业通用标准接口，后续维护更换配件时无需定制特殊规格部件，降低设备全生命周期的维护成本。传动部件的润滑系统采用集中自动润滑设计，可按照设定周期自动为导轨、丝杠等运动副加注润滑脂，避免人工润滑不及时造成的部件异常磨损。主轴箱内部的齿轮与轴承采用飞溅润滑与强制润滑结合的方式，保证高速运转过程中各个摩擦面的充分润滑，控制主轴温升，避免热变形对加工精度造成影响。尾座部分可根据加工需求选配可编程尾座或手动尾座，针对长轴类零件加工时提供稳定的顶尖支撑，避免长轴加工过程中出现让刀变形问题，尾座套筒的伸缩行程可满足不同长度零件的顶紧需求。
