桌面级小型数控雕刻机整体结构设计

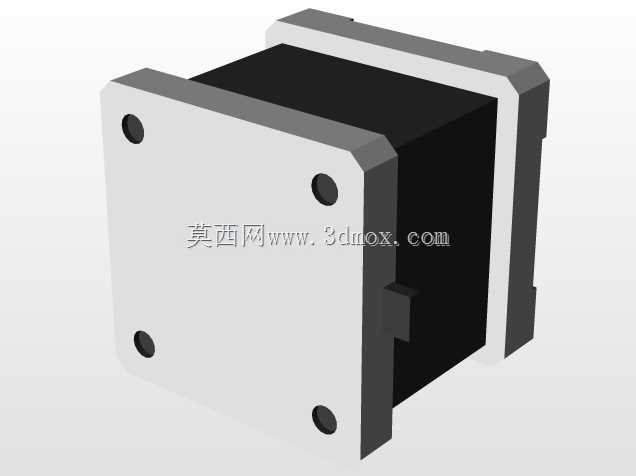

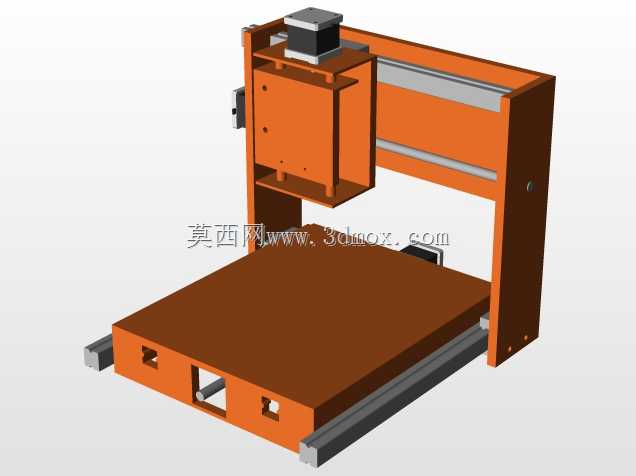

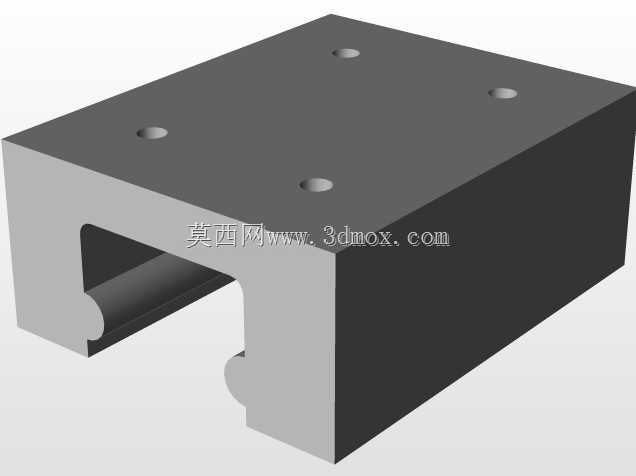

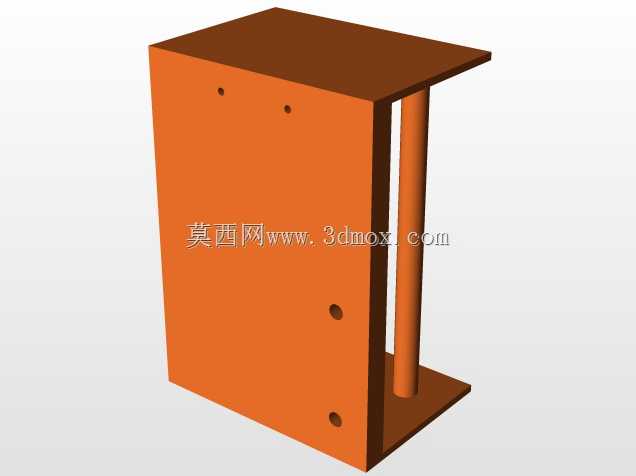

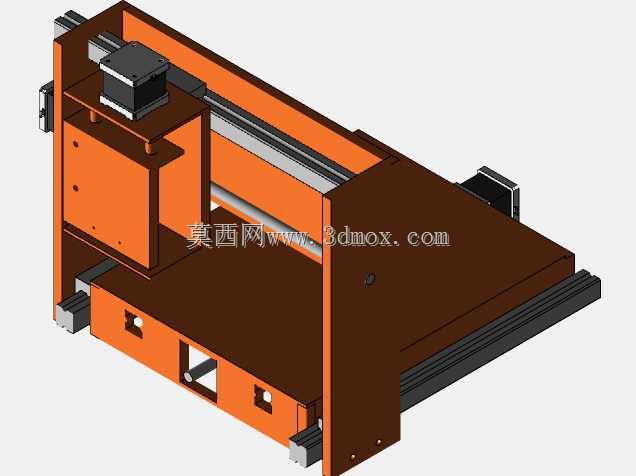

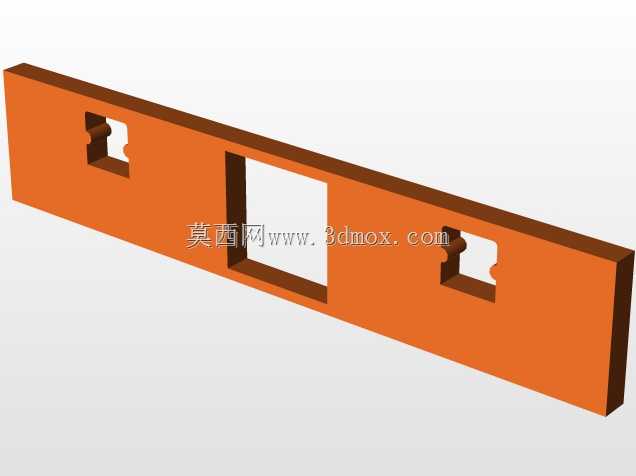

这款小型数控加工设备的结构设计，核心瞄准桌面级小尺寸工件的精密加工需求，在个人DIY加工、小型工坊打样、教学实训场景中有着极高的适配性，能够覆盖软金属、亚克力、PCB板、实木薄片等常见小型工件的铣削、雕刻、钻孔加工工序，填补了大型工业机床占地空间大、调试成本高，无法适配小批量零散加工需求的空白。从整体布局来看，设备采用了固定龙门式的三轴架构，这种布局的优势在于运动部件惯量控制均衡，X轴带动工作台做前后方向进给，Y轴搭载主轴安装座做左右方向移动，Z轴负责主轴的上下进给动作，三个运动轴的受力路径经过优化，避免了悬臂结构带来的刚性不足问题，在小行程加工场景下能保持足够的结构稳定性。结构件的材质搭配上，主体承力板件采用拼接式板材结构，橙色涂装的安装板承担各运动模组的定位基准功能，深棕色的工作台面板作为工件装夹的基准面，所有板件的连接位置都设计了定位止口，装配时不需要额外做复杂的配磨调整，就能保证各轴的垂直度与平行度公差控制在合理范围内，降低了设备的组装调试难度。运动导向部分采用线性导轨搭配传动组件的组合，导轨的安装基面都做了凸起的定位边设计，安装时可以直接将导轨靠紧定位边锁附，不需要反复打表调整导轨直线度，这种设计对于小型设备的量产组装十分友好，能大幅压缩装配工时。各轴的驱动端预留了标准伺服电机或者步进电机的安装位，电机座与承力板做成一体化结构，避免了分体式电机座安装带来的同轴度误差，传动端的连接位置预留了联轴器的安装空间，可根据加工精度需求选择不同刚性等级的联轴器，适配从轻载快速雕刻到小幅重载切削的不同工况需求。主轴安装位采用了标准化的夹装结构，可以适配不同功率的高速电主轴，安装座上设计了调节腰型孔，能够微调主轴的垂直度，补偿长期使用后出现的结构形变误差，保证刀具进给方向与工作台面的垂直精度，避免加工工件出现斜面、台阶差等不良问题。工作台面预留了T型槽或者工装安装孔位的设计空间，可搭配通用型夹具、工件吸盘等装夹配件，不同尺寸的小型工件都能快速完成装夹定位，不需要额外制作专用工装。从安装边界来看，设备整体尺寸控制在桌面设备的合理范围内，不需要专门的设备基础，放置在常规的重型工作台面上即可稳定运行，底部预留了减震垫脚的安装位置，可通过调整垫脚高度来调平设备整体水平，抵消工作台面的平面度误差，避免设备运行过程中出现晃动影响加工精度。在设计思路上，这款设备没有盲目追求大行程与高刚性参数，而是围绕桌面场景的实际使用需求做平衡，在保证足够加工刚性的前提下尽可能压缩整体体积，所有走线的位置都预留了穿线孔与走线槽空间，避免运动过程中电缆与结构件发生剐蹭磨损，电气元件的安装位集中布置在设备后侧的空腔内，既可以保护电气元件不受加工碎屑影响，也方便后期维护时快速排查线路故障。设备的防护结构做了简化设计，主体结构外侧预留了防护挡板的安装位点，用户可根据自身使用需求加装透明防护挡板，阻挡加工过程中飞溅的切屑，不需要对主体结构做额外打孔改造。在实际使用场景中，这类小型CNC设备可以完成电子爱好者的PCB样板铣削、手工艺人的小型木质工件雕刻、教学场景下的数控加工实操演示、小型加工店的五金零件小批量打样等工作，相比大型工业机床，它的启动速度更快，操作门槛更低，加工小工件时的能耗也更低，不需要复杂的车间配套设施就能投入使用。结构设计上充分考虑了零件的加工工艺性，所有板类零件都可以通过常规的板材切割、铣削工序完成加工，不需要特殊的定制加工工艺，普通的机加工车间就能完成所有零件的生产，大幅降低了设备的制造成本，也方便用户根据自身需求对结构做个性化改装，比如更换更长的导轨拓展行程、更换更高功率的主轴提升切削能力等。各运动轴的行程限位位置都预留了限位开关的安装位，可搭配硬限位与软限位双重保护，避免设备运行过程中出现超程撞机的问题，保护主轴与刀具不受损坏。
