GR180微型涡轮喷气发动机剖面结构设计

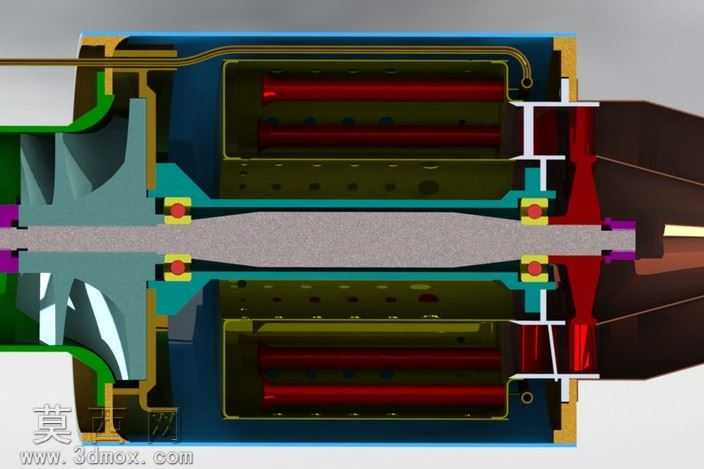

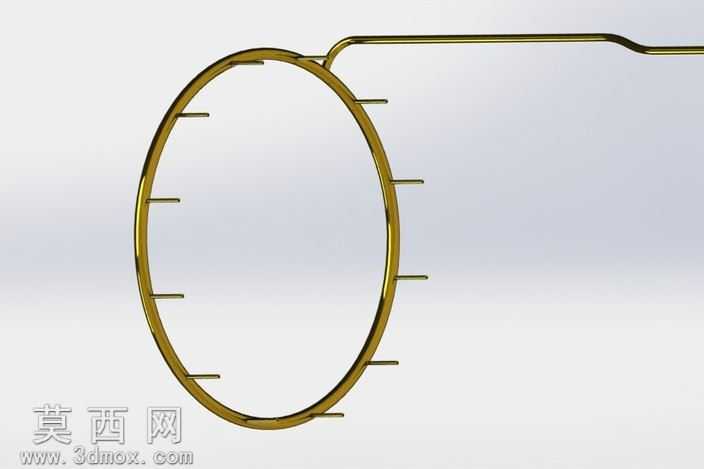

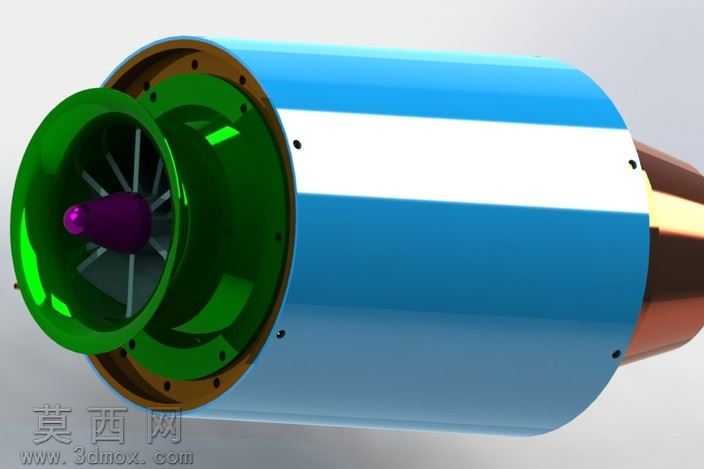

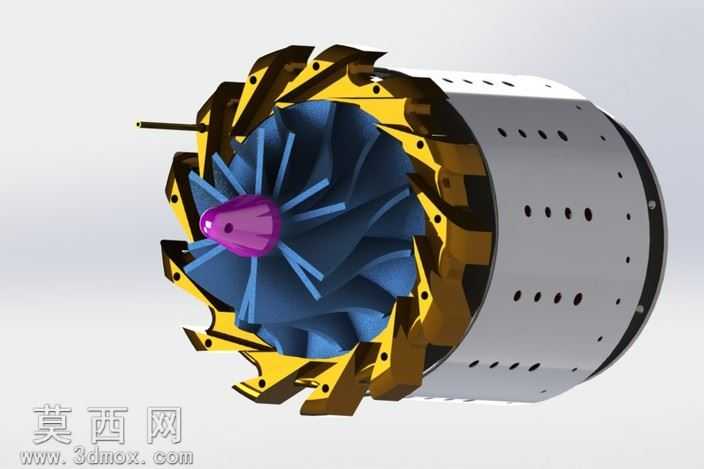

本作品为GR180微型涡轮喷气发动机的全参数化三维建模成果，建模过程严格遵循微型涡喷发动机的真实工作原理与结构比例，完整还原了该型发动机从进气段、压气机段、燃烧室段、涡轮段到尾喷段的全部核心结构。建模阶段采用自顶向下的设计思路，先搭建发动机的核心转轴基准轴线，以此为基础依次完成各级零部件的位置约束与尺寸匹配，确保转子系统与静子系统的同轴度符合微型涡喷的设计公差要求。压气机部分采用离心式压气机结构，精准还原了叶轮的叶片曲面造型，通过曲面放样、加厚切除等特征完成叶片的流体力学造型，保证压气机叶轮的气道曲面顺滑无拐点，符合微型涡喷的进气压缩需求。燃烧室部分采用环形燃烧室结构，完整还原了火焰筒、喷油嘴安装位、点火器安装座、冷却气孔阵列等细节结构，火焰筒的内外壁面通过薄壁抽壳特征完成壁厚控制，冷却孔采用圆周阵列特征实现均匀排布，还原真实燃烧室的气膜冷却结构设计。涡轮段还原了导向器与动力涡轮的叶片结构，涡轮叶片采用耐高温合金对应的材质渲染，叶片的扭角与叶型曲线严格匹配微型涡喷的做功需求，与核心转轴的连接结构采用周向定位的榫槽结构，还原真实的涡轮装配逻辑。转子支撑系统完整还原了前后两处滚动轴承的安装位、轴承座结构、密封件结构，轴承采用实体建模还原滚动体、内外圈、保持架的细节，保证转子支撑结构的装配关系清晰可辨。机匣部分采用分段式建模，分别还原进气机匣、压气机机匣、燃烧室机匣、涡轮后机匣与尾喷管的连接法兰、定位止口结构，各段机匣的壁厚根据不同工位的温度、受力需求设置差异化参数，高温段机匣采用耐高温金属材质渲染，进气段采用轻量化铝合金材质区分。渲染阶段采用剖面展示视角，通过不同材质的色彩区分各功能段结构：压气机叶轮采用铝合金哑光材质，燃烧室火焰筒采用高温合金暗金色材质，涡轮叶片采用红色耐高温合金材质，机匣结构采用不同深浅的金属蓝、金属绿区分不同分段，转轴采用灰色金属质感材质，密封件、轴承等零部件采用对应工程材质渲染，让整个剖面结构的层级清晰直观，各零部件的装配关系、气流通道走向一目了然。整个建模过程所有特征均保留参数化编辑能力，可根据需求调整各段尺寸参数适配不同推力等级的微型涡喷改型设计，模型的所有配合关系均经过干涉检查，不存在静态装配干涉问题，可用于微型涡喷发动机的结构教学、原理演示、改型设计参考等场景，完整展现了微型涡轮喷气发动机的核心结构逻辑与工作原理，清晰呈现了空气从进入进气道经过压气机压缩、燃烧室喷油燃烧、涡轮膨胀做功最终从尾喷管高速喷出产生推力的完整流程对应的结构载体。
