直列四缸发动机曲柄活塞机构三维建模

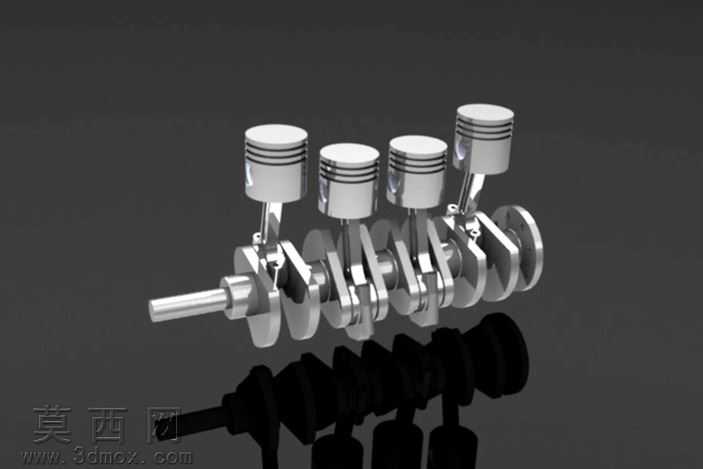

本作品为直列四缸内燃机核心曲柄活塞机构的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，还原部件间的真实装配关系与运动逻辑。建模阶段首先完成核心部件的参数化构建：针对四个活塞部件，依据活塞的功能结构分别绘制顶部燃烧室凹面、环槽区域、销座结构的草图，通过拉伸、切除、圆角特征完成活塞实体建模，精准还原活塞裙部的微椭圆轮廓设计，保证活塞在气缸内往复运动的结构合理性；针对活塞销、连杆部件，分别构建连杆小头、杆身、大头的过渡结构，杆身采用工字形截面的轻量化设计，通过放样特征实现大小头之间的平滑过渡，添加连杆轴承盖的装配定位结构，还原连杆螺栓的安装位特征；针对曲轴部件，按照直列四缸的点火间隔角180度的设计要求，依次构建四个曲柄销、主轴颈、平衡块结构，平衡块采用偏心配重的轮廓设计，通过旋转、拉伸切除特征完成曲轴油道的内部结构建模，还原曲轴前端的动力输出轴端、后端的密封安装位结构。装配阶段采用自下而上的装配逻辑，首先通过同轴心、重合配合完成单个活塞与活塞销、连杆小头的子装配，保证活塞可绕活塞销小幅摆动；再将四个活塞连杆组件依次与曲轴的四个曲柄销完成配合，添加主轴颈的固定约束，通过机械配合中的曲柄滑块约束，还原活塞往复运动与曲轴旋转运动的转换关系，验证四个活塞的运动相位符合直列四缸的做功顺序要求。渲染阶段为不同部件赋予适配的材质属性：活塞、曲轴、连杆等钢制部件赋予抛光金属材质，调整金属粗糙度、反射参数模拟机加工金属的表面质感，活塞环区域添加差异化的金属色泽区分不同环组的功能属性；场景采用深灰色哑光背景，添加柔和的侧方主光源与顶部补光，弱化生硬阴影，突出部件的金属轮廓与装配层次，渲染角度选取斜45度视角，完整展示四个活塞的排布位置、曲轴的曲柄结构、连杆的连接形态，同时添加地面反射效果增强模型的真实感，清晰呈现曲柄活塞机构将直线往复运动转换为旋转运动的结构特征，可用于内燃机原理演示、结构教学、动力系统设计参考等场景。
