X80微型燃气轮机内部结构三维模型

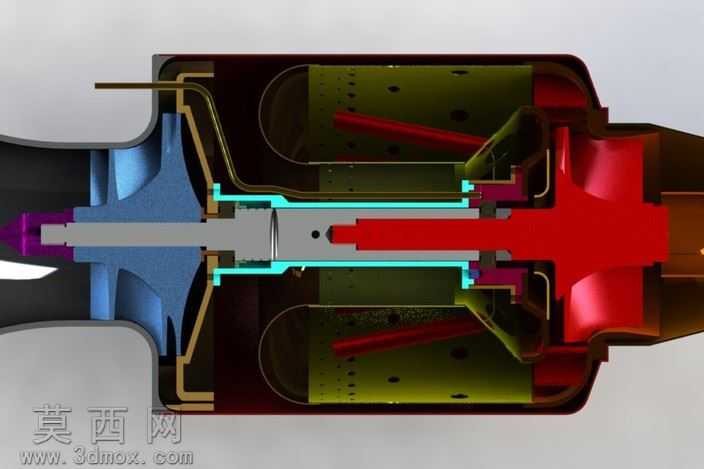

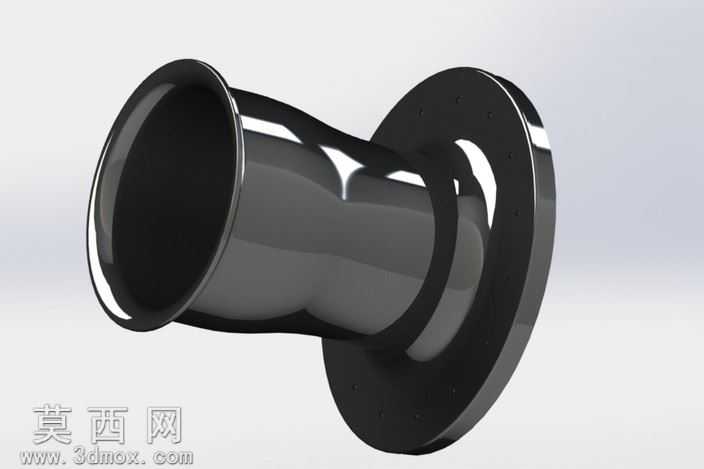

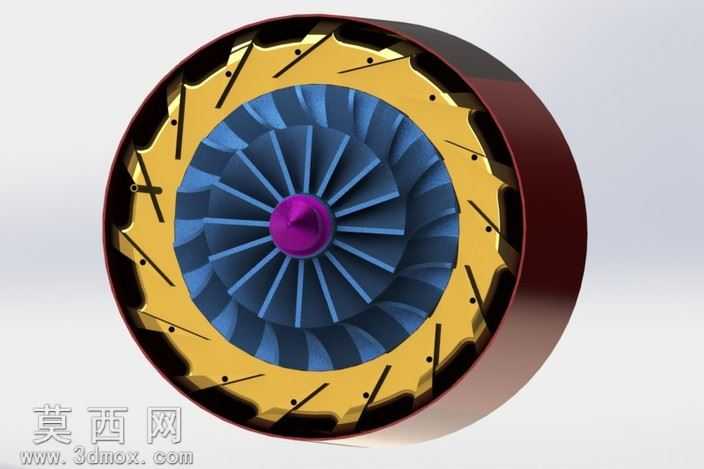

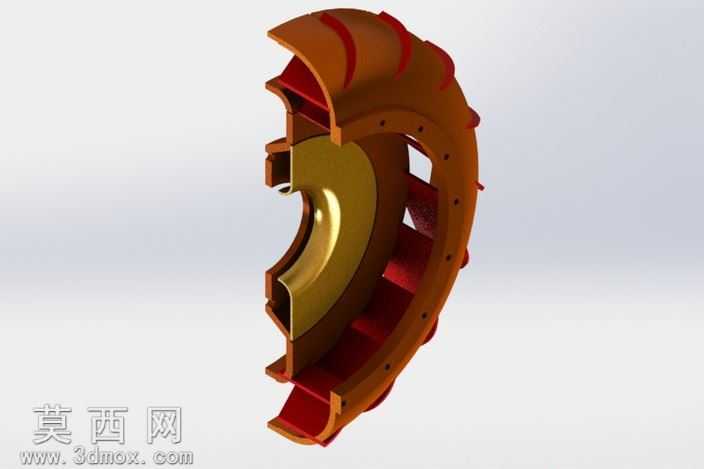

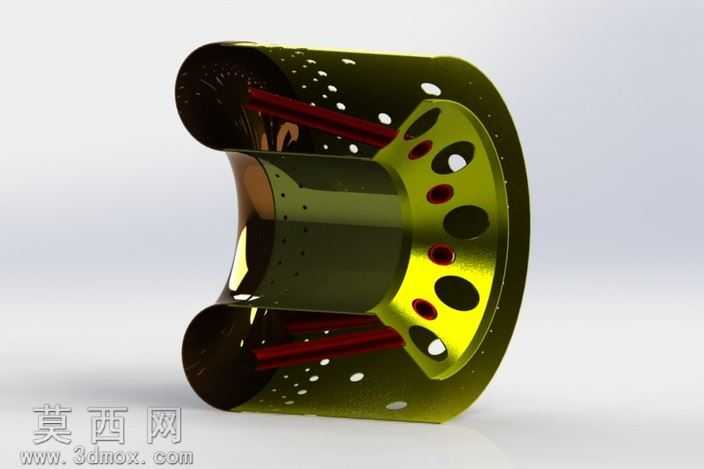

本模型为X80微型燃气轮机的全剖视三维结构模型，建模过程参考公开的燃气轮机原理图纸与结构演示素材完成，完整还原了微型燃气轮机的核心内部构造与部件装配关系。建模阶段按照燃气轮机的实际工作逻辑拆分部件层级，从进气端到排气端依次完成压气机段、燃烧室段、涡轮段的独立建模，再按照同轴装配的约束关系完成整体组装，所有部件的配合间隙、安装位置均参照微型燃气轮机的实际设计比例设置，保证结构逻辑符合真实燃气轮机的工作原理。模型采用剖视视角进行呈现，对不同功能的部件赋予了差异化的材质与渲染色彩：进气端与压气机部件采用冷色调金属材质区分，直观展现空气压缩段的结构特征；燃烧室区域采用暗调耐热金属材质，搭配内部油路、火焰筒的细节建模，还原燃油喷射与燃烧的腔体结构；涡轮与排气端采用红、青等对比色区分动叶、静叶与转轴部件，清晰展现燃气膨胀做功的动力传递路径。渲染阶段调整了半透明外壳与内部实体部件的材质透明度，既保留了机匣的整体轮廓，又能完整展示内部的流道走向、转轴支撑结构、冷却管路布局，让观看者可以清晰识别压气机叶轮、燃烧室火焰筒、涡轮导向叶片、动力涡轮、主轴等核心零件的位置与连接关系。设计过程中重点还原了微型燃气轮机的紧凑结构特征，在有限的腔体空间内整合了进气压缩、喷油燃烧、动力输出、排气导流的全流程结构，所有管路的走向、叶片的排布、轴承的安装位置都经过结构合理性校验，既可以作为微型燃气轮机的原理演示教具使用，也能为小型涡轮动力装置的结构设计提供直观的参考，帮助学习者快速理解燃气轮机的工作流程与部件配合逻辑。
