微型涡轮螺旋桨发动机三维结构模型

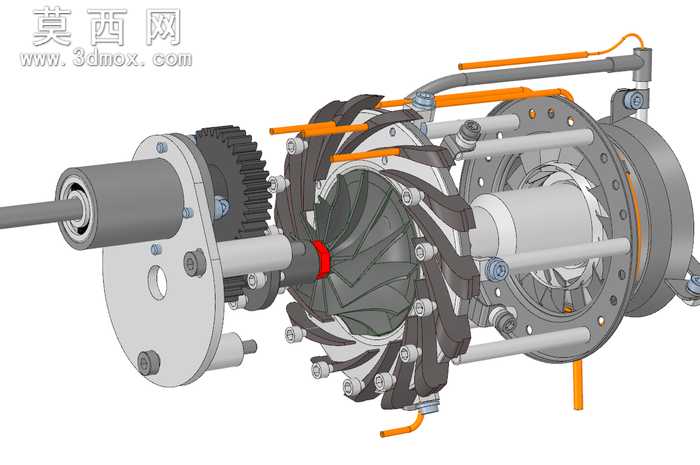

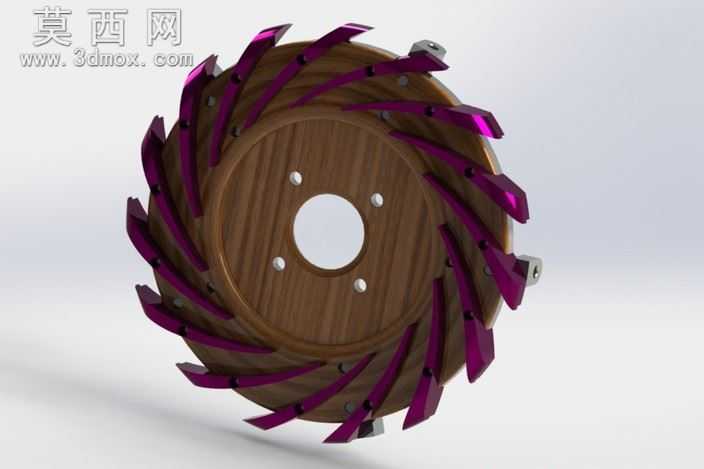

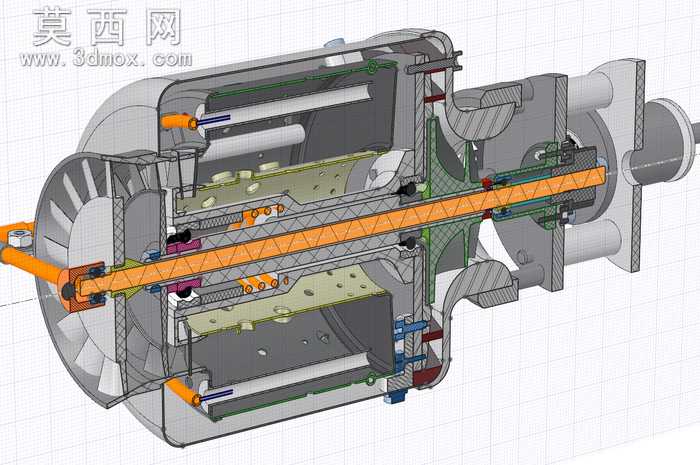

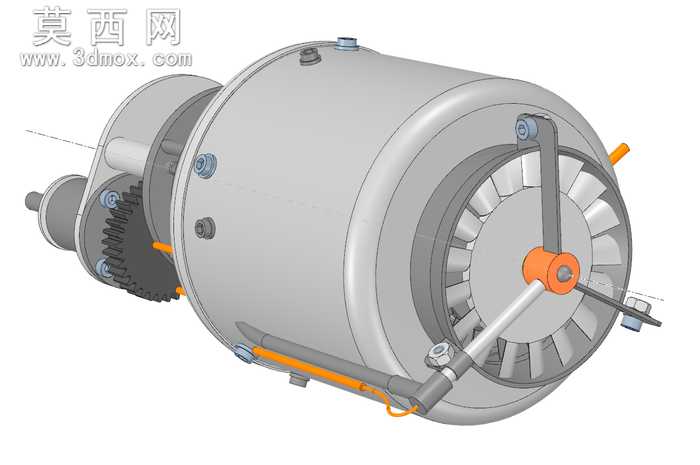

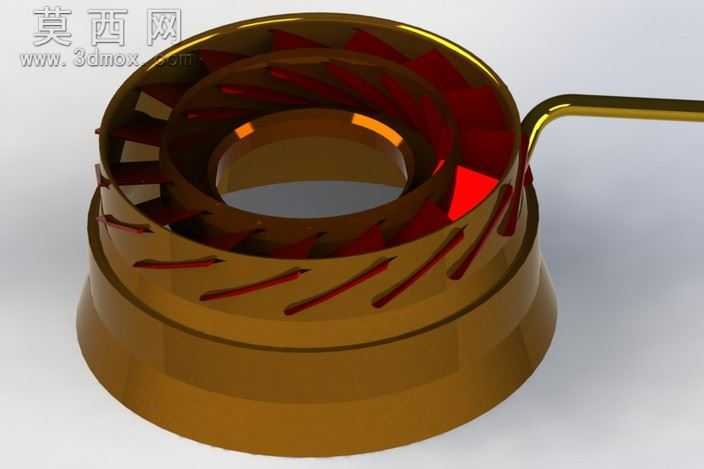

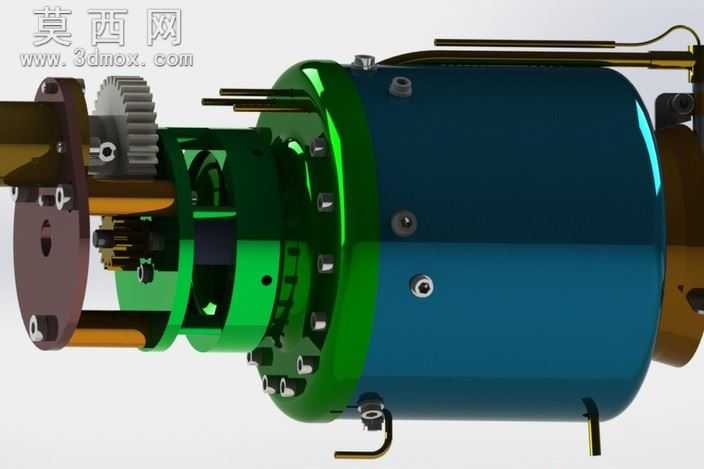

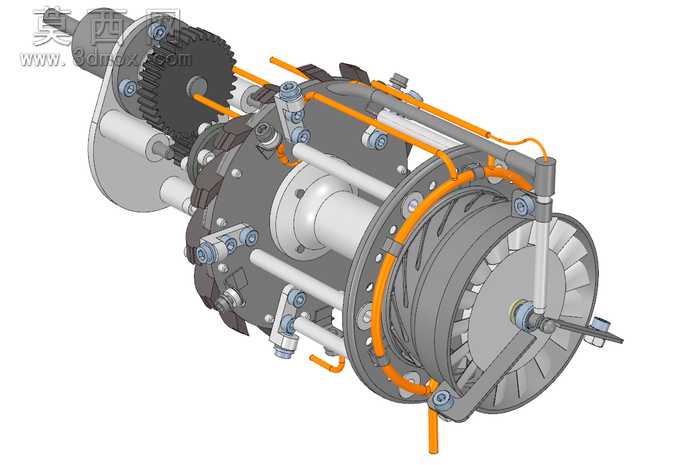

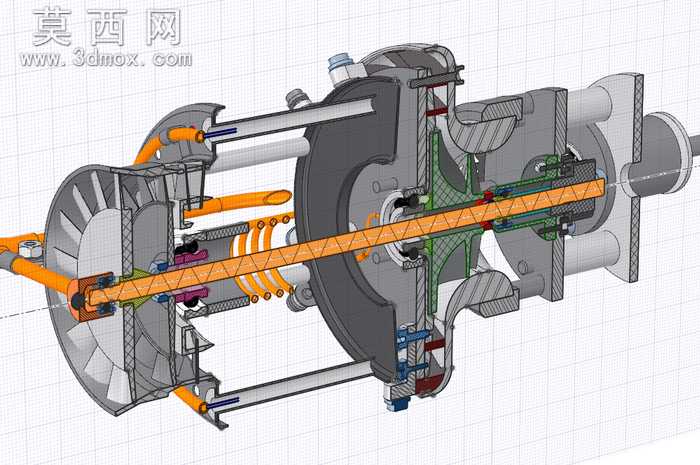

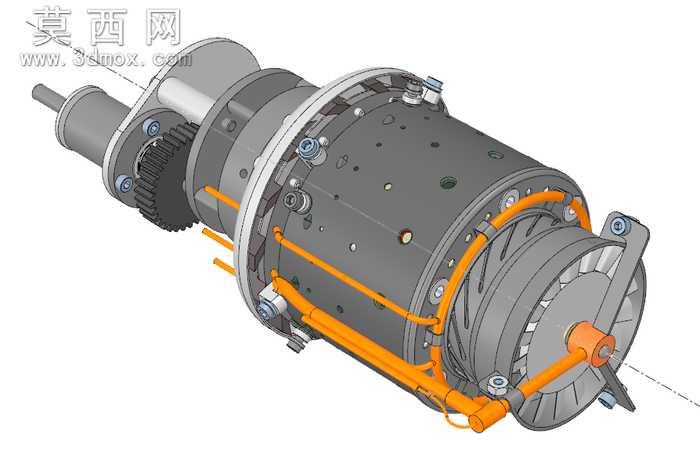

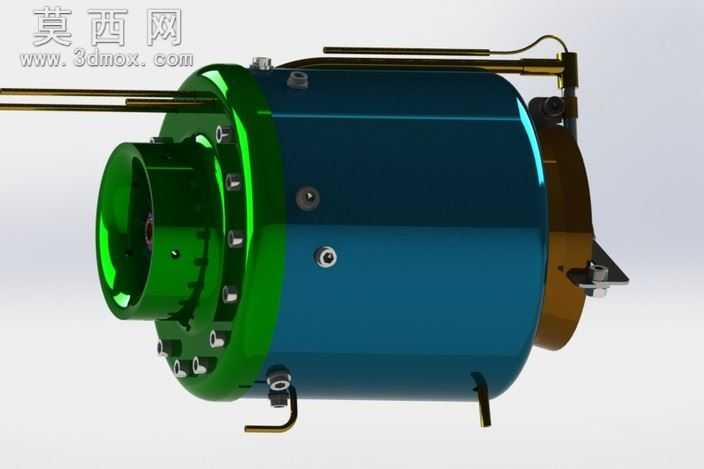

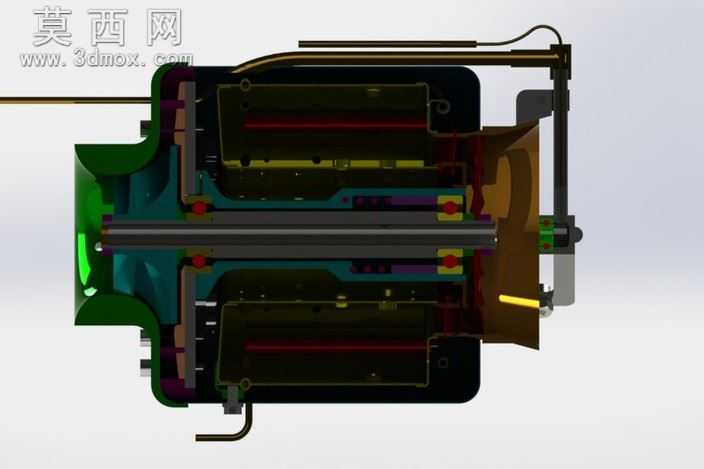

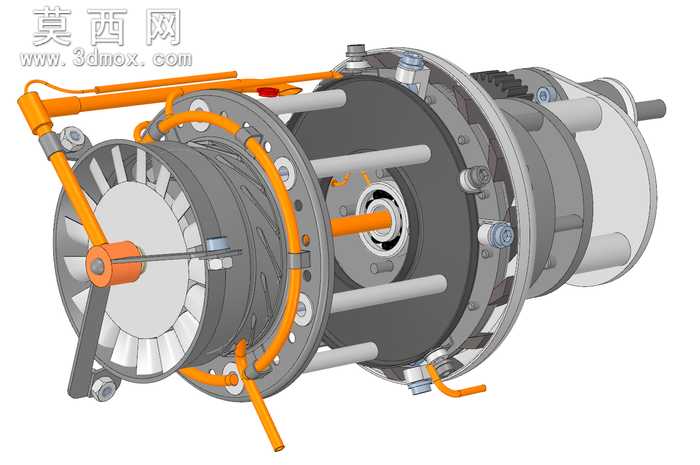

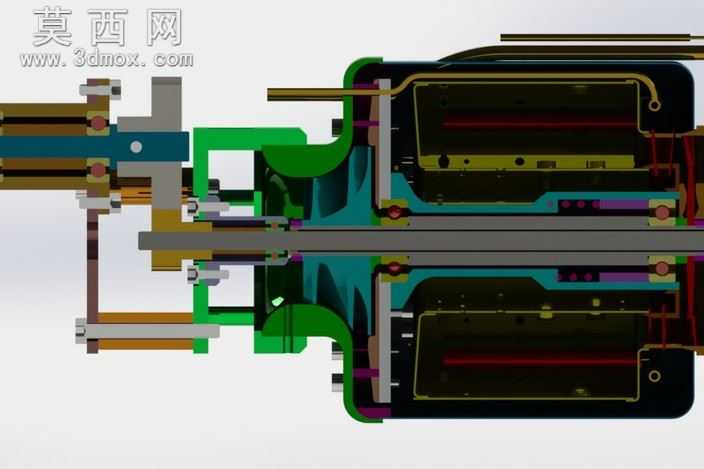

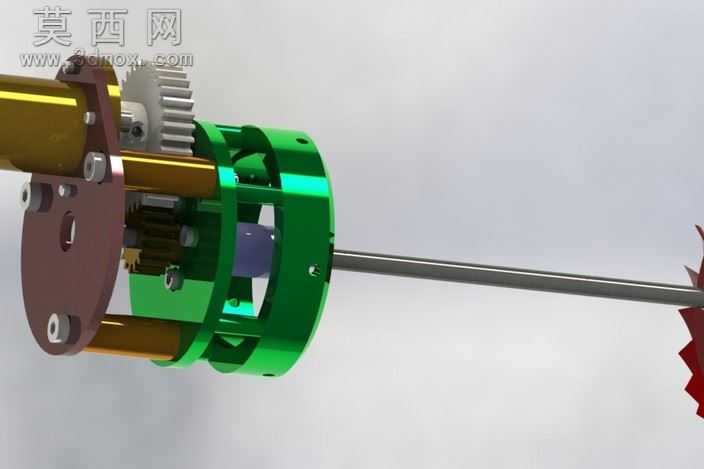

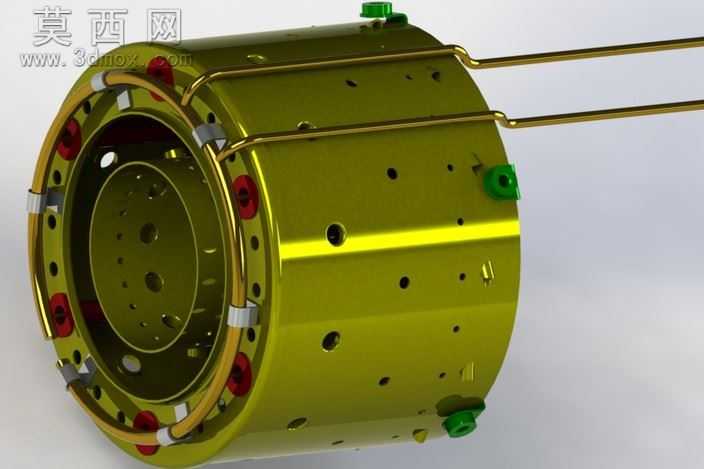

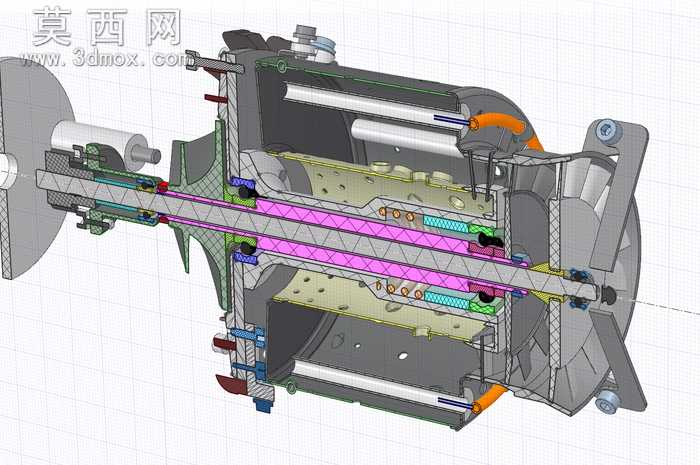

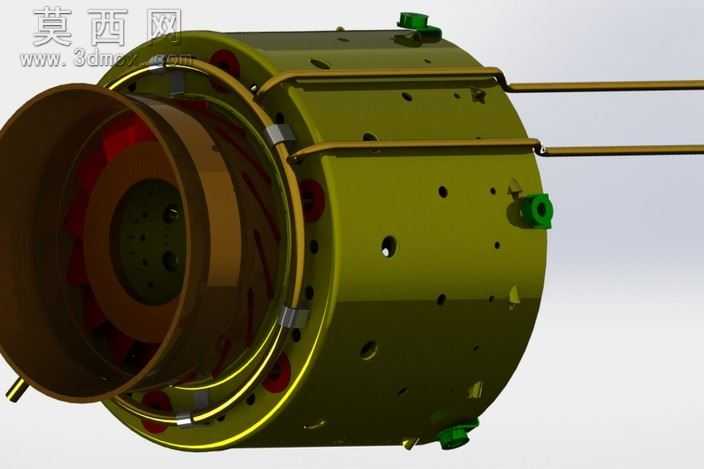

本模型为微型涡轮螺旋桨发动机的全结构三维建模成果，建模过程严格遵循微型涡桨发动机的真实工作原理与结构比例，对发动机的核心组成部分进行了完整还原。模型主体涵盖了前端减速传动齿轮组、螺旋桨连接法兰、压气机段、燃烧室壳体、涡轮段以及附属管路接口等全部关键结构，每一处连接结构、紧固件位置都按照真实机械装配逻辑进行排布，可直观呈现涡桨发动机从进气、压缩、燃烧做功到动力输出的完整结构逻辑。建模阶段对不同功能部件做了明确的结构区分：前端传动区域的齿轮啮合关系、轴承安装位、挡圈结构都做了精细化建模，齿轮的齿形参数、传动配合间隙都参照微型航发的通用设计标准设定，能够清晰展示动力从涡轮轴输出后，经减速齿轮组传递至螺旋桨的传动路径；中段核心机部分的壳体采用分层设计，区分了压气机机匣与燃烧室外壳，壳体上的安装螺孔、传感器接口、管路固定座都逐一还原，细节处的密封槽、定位凸台结构也完整呈现，可清晰观察核心机的装配层级；附属的燃油管路、走线结构也做了简化但符合逻辑的建模，还原了发动机外部管线的排布走向。材质与渲染阶段，针对不同部件的材质特性做了区分设置：传动齿轮、连接法兰等金属承力部件采用金属钢材质，调整了表面粗糙度与金属反光参数，呈现出机加工金属件的质感；核心机壳体部分分别设置了绿色阳极氧化金属与深蓝色高温涂层材质，还原了真实发动机不同部位的表面处理工艺；紧固件、管路接口等小部件也匹配了对应的金属材质，整体渲染效果层次分明，不同功能区域的部件可通过外观色彩与质感快速区分。整个模型的设计思路围绕教学展示与结构研究展开，在保证整体结构完整性的前提下，对非核心的微小细节做了合理简化，既保留了涡桨发动机的核心结构特征，也让模型整体观感清晰易懂，可用于航空发动机原理教学、航发结构科普展示，也可作为微型航模发动机设计的结构参考，帮助设计者快速理解涡桨发动机的装配关系与动力传递逻辑。
