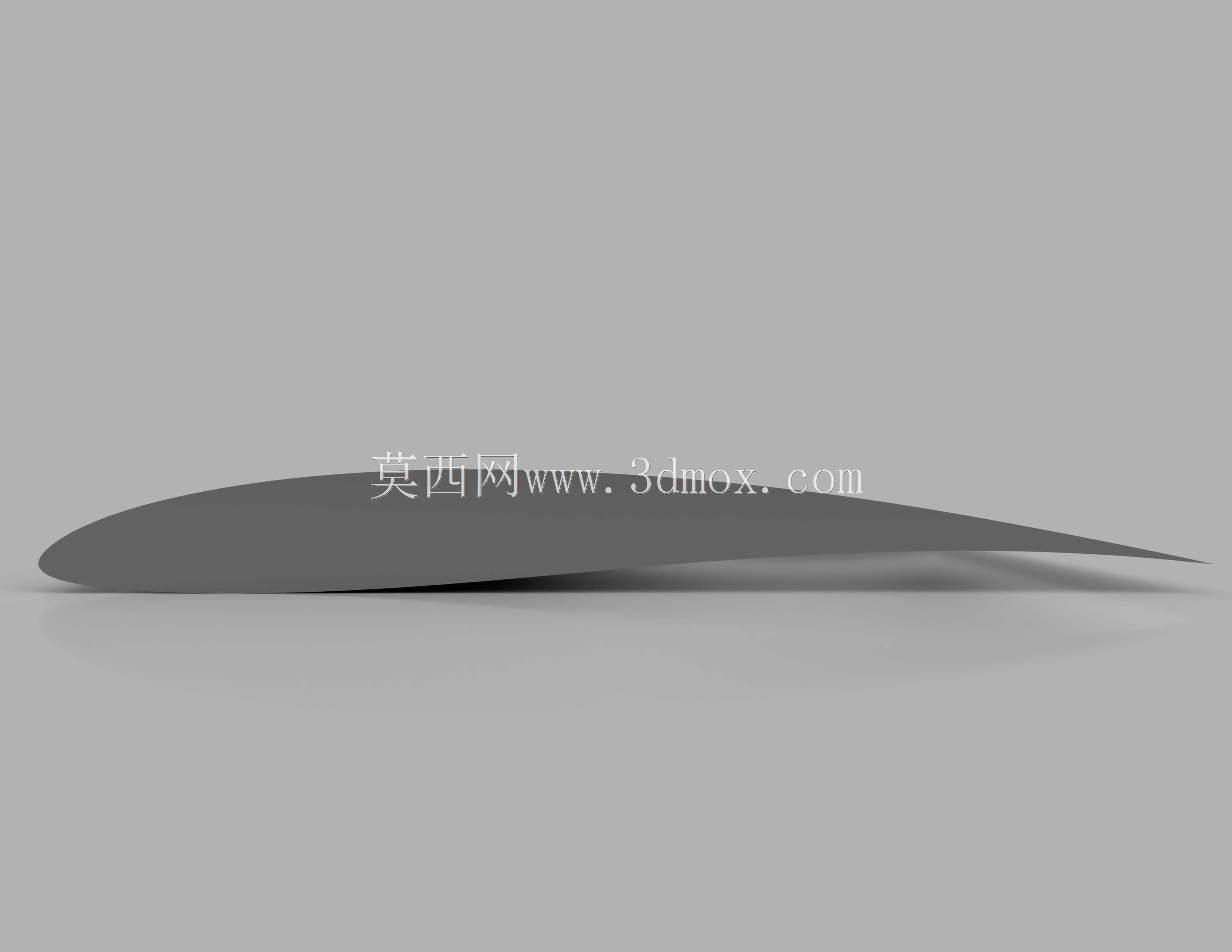

AH79100a低速高升力航空翼型结构

在低速通用航空、小型固定翼无人机以及轻型运动飞机的气动设计环节，翼型的选型直接决定了整机的起降性能、巡航效率与低速操纵品质，AH79100a翼型属于典型的低速高升力翼型族，最初的设计定位就是面向低亚音速飞行场景，适配起飞重量在100kg到1200kg区间的轻型飞行器，能够在较低的起飞滑跑速度下提供足够的升力系数，缩短起降滑跑距离，这对于需要在简易跑道、草地甚至硬化平地起降的轻型通航飞机来说，是非常核心的性能优势。

从实际工程应用的场景来看，这类翼型常被用在轻型飞机的主翼段、小型长航时无人机的外翼段，还有部分低速风洞试验的标准验证翼段，很多入门级自制轻型飞机的设计爱好者，也会优先选择这类经过大量风洞验证、气动数据公开完善的翼型，避免从零开始做翼型气动优化的高额成本。在实际装机使用时，该翼型的最大相对厚度为10%弦长，这个厚度区间既能够保证机翼内部有足够的空间布置翼梁、燃油管路、操纵拉线甚至小型的航电设备，又不会因为厚度过大导致高速巡航时的压差阻力激增，平衡了结构布置空间和气动效率的矛盾。

设计思路上，这款翼型的前缘半径做了适度加大处理，相比早期的克拉克Y翼型，它的前缘钝度更高，在大迎角飞行状态下，气流能够更晚发生前缘分离，失速迎角更大，失速特性更温和，不会出现突然的升力陡降，这对于低速飞行阶段的飞行安全至关重要——很多轻型飞机的起降事故都和大迎角下的突然失速有关，温和的失速特性能够给飞行员足够的改出反应时间。翼型的上表面曲率分布经过优化，在0到8度的常用巡航迎角区间，上表面的顺压梯度长度更长，能够有效延迟层流边界层的转捩，降低摩擦阻力，巡航状态下的升阻比相比同厚度的传统翼型有8%左右的提升，对于轻型飞机来说，这个升阻比的提升直接转化为更长的航程或者更优的燃油经济性。下表面的设计则相对平缓，在零升迎角附近下表面的压力分布更均匀，能够降低翼型的零升力矩系数，减少平尾的配平阻力，同时也能简化机翼和机身连接段的整流设计，降低结构装配的难度。

从安装边界的角度来说，该翼型的弦长适配范围很宽，在实际建模和装机应用时，弦长可以根据整机的展弦比设计在0.3m到2.4m之间灵活调整，翼型的后缘厚度控制在0.5%弦长，既能够满足常规铝合金铆接机翼的后缘结构强度要求，也适配复合材料机翼的夹层结构成型工艺，不会因为后缘过薄导致成型难度大、使用中容易出现磕碰变形的问题。在和机身连接的翼根段，只需要按照翼型的坐标型线做适度的整流修形，就能够有效降低翼身干扰阻力，不需要对翼型本身的根段型面做大幅度的修改，能够减少结构设计阶段的重复建模工作量。

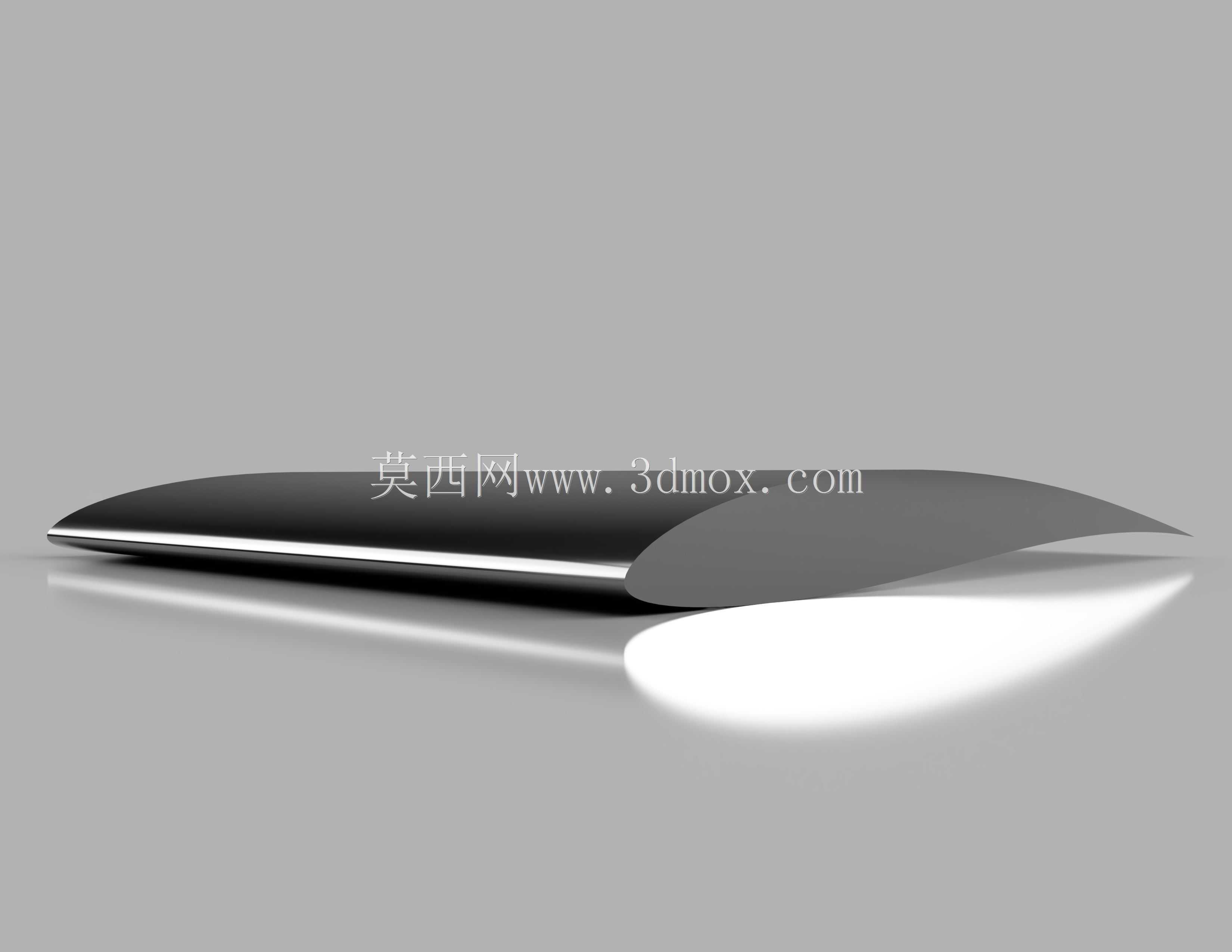

在实际的三维建模过程中，这个翼型的坐标点离散精度足够，导入各类三维建模软件后，生成的曲面光顺度能够满足气动仿真、结构有限元分析甚至数控加工的要求，不管是做机翼的结构数模拆分，还是做3D打印的验证风洞模型，都不需要再对翼型的型线做额外的光顺处理。很多做小型无人机设计的团队，在做初期方案验证的时候，会直接基于这个翼型的数模快速生成机翼的初步结构，布置翼梁的位置、估算机翼的结构重量，结合气动仿真的结果快速迭代整机方案，能够大幅缩短前期方案设计的周期。需要注意的是，这款翼型的适用速度区间主要在马赫数0.3以下，一旦飞行速度超过这个区间，翼型上表面会出现局部激波，阻力会快速上升，因此并不适合高速飞机使用，在选型阶段需要结合整机的设计巡航速度做匹配判断，避免翼型选型和飞行速度区间不匹配导致的性能下降。
