微型CC3D飞行器控制模块结构设计

　　在多旋翼航模、小型穿越机这类低空飞行器的硬件体系里，飞控模块是决定飞行姿态稳定性、操控响应精度的核心部件，本次呈现的微型CC3D控制模块，就是针对小尺寸轻量化飞行器设计的核心控制单元。从实际装机场景来看，这类微型飞控主要适配轴距150mm以下的微型穿越机、室内迷你多旋翼飞行器，这类飞行器对整机重量、安装空间的约束极强，常规尺寸的飞控模块不仅会挤占机架内部的电池、接收机安装空间，额外的重量还会大幅降低飞行器的推重比，影响机动性能与续航表现。

　　从功能特性上看，该模块集成了三轴陀螺仪、三轴加速度计的安装位，预留了接收机信号输入、电调信号输出的排针接口，能够完成飞行器姿态数据实时采集、飞行控制算法运算、各动力电机转速调控的全流程功能，在实际飞行过程中，模块会持续采集机体的倾斜角度、角速度、加速度数据，结合遥控器输入的操控指令，快速计算出每个电机需要调整的转速差，抵消飞行过程中的气流扰动、机体震动带来的姿态偏移，保证飞行器在高速机动、悬停等不同工况下的姿态可控。

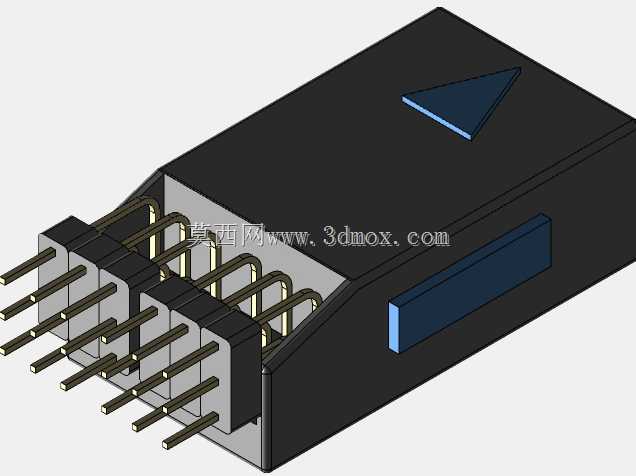

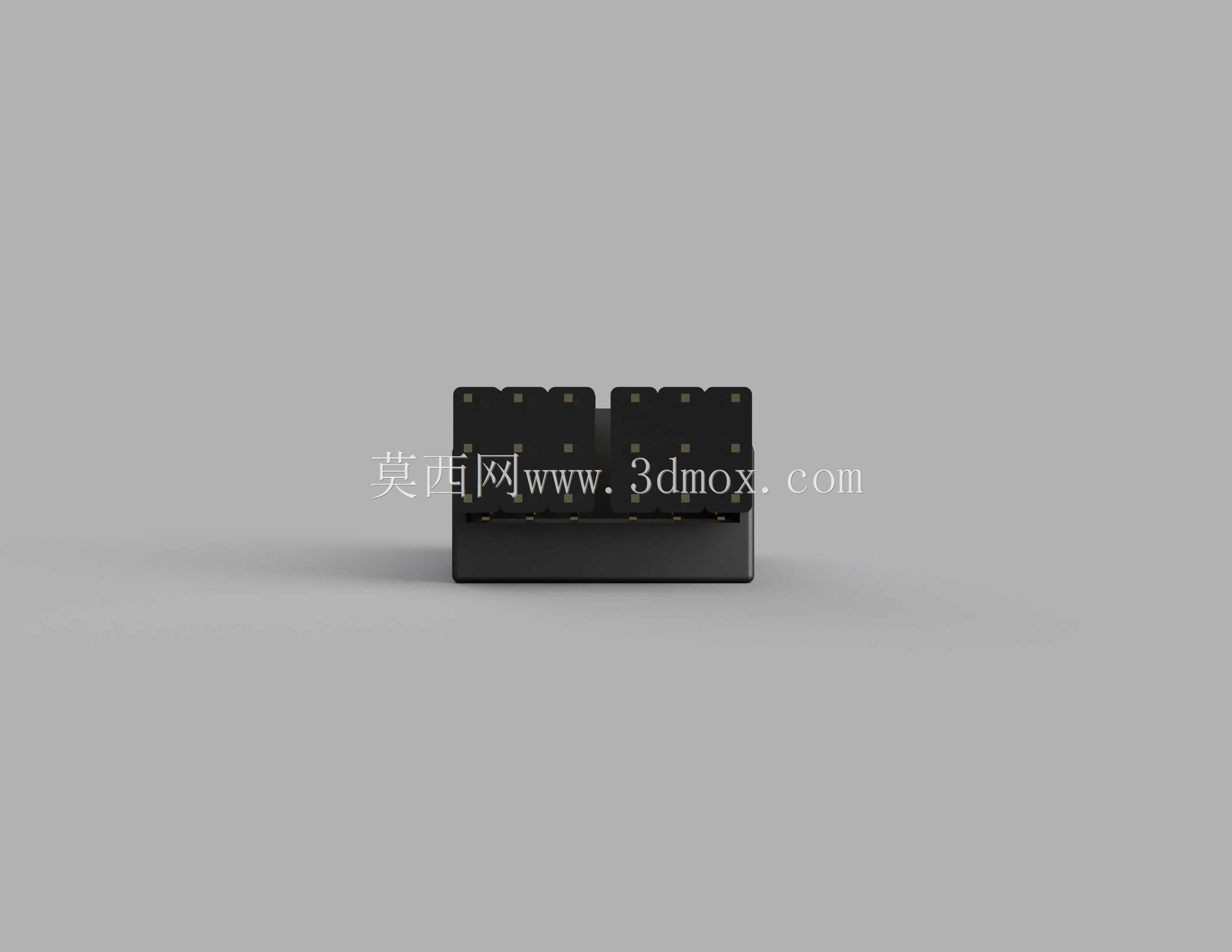

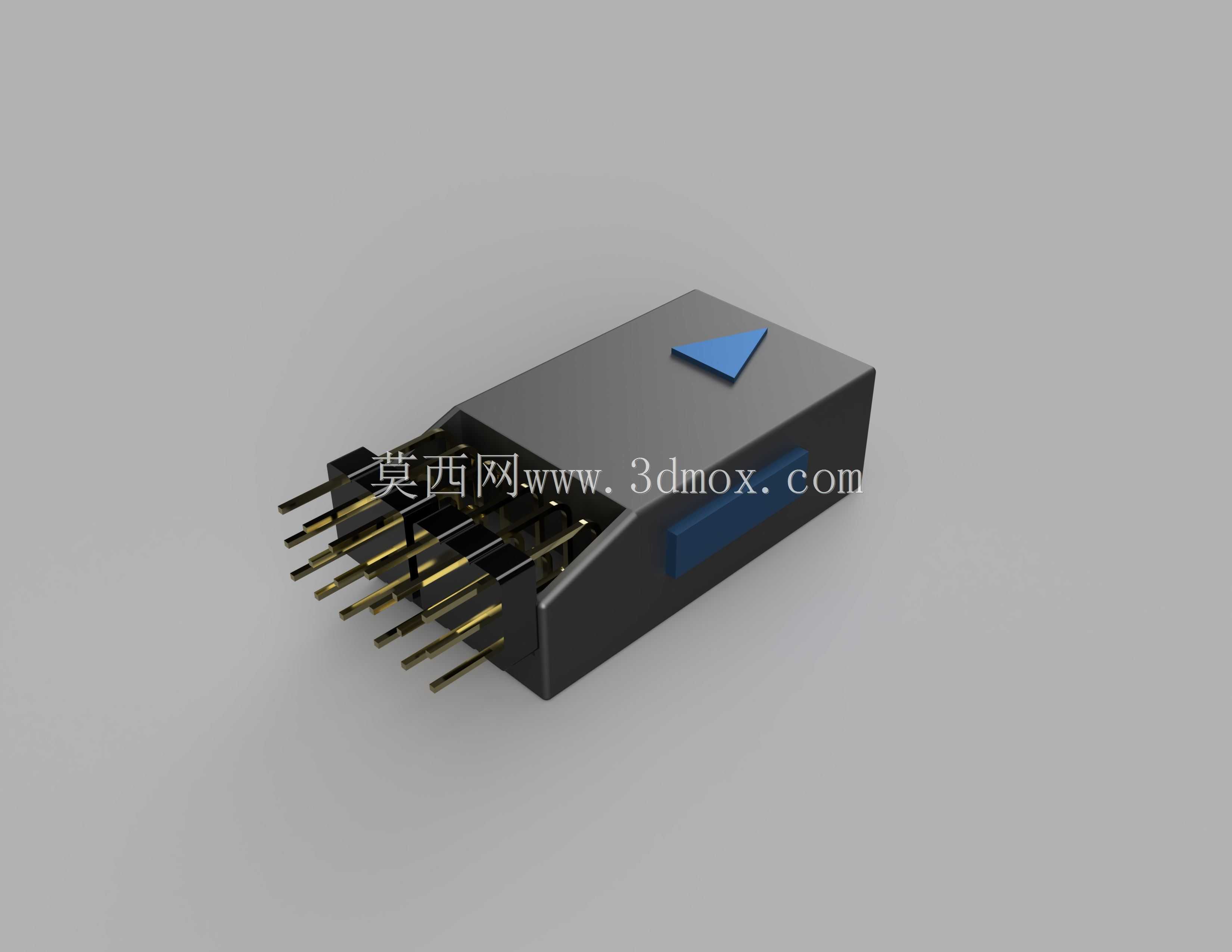

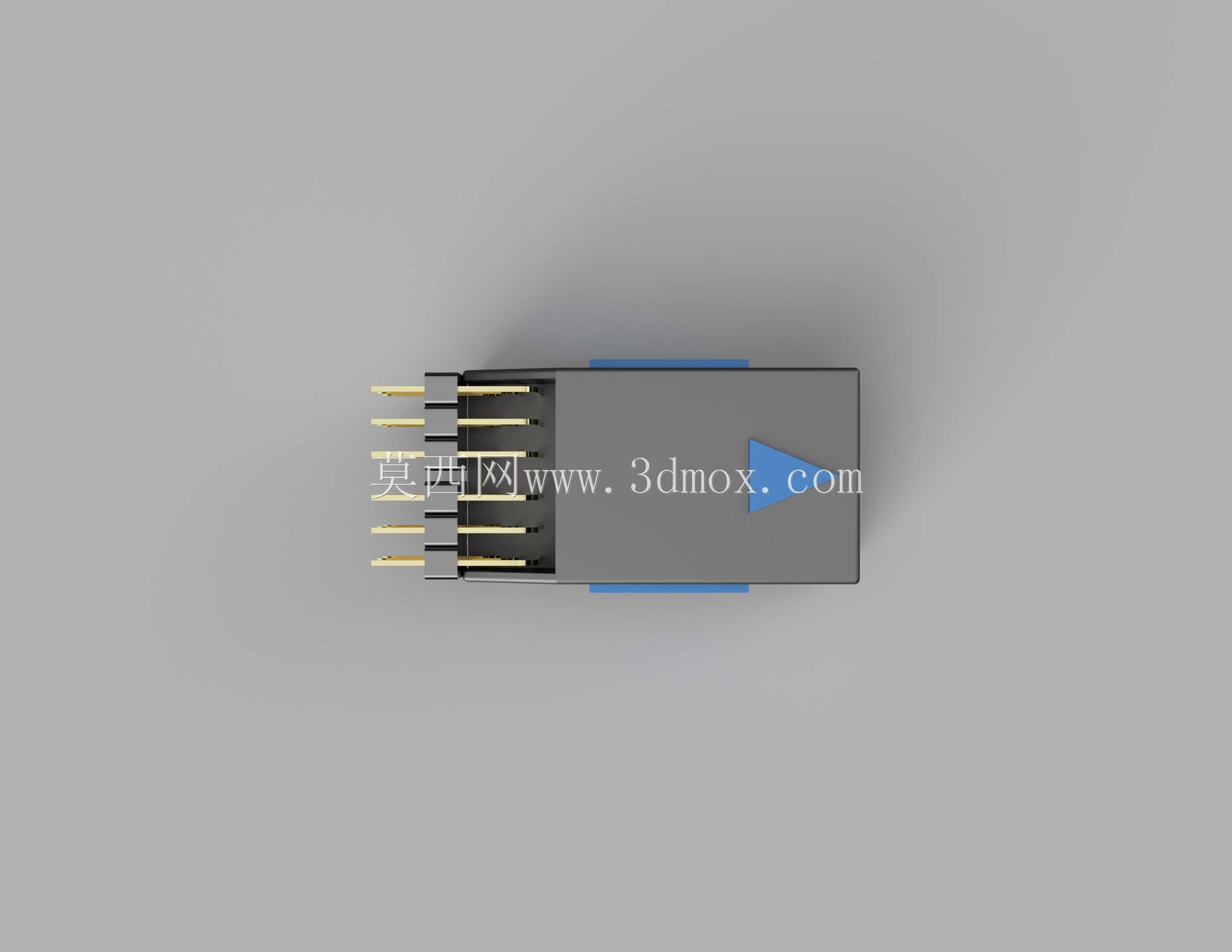

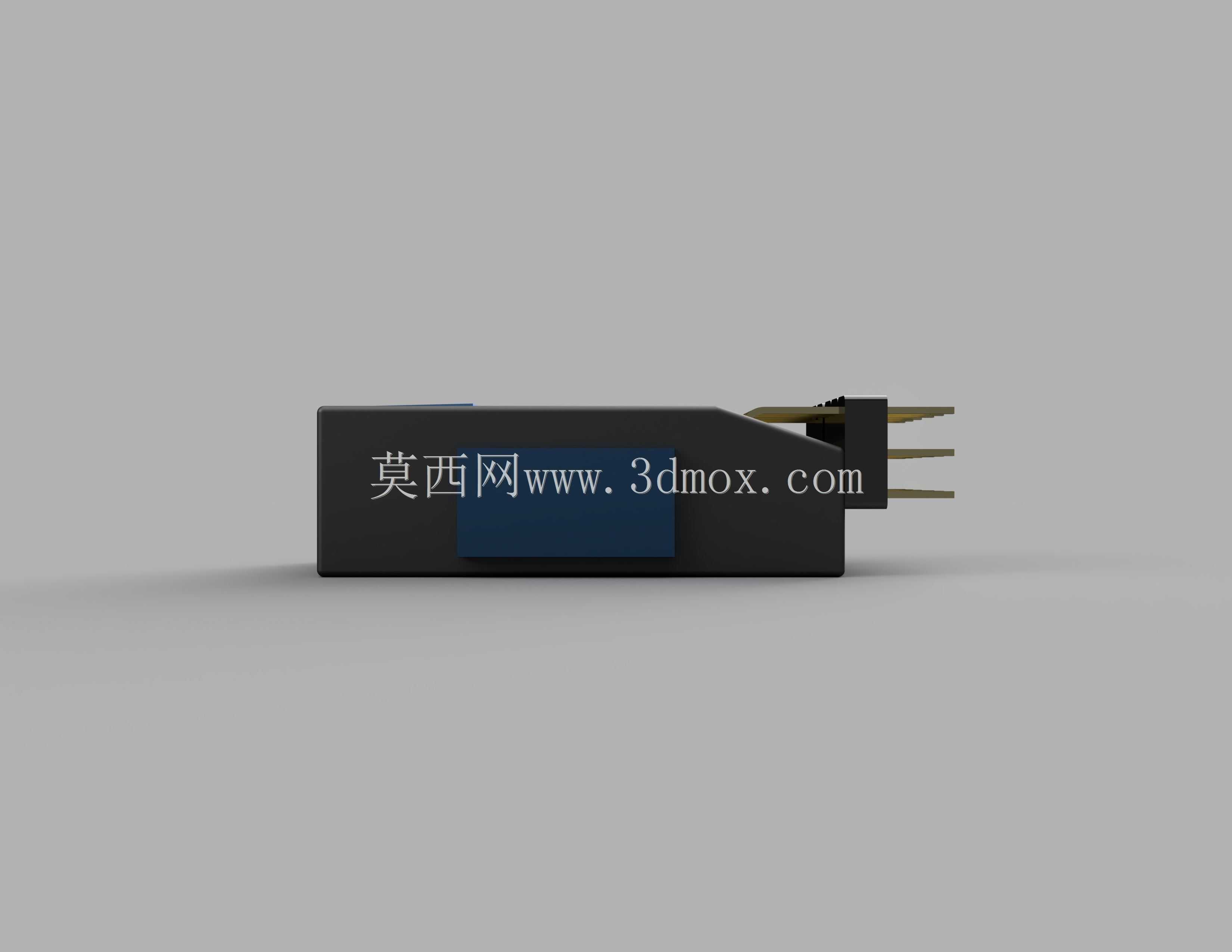

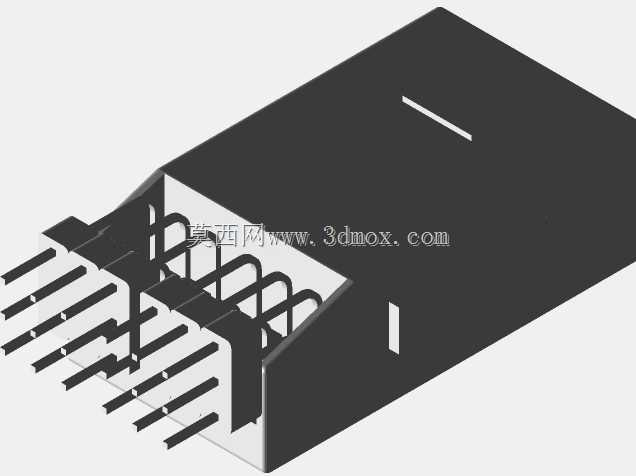

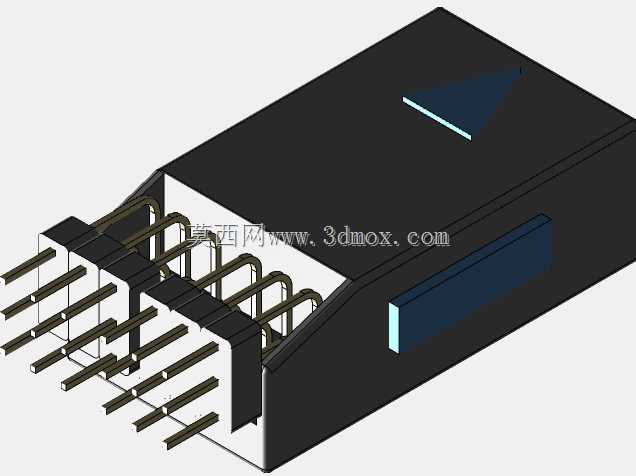

　　设计思路上，这款微型CC3D模块优先做了体积压缩的优化，整体采用长方体紧凑布局，将信号排针统一布置在模块的单侧端面上，既减少了接线时的空间占用，也能避免飞线杂乱干扰其他机载电子设备的信号传输。模块外壳做了斜面切角处理，顶部设置的方向标识三角箭头，能够在装机时快速帮助安装者确认模块的朝向，保证飞控的坐标系与飞行器机体坐标系对齐，避免因安装方向错误导致的飞行姿态失控。外壳侧面预留的卡扣结构，能够配合减震泡棉直接固定在机架的飞控安装位上，不需要额外设计复杂的固定支架，进一步降低了装机的结构复杂度。

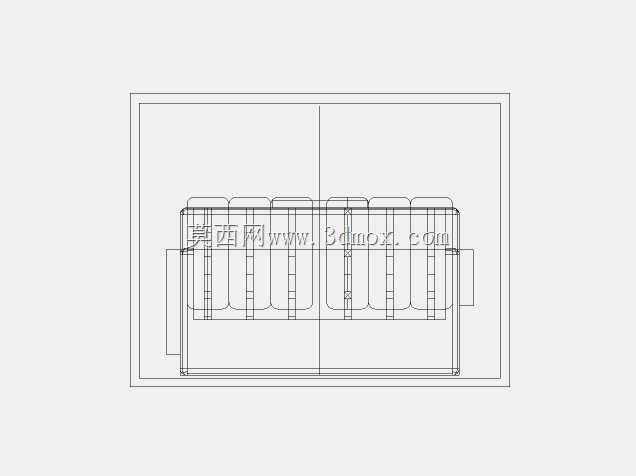

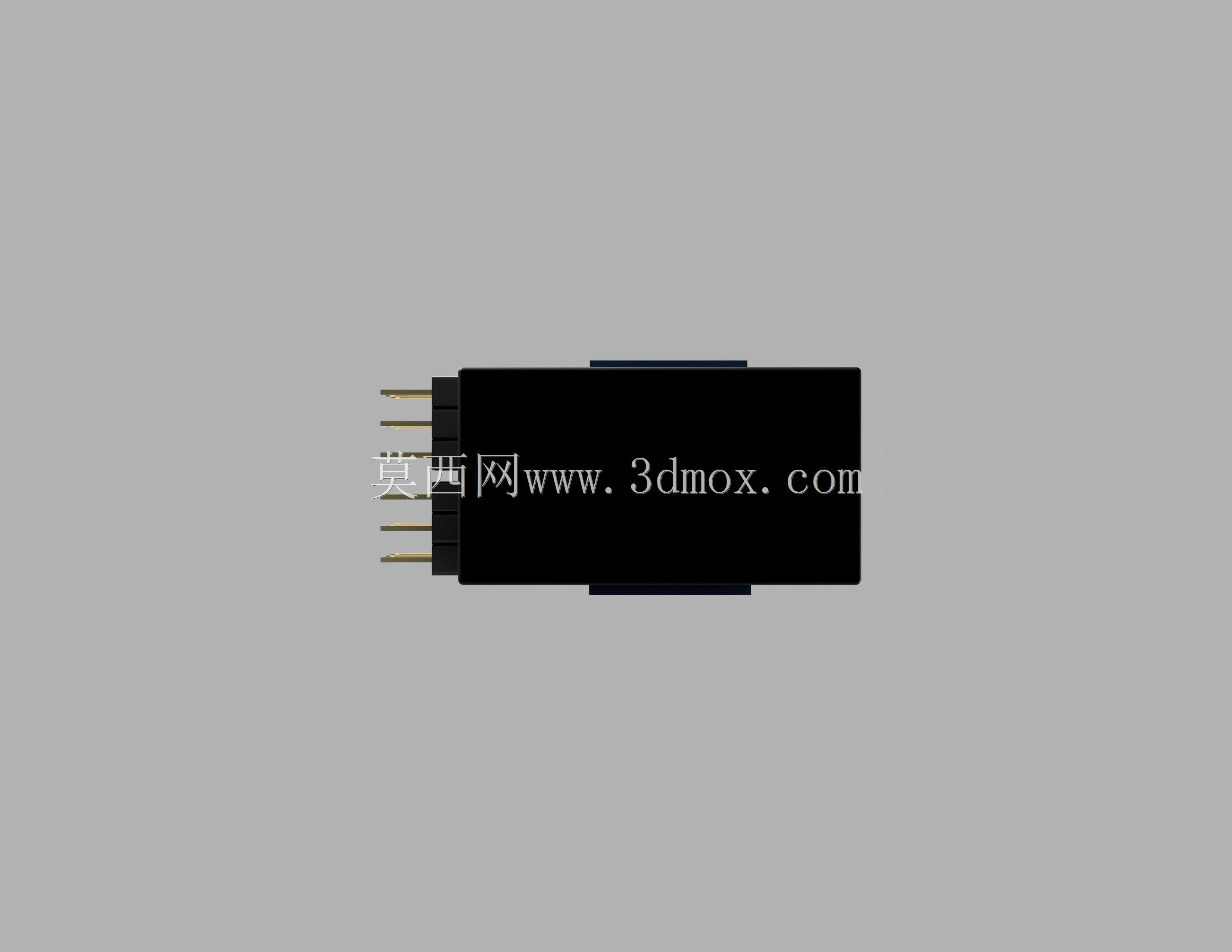

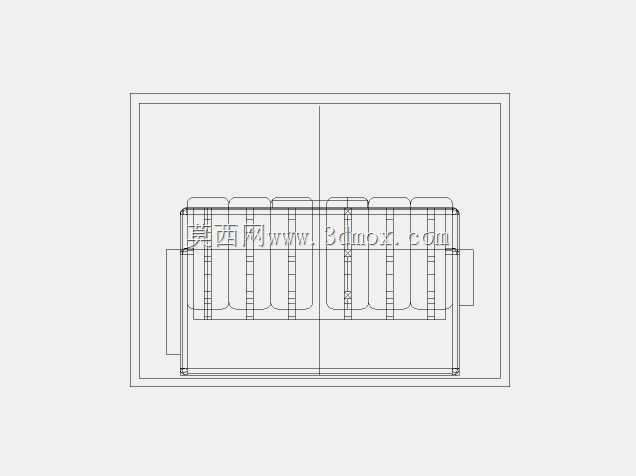

　　从安装边界与尺寸适配角度来看，模块的整体外轮廓尺寸控制在极小范围内，排针的引脚间距采用标准2.54mm排距设计，能够兼容市面上绝大多数微型电调、接收机的接线规格，不需要额外制作转接线材。模块的安装高度经过严格控制，装机后不会突出机架上层板的安装平面，能够给上层的图传发射模块、摄像头留出足够的安装间隙，避免不同模块之间出现物理干涉。排针的伸出长度也做了适配优化，焊接完成后引脚不会超出模块底部过多，不会与机架底部的电池安装位产生刮蹭，同时也能减少焊接时虚焊、连焊的概率，降低装机调试的难度。

　　在实际工程应用中，这类微型飞控模块的结构设计还要考虑机体震动的隔离需求，模块外壳的材质选用具备一定阻尼特性的工程塑料，能够过滤一部分电机转动传递过来的高频震动，减少震动对内部传感器数据采集精度的影响，配合安装时使用的减震泡棉，能够进一步降低震动干扰，保证飞控在飞行器高速机动、大油门飞行时依然能获取准确的姿态数据，避免出现姿态解算漂移、飞行失控的问题。模块的接口定义完全沿用开源CC3D飞控的标准定义，能够直接适配主流的开源飞控固件，不需要重新做端口映射调试，对于结构设计人员、航模装机爱好者来说，能够大幅缩短硬件调试的周期，直接完成模块的集成装配。
