车载无线信号接收装置结构设计

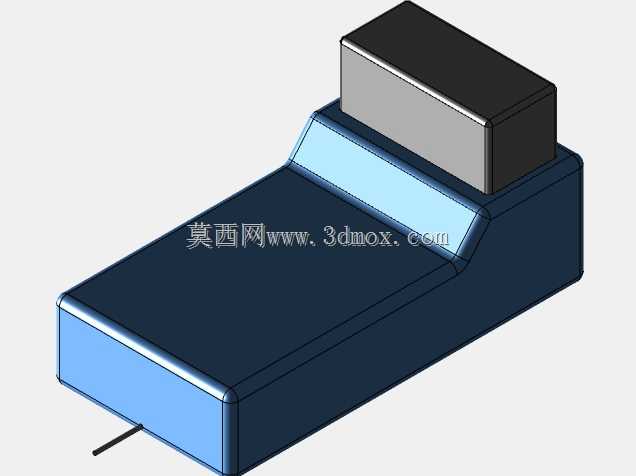

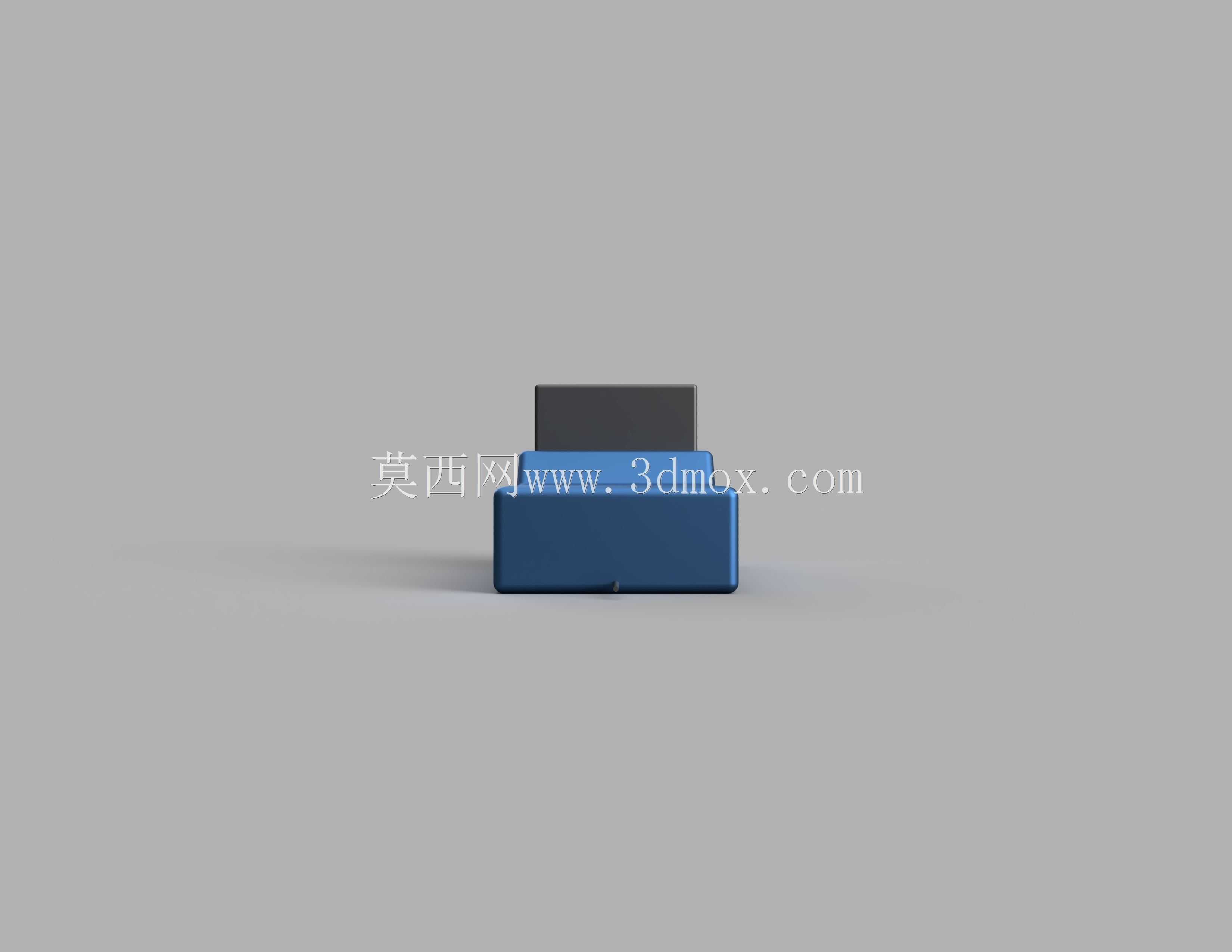

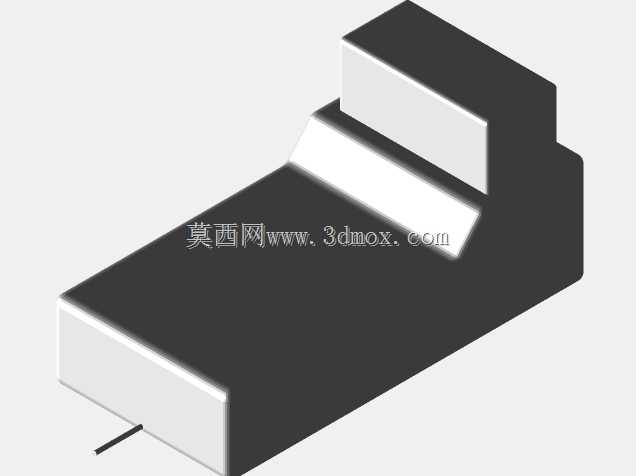

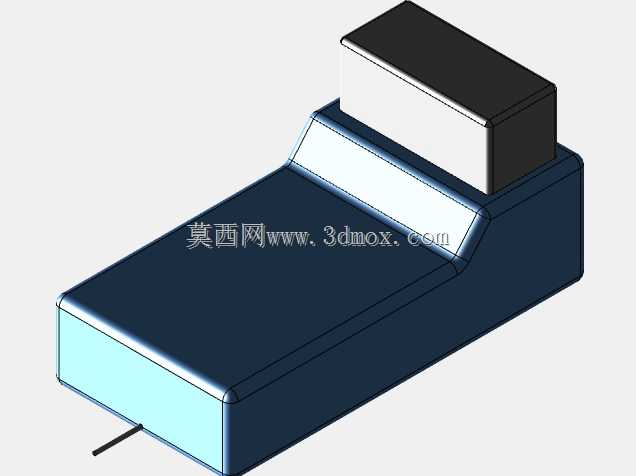

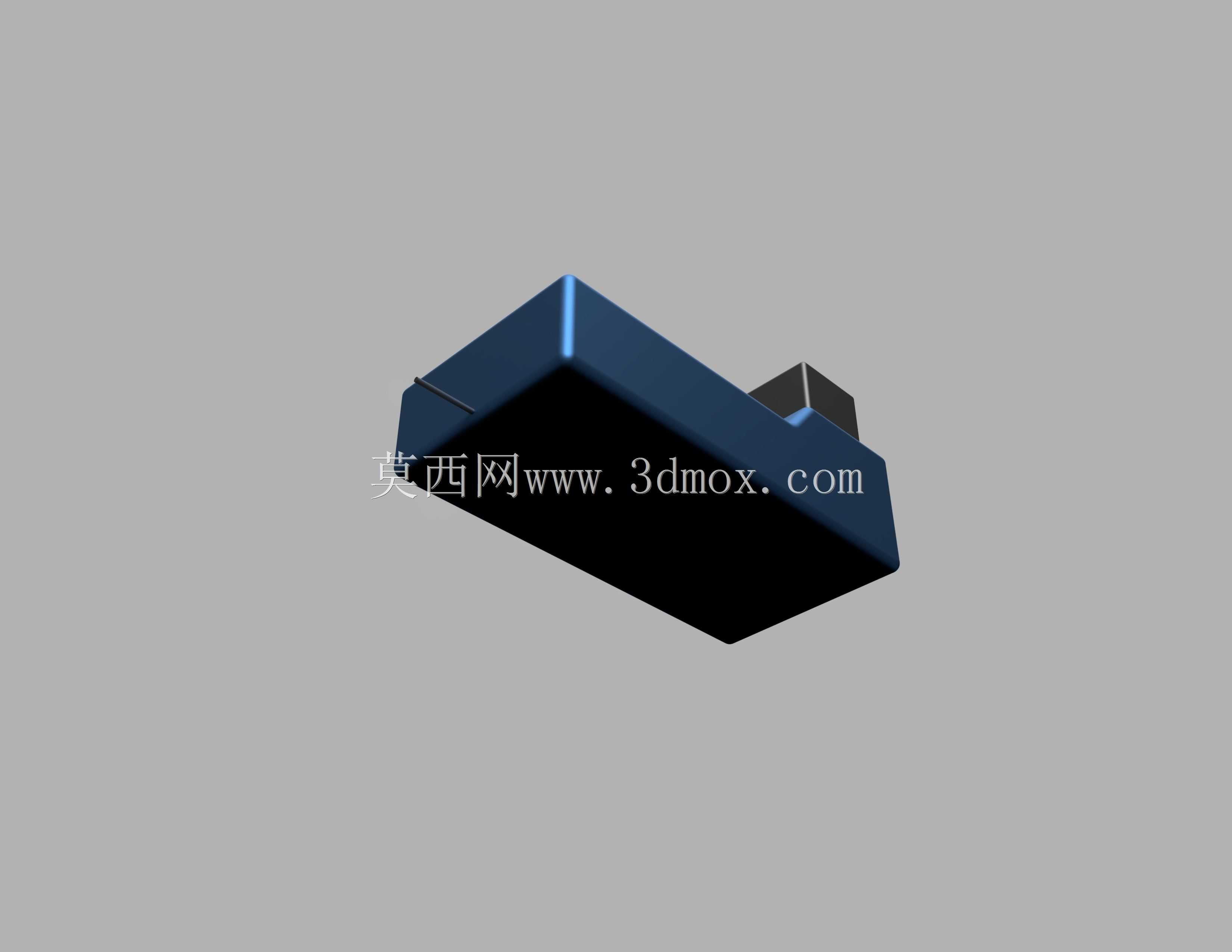

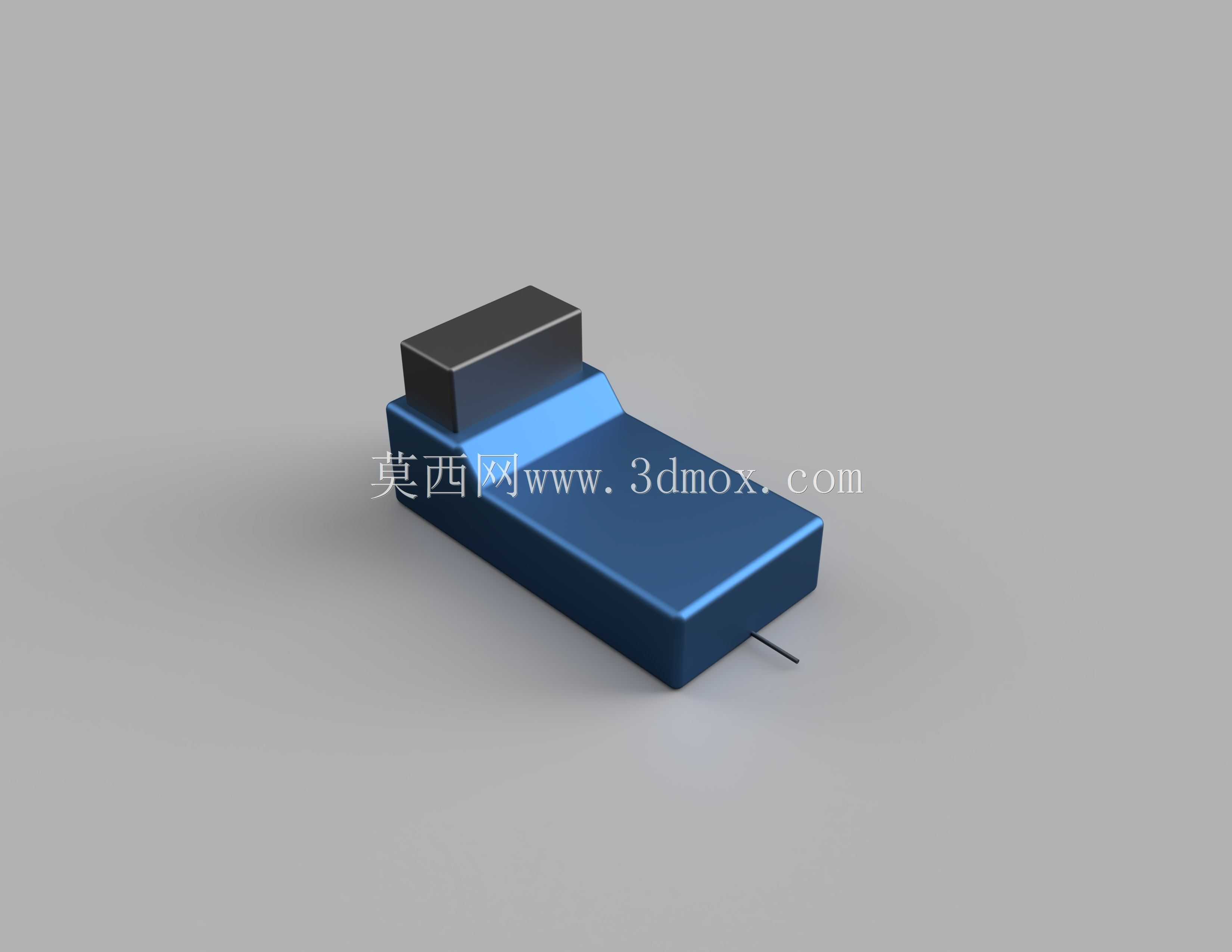

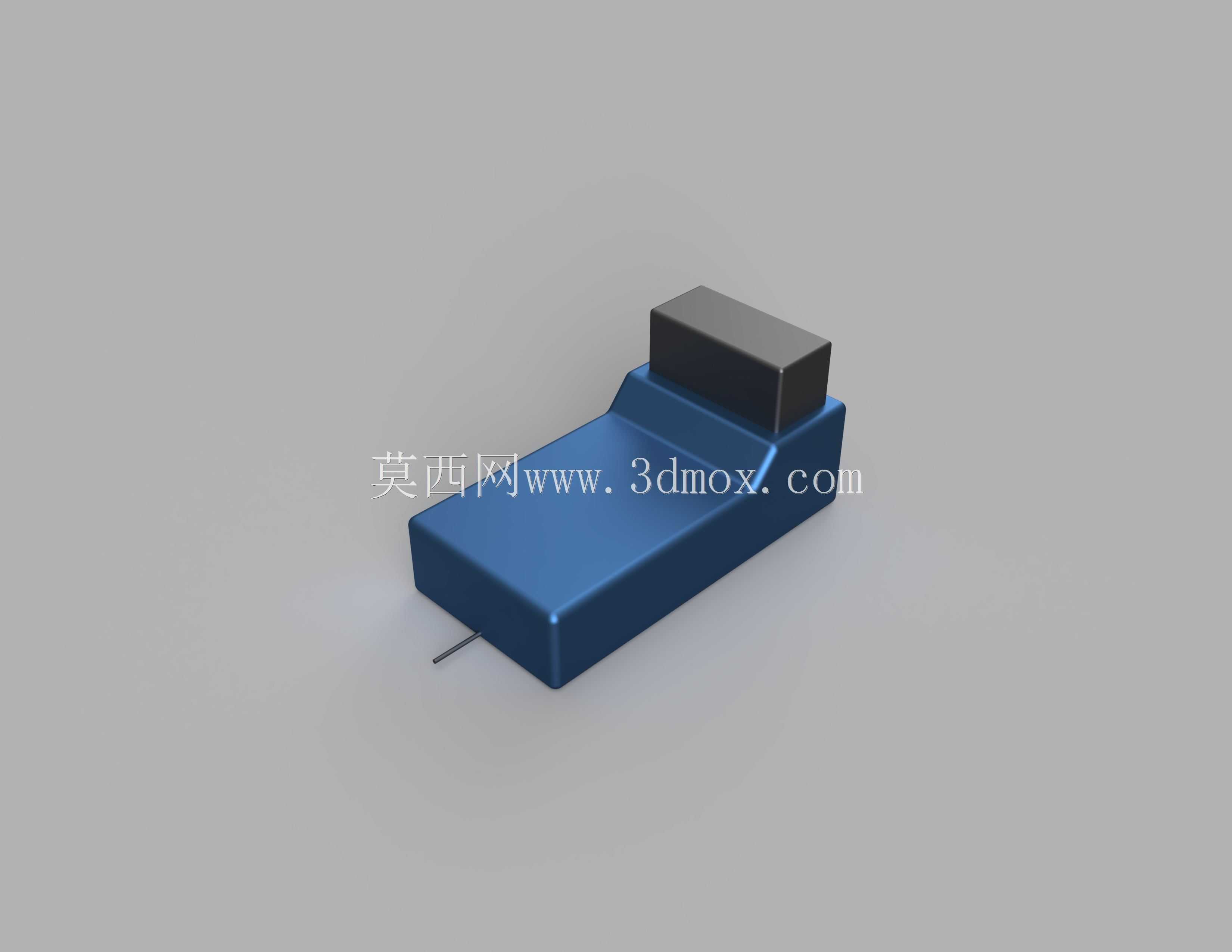

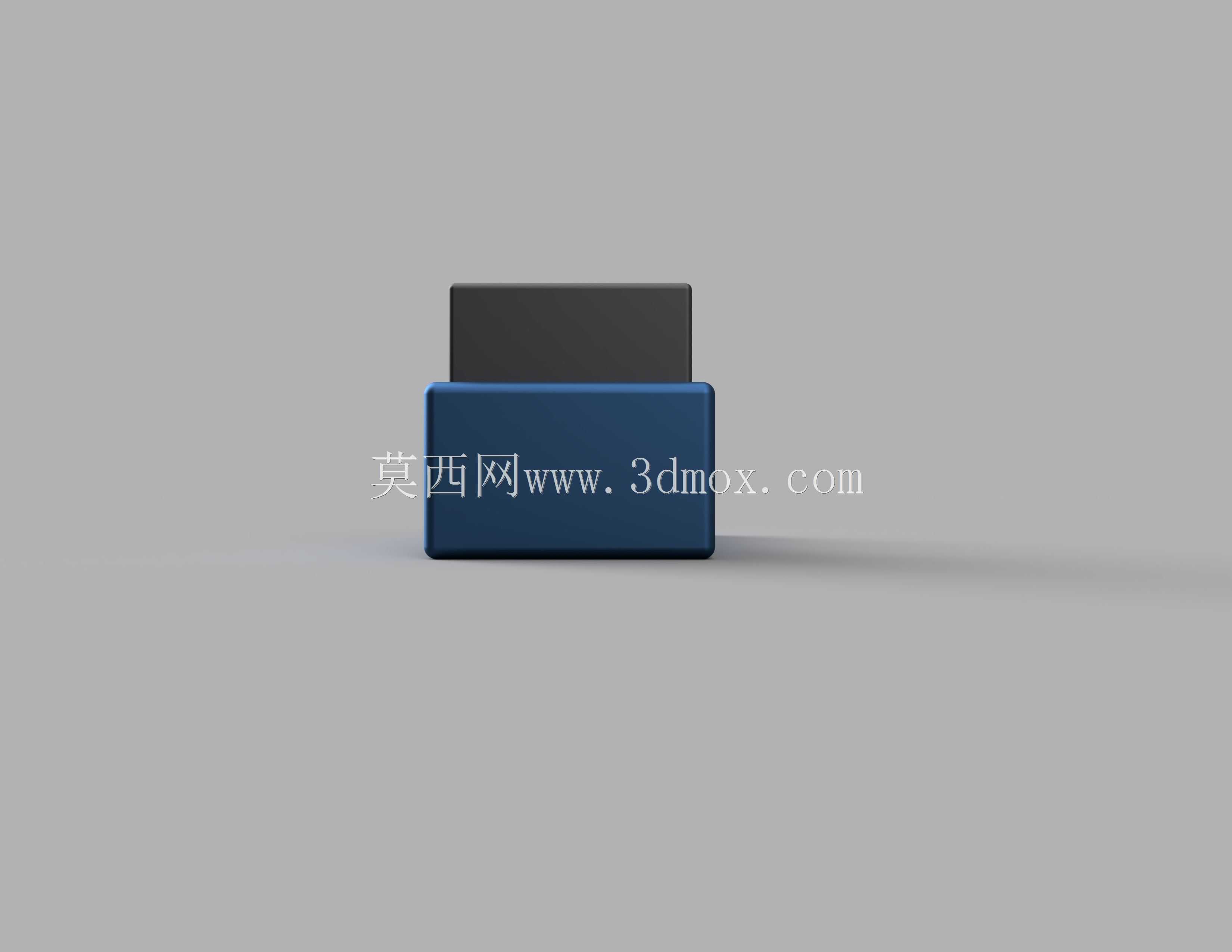

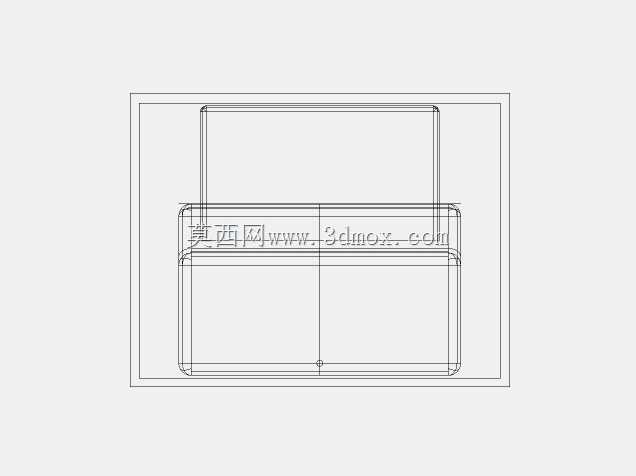

在车载电子系统的信号链路搭建中，这类小型信号接收装置承担着前端射频信号拾取、预处理的核心作用，常被集成在车载遥控接收、胎压信号采集、无钥匙进入系统的前端模块中，安装位置多布置在仪表台内侧、A柱内饰板后方或者车顶内饰的预留安装位，需要兼顾信号接收无遮挡、安装固定牢靠、与周边线束不干涉的多重要求。从结构设计角度看，该装置采用分体式阶梯壳体布局，下部主腔体为电路承载区，内部可布置信号解调电路板、电源滤波模块，上部凸起结构为天线适配区，可内置棒状天线或者外接天线馈线接口，尾部伸出的细杆为天线延伸段，能够有效提升特定频段信号的接收增益，避免金属壳体对射频信号的屏蔽影响。设计过程中首先要考虑安装边界的适配性，下部主腔体的平直底面预留有双面胶粘贴位或者螺丝固定孔位，可适配不同厚度的安装钣金或者塑料内饰基板，整体外轮廓做了圆角过渡处理，既避免安装过程中刮伤周边线束绝缘层，也能减少车辆行驶振动带来的应力集中，防止壳体连接处出现松脱。壳体的分型面设置在阶梯结构的转折位置，上下壳体采用卡扣加超声波焊接的组合固定方式，既能够保证腔体的密封性能，阻挡车内灰尘、冷凝水侵入电路区域，也能简化装配工序，适合批量生产时的快速组装。在功能特性层面，该装置的信号接收频段覆盖常用的车载射频通讯范围，电路腔体内部预留有屏蔽层安装槽，可根据实际抗干扰需求加装金属屏蔽罩，隔绝车内其他电子设备比如中控屏、行车记录仪、电机驱动模块带来的电磁干扰，保证信号接收的稳定性。天线部分的结构设计做了倾角优化，当装置安装在倾斜的内饰板上时，天线段可保持接近垂直的姿态，匹配射频信号的极化方向，最大化接收效率。实际选型应用时，需要注意装置的出线方向，尾部的天线馈线与下部腔体侧面的电源信号线出线位都做了防拉扯结构，线束与壳体连接处设置有橡胶护线圈，既能避免车辆长期振动导致线束根部断线，也能提升出线位置的密封性能。在三维建模过程中，壳体的壁厚设置为均匀的1.5mm，既满足塑料注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能控制整体重量，减少对安装位的负载。上部凸起的天线仓内部做了定位筋条，可精准固定内置天线电路板，避免装配时出现天线位置偏移导致的信号方向图畸变。安装边界的尺寸校核需要重点关注装置与周边部件的间隙，尤其是下部主腔体的侧边与周边线束、内饰板加强筋的距离要预留至少3mm的装配间隙，防止安装过程中出现卡滞，同时要考虑维修拆卸的便利性，装置周边不能布置难以拆解的固定结构，方便后期故障排查时的快速更换。在不同车型的适配场景中，该结构可通过调整下部腔体的固定孔位间距、更换不同长度的天线延伸段来适配不同的安装空间与信号接收要求，壳体的材质选用耐温ABS工程塑料，可适应车内-40℃到85℃的工作温度范围，避免夏季暴晒后壳体出现变形、冬季低温下壳体脆裂的问题。结构设计时还考虑了EMC测试的相关要求，壳体的接合面预留有导电泡棉安装槽，可在需要更高电磁兼容等级的应用场景中加装导电泡棉，实现壳体的连续电磁屏蔽，满足整车电磁兼容的测试标准。
