罗马地铁MB100型轨道客运车辆结构

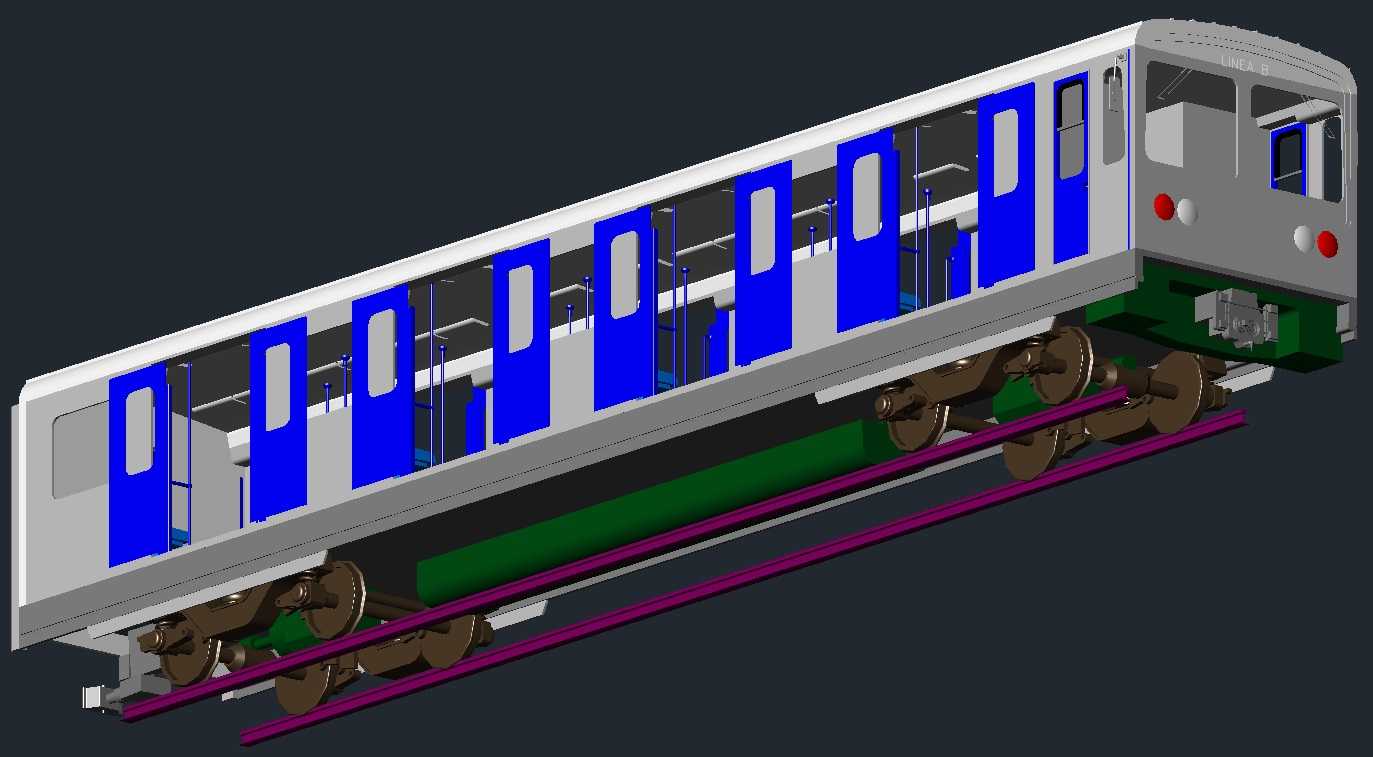

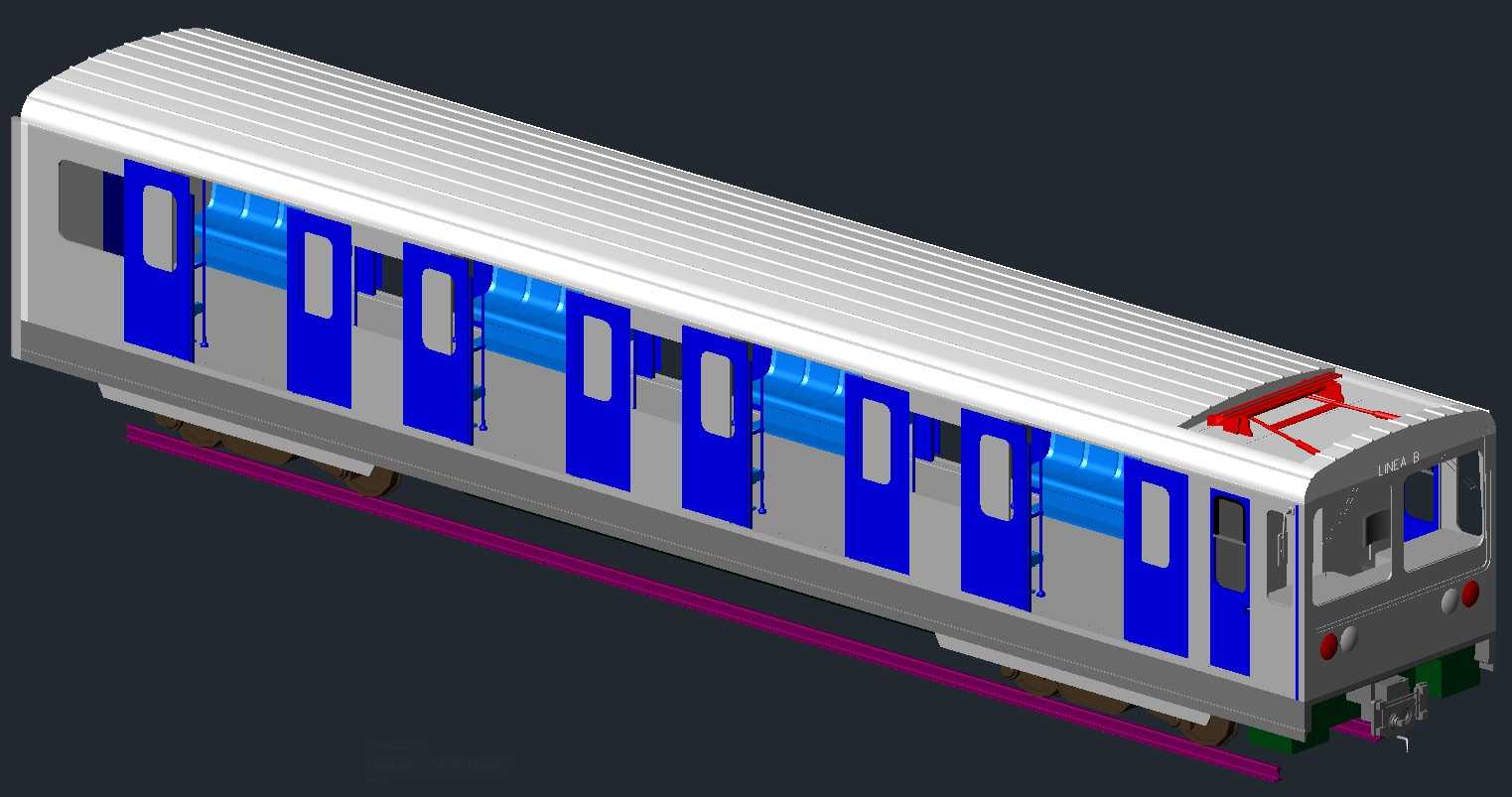

该模型还原的是罗马B-B1线运营的MB100-300系列地铁客运车厢，作为城市轨道交通核心载具，其设计完全围绕地下线路的高频次通勤场景展开，适配罗马当地老旧隧道的限界要求，同时兼顾大客流承载与日常运维的便捷性。从结构设计逻辑来看，整车采用铝合金鼓形车体，侧墙沿高度方向做外凸弧度处理，在不超出隧道安装边界的前提下最大化车内站立空间，车顶圆弧过渡匹配接触网受电弓的安装行程，受电弓基座做下沉式设计，避免升弓状态下超出车辆动态包络线，车下设备舱采用模块化吊装布局，将制动单元、空调机组、电气柜沿车体中心线对称排布，平衡轴重分配，降低过弯时的轮轨侧向冲击力。

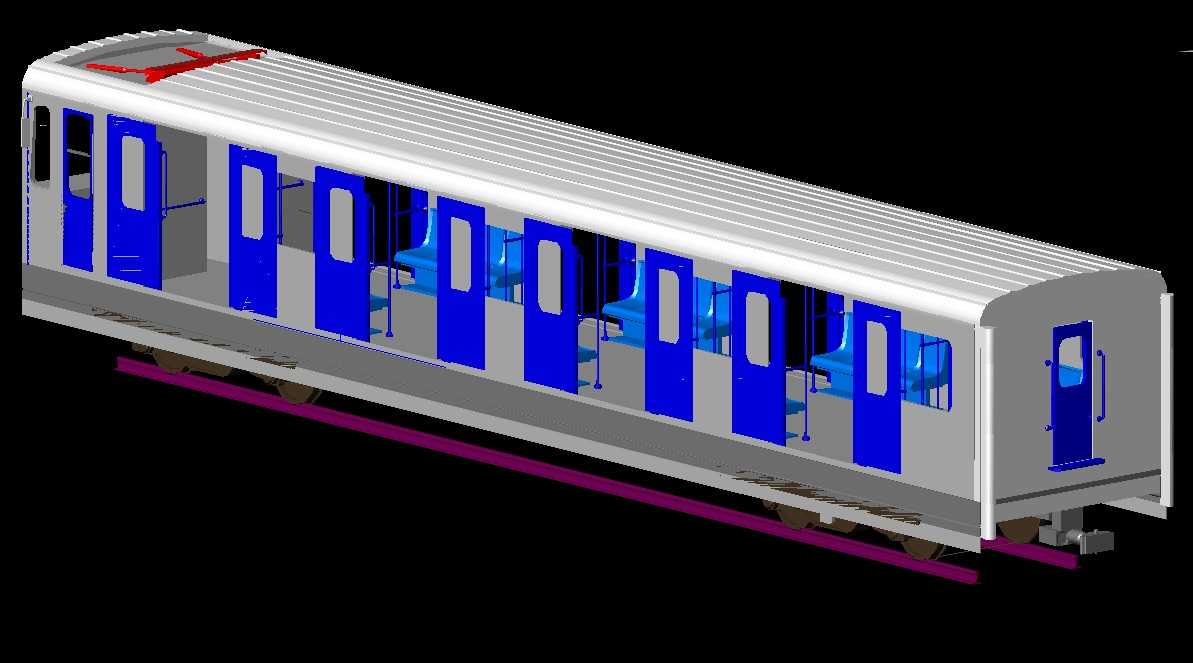

车体侧门采用双开电动塞拉门结构，每节车厢沿纵向均匀布置7组车门，门间距匹配罗马地铁站台的屏蔽门预留位置，车门开启后净通行宽度满足高峰时段双向客流快速乘降的需求，车门上方预留了动态地图显示屏的安装槽位，侧窗采用夹层安全玻璃，窗框与侧墙做齐平化处理，减少车辆高速运行时的气动噪音。车厢内饰采用模块化安装思路，座椅沿侧墙纵向布置，留出中部宽幅通行通道，扶手杆采用不锈钢材质，沿车门与座椅间隙均匀分布，满足站立乘客的抓扶需求，车顶内饰板集成了照明模组与空调出风口，出风口沿车厢纵向做线性布置，避免冷风直吹乘客区域。

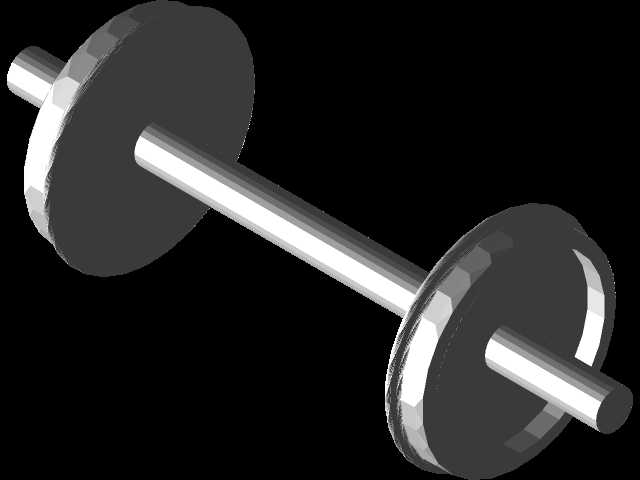

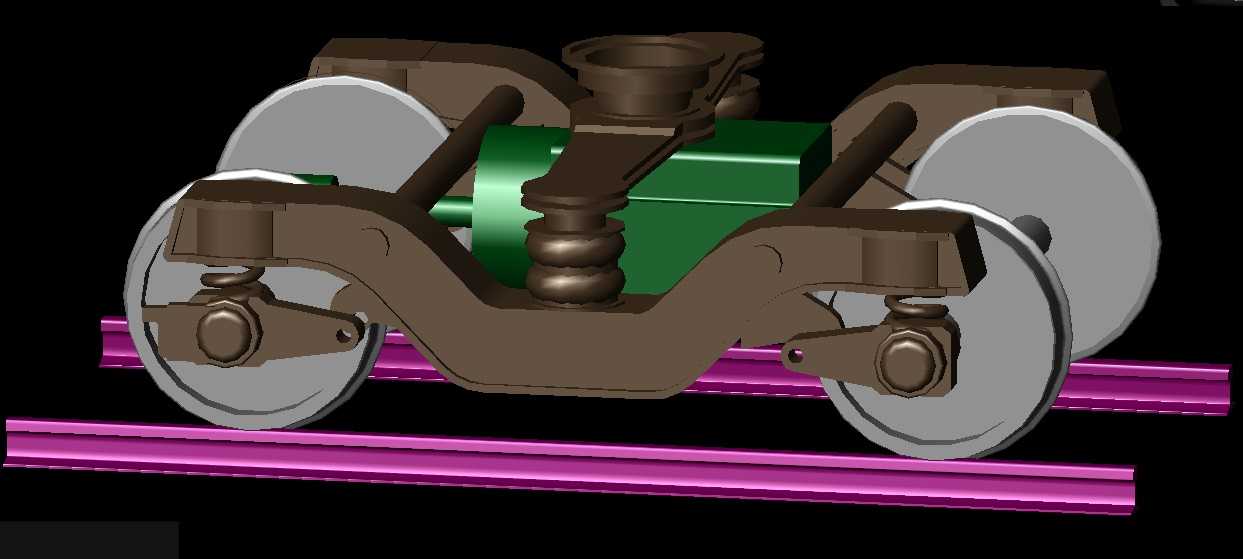

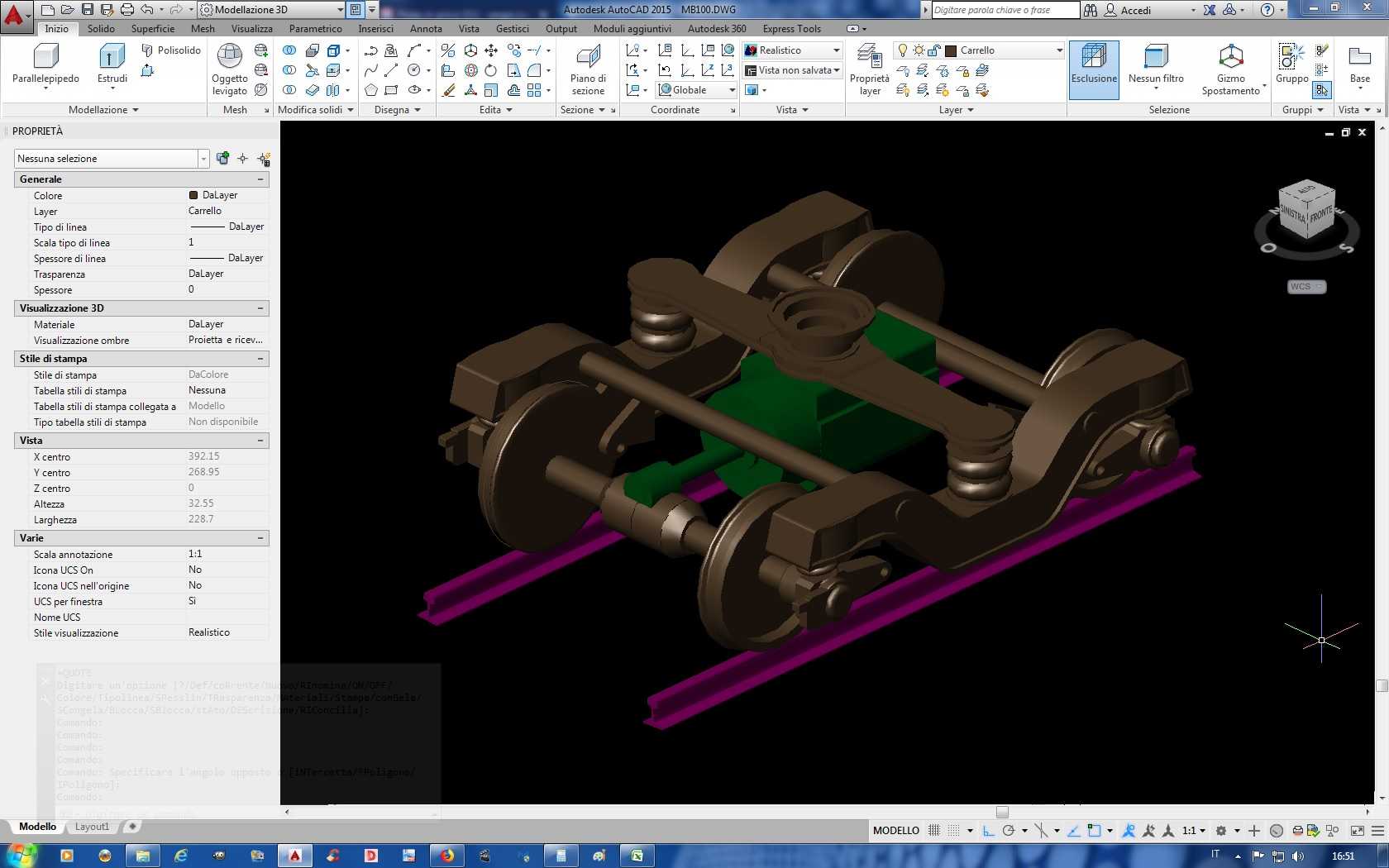

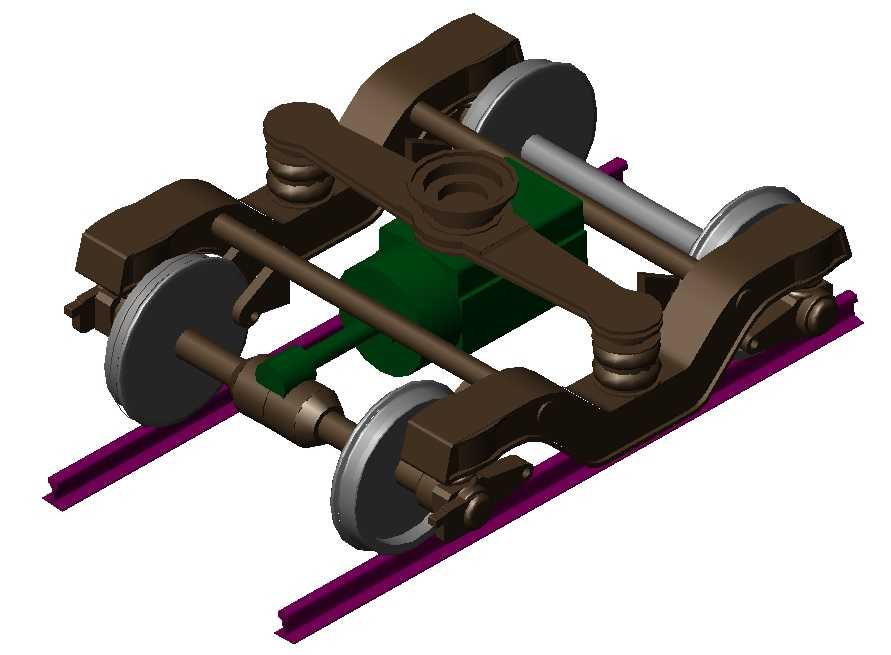

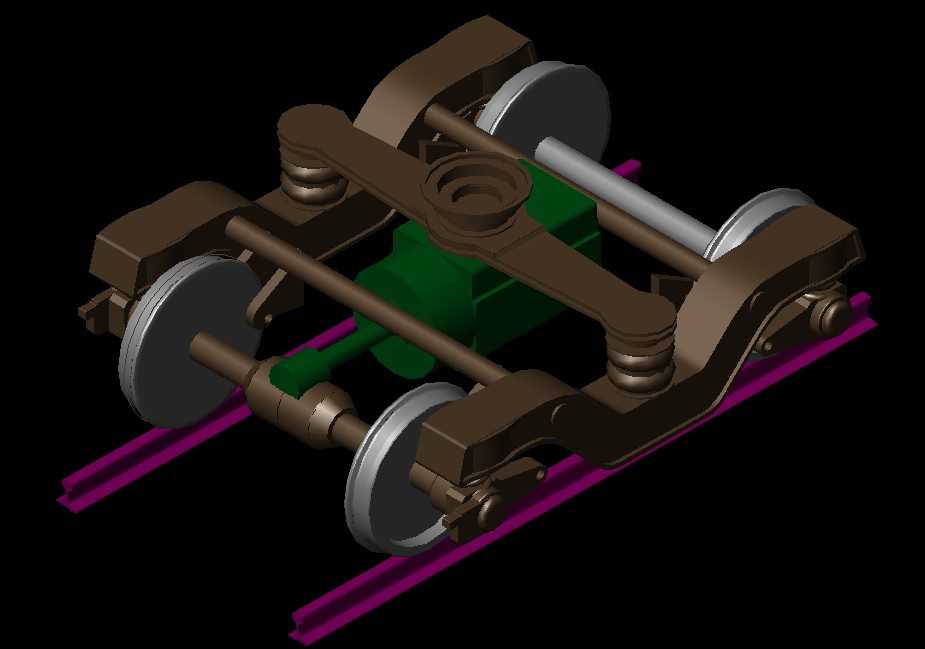

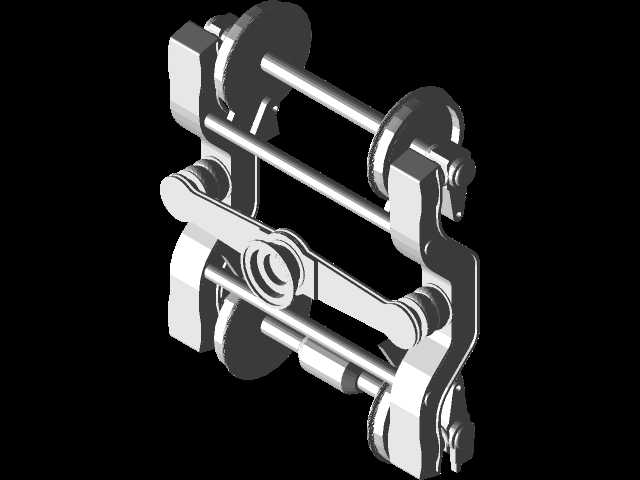

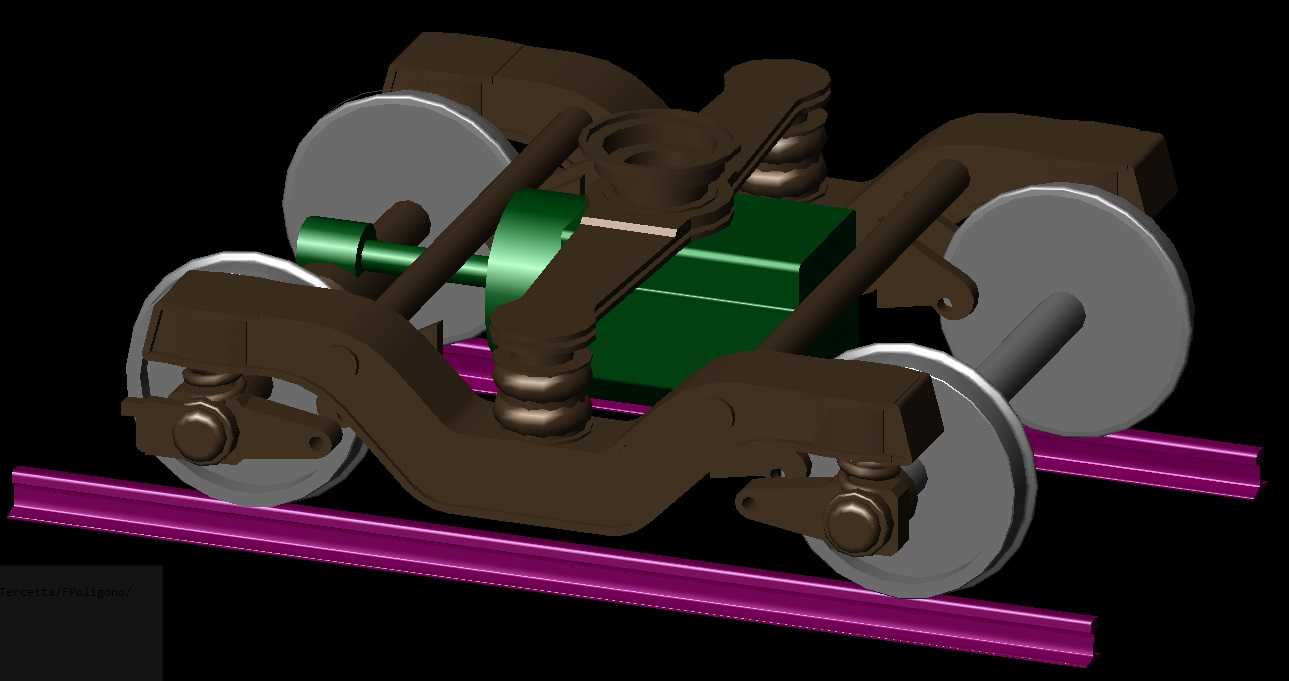

走行部分区分带电机的动力转向架与无电机的拖车转向架，拖车转向架仅承担承载与导向功能，结构上做了轻量化处理，一系悬挂采用锥形橡胶弹簧，匹配地下线路的小半径曲线通过需求，二系悬挂采用空气弹簧，隔绝轨道振动向车体传递，转向架与车体之间的安装接口做了标准化设计，可实现不同架修周期下的转向架快速互换，降低运维时的车辆停备时长。车端连接采用密接式车钩，自带电气与气路连接接口，多编组连挂时可自动完成电路与气路的对接，无需人工额外操作，车钩缓冲器采用压溃式吸能结构，在发生意外碰撞时可通过逐级变形吸收冲击能量，保护车体主结构与乘客区域的完整性。

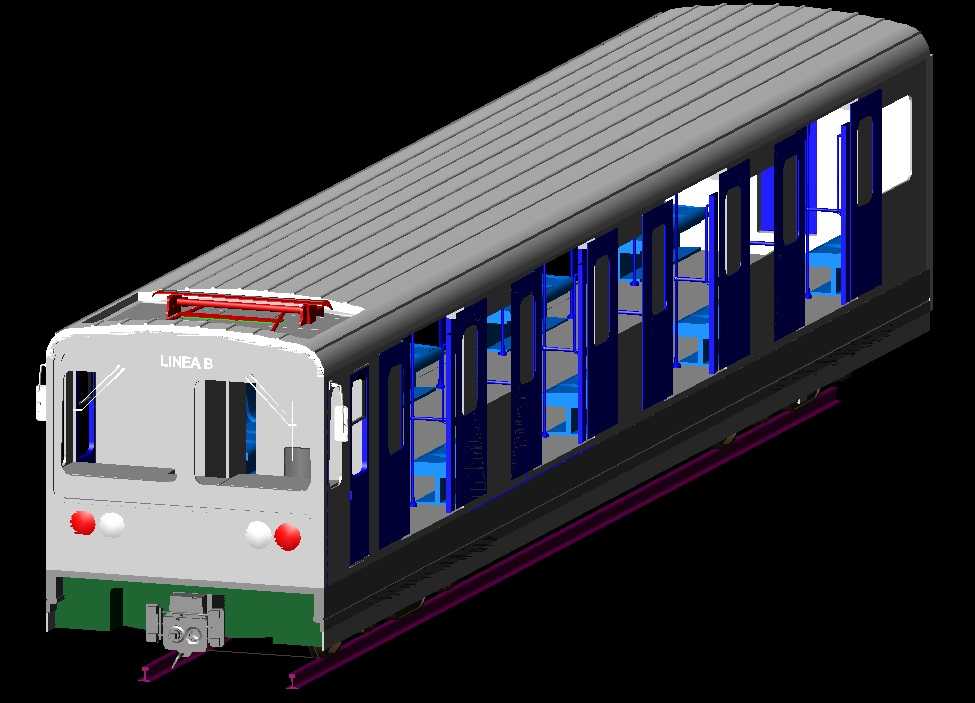

车头部分采用流线型玻璃钢罩板，前窗设置大尺寸安全玻璃，下方布置车灯与雨刮器安装位，车头侧面预留了司机室侧门，满足司机登乘需求，司机室内部操纵台按照人机工程学布局，将牵引制动手柄、信号显示屏、紧急制动按钮布置在司机手可触及的范围内，减少操作时的动作幅度。整车外形尺寸严格遵循罗马地铁的隧道限界要求，车体宽度控制在2.8米以内，高度不超过3.6米，转向架固定轴距适配线路最小转弯半径，车下设备的最低点距离轨面的高度满足轨道道床的安装边界要求，避免运行时与轨道旁设备发生干涉。

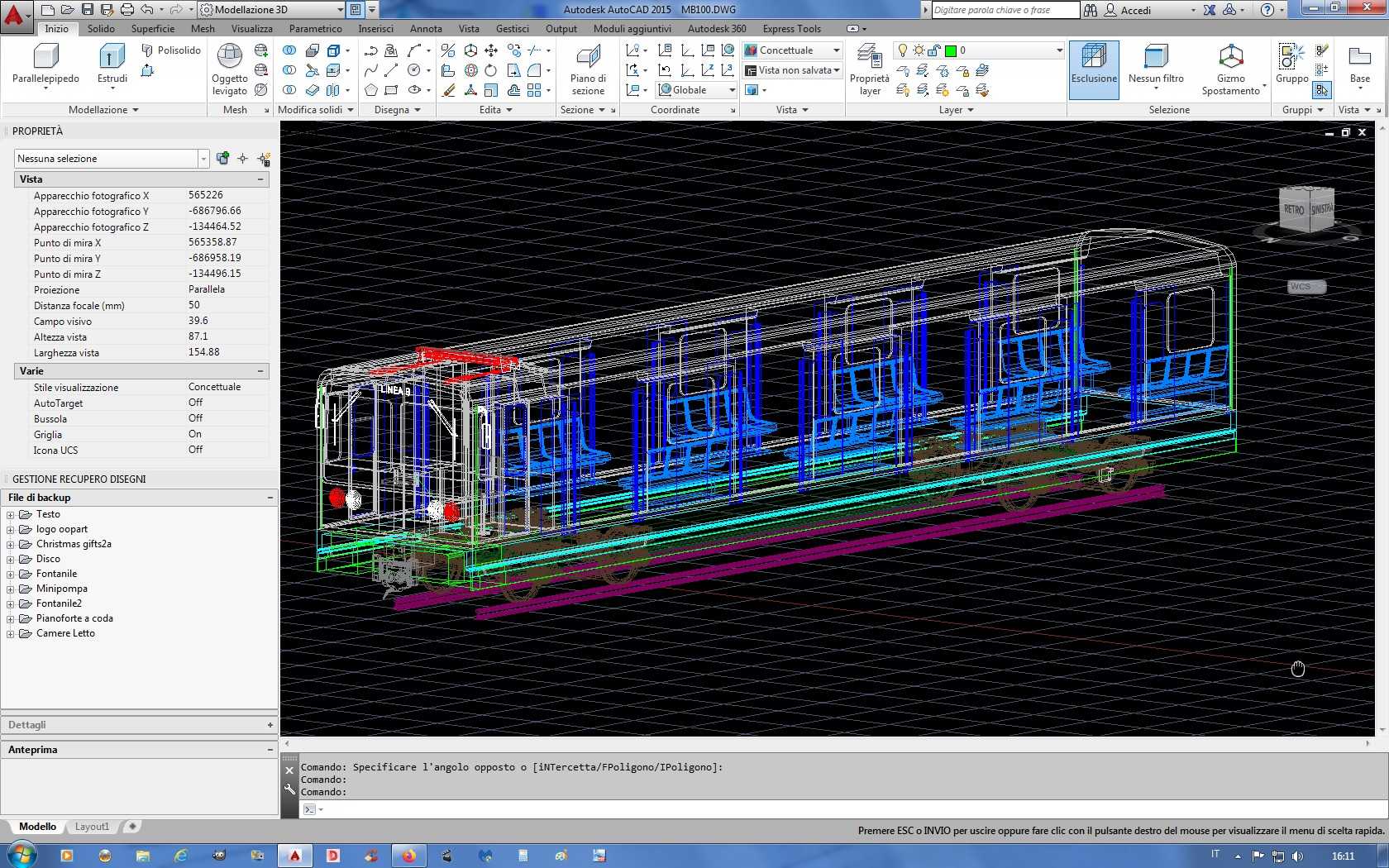

从建模细节来看，模型还原了车体表面的焊缝细节、车门的密封胶条结构、转向架的管线排布、受电弓的铰接结构，所有部件的安装位置与实际车辆保持一致，可用于城轨车辆的结构教学、运维模拟、场景展示等场景，也可作为同类型轨道车辆设计时的参考基准，帮助设计人员快速理解地铁车辆的整体布局与接口关系，校核各部件之间的安装间隙，避免设计阶段出现干涉问题。
