车用立式防滑油门踏板结构设计

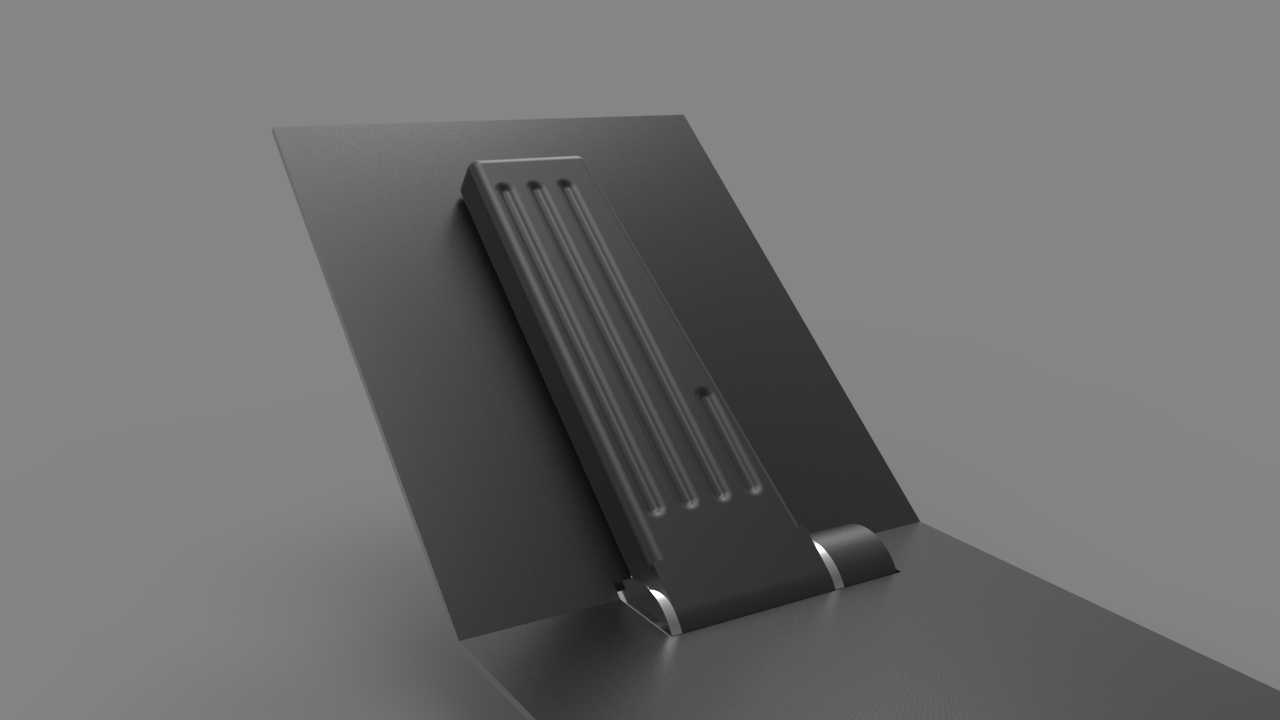

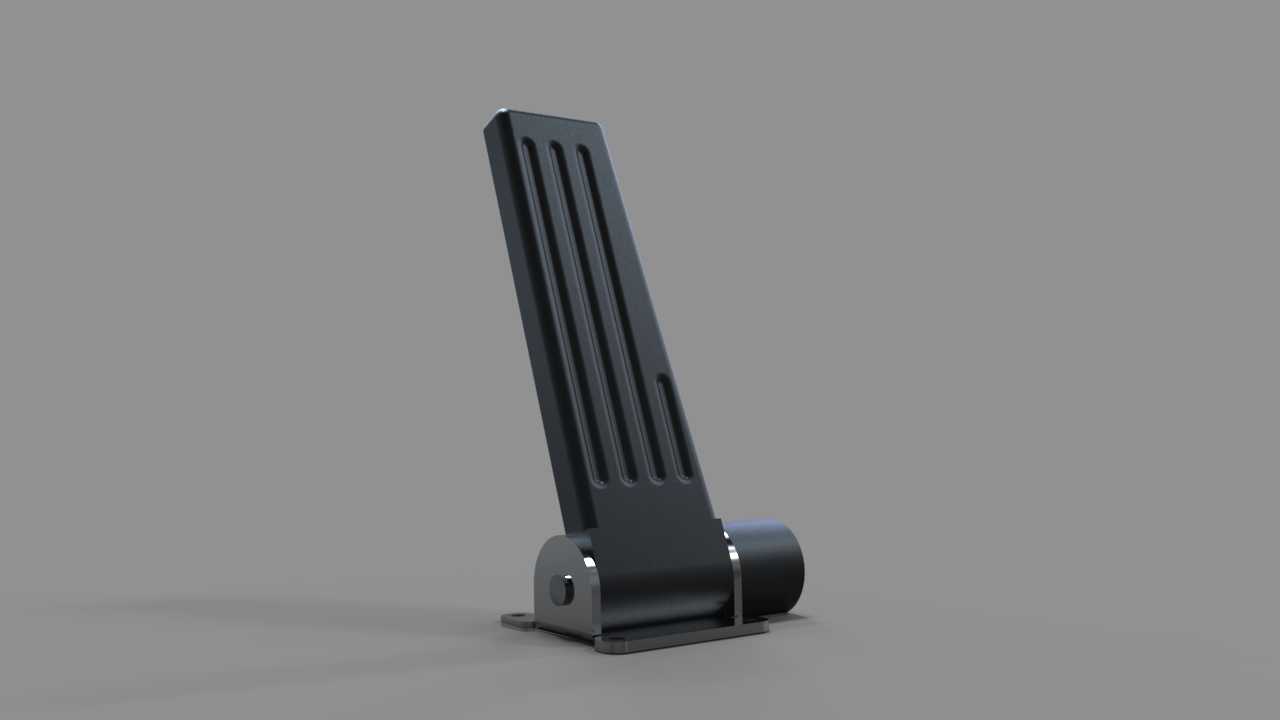

在乘用车辆、轻型商用车辆的驾驶舱操控系统布局中，油门踏板作为驾驶员直接操控动力输出的核心交互部件，其结构合理性直接关系到驾驶操作的精准度、长时间驾驶的疲劳度以及特殊工况下的操作安全性，不同于早期悬吊式油门踏板的布局逻辑，这款立式地板安装结构的油门踏板，更适配追求操控脚感的车型配置，在性能取向乘用车、改装车型以及部分工程作业车辆的驾驶舱改造场景中有着广泛的应用空间。从实际装车使用的角度来看，这款踏板的安装基准面贴合驾驶舱地板地毯上方的金属安装基板，安装点位采用底部铰接式固定结构，铰接轴的转动轴线与驾驶员脚踝自然转动的轴线保持平行，能够让驾驶员在踩踏过程中，脚踝的摆动角度与踏板转动角度形成自然匹配，减少长时间踩踏时的脚踝关节受力，相比悬吊式踏板需要悬空控制脚踝的操作方式，这种立式结构能够让脚跟始终贴合地板形成稳定支撑，在需要精准控制油门开度的工况下，比如拥堵路段跟车、赛道驾驶控速、非铺装路面缓速通行时，脚部的支撑稳定性更有优势。踏板的踩踏工作面做了纵向分布的多道凸起防滑筋结构，筋条的走向与脚部踩踏施力的滑动方向垂直，即使鞋底沾有少量水渍、泥沙，或者穿着鞋底纹路较浅的鞋履操作时，也能避免脚部与踏板面发生相对滑移，防滑筋的凸起高度控制在合理范围，既不会因为凸起过高硌脚影响踩踏舒适度，也不会因为高度不足丧失防滑效果，踏板面的整体宽度适配绝大多数成年男性的脚掌宽度，脚掌放置时不会出现边缘悬空的情况，踩踏施力的受力点分布更均匀。从结构设计的逻辑来看，这款踏板采用一体化的主体结构设计，减少了分体拼接结构带来的装配间隙和长期使用后的松动异响风险，主体结构的壁厚根据不同位置的受力情况做了差异化分布，踩踏工作面的背部设置有纵向加强筋，能够承受常规踩踏时的最大施力而不发生形变，铰接位置的轴孔做了加厚处理，避免长期转动磨损后出现旷量，踏板的转动行程范围内设置有物理限位结构，能够限制踏板的最大开度，避免过度踩踏导致的拉线或者传感器行程超程。在安装边界的适配性上，这款踏板的底部铰接座的安装孔位采用通用化的孔距设计，能够适配多数车型地板上的预留安装点位，不需要对驾驶舱地板做额外的打孔改造，踏板整体的垂直高度在踩踏初始位置时，与休息踏板、制动踏板的高度差符合人机工程学的设计要求，驾驶员在不同踏板之间切换脚部时，不会出现高度差过大导致的勾脚或者绊脚情况，踏板的转动阻尼经过匹配，初始踩踏时的阻力较小，随着开度增大阻尼线性提升，能够给驾驶员清晰的开度反馈，避免脚部轻微晃动就导致油门开度出现大幅波动。在实际的功能实现层面，这款踏板的结构既可以适配传统拉线式油门的拉线固定点位，也可以在踏板背部预留电子油门传感器的安装位置，兼顾不同动力形式车型的适配需求，踏板的回位结构集成在铰接轴位置，采用双扭簧的回位设计，即使其中一根扭簧出现疲劳失效，另一根扭簧依然能够保证踏板及时回位到怠速开度位置，避免出现油门卡滞不回位的安全隐患，踏板的外露边缘全部做了圆角过渡处理，没有尖锐的棱角，即使驾驶过程中脚部意外剐蹭到踏板边缘，也不会出现刮擦鞋底或者划伤脚部的情况。针对不同车型的内饰风格适配需求，踏板主体采用哑光黑的表面处理，不会在驾驶舱前挡风玻璃上形成反光倒影，避免干扰驾驶员的前方视线，踏板的整体重量控制在合理范围，不会因为过重增加回位弹簧的负载，也不会因为过轻导致踩踏时缺乏扎实的质感，在长期使用的耐久性设计上，踏板的铰接位置预留了润滑脂存储槽，能够在装配时填充润滑脂，保证长期转动过程中的润滑效果，减少转动磨损和异响的产生，适应不同地区的温度变化环境，不会因为低温导致转动阻尼出现大幅变化，保证在严寒地区使用时踏板依然能够顺畅转动，不会出现卡滞的情况。
