摩托舷外机冷却系统用星形叶轮结构

　　这款星形叶轮主要适配小功率二冲程舷外机的冷却回路，作为离心式冷却水泵的核心做功部件，直接决定舷外机水冷系统的水流稳定性与散热效率。小型舷外机长期在水面工况运行，冷却系统直接抽取外界自然水体作为冷却介质，流经发动机缸体、缸盖的散热流道带走燃烧做功产生的多余热量，避免动力单元因过热出现拉缸、功率衰减等故障，叶轮的结构合理性直接关系到整机运行可靠性。

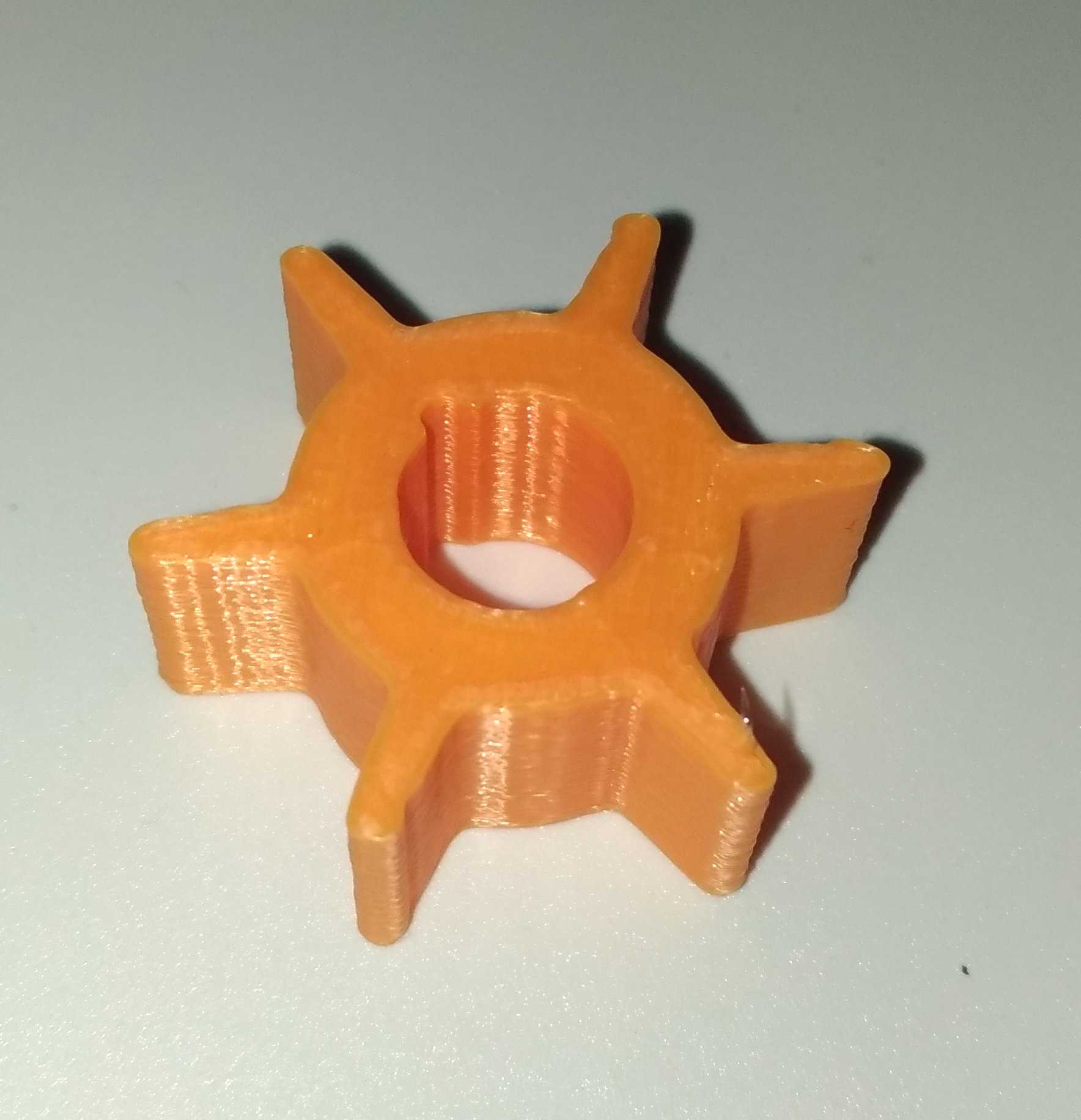

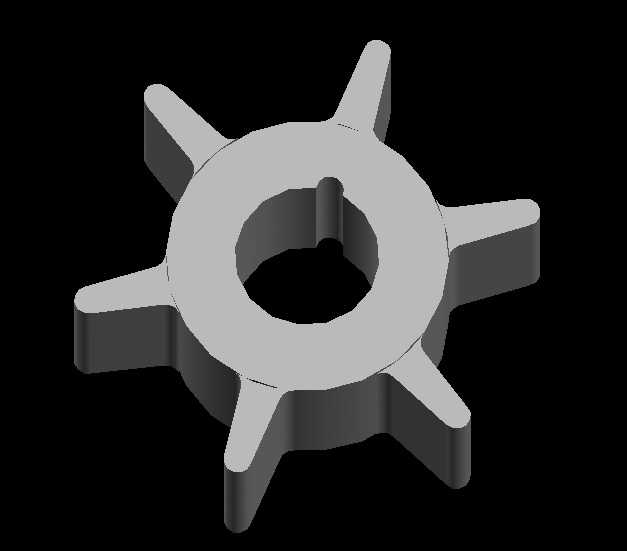

　　从结构设计来看，这款叶轮采用六齿星形对称布局，中心为等壁厚的安装轴孔，轴孔内壁预留了与水泵轴配合的周向定位余量，安装时可根据配套水泵轴的实际截面形态做适配修整，保证动力传递过程中无打滑、无旷量。六个径向延伸的轮齿采用等厚度平直构型，齿端做了微小的圆角过渡，避免高速旋转过程中齿端出现应力集中导致的断裂问题，同时平直齿型在泵腔内部旋转时，可通过齿面与泵腔内壁的小间隙配合形成连续的封闭容腔，随着叶轮旋转持续将进水口的水体加压推送至冷却流道。

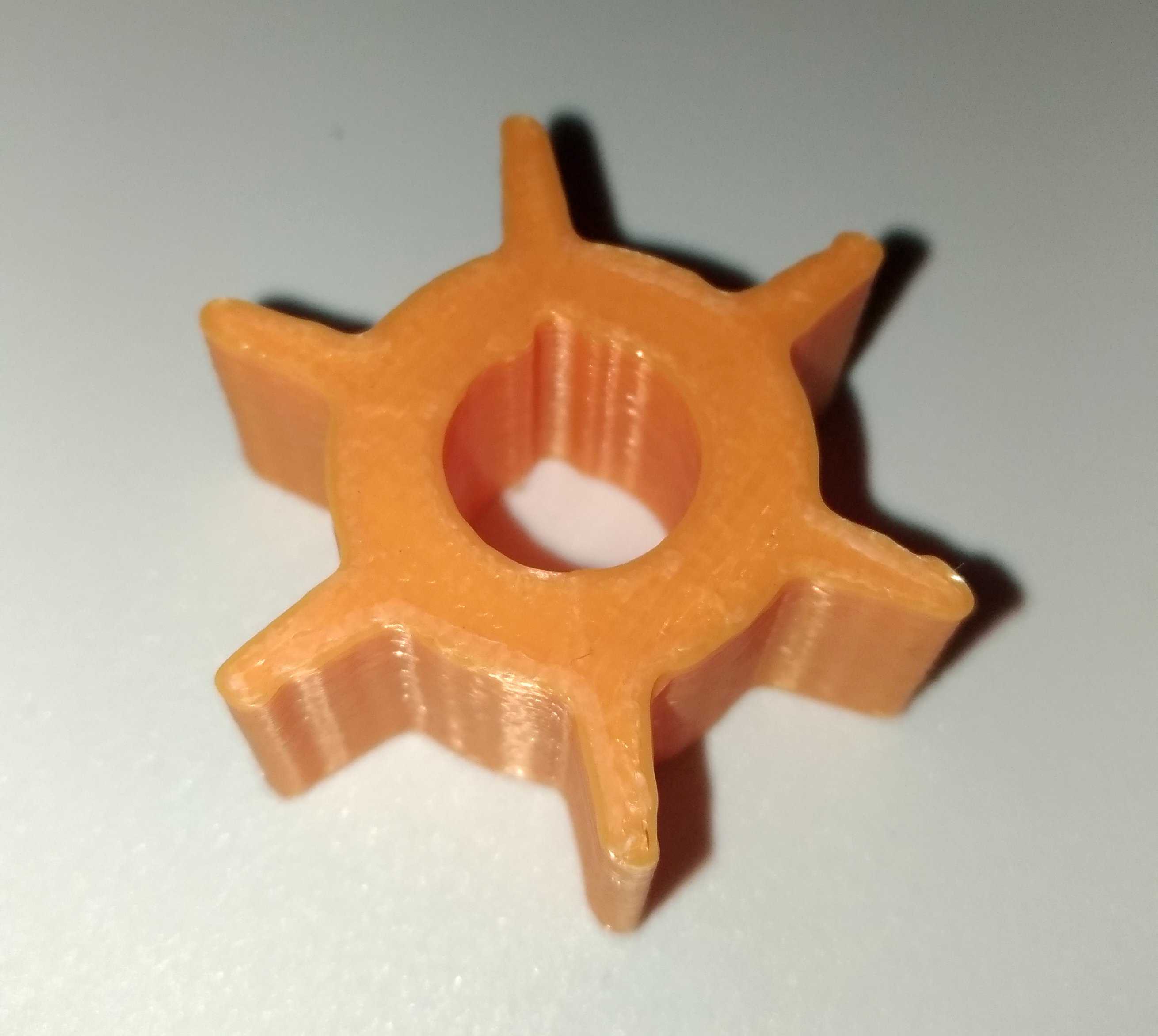

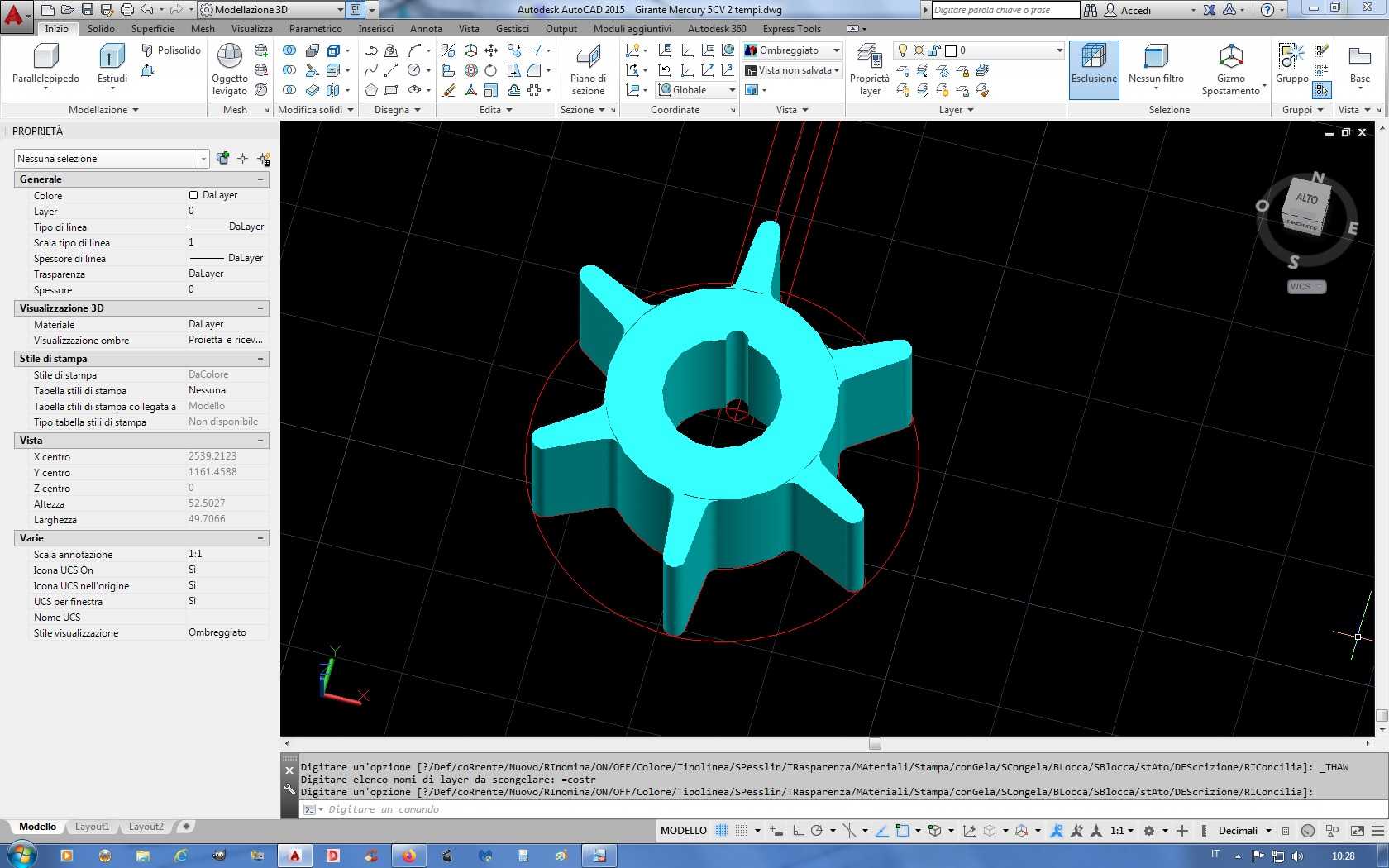

　　设计过程中充分考虑了民用3D打印的加工可行性，整体采用无倒扣的平直结构，打印时无需添加额外支撑结构，可直接沿轴向堆叠打印，大幅降低打印后的后处理工作量。针对PLA等常见打印材料的刚性特性，设计时特意强化了中心轮毂区域的壁厚，保证轮毂与水泵轴配合的部位具备足够的结构强度，不会因长期受扭转力矩出现轴孔开裂、轮毂碎裂的问题。轮齿部分的厚度经过反复校核，既保证足够的刚性推动水体做功，又避免厚度过大导致旋转阻力升高、额外消耗发动机输出功率。

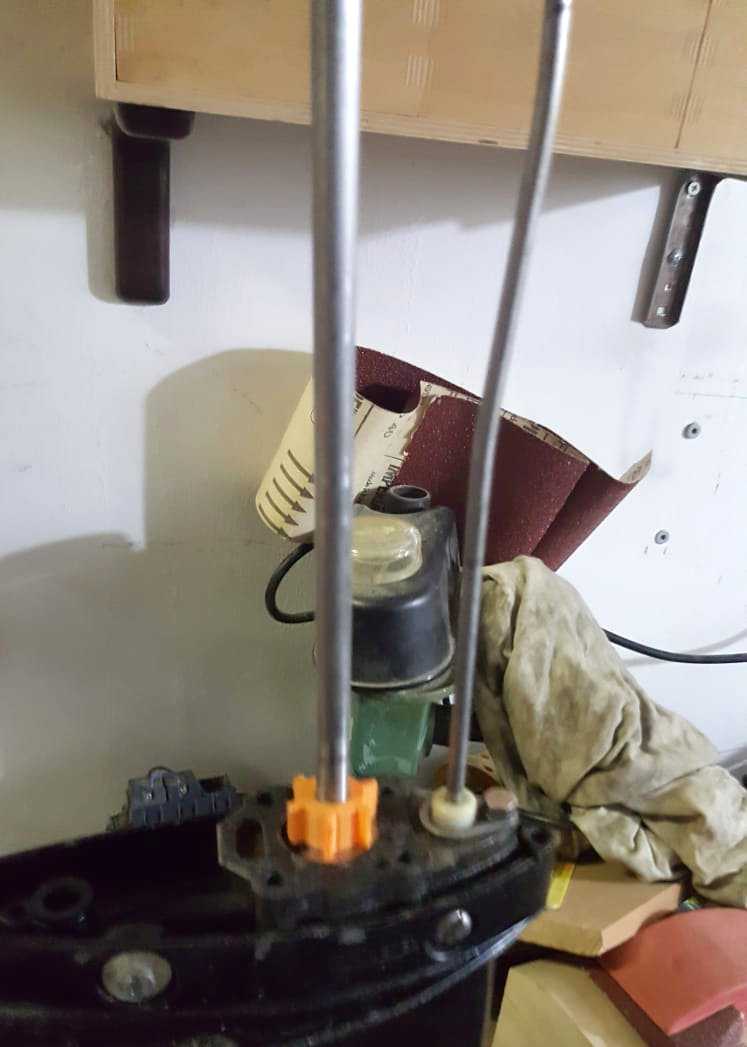

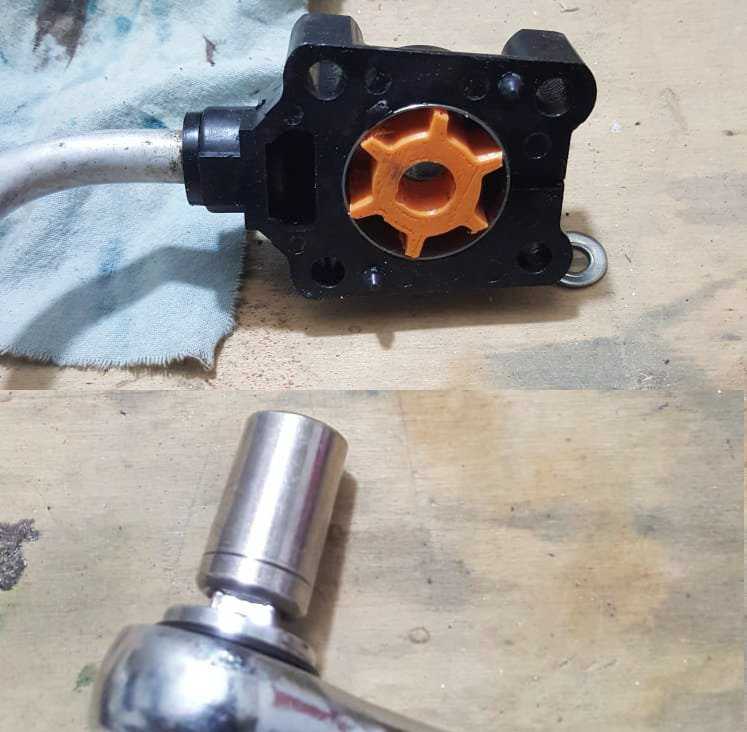

　　从安装边界来看，叶轮的轴向厚度、外径尺寸完全匹配对应型号舷外机水泵的泵腔内部空间，安装后叶轮端面与泵腔端盖的间隙控制在合理范围，既不会因间隙过大出现回流导致泵水效率下降，也不会因间隙过小出现旋转过程中与泵腔剐蹭的问题。中心轴孔的基础尺寸按照对应机型水泵轴的通用尺寸设计，实际装配时可根据轴的实际公差做轻微修整，保证配合松紧度适中，既方便拆装维护，又能保证动力传递稳定。

　　实际工况适配方面，这款叶轮针对冷水工况做了特性优化，由于舷外机运行时抽取的自然水体温度普遍较低，PLA等常规打印材料在该温度区间可保持足够的结构刚性，完全满足使用需求。轮齿的角度与径向长度经过流体逻辑校核，旋转过程中可形成稳定的连续水流，不会出现水流脉动、断流的问题，相比同尺寸的圆弧齿型叶轮，平直齿结构在低转速区间的泵水效率更有优势，匹配小功率舷外机怠速到中高转速的全区间运行需求，可保证全工况下冷却系统都有足够的水流量带走发动机热量。

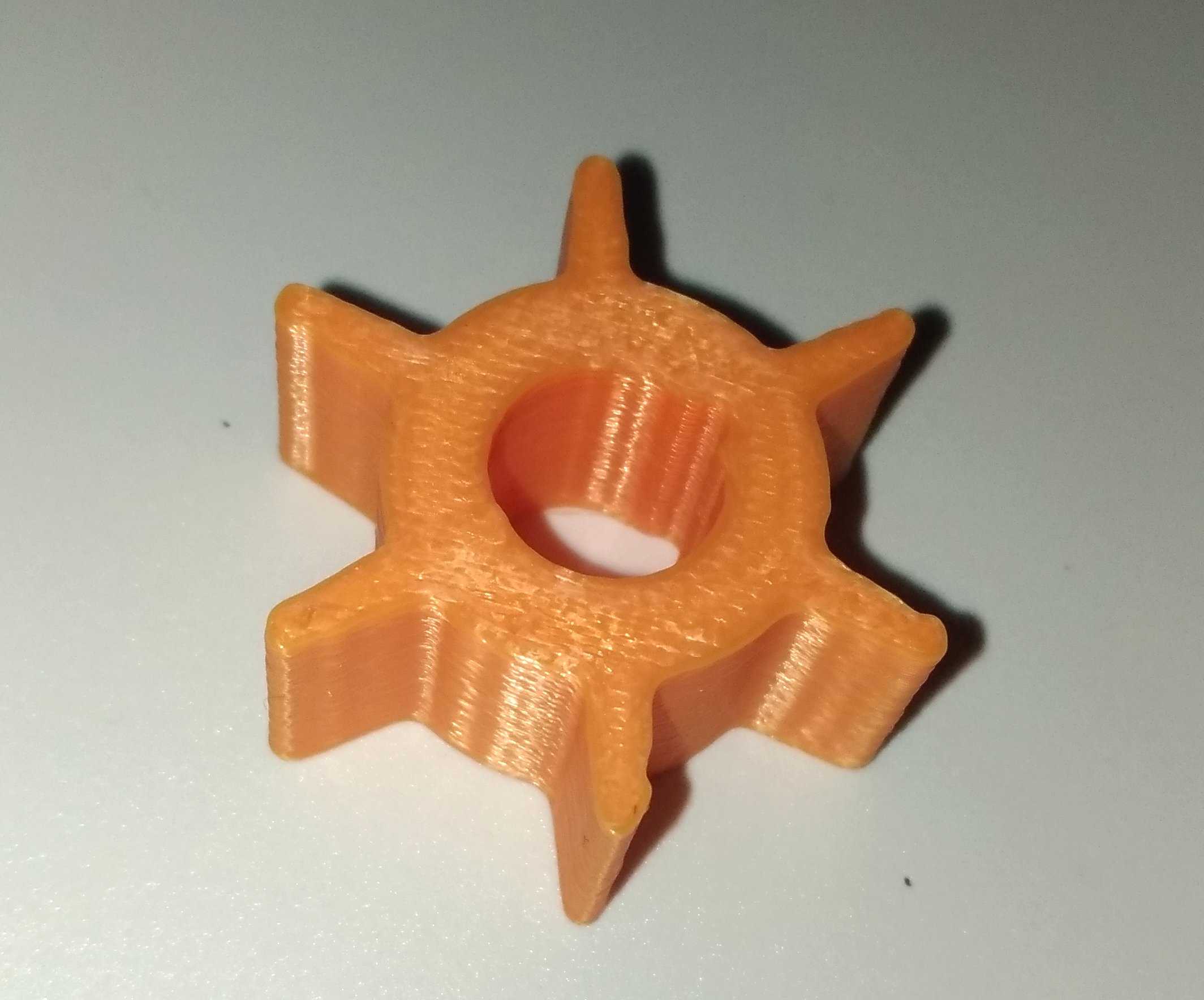

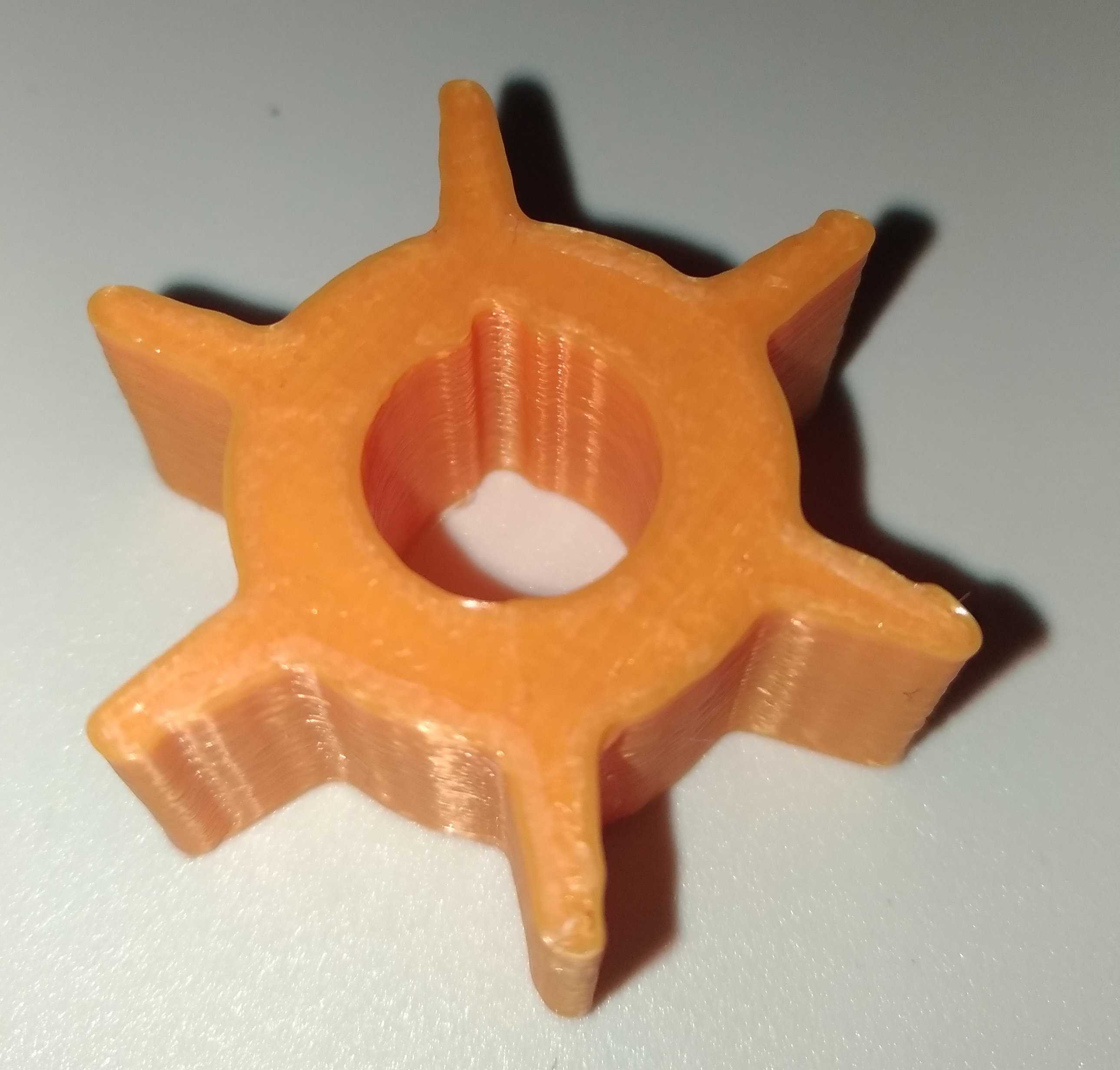

　　针对实际使用中可能出现的磨损问题，叶轮的轮齿表面设计为平整光滑形态，打印后经过简单打磨即可降低与泵腔内壁的摩擦阻力，减少长期运行的磨损量，延长部件使用寿命。对称的六齿结构在旋转过程中动平衡特性优异，高速旋转时不会产生额外的径向振动，避免振动传递到水泵轴导致密封件过早磨损、出现漏水故障。整体结构没有复杂的曲面与异形结构，无论是3D打印制作还是小批量注塑生产都具备较好的工艺性，后期维护更换成本极低，适合小型舷外机用户自行制作替换使用。
