餐厅场景仿真壁炉结构设计

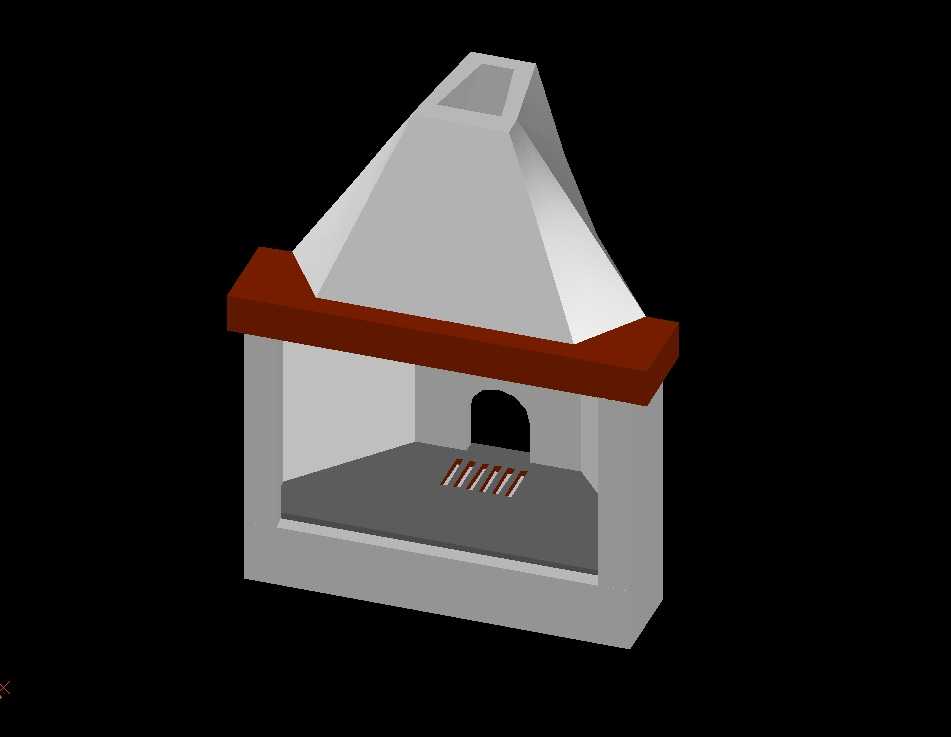

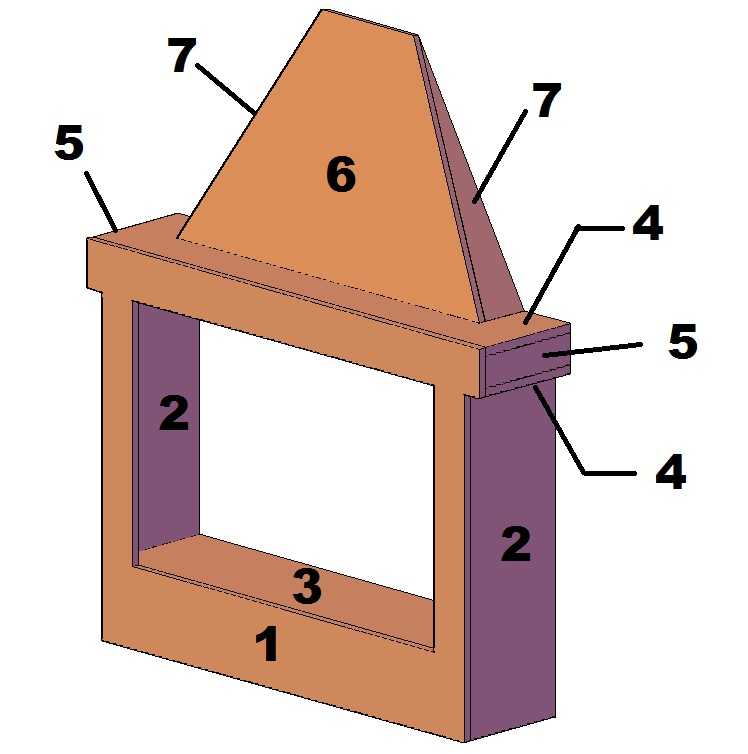

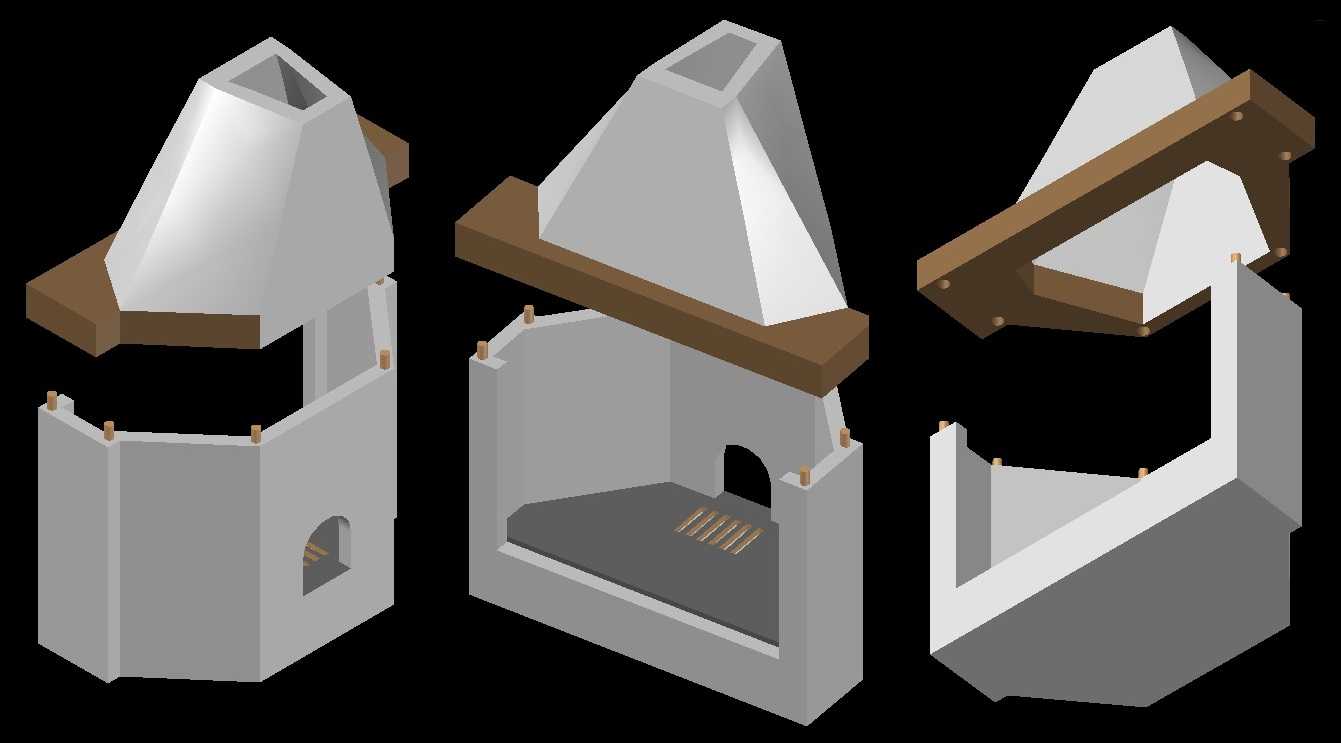

　　在室内场景搭建与微缩模型制作领域，壁炉作为兼具装饰性与氛围感的核心构件，其结构设计需要兼顾视觉还原度与不同加工工艺的适配性，本次设计的壁炉构件主要面向微缩餐厅场景的配套搭建需求，可适配不同比例的建筑沙盘、场景模型制作项目。从实际应用场景来看，该壁炉可作为1:10至1:160等多比例微缩场景的核心陈设，既能够用于3D打印制作实体展示构件，也可适配激光切割工艺完成快速拼装，满足不同加工条件下的制作需求。在功能特性层面，该壁炉采用分体式结构设计，整体分为上部烟罩与下部炉体两个独立部分，两个部件可通过插接或胶接完成组合，无需额外的复杂连接件，降低了后期组装的操作难度。下部炉体采用围合式腔体结构，正面预留拱形炉口，

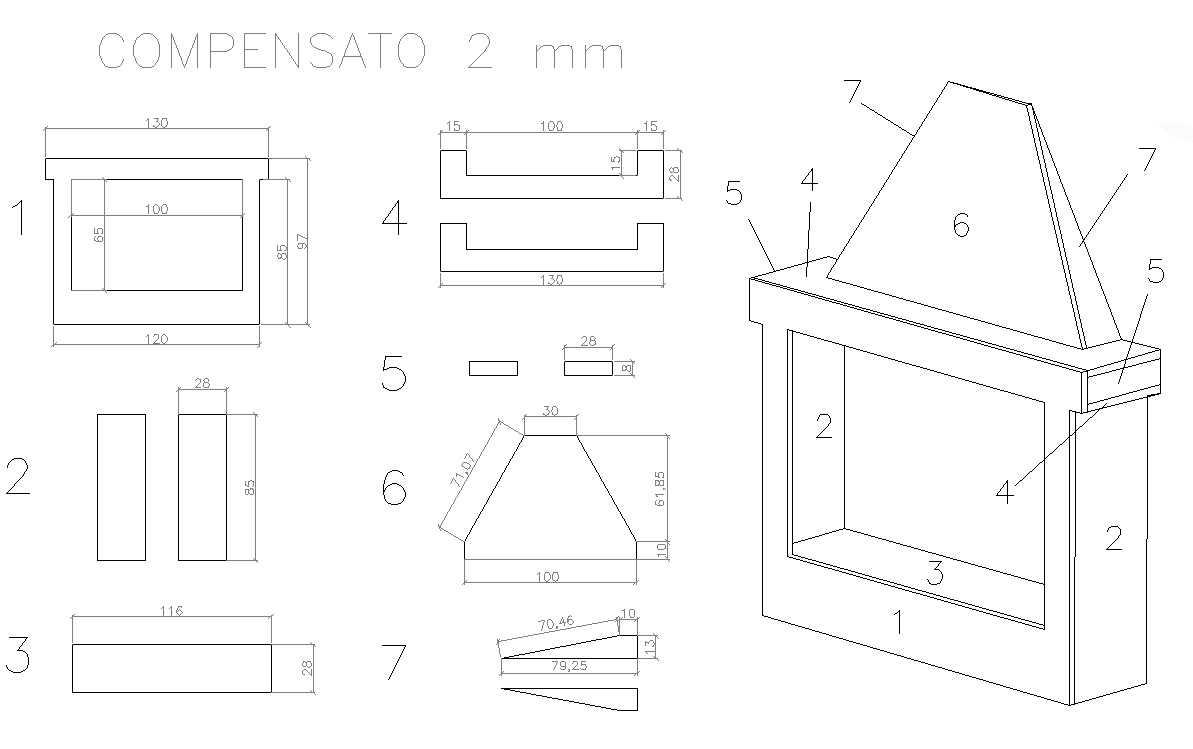

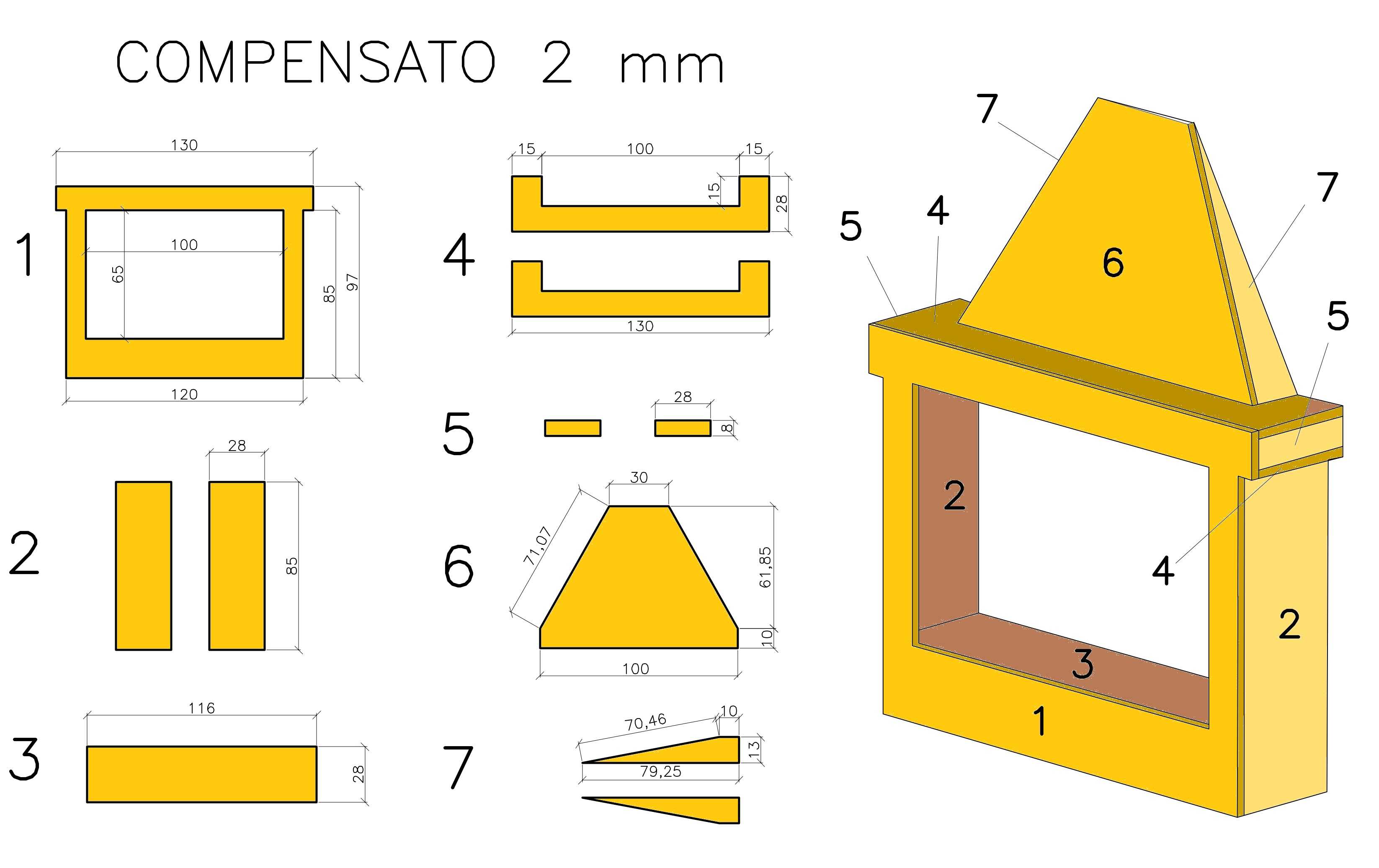

　　炉腔内部设置模拟炉排的格栅结构，可搭配模拟火焰的装饰件完成场景氛围营造，炉体底部为平整安装面，可直接固定在场景的地面结构上，无需额外设计安装支架。上部烟罩采用四棱台收窄结构，从炉体顶部的台面位置向上逐步收窄，模拟真实壁炉的排烟通道结构，烟罩与炉体衔接的位置设置突出的台面结构，既能够还原真实壁炉的装饰线条，也可作为两个部件拼装时的定位基准，避免组装时出现错位问题。设计过程中针对不同加工工艺做了适配优化，面向激光切割工艺的版本，所有板材厚度统一设定为2mm，可直接适配常规的纸板、胶合板等常用激光切割材料，所有拼接位置均采用直边插接结构，无需做复杂的曲面加工，切割完成后可直接通过插接完成初步定位，再通过胶水加固即可完成组装，

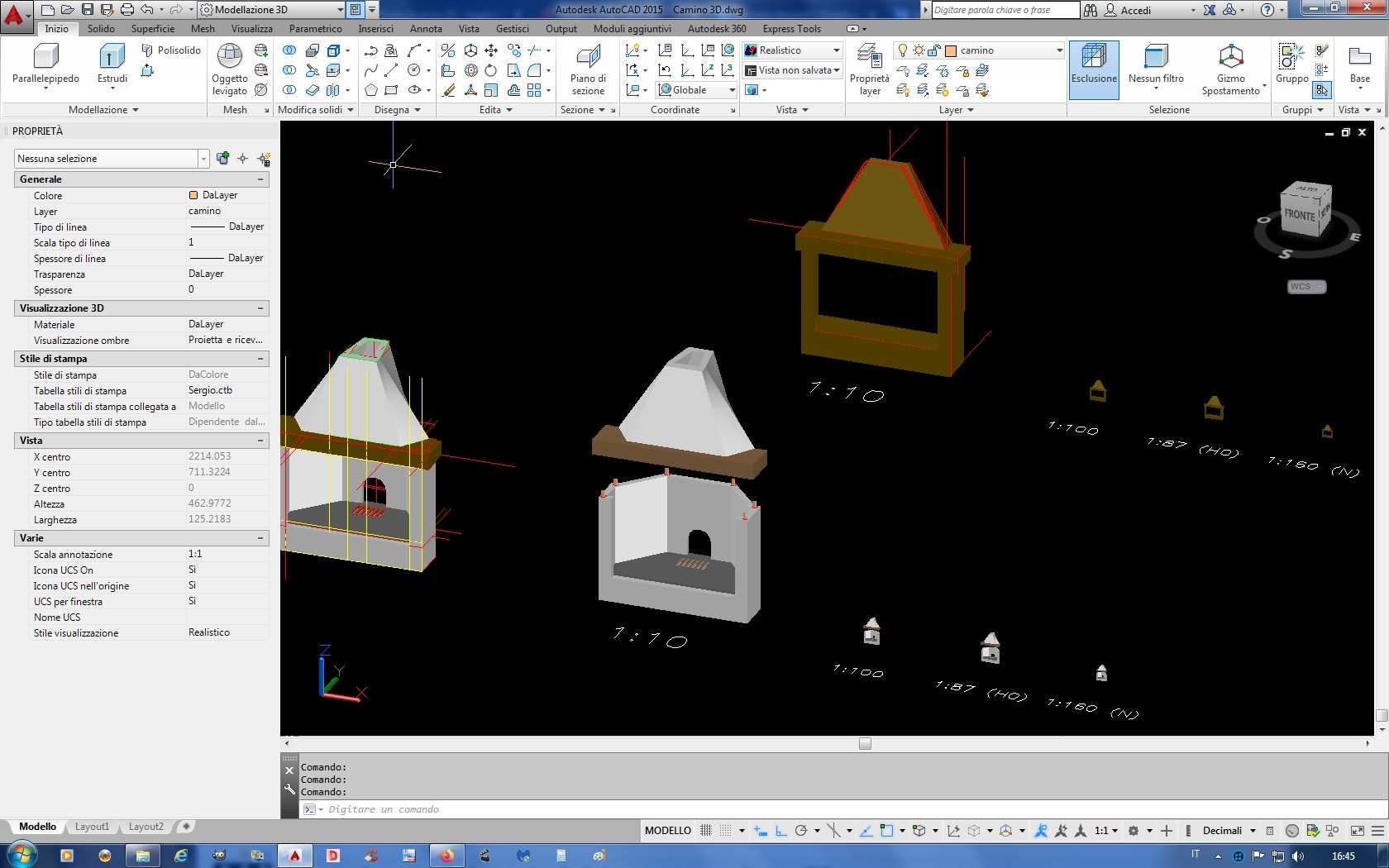

　　大幅降低激光切割加工的路径复杂度，提升加工效率。面向3D打印工艺的版本，将所有拼接位置做了圆角过渡处理，避免打印过程中出现应力集中导致的部件开裂，同时将所有壁厚控制在1.2mm以上，满足FDM与光固化打印的最小壁厚要求，无需额外添加支撑结构即可完成打印，减少后期处理的工作量。从安装边界来看，以1:10比例版本为例，炉体整体宽度为120mm，深度为80mm，总高度为150mm，其中下部炉体高度为70mm，烟罩高度为80mm，炉口宽度为30mm，高度为25mm，安装时需要在场景地面预留与炉体底部尺寸匹配的安装区域，烟罩顶部距离场景顶部结构需要预留至少10mm的间隙，避免与上部结构产生干涉。不同比例版本可按照对应缩放系数调整尺寸，

　　所有结构的相对比例保持一致，无需重新调整结构关系即可完成等比例缩放。在结构细节处理上，炉体的所有外部棱角均做了0.5mm的倒角处理，既能够模拟真实砖石壁炉的质感，也可避免加工与组装过程中出现锐边划伤的问题，炉排位置采用等间距的条状结构，间距控制在2mm，既能够保证视觉上的格栅效果，也可避免3D打印时出现细条断裂的问题。烟罩的四个斜面均采用等斜率设计，斜率为1:0.3，保证烟罩收窄过程的线条流畅，不会出现视觉上的突兀感，台面位置突出炉体侧面10mm，突出部分的厚度为5mm，模拟真实壁炉的石材台面结构。针对微缩场景的展示需求，该壁炉的所有外露面均为平面或规则斜面，无需做复杂的曲面纹理处理，后期可通过涂装、粘贴纹理贴纸等方式模拟砖石、木材等不同材质的效果，适配不同风格的场景设计需求，无论是复古风格的餐厅场景还是现代简约风格的室内场景，都可通过表面处理实现风格匹配。在组装逻辑上，两个分体部件的拼接面采用平面贴合设计，拼接位置的公差控制在0.2mm以内，既能够保证拼接时的定位精度，也不会因为公差过小导致组装困难，针对不同加工工艺的公差特性，激光切割版本的拼接位置预留0.1mm的间隙，适配板材切割后的切口厚度误差，3D打印版本的拼接位置采用零间隙配合，可通过胶水填充打印过程中产生的微小误差。
