布谷鸟时钟联动传动结构设计

这套布谷鸟钟的机械联动结构，核心适配传统机械报时时钟的内部传动需求，可直接嵌入木质或金属材质的钟壳腔体中，替代传统布谷鸟钟的复杂齿轮组，降低小批量手工制钟的装配调试难度。结构整体采用扁平化层叠布局，所有传动零件均布置在同一基准安装板上，安装板预留的三个定位凸台与两个沉头固定孔，可直接适配常规布谷鸟钟的钟体内部安装位，安装边界尺寸控制在120mm×45mm范围内，整体厚度不超过8mm，不会额外占用钟壳内部的共鸣腔空间，不会影响报时声音的传导效果。

从功能实现逻辑来看，这套结构支持两种动力输入方式，既可以对接传统的齿轮马达动力输出端，适配电动款布谷鸟钟的连续走时需求，也可以预留曲柄手柄的连接接口，适配手动上链的传统机械钟款型。动力输入后，主轴的旋转运动通过板件上的长圆形导向槽转化为两根附杆的交替往复直线运动，两根附杆分别连接布谷鸟造型的饰件两翼，当走时系统触发报时信号时，附杆的往复动作会带动布谷鸟饰件完成向前探出、向后收回的动作，同时配合两翼的小幅摆动，还原传统布谷鸟钟的报时动态效果。结构中特意设计了三叶形锁定齿轮，可通过大头螺钉完成位置锁定，当需要调整报时触发时机或者检修内部结构时，锁定齿轮可以固定整个传动链的位置，避免零件错位导致的动作时序混乱，降低后期维护的调试难度。

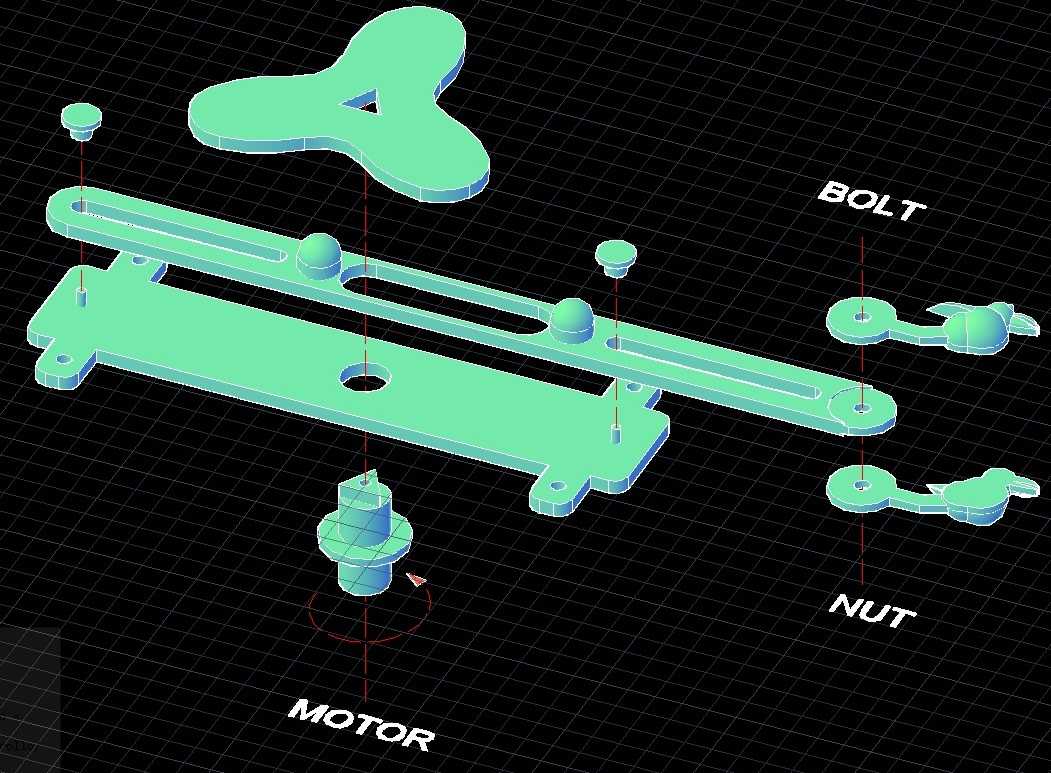

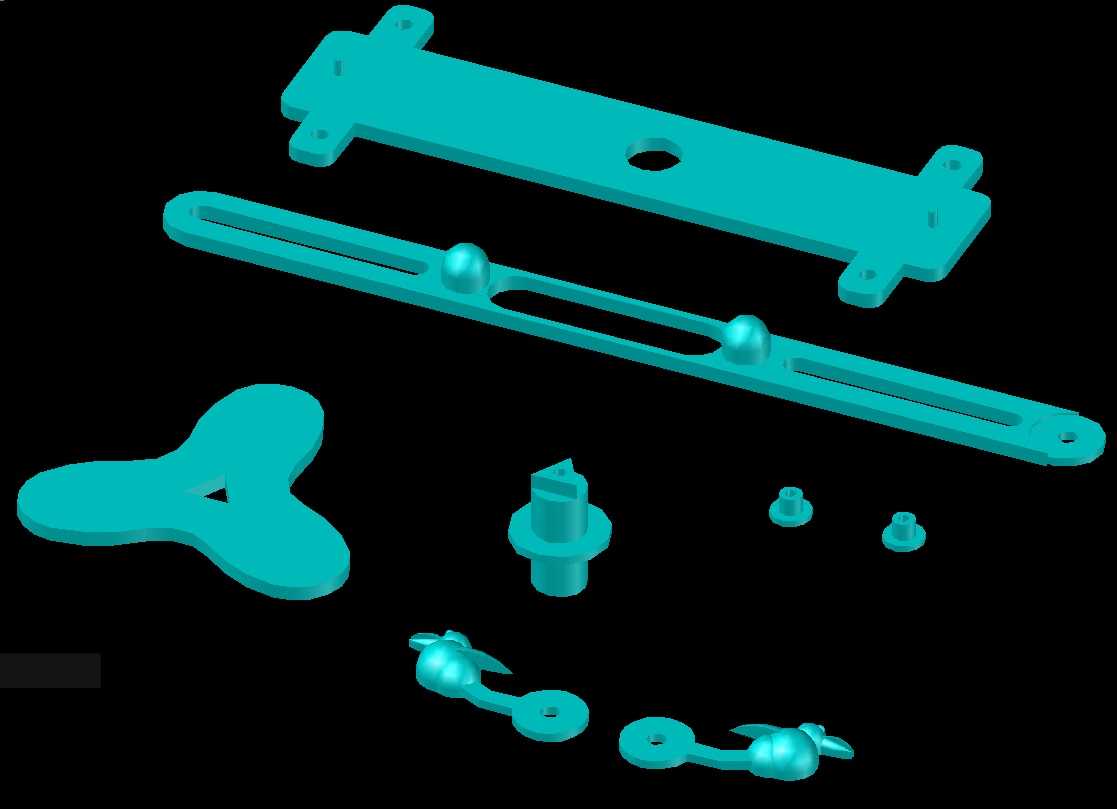

设计过程中充分考虑了3D打印加工的适配性，所有零件均做了最小壁厚不小于1.2mm的加强处理，相邻运动零件之间预留了0.3mm的装配间隙，既可以满足FDM工艺打印后的装配公差要求，也不会因为间隙过大导致传动过程中出现晃量、异响。整套结构的固定仅需配套一个标准螺栓与一个螺母即可完成止动器的定位，底座与钟体结构的连接仅需一颗常规规格的螺钉即可完成，不需要额外定制特殊规格的紧固件，大幅降低了配件采购与装配的成本。需要注意的是，这套结构的装配需要严格按照传动顺序依次叠装零件，先将主轴穿入安装板的基准孔位，再依次套装导向滑块、三叶锁定齿轮、两根驱动附杆，最后用螺栓螺母组件锁紧止动端，装配完成后需要手动转动输入轴测试全程动作是否顺畅，确认附杆的往复行程达到8mm的设计值，布谷鸟饰件的探出距离满足外观展示需求后，再将整体结构固定到钟壳内部。

在实际应用场景中，这套结构除了用于常规的台式、挂式布谷鸟钟生产，也可以适配手工DIY钟具、文创类机械摆件的制作需求，扁平化的结构设计也方便创作者在安装板基础上拓展附加功能，比如加装小型敲击锤配合音簧实现整点报时的音效，或者加装光敏电阻实现光线感应的夜间静音功能。结构中的所有运动摩擦面均做了圆角过渡处理，长期往复运动过程中不会出现应力集中导致的零件断裂，常规工况下的使用寿命可以满足民用时钟产品的使用要求，不需要频繁更换易损零件。针对不同的钟壳尺寸，这套结构的安装板还可以根据实际腔体尺寸做等比例缩放，缩放比例控制在0.8-1.2倍区间内时，所有传动零件的运动关系不会发生干涉，不需要重新调整零件的配合尺寸，能够快速适配不同规格的布谷鸟钟产品开发需求，缩短文创类时钟产品的开发周期。
