带长压杆的微动开关三维结构设计

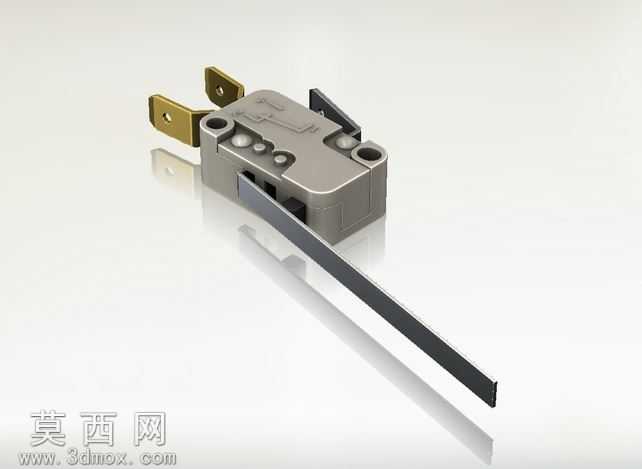

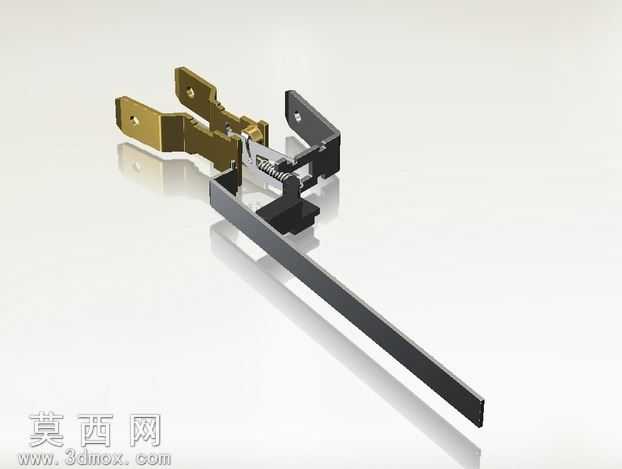

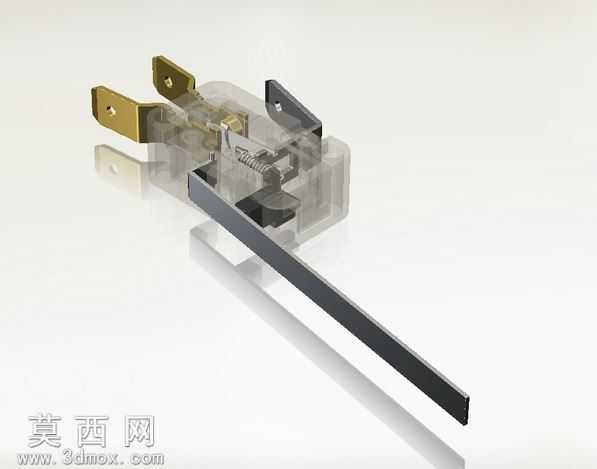

本作品为带加长压杆的微动开关三维建模成果，建模过程以还原实物的精密结构与装配逻辑为核心目标，首先通过测绘实物的各部分尺寸，确定基座、动触点、静触点、压杆、复位弹片、接线端子的基础轮廓参数，在三维建模软件中先构建开关的绝缘基座主体，基座采用耐高温工程塑料的材质设定，建模时精准还原基座上的安装孔位、触点容纳腔、弹片定位卡槽的细节，保证各部件的装配间隙符合微动开关的实际生产公差要求。随后构建内部的导电接触组件，包括两组带银合金触点的静触片、带弹性形变结构的动触片，建模时还原动触片的弯折弧度与触点的凸起结构，确保模拟按压时动触点与静触点的接触行程符合微动开关的触发参数，接触行程控制在0.5mm以内，匹配微动开关的灵敏触发特性。之后构建加长型压杆组件，压杆采用金属基材加绝缘外层的材质设定，建模时还原压杆与基座转轴的配合结构，压杆的力臂长度经过参数调整，保证轻触压杆端部即可触发内部触点动作，还原长压杆微动开关的省力触发特性。接线端子部分采用黄铜镀锡的材质设定，还原端子上的接线孔与防松防滑纹理，保证端子与基座嵌合结构的完整性。渲染阶段为不同部件分配对应材质：绝缘基座赋予哑光浅灰色工程塑料材质，调整粗糙度参数模拟塑料外壳的磨砂质感；金属触点赋予高反光银合金材质，还原触点的光亮金属质感；压杆外层赋予黑色哑光绝缘涂层材质，金属转轴部分赋予不锈钢金属材质；接线端子赋予黄铜金属材质，调整金属度与反射参数模拟镀锡端子的半哑光金属质感。场景搭建采用纯白无影展示环境，添加柔和的环境光与主辅光源，避免金属部件出现过曝反光，同时通过光影突出开关的结构层次，清晰展示压杆、基座、接线端子的位置关系。建模过程中对所有活动部件做了装配约束模拟，可直观展示压杆下压时带动动触片形变、触点闭合的完整动作过程，还原微动开关的工作原理，整体模型结构完整，细节还原度高，可用于电气原理演示、家电产品装配模拟、零部件选型参考等场景，模型的各部件可单独拆分编辑，方便后续根据不同使用需求调整压杆长度、安装孔位、端子形式等参数，适配不同的安装使用场景。
