U型翅片式空气加热管三维结构设计

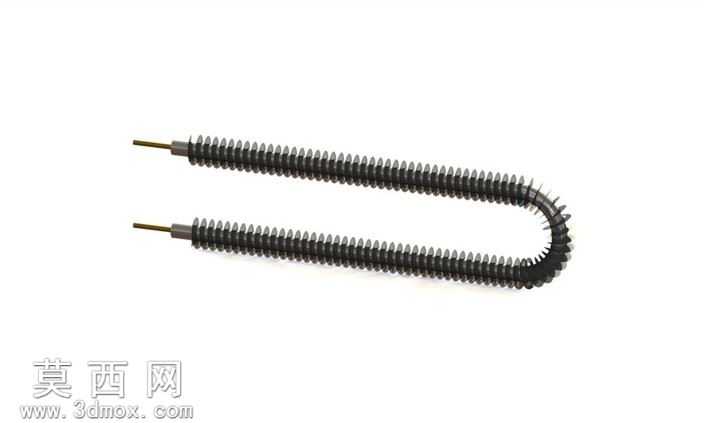

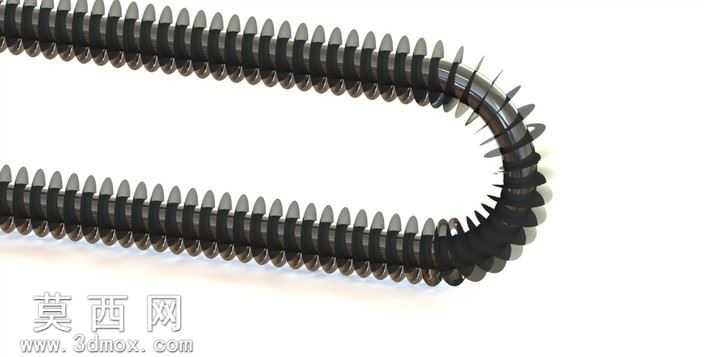

本模型采用SolidWorks进行全参数化三维建模，完整还原U型翅片装甲加热器的真实结构与细节特征。建模过程遵循工业电加热元件的实际生产尺寸规范，首先构建两根平行排布的金属加热基管，通过精准的折弯特征完成U型弯段的平滑过渡，确保弯管处曲率均匀无变形，还原金属管材冷弯加工的真实形态。基管外表面采用阵列特征逐圈排布螺旋状散热翅片，每一片翅片的齿形轮廓、片距、与基管的贴合间隙都严格参照实物参数设置，通过螺旋线驱动的扫描阵列命令，实现数百片翅片的均匀排布，避免阵列错位、片距不均的问题，精准还原翅片增大换热面积的结构特性。模型对两端的接线引出端做了细节还原，包括金属接线柱的直径、伸出长度、与基管连接的密封段结构都做了精细化建模，没有省略关键装配细节。材质渲染阶段，为金属基管与接线柱赋予哑光不锈钢材质，调整金属粗糙度参数还原加热管长期高温工作后的亚光金属质感；为散热翅片赋予深灰色耐高温氧化涂层材质，模拟翅片经高温使用后的表面色泽，通过环境光遮蔽效果凸显翅片间的层叠缝隙，增强模型的真实立体感。结构设计上，该模型充分体现翅片式加热器的核心设计思路：通过在基管外增加密集翅片，大幅提升与空气的接触换热面积，相比光管加热元件换热效率提升数倍，U型的弯折结构可以在有限安装空间内最大化有效加热长度，适配空气加热、燃气热水器配套、暖通换热等多种场景的安装需求。建模过程中对翅片与基管的连接部分做了干涉检查，确保所有特征无几何错误，装配关系符合实际产品的组装逻辑，模型可直接用于换热性能仿真、产品结构展示、安装适配模拟等用途，完整呈现了翅片电加热元件的结构特点与设计逻辑。
