S形翅片装甲式加热换热元件三维设计

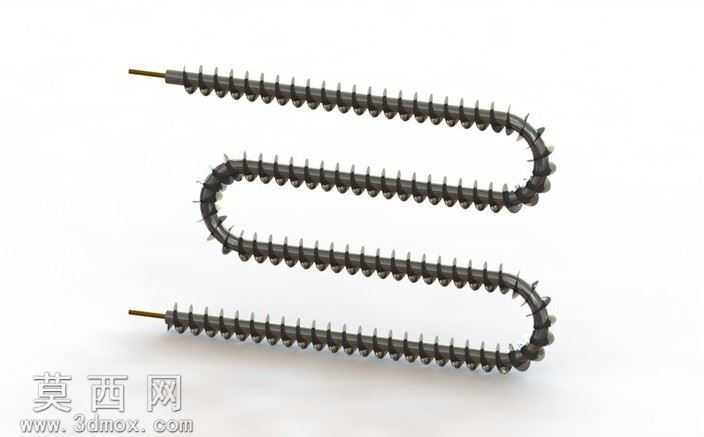

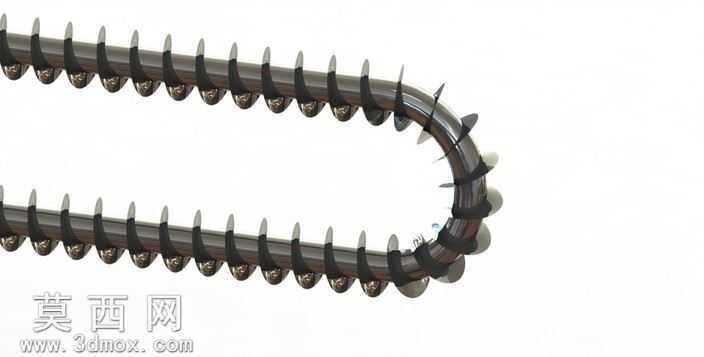

本作品为S形翅片装甲结构加热器的三维建模设计，整体采用多段连续S形弯折的管路作为核心基体，沿管路外壁均匀排布密集的环形散热翅片，形成类似装甲包覆的强化换热结构，两端预留平直的接线引出段，用于外接供电回路。建模过程中首先绘制中心加热管的扫掠路径，通过多段相切圆弧与直线段组合，精准还原S形连续弯折的走向，保证弯折处曲率过渡平滑无尖角，避免实际生产中出现应力集中问题；随后以管路轴线为中心，创建环形翅片的截面轮廓，通过沿路径阵列的方式生成整圈均匀排布的翅片结构，严格控制每片翅片的间距、厚度与外圆直径，保证翅片与基管外壁完全贴合无间隙，还原真实翅片加热管的装配结构。材质设置上，基管部分采用耐高温金属材质，调整金属粗糙度参数模拟加热管长期高温工作后的哑光金属质感，翅片部分采用高导热金属材质，添加细微的表面纹理还原冲压翅片的真实表面状态，两端引出段采用导电金属材质，区分于加热主体部分的视觉表现。渲染阶段采用柔和的均匀布光，突出S形结构的弯折层次与翅片的排列韵律，通过阴影效果强化结构的立体感，清晰展现翅片沿管路排布的规整性。设计思路上，采用S形连续弯折结构可在有限安装空间内大幅增加加热管的有效长度，同时密集排布的翅片极大拓展了换热接触面积，能够有效提升空气介质下的加热换热效率，适用于燃气热水器、风道加热等需要快速换热的场景，建模过程中严格控制弯折半径与翅片尺寸的比例，保证结构既符合实际加工工艺要求，又能最大化发挥换热性能，整体模型结构完整，细节还原度高，可用于加热设备的结构展示、换热仿真参考以及产品方案演示。
