复古四工位黄铜轴开关三维结构设计

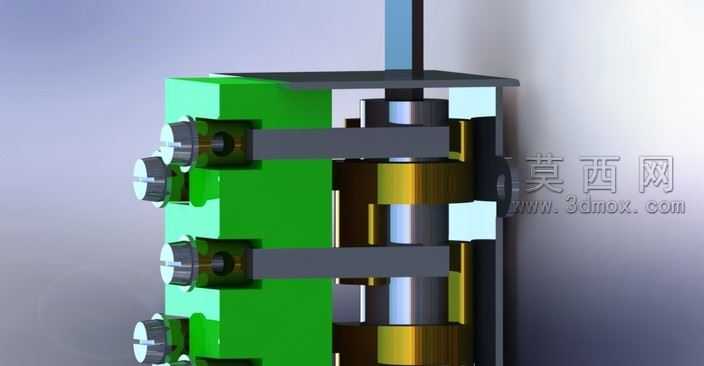

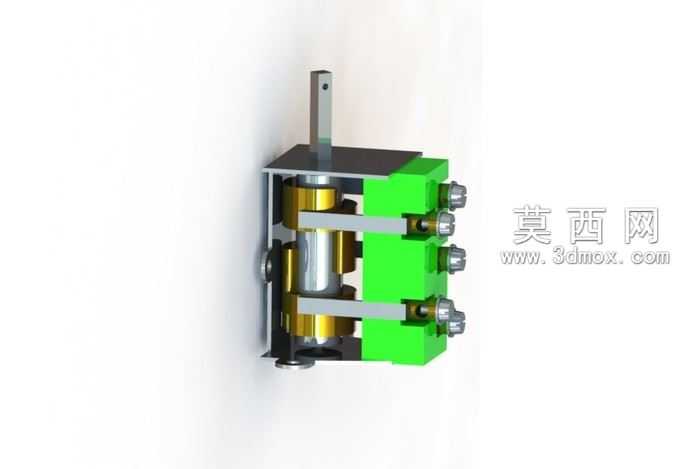

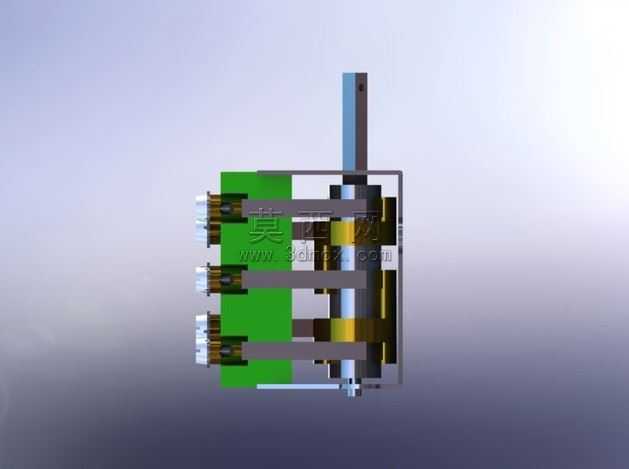

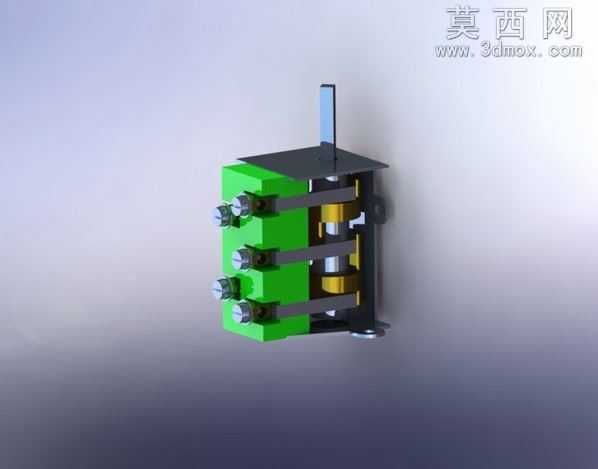

本作品为复古款四工位开关的三维建模设计，整体围绕老式工业开关的经典结构展开还原与建模，核心采用黄铜轴作为档位切换的核心传动部件，在建模过程中首先对开关的整体层级结构进行拆解规划，将整体分为外部操作拨杆、顶部绝缘盖板、分层绝缘基座、内部导电接触组件、黄铜转轴、接线端子、固定安装支架几个独立建模模块，逐一完成零件建模后再进行整体装配约束。建模阶段严格遵循老式开关的实际尺寸比例，对绝缘基座部分采用绿色绝缘材质的视觉设定，通过三维软件的材质编辑功能，为基座赋予哑光硬质绝缘塑料的材质属性，调整表面粗糙度参数模拟老式胶木材质的磨砂质感；核心的黄铜转轴部分，通过调整金属材质的漫反射、高光反射与金属度参数，还原黄铜材质特有的暖金色金属光泽，同时对转轴与接触片配合的卡位结构做了精细化建模，还原四档位切换时的卡位定位结构，确保每个档位的接触片都能精准对应导通回路。顶部的操作拨杆采用金属与绝缘套结合的结构设计，拨杆主体为金属材质，顶部设置绝缘操作段，避免操作时的触电风险，建模时对拨杆与转轴的连接配合结构做了公差预留的模拟，还原实际装配时的转动配合间隙。分层布置的绝缘基座之间通过横向的固定螺杆与锁紧螺母完成压紧固定，建模时对每一层的接线端子、静接触片都做了独立建模，还原每层对应独立回路的结构特点，静接触片采用紫铜导电材质设定，调整材质参数还原紫铜偏红的金属质感，与黄铜转轴的色泽形成明确区分，方便观察内部导通结构。固定安装支架设置在开关主体的侧部，预留了安装固定孔位，还原老式开关壁挂或设备面板安装的结构特点。渲染阶段采用柔和的侧上方打光方案，避免强反光遮挡内部结构细节，通过半透明化的局部显示处理，可以清晰观察到内部转轴转动时与不同层静接触片的接触状态，直观展示四工位开关的回路切换原理。整体建模过程中对所有零件的装配关系做了完整的配合约束，可实现拨杆带动转轴转动的动作模拟，清晰展示不同档位下的电路导通逻辑，既还原了老式四工位开关的经典工业结构，也通过精细化的材质与渲染处理，让模型具备清晰的结构展示效果，可用于老式电气部件的结构参考、教学演示等场景。
