汽车进气弯管塑料结构三维设计

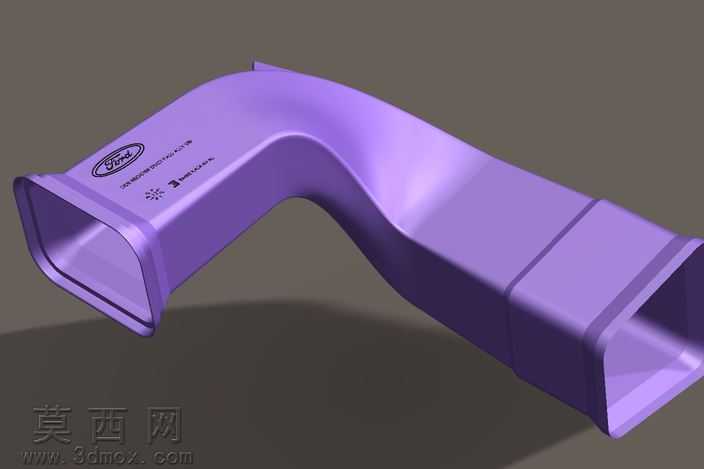

本作品为汽车进气系统的异形弯管结构三维设计，建模过程依托参数化三维设计软件完成，首先基于整车进气布局的空间避让需求，确定弯管两端接口的安装位置、接口截面尺寸与整体走向基准，通过多段引导线构建扫掠路径，精准还原弯管的S型空间弯曲形态，确保管路走向能够完美避让发动机舱内的周边零部件，同时满足进气气流的顺畅通过要求。建模过程中对弯管的壁厚进行均匀化处理，针对弯折区域做了壁厚渐变优化，避免注塑生产过程中出现缩痕、填充不均等缺陷，两端的法兰接口结构做了安装定位特征设计，预留了密封件安装位与卡扣固定结构，能够满足实车装配的定位精度与连接强度要求。表面标识区域做了浮雕式特征建模，将品牌标识与部件编号整合到管路外表面的指定位置，与主体结构形成一体化特征，无需后续额外加工。渲染阶段采用半光泽紫色塑料材质，模拟玻纤增强PP材质的真实质感，调整材质的粗糙度与反光参数，还原工程塑料件的表面视觉效果，通过三点布光方案突出弯管的曲面流畅度与结构转折特征，清晰展现弯折区域的曲面过渡质量与整体造型细节。设计过程中充分考虑了进气阻力优化，对弯管内壁的曲面做了顺滑处理，避免出现气流突变的折角结构，降低进气过程中的风阻与气流噪音，同时兼顾注塑成型的工艺可行性，所有转角位置均设置了合理的脱模斜度与圆角过渡，避免出现应力集中的尖角结构，确保模型既满足功能设计要求，也具备实际生产的工艺合理性。
